Глава 9. Основная надпись и оформление документов

Работа с основными надписями и оформлениями чертежей и текстовых документов
производится в диалогах, вызываемых соответственно командами

Сервис — Типы ос

новный надписей,  Сервис — Оформление чертежей и Сервис — Оформление
текстовых документов. Элементы управления этих диалогов практически аналогичны
элементам управления диалогов работы с наборами и библиотеками стилей объектов
(см. табл. 5.2 на с. 44). Отличие состоит в том, что вместо группы из трех кнопок —

По

казать набор, Показать библиотеку, Показать документ — в нем присутствует од!
на кнопка —

Показать библиотеку, так как основные надписи и оформления, в отли!

чие от стилей, могут храниться только в библиотеках.

На рис. 9.1 показан диалог работы с библиотеками оформлений чертежей.

9.1.1.

Хранение в документе информации об оформлении

Хранение оформления документа в самом документе не предусмотрено. При присвое!
нии оформления документу в этом документе создается ссылка на внешний файл биб!
лиотеки *lyt, содержащий выбранное оформление.

При копировании оформления из одной библиотеки в другую в эту библиотеку копиру!
ется также основная надпись, используемая в оформлении.
Вы можете убедиться в этом, выполнив упражнение 18 из главы 10.

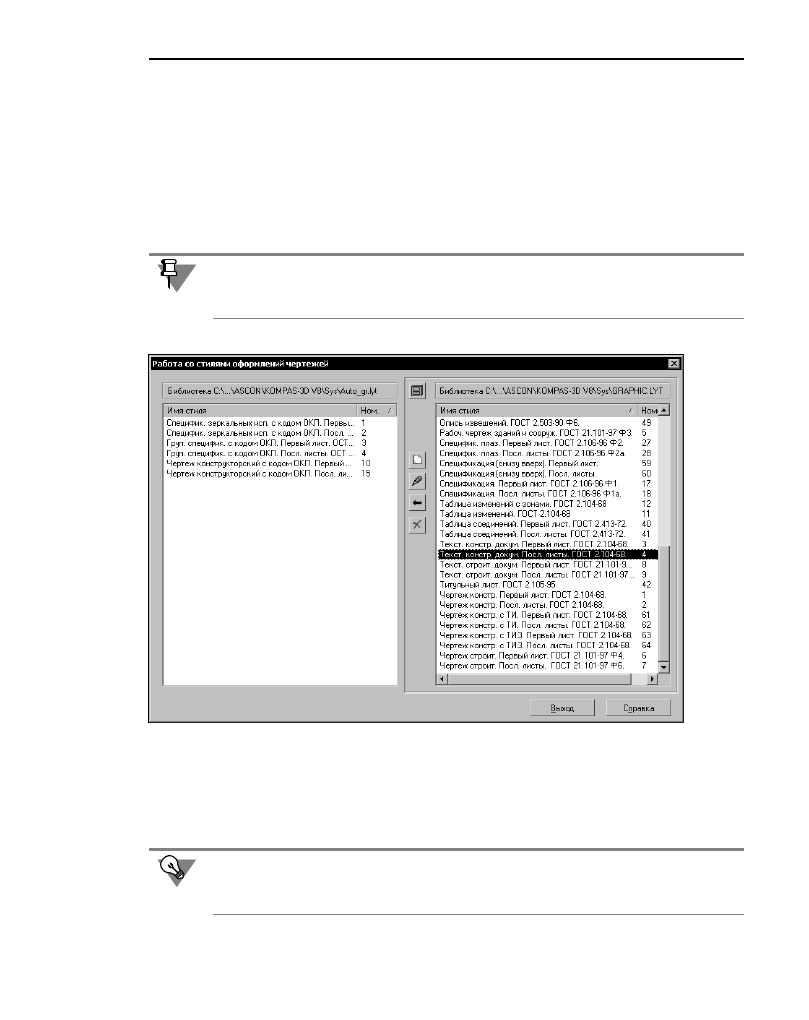

Рис. 9.1.

 Диалог работы с библиотеками оформлений чертежей

Все имеющиеся в текущем документе ссылки, в том числе ссылки на библиотеки офор!
млений, можно просмотреть на вкладке

Внешние ссылки диалога информации о доку!

менте. Для его вызова служит команда

Файл — Свойства....

Часть III.

Стили документов

92

Документ, созданный на одном рабочем месте, будет корректно отображаться на другом
рабочем месте только при выполнении следующих условий.

▼

Наличие на рабочем месте библиотеки оформлений, на которую ссылается документ.
Библиотека должна размещаться в папке, путь к которой указан в ссылке, или в папке,
где находится сам документ.

▼

Наличие в библиотеке оформления с нужным номером (о номерах оформлений расска!
зано в следующем разделе).

Например, имеется документ со стандартным оформлением — оформлением из сис!
темной библиотеки, которое не редактировалось пользователем. Этот документ можно
передавать на другое рабочее место без библиотеки оформлений при условии, что она
есть на этом рабочем месте и содержит такое же (неотредактированное) оформление.

Если документу присвоено пользовательское оформление (отредактированное оформ!
ление из системной библиотеки или оформление из пользовательской библиотеки
*.lyt), то при его передаче на другое рабочее место

обязательно нужно передать туда же

необходимую библиотеку оформлений.

Если библиотека оформлений, на которую ссылается документ, не обнаружена, а также
если в библиотеке нет нужного оформления, то открытый документ не будет содержать
изображение рамки и таблиц основной надписи.

Если в библиотеке нет основной надписи, использующейся в оформлении, то документ
с таким оформлением не будет содержать изображения таблиц основной надписи.

Возможны случаи, когда открытый документ имеет явно чужеродное оформление: раз!
меры и расположение таблиц не соответствуют формату листа, сами таблицы не соот!
ветствуют типу документа и т.п. Это означает, что нужная библиотека найдена и содер!
жит оформление с требуемым номером. Однако под этим номером в ней хранится
оформление, отличное от используемого в документе. Для исправления ситуации мож!
но рекомендовать следующие способы.

▼

Если документ был перенесен с другого рабочего места, то возьмите оттуда библиотеку
оформлений и поместите ее в ту же папку, где находится документ. Затем откройте его
снова.

▼

Если документ не переносился или если его источник неизвестен, изучите документ и
постарайтесь понять, к какому типу он относится. Затем в имеющейся библиотеке офор!
млений найдите подходящее оформление и присвойте его документу. В каждом доку!
менте хранятся данные, введенные в графы его основной надписи. Если основная над!
пись выбранного оформления содержит аналогичные графы, они будут заполнены
имеющимися в документе сведениями.

9.1.2.

Номер основной надписи и оформления в библиотеке

Каждая основная надпись и каждое оформление имеет номер, который присваивается
основной надписи или оформлению при создании.

Номер — это уникальный признак основной надписи (оформления).

Одна и та же библиотека не может содержать две основные надписи с одинаковыми но!
мерами. Это связано с тем, что именно по своему номеру основная надпись включается
в оформление.

93

Глава 9. Основная надпись и оформление документов

Одна и та же библиотека не может содержать два оформления с одинаковыми номера!
ми. Это связано с тем, что при присвоении оформления документу в нем возникает
ссылка на это оформление. Ссылка включает в себя следующие сведения: полное имя
библиотеки и номер оформления из нее.

Кроме того, номер оформления, присвоенного документу, имеет значение для совмес!
тимости с предыдущими версиями, а также для разработки приложений к КОМПАС!
3D V8 с помощью языковых инструментальных средств. Номера с 1 по 100 зарезервиро!
ваны для стандартных оформлений, поэтому при создании новых оформлений рекомен!
дуется задавать номера начиная со 101.

При попытке помещения в библиотеку основной надписи (путем создания или копиро!
вания), номер которой совпадает с номером одной из имеющихся в этой библиотеке ос!
новных надписей, на экране появляется диалог!предупреждение. Этот диалог аналоги!
чен диалогу!предупреждению о наличии стиля в библиотеке (см. рис. 5.5 на с. 49). Он
так же содержит названия библиотечных объектов (в данном случае основных надпи!
сей), имеющих одинаковые номера, и управляющие кнопки (см. табл. 5.4 на с. 49).

При помещении в библиотеку нового или скопированного оформления сначала проис!
ходит проверка наличия в этой библиотеке копируемой основной надписи, а затем — ко!
пируемого оформления.

Если вероятность обмена оформлениями между несколькими библиотеками достаточно
велика, то следует позаботиться о том, чтобы все оформления (а также основные над!
писи) в этих библиотеках имели разные номера. Это позволит избежать вышеописанных
конфликтов.

9.1.3.

Рекомендации по созданию оформлений документов

Создание оформления документа включает в себя два основных этапа:

1. создание основной надписи,

2. создание оформления с использованием этой основной надписи.

Вы можете создать собственную библиотеку *.lyt для размещения новой основной над!
писи и оформления. Создание библиотеки оформлений аналогично созданию библио!
теки стилей (см. раздел 5.2.1 на с. 45).

Если создаваемая основная надпись (оформление) является модификацией уже сущес!
твующей, то последнюю можно использовать в качестве прототипа (см. раздел 9.3.2 на
с. 103).

Номера основных надписей и оформлений, содержащихся в библиотеке, могут быть
одинаковыми или различаться — это не имеет значения. Например, в библиотеке
Graphic.lyt номера основных надписей совпадают с номерами использующих их оформ!
лений, но это сделано лишь для удобства работы.

Если в библиотеке есть объект (основная надпись или оформление), который совпадает
с добавляемым объектом как по номеру, так и по имени, то на экране появится запрос
на перезапись объекта — замену старого объекта новым. Вы можете подтвердить пере!
запись или отказаться от нее.

Часть III.

Стили документов

94

Прежде чем приступать к созданию оформления, его необходимо тщательно продумать.
Особенно это относится к таблицам основной надписи, потому что очень важно правиль!
но настроить их ячейки (см. разделы 9.2.1, 9.2.2).

Созданное оформление рекомендуется внимательно протестировать и немедленно ис!
править обнаруженные ошибки. Это связано с тем, что внесение изменений в уже при!
своенные документам оформления занимает обычно очень много времени.

Так как оформление документа — довольно сложный объект, работа с ним требует оп!
ределенных навыков. Поэтому перед созданием оформлений, которые будут использо!
ваться для выпуска документации на вашем предприятии, рекомендуется ознакомиться
с настоящей частью Руководства и создать несколько пробных оформлений, выполнив
упражнения, содержащиеся в главе 10.

9.2.

Создание основной надписи

Основная надпись как часть оформления документа — специальный сложный объект
КОМПАС!3D V8. В состав основной надписи может входить одна или несколько таблиц.
Эти таблицы имеют только одно отличие от обычных таблиц. Оно заключается в том, что
при создании таблицы основной надписи каждая ее ячейка должна быть специальным
образом настроена (см раздел 9.2.2 на с. 97). Заполнение таблиц основной надписи в
документе ничем не отличается от заполнения обычной таблицы.

Общий порядок действий при создании новой основной надписи следующий.

1. Вызовите команду

Сервис — Типы основных надписей....

2. В появившемся диалоге откройте или создайте библиотеку для размещения новой ос!

новной надписи.

3. Нажмите кнопку

Со

здать стиль для перехо!
да к созданию новой
основной надписи в те!
кущей библиотеке.

На экране появится диалог
создания основной надписи
(рис. 9.2).

4. Введите имя и номер но!

вой основной надписи.
Имя основной надписи
может быть любым.
Обычно оно содержит
краткую информацию
об основной надписи
(например, стандарт и
область применения).
Правила нумерации ос!
новных надписей изло!
жены в разделе 9.1.2 на
с. 92.

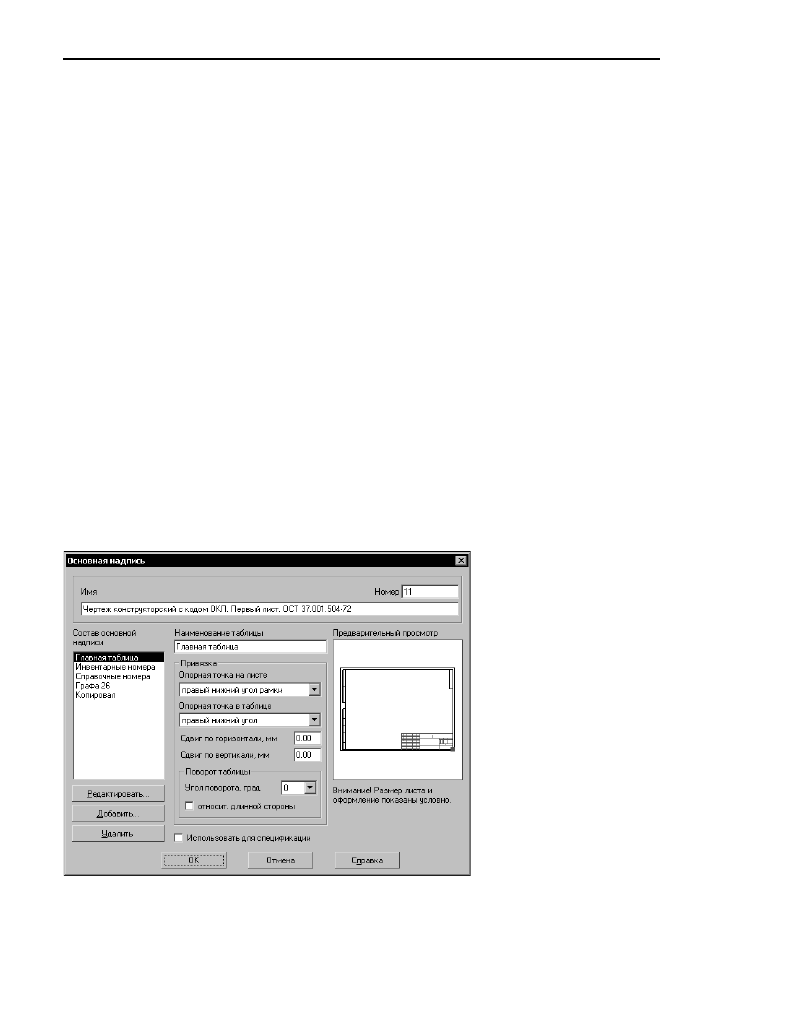

Рис. 9.2.  Диалог создания и редактирования основной надписи
