Глава 7. Пользовательский стиль штриховки

Данная штриховка состоит из четырех групп непрерывных линий (рис. 7.5).

Положение системы координат выбрано так, чтобы в ней было удобно определять раз!
мещение групп. Параметры, характеризующие это размещение, приведены в
таблице 7.5.

1. Нажмите кнопку

Создать стиль в диалоге работы с наборами и библиотеками стилей

штриховок.

На экране появится диалог создания стиля штриховки. По умолчанию он содержит на!
стройки, соответствующие системному стилю штриховки Металл.

2. Введите в поле

Номер значение 100.

3. Введите в поле

Название имя создаваемого стиля — Фарфор.

а)

б)

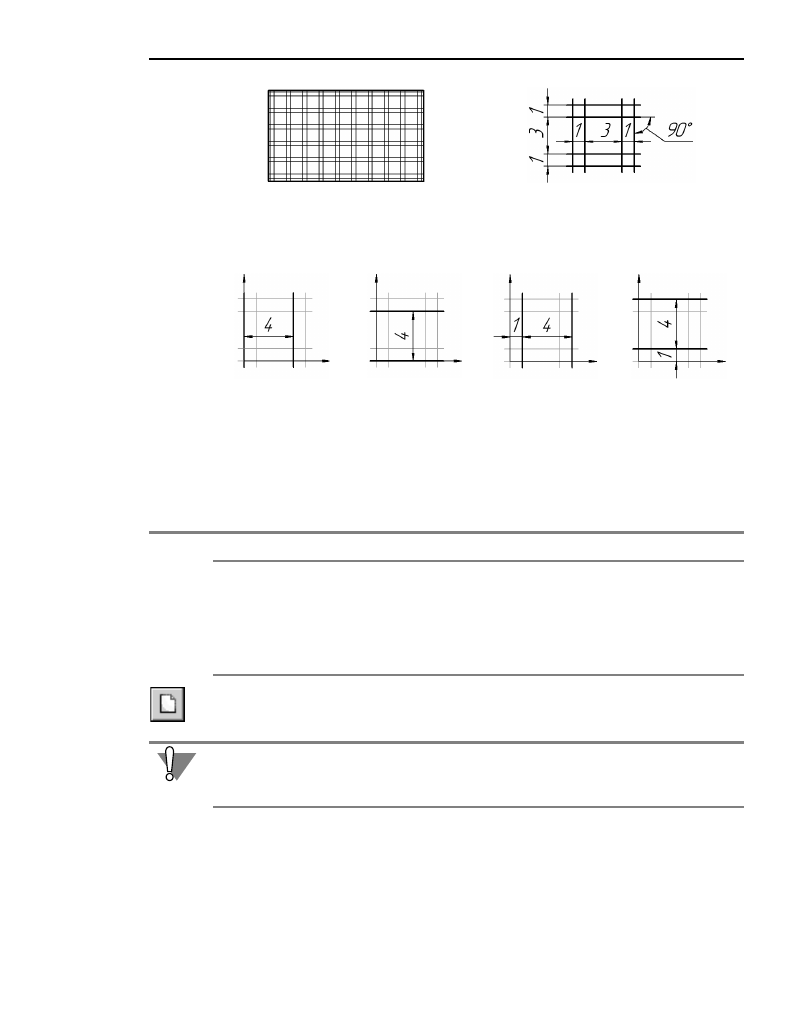

Рис. 7.4.  Стиль штриховки Фарфор:

а) образец штриховки, б) расположение элементов штриховки

а)

б)

в)

г)

Рис. 7.5.  Группы линий, составляющие штриховку Фарфор:

а) группа 1, б) группа 2, в) группа 3, г) группа 4

0

Y

X

0

Y

X

0

X

Y

Y

X

0

Табл. 7.5.  Параметры, характеризующие размещение групп линий в системе координат штриховки

Группа

Угол

X

Y

deltaY

Группа 1

90°

0

0

4

Группа 2

0°

0

0

4

Группа 3

90°

1

0

4

Группа 4

0°

0

1

4

Проследите, чтобы активным было окно библиотеки user_hatches.lhs. В противном слу!
чае новый стиль будет добавлен в библиотеку (набор или документ), открытую в сосед!
нем окне.

Часть II.

Стили объектов

68

4. В поле

Масштаб введите 1. Опцию Не изменять не включайте, чтобы при создании в

чертеже штриховки данного стиля можно было изменить ее масштаб.

5. В поле

Угол наклона введите 0, так как штриховка не должна быть повернута относи!

тельно абсолютной системы координат чертежа (фрагмента). Включите опцию

Не из

менять, чтобы при создании штриховки в чертеже невозможно было изменить ее угол
наклона.

6. Так как штриховка должна быть образована тонкими линиями, можно использовать уже

имеющуюся группу линий. Чтобы настроить ее параметры требуемым образом, нажмите
кнопку

Редактировать....

На экране появится диалог установки параметров линии штриховки. В нем необходимо
задать параметры, характеризующие размещение первой группы линий в системе коор!
динат штриховки. Так как группа образована тонкими линиями, в списке

Системные

стили выделен стиль Тонкая.

6.1.

В поле

Угол введите 90.

6.2.

В поле

X введите 0.

6.3.

В поле

Y введите 0.

6.4.

В поле

deltaX введите 4.

6.5.

На этом настройка группы 1 завершена. Нажмите кнопку

ОК.

Диалог установки параметров линии закроется. На экране останется диалог созда!
ния стиля штриховки. В малом окне просмотра диалога отображается текущая
(выделенная в списке) группа линий, а в большом окне просмотра — внешний вид
штриховки. Пока штриховка содержит только одну группу, изображения в обоих
окнах просмотра одинаковы.

7. Нажмите кнопку

Добавить..., чтобы добавить в штриховку вторую группу линий.

На экране появится диалог установки параметров линии.

7.1.

В группе

Стили линий выдели!

те стиль

Тонкая.

7.2.

Задайте параметры второй
группы линий в соответствии с
таблицей 7.5 и закройте диалог
установки параметров линии.

8.

Аналогичным образом добавьте в
штриховку третью и четвертую группы
линий.

Настройка стиля штриховки Фарфор за!
вершена (рис. 7.6).

9.

Закройте диалог создания стиля штри!
ховки, нажав кнопку

ОК.

На экране останется диалог работы с набо!
рами и библиотеками стилей штриховок. В
библиотеке user_hatches.lhs появится соз!
данный вами стиль штриховки Фарфор.

Рис. 7.6.  Создание стиля штриховки Фарфор

69

Глава 7. Пользовательский стиль штриховки

10. Закройте диалог работы с наборами и библиотеками стилей, нажав кнопку

Выход.

Упражнение  8. Проверка созданного стиля штриховки

Задание.

Проверьте, правильно ли настроен созданный вами стиль штриховки Фар
фор.

1. Создайте графический документ КОМПАС!3D V8.

2. Создайте в нем замкнутый контур (прямоугольник, окружность или др.), используя сис!

темный стиль линии Основная.

3. Вызовите команду

Инструменты — Штриховка.

4. Щелкните мышью в поле

Стиль на Панели свойств.

5. В развернувшемся списке выберите строку

Другой стиль.

6. В появившемся диалоге выбора текущего стиля нажмите кнопку

Библиотеку....

7. В появившемся диалоге открытия файла укажите созданную вами библиотеку

user_hatches.lhs.

8. На вкладке

Библиотека диалога выбора текущего стиля выделите имя библиотечного

стиля — Фарфор — и нажмите кнопку

Выбрать.

Диалог закроется, а выбранный стиль штриховки станет текущим: он будет отображать!
ся в поле

Стиль.

9. Убедитесь в том, что поле

Шаг, позволяющее изменить масштаб штриховки, присутс!

твует на Панели свойств, а поле

Угол наклона — отсутствует.

10. Нажмите кнопку

Создать объект на Панели специального управления.

11. Рассмотрите созданную штриховку. Убедитесь в том, что рисунок штриховки совпадает

с образцом, представленным на рис. 7.4, а используемый стиль линии — Тонкая.

Упражнение  9. Создание стиля штриховки Термопласт

Задание.

Создайте стиль штриховки Термопласт (рис. 7.7). Стиль линии штриховки —
Тонкая.

Если при создании штриховки вы установили на Панели свойств масштаб, отличный
от 1, расстояние между линиями изменится в соответствии с заданным коэффициентом.

Часть II.

Стили объектов

70

Данная штриховка состоит из двух групп непрерывных линий и четырех групп прерывис!
тых линий (рис. 7.8).

В качестве системы координат штриховки выбрана система, ось X которой совпадает с
одной из сплошных линий, расположенных под углом 45° к горизонтали, а ось Y — со
сплошной линией, расположенной под углом 135°. На рисунке 7.8 штриховка повернута
так, чтобы ось абсцисс ее системы координат располагалась горизонтально.

а)

б)

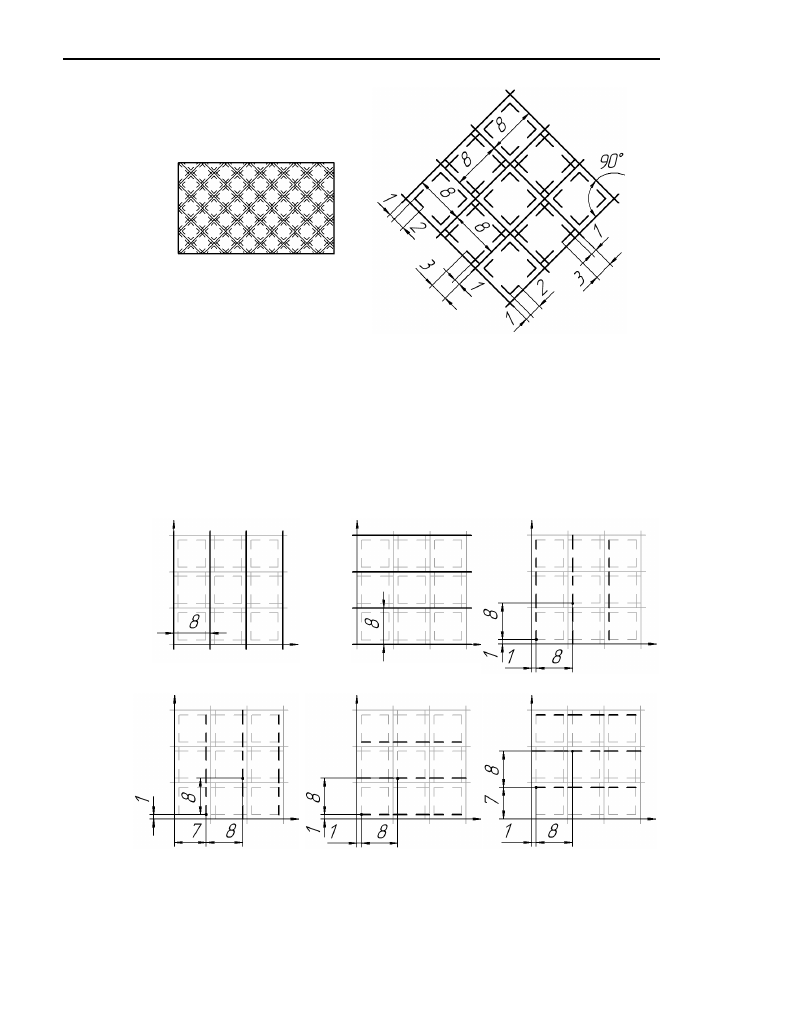

Рис. 7.7.  Стиль штриховки Термопласт:

а) образец штриховки, б) размер и расположение элементов штриховки

а) группа 1

б) группа 2

в) группа 3

г) группа 4

д) группа 5

е) группа 6

Рис. 7.8.  Группы линий, составляющие штриховку Термопласт:

а) группа 1, б) группа 2, в) группа 3, г) группа 4, д) группа 5, е) группа 6

0

Y

X

0

Y

X

0

Y

X

0

Y

X

0

Y

X

0

Y

X
