Глава 5. Общие сведения

5.2.

Управление стилями

Набор

Набор — именованная группа стилей. Информация о созданных
пользователем наборах хранится в файле *.cfg (см. раздел 3.1.3 на
с. 27).
По умолчанию стили, содержащиеся в наборах, доступны только на
том рабочем месте, где они были созданы

**

.

Преимущество наборов стилей перед библиотеками стилей состоит
в следующем. Однажды использованный набор запоминается
системой до конца сеанса работы, в то время как к библиотеке
всякий раз приходится обращаться заново. Таким образом,
повторный доступ к стилям, хранящимся в наборе, легче, чем
повторный доступ к библиотечным стилям.

* Файлы библиотек стилей линий имеют расширение lcs, стилей

штриховок — lhs, стилей текстов — lts

.

** Перенос наборов стилей с одного рабочего места на другое возможен пу!

тем переноса файла *.cfg. При этом следует помнить, что, помимо сведе!
ний о наборах, в этом файле хранятся также настройки системы КОМПАС!
3D V8.

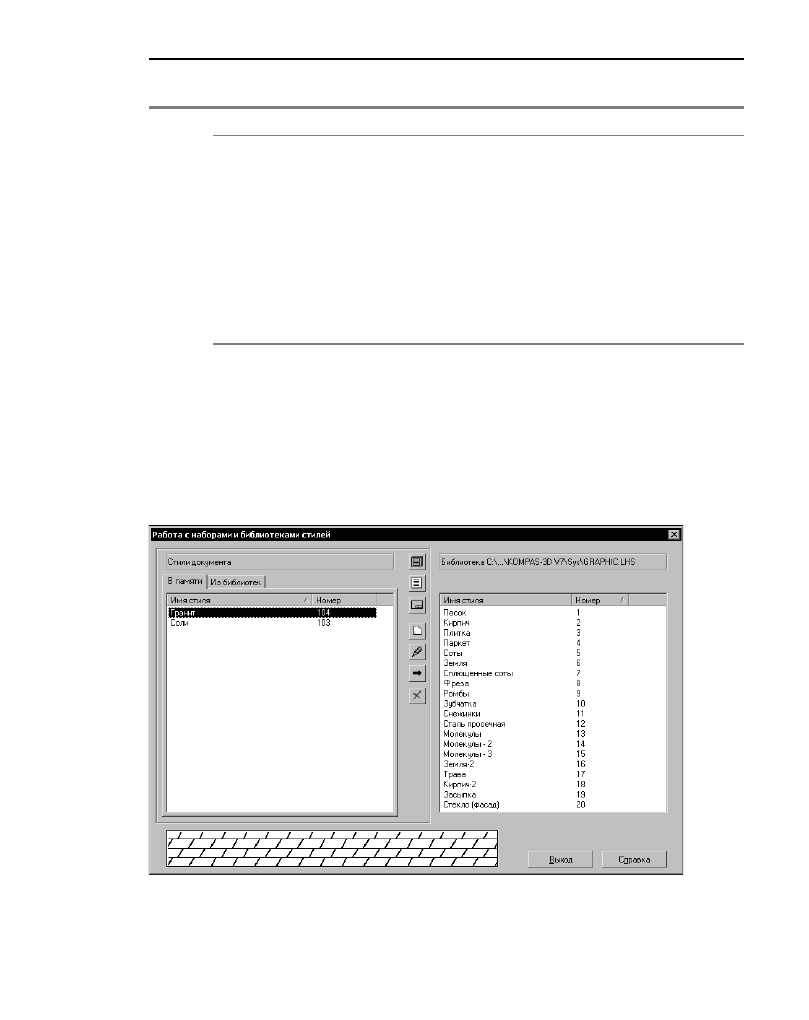

Рис. 5.1.

 Диалог работы с наборами и библиотеками стилей штриховок

Табл. 5.1.  Места хранения стилей

Место хранения

Особенности работы

Часть II.

Стили объектов

44

Управление стилями линий, штриховок и текстов осуществляется в диалогах, вызывае!
мых командами

Сервис — Стили линий..., Сервис — Стили штриховок..., и Сервис —

Стили текстов... соответственно. Например, на рис. 5.1 показан диалог работы с набо!
рами и библиотеками стилей штриховок.

Диалоги имеют одинаковые элементы управления. Они представлены в таблице 5.2.

Табл. 5.2.  Диалог работы с наборами и библиотеками стилей

Элемент

Описание

Окно просмотра

Окно, в котором отображается выбранный список стилей.
Так как окон просмотра два, в диалоге может одновременно
отображаться два разных списка стилей. Активным может быть
только одно окно — оно выделено рамкой. Например, на рис. 5.1
активным является левое окно. Активизация производится
щелчком мыши в окне.
Стили в списках могут быть отсортированы по именам или по
номерам. Чтобы изменить сортировку, щелкните мышью по
заголовку нужного столбца. В заголовке столбца, по которому
сортируются стили, отображается треугольник. Его положение
показывает направление сортировки — по возрастанию или по
убыванию.
Если для показа выбран список стилей документа или набора, окно
просмотра содержит две вкладки.
На вкладке

В памяти отображается список стилей, хранящихся

непосредственно в документе или в наборе (см. рис. 5.1). На
вкладке

Из библиотек отображается список стилей, хранящихся в

виде ссылок на соответствующие библиотечные стили.

Показать набор

Позволяет отобразить в активном окне список стилей, хранящихся
в наборе. После нажатия этой кнопки на экране появится диалог со
списком созданных ранее наборов стилей. В этом диалоге
необходимо указать имя нужного набора.

Показать
библиотеку

Позволяет отобразить в активном окне список стилей, хранящихся
в библиотеке. После нажатия этой кнопки на экране появится
диалог, в котором необходимо указать имя файла библиотеки
стилей для открытия.

Показать
документ

Позволяет отобразить в активном окне список стилей документа.
После ее нажатия в активном окне появится список стилей,
хранящихся или использованных в текущем документе. Если
открытых документов нет, а также если текущий документ не
может содержать объекты, со стилями которых ведется работа,
данная кнопка недоступна. Например, если активен текстовый
документ, то в диалогах работы со стилями линий и штриховок
кнопка

Показать документ будет недоступна.

45

Глава 5. Общие сведения

Для завершения работы со стилями служит кнопка

Выход. После ее нажатия все добав!

ления, удаления или изменения стилей будут автоматически сохранены.

5.2.1.

Создание библиотек и наборов стилей

Чтобы создать новую библиотеку стилей, выполните следующие действия.

1. Вызовите

 команду Сервис — Стили линий..., Сервис — Стили штриховок..., или Сер

вис — Стили текстов... в зависимости от типа объектов, со стилями которых будет вес!
тись работа.

На экране появится диалог работы с наборами и библиотеками стилей.

2. Нажмите кнопку

Показать библиотеку.

3. В появившемся диалоге укажите или создайте папку, в которой должна размещаться но!

вая библиотека.

4. Введите имя новой (несуществующей) библиотеки и нажмите кнопку

Открыть.

Создать стиль

Кнопка, позволяющая создать новый стиль. После ее нажатия на
экране появляется диалог создания и редактирования стиля.
Вновь созданный стиль будет храниться в документе (наборе,
библиотеке), список стилей которого отображается в активном
окне просмотра.

Редактировать
стиль

Кнопка, позволяющая отредактировать выделенный стиль. После
ее нажатия на экране появляется диалог создания и
редактирования стиля.

Копировать

Кнопка, позволяющая производить обмен стилями между
библиотеками, наборами и документами. После ее нажатия
выделенный стиль (стили) копируется в соседнее окно просмотра.
Если при копировании в документ или набор активна вкладка

В

памяти, копирование стиля производится непосредственно в
документ или набор.
Если при копировании в документ или набор активна вкладка

Из

библиотек, в документе или наборе создается ссылка на
копируемый стиль.

Удалить стиль

Кнопка, позволяющая удалить выделенный стиль (стили).
Подробнее об удалении стилей рассказано в разделе 5.2.3 на с. 47.

Табл. 5.2.  Диалог работы с наборами и библиотеками стилей

Элемент

Описание

Часть II.

Стили объектов

46

5. Ответьте

Да на запрос системы о создании нового файла (рис 5.2).

Активное окно просмотра диалога работы со стилями очистится, так
как вновь созданная библиотека пуста.

Чтобы создать новый набор стилей, выполните следующие действия.

1. Вызовите

 команду Сервис — Стили линий..., Сервис — Стили штриховок..., или Сер

вис — Стили текстов... в зависимости от типа объектов, со стилями которых будет вес!
тись работа.

2. Нажмите кнопку

Показать набор.

3. В появившемся на экране диалоге работы с наборами стилей нажмите кнопку

Создать

стиль.

4. В появившемся на экране диалоге задания имени введите имя набора и нажмите кнопку

OK.

Активное окно просмотра диалога работы со стилями очистится, так как вновь создан!
ный набор пуст.

С помощью кнопки

Создать стиль вы можете создать в библиотеке или наборе новые

стили.

С помощью кнопок

Копировать вы можете скопировать в библиотеку или набор уже су!

ществующие стили. Для этого в соседнем окне необходимо открыть нужный источник
стилей для копирования — библиотеку, набор или документ.

5.2.2.

Общий порядок создания стилей

Чтобы создать новый стиль, выполните следующие действия.

1. Вызовите

 команду Сервис — Стили линий..., Сервис — Стили штриховок..., или Сер

вис — Стили текстов... в зависимости от типа объектов, со стилями которых будет вес!
тись работа.

На экране появится диалог работы с наборами и библиотеками стилей.

2. С помощью кнопок

Показать библиотеку..., Показать набор... или Показать доку

мент выберите место хранения будущего стиля. Можно также создать библиотеку или
набор (см. раздел 5.2.1 на с. 45) для размещения нового стиля.

3. Нажмите кнопку

Создать стиль.

Обратите внимание на то, что создание нового стиля в текущем документе или в наборе
возможно, если активна вкладка

В памяти. После нажатия кнопки Создать стиль на эк!

ране появится диалог создания и редактирования стиля объекта. Работа с диалогом со!

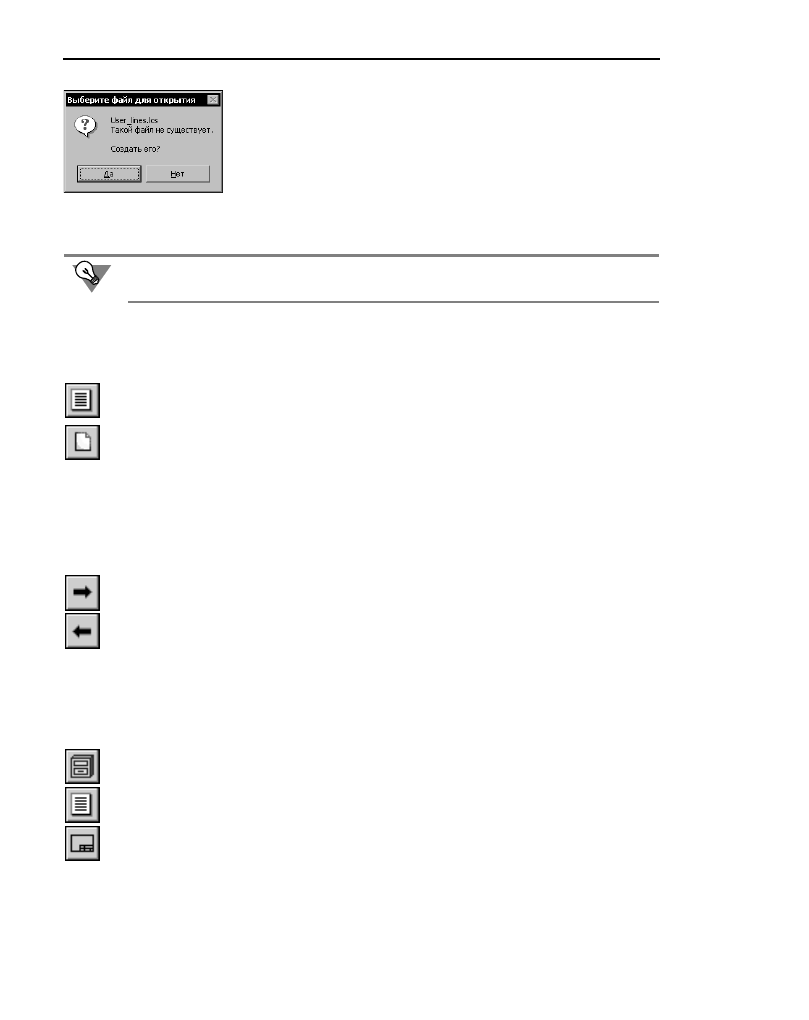

Рис. 5.2.  Запрос

на создание файла
новой библиотеки

Вы можете на практике ознакомиться с порядком создания библиотеки стилей, выпол!
нив упражнение 1 на с. 56.
