КОМПАС-3D V8. Руководство администратора - часть 3

19

Глава 2. Установка и удаление КОМПАС3D V8

Первый вариант означает установ!
ку на компьютер всех компонентов
системы. Второй вариант означает
возможность выбора устанавлива!
емых компонентов (рис. 2.3).

Программа установки будет после!
довательно копировать файлы
системы с компакт!диска в указан!
ную папку на жестком диске ком!
пьютера, а затем распаковывать
их.

4. Если вам по какой!то причине

потребуется прервать установ!
ку системы, не дожидаясь ее
нормального завершения, на!
жмите кнопку

Отмена.

2.3.

Драйвер ключа аппаратной защиты

Для правильной работы аппаратной защиты в Windows должен быть установлен драй!
вер, поддерживающий обращения к ключу HАSР.

Необходимый драйвер автоматически и безусловно устанавливается на компьютер во
время установки системы КОМПАС!3D V8.

Чтобы получить версию драйвера, следует вызвать команду

Программы ключа защи

ты\Информация о драйвере ключа защиты из группы АСКОН\КОМПАС3D V8,
созданной при установке.

Удаление драйвера осуществляется командой

Программы ключа защиты — Удалить

драйвера ключа защиты.

Чтобы работа с сетевым ключом аппаратной защиты была возможна, необходимо, что!
бы на сервере сетевого ключа был запущен Менеджер Лицензий.

Менеджер Лицензий — это программа!посредник (HASP4 Net!server), обеспечивающая
связь защищенных приложений с сетевым ключом.

При запуске КОМПАС!3D V8 (а также компонентов системы, требующих лицензии) на
компьютере, подключенном к сети, система обращается к Менеджеру Лицензий и запра!
шивает разрешение на дальнейшее выполнение. Менеджер Лицензий проверяет соблю!
дение следующих условий:

▼

наличие ключа аппаратной защиты HASP на компьютере, где он загружен,

▼

наличие свободной лицензии на использование системы (или компонента).

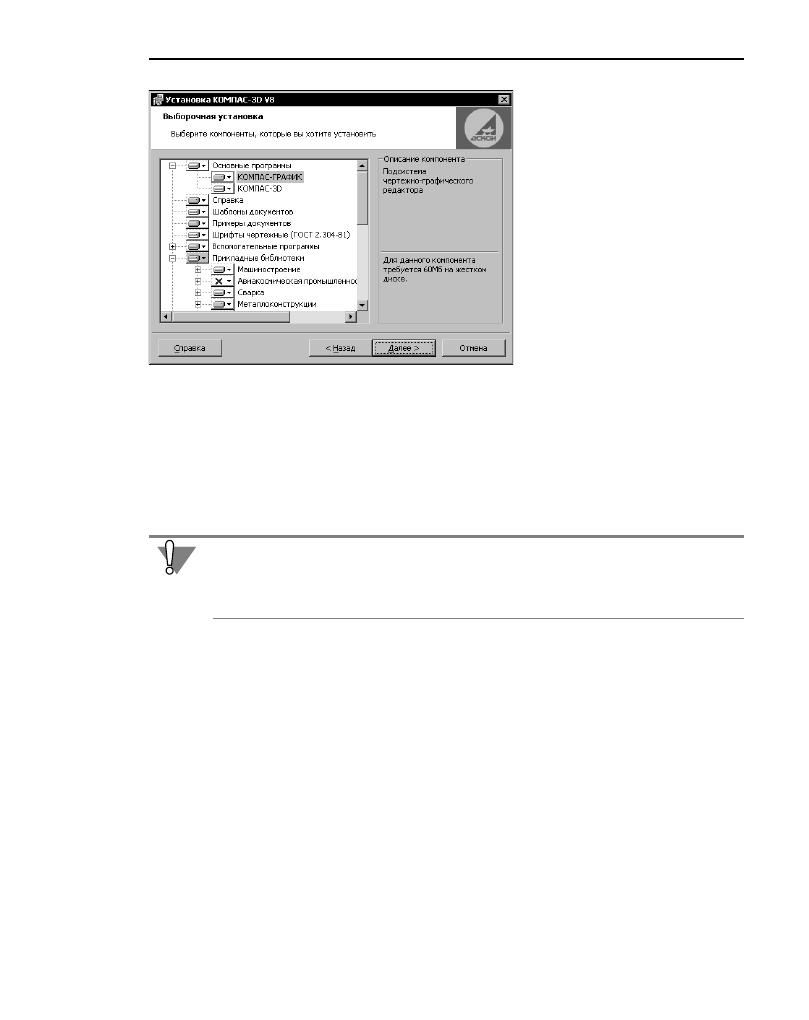

Рис. 2.3.  Выбор компонентов системы

Наличие драйвера требуется при обращении как к локальному, так и к сетевому ключу
HASP, т.е. драйвер должен быть установлен на каждом рабочем месте КОМПАС. Кроме
того, драйвер ключа должен быть установлен на компьютере, к которому подключено
устройство аппаратной защиты (ключ HАSР).

Часть I.

Установка и настройка системы

20

Если оба условия выполняются, Менеджер Лицензий дает запросившей его программе
разрешение на выполнение и заносит данные о ней в журнал доступа.

Чтобы установить Менеджер Лицензий, запустите файл lmsetup.exe, находящийся в под!
папке \HASP\Servers главной папки КОМПАС.

Менеджер Лицензий может использоваться в одном из двух вариантов:

▼

как самостоятельное приложение,

▼

как служба Windows.

Чтобы использовать Менеджер Лицензий как приложение, при его установке следует
включить опцию

Application (nhsrvw32.exe) в диалоге Installation Type. Менеджер

Лицензий будет установлен в указанную папку. Для загрузки Менеджер Лицензий в каж!
дом сеансе работы необходимо запускать его файл — nhsrvw32.exe — из этой папки.

Чтобы использовать Менеджер Лицензий как службу, при его установке следует вклю!
чить опцию

Service (nhsrvice.exe) в диалоге Installation Type. В подпапку \system32

системного корневого каталога будет записан файл службы nhsrvice.exe, а в списке
служб появится соответствующая ему служба HASP Load (так называемый «Загрузчик
Менеджера Лицензий»). Она будет автоматически загружать Менеджер Лицензий при
запуске Windows.

За дополнительной информацией о настройке аппаратной защиты при работе с сетевым
ключом вы можете обратиться к файлу nhsrv_ru.doc, который находится в подпапке
\HАSР\Servers главной папки КОМПАС!3D V8.

2.4.

Установка шрифтов

При установке системы КОМПАС!3D V8 автоматически устанавливаются шрифты, необ!
ходимые для оформления КОМПАС!документов (см. табл. 2.1):

▼

шрифты, содержащие символы, начертание которых соответствует ГОСТ 2.304–81
«ЕСКД. Шрифты чертежные»,

▼

шрифты, содержащие спецсимволы.

Файлы шрифтов копируются в системную папку Fonts.

Для автоматической загрузки Менеджера Лицензий при запуске Windows поместите яр!
лык Менеджера Лицензий в папку

Автозагрузка.

При отсутствии доступа к Менеджеру Лицензий (во время перезагрузки сервера сетевого
ключа, перезапуска Менеджера Лицензий и т.п.) системы КОМПАС, установленные на
компьютерах сети, не могут обнаружить ключ аппаратной защиты и переходят в демонс!
трационный режим.

21

Глава 2. Установка и удаление КОМПАС3D V8

2.5.

Удаление

Чтобы удалить КОМПАС!3D V8 с компьютера, выполните следующие действия.

1. Вызовите команду

Пуск — Настройка — Панель управления.

2. Дважды щелкните мышью на значке

Установка и удаление программ.

3. В появившемся окне выделите название системы — КОМПАС!3D V8 — и нажмите кноп!

ку

Удалить.

4. Подтвердите удаление.

До завершения удаления вы можете отказаться от него, нажав кнопку

Отмена.

При удалении КОМПАС!3D V8 из подпапок главной папки системы удаляются все сис!
темные файлы. Подпапки, ставшие в результате этого пустыми, также удаляются.

Не удаляются (остаются на диске в прежних папках) следующие файлы:

▼

файлы конфигурации *.ini, *.cfg, *.dsk и *.рrj,

▼

шрифты КОМПАС!3D V8,

▼

драйвер ключа аппаратной защиты,

▼

файлы, сохраненные в главной папке системы и ее подпапках (файлы шаблонов доку!
ментов, текстовых шаблонов, различных библиотек и т.п.).

Табл. 2.1.  Шрифты КОМПАС3D

True Type шрифты

Векторные шрифты

имя шрифта

имя файла

имя шрифта

имя файла

ГОСТ 2.304–81 «ЕСКД.
Шрифты чертежные»

GOST type A

gost_a.ttf

GOST 2.304

gost_a.fon

GOST type B

gost_b.ttf

GOST 2.304

gost_b.fon

Спецсимволы

Symbol type A

symbol_a.ttf

Symbol type A

symbol_a.fon

Symbol type B

symbol_b.ttf

Symbol type B

symbol_b.fon

Во время работы с КОМПАС!3D V8 пользователь может вносить изменения в любой из
входящих в поставку файл библиотеки стилей линий (*.lcs), стилей штриховок (*.lhs),
офоpмлений (*.lyt), фрагментов (*.lfr) и моделей (*.l3d). Кроме того, возможно редакти!
рование пользователем файла пользовательских меню (Graphic.pmn), справочного фай!
ла плотностей (Graphic.dns) и файла кодов и наименований (Graphic.kds).
При удалении КОМПАС!3D V8 в числе прочих удаляются все библиотеки, входившие в
комплект поставки, а также файлы Graphic.pmn, Graphic.dns и Graphic.kds, находящиеся
в подпапке \SYS главной папки системы, вне зависимости от того, редактировались они
пользователем или нет. Если по какой!либо причине эти файлы необходимо сохранить,
то перед удалением КОМПАС!3D V8 следует создать их резервные копии.
