1ГПКС-01 – комбайн в комплекте с ленточным перегружа-

телем колесного типа предназначен для проведения горизонталь-
ных и наклонных выработок с углом наклона до º12».

1ГПКС-02 – комбайн, оснащенный устройствами для удер-

жания комбайна на уклонах, предназначен для проведения гори-
зонтальных и наклонных выработок с углом наклона до плюс 20»
(по восстанию).

1ГПКС-03 – комбайн с барабанным исполнительным орга-

ном, оснащенный устройствами для удержания комбайна на ук-
лонах, предназначен для проведения горизонтальных и наклон-
ных выработок с углом наклона до минус 25» (по падению).

1ГПКС-04 – комбайн в комплекте с ленточным перегружа-

телем мостового типа предназначен для проведения горизонталь-
ных и наклонных выработок с углом наклона º12».

Комбайн с электроприводом хода может выпускаться

в различных исполнениях (табл. 1.2).

Таблица 1.2

Техническая характеристика различных исполнений

комбайна 1ГПКС с электроприводом хода

Наименование характеристики

1ГПКС-

Производительность, не менее, м

/мин:

– по углю и породе при σ

сж

≤ 20 МПа

1,42

0,44

1,42

– по породе при σ

сж

≤ 70МПа,

0,23

0,10

0,23

Мощность электродвигателей уста-

новленных на комбайне, суммарная,
кВт.

110

Мощность электродвигателя исполни-

тельного органа, кВт:

– в длительном/часовом режиме

55/75

Размеры комбайна, мм:

– длина (без перегружателя);

10000

– ширина;

1600

– ширина по барабанам тягового

предохранительного устройства;

–

2230

–

– высота (транспортная)

2100

Масса комбайна, т.

Масса перегружателя, т.

–

2,45

–

2,45

1ГПКС-05 – комбайн в базовом исполнении предназначен

для проведения горизонтальных и наклонных выработок с углом
наклона до º12».

1ГПКС-06 – комбайн в комплекте с ленточным перегружа-

1ГПКС-07 – комбайн, оснащенный устройствами для удер-

1ГПКС-08 – комбайн с барабанным исполнительным орга-

1ГПКС-09 – комбайн в комплекте с ленточным перегружа-

телем мостового типа предназначен для проведения горизонталь-
ных
и наклонных выработок с углом наклона до º12».

2. Общее устройство комбайна 1ГПКС
Базовая модель горнопроходческого комбайна 1ГПКС-05

(рис. 2.1) с электроприводом хода состоит из крепеустановщика 1,
системы пылеподавления 2, исполнительного органа 3, питателя 4,
гидродомкратов 5  для  подъема стрелы исполнительного  органа,
промежуточной секции 6 конвейера, турели 7, ходовой части 8, с
траковой  цепью  10,  гидросистемы  9 и  электрооборудования  11,
размещенных рядом с местом управления 12. В задней части ком-
байна  размещены  гидродомкраты 13  для  подъема-опускания  раз-
грузочной  секции  14  конвейера.  Шарнирное  соединения  стрелы
исполнительного  органа  3  с  турелью  7  осуществляется  осями  15.
Опорные балансиры ходовой части крепятся к раме комбайна бол-
тами 16 и шайбами 17. Шарнирное соединение рычагов механизма
упора производится посредством осей 18. Шарнирное соединение
гидродомкратов 5  и стрелы исполнительного  органа 3,  осуществ-
ляется с помощью осей 19. Шарнирные узлы крепления питателя 4
к раме комбайна обеспечивается цапфами 20.

Усовершенствованный погрузочный орган комбайна 1ГПКС

имеет возможность производить погрузку отбитой горной массы,
как лапами, так и плоскими дисками имеющими форму трехлуче-
вой звезды. Применение дисков в определенных условиях значи-
тельно повышает эксплуатационные качества комбайна.

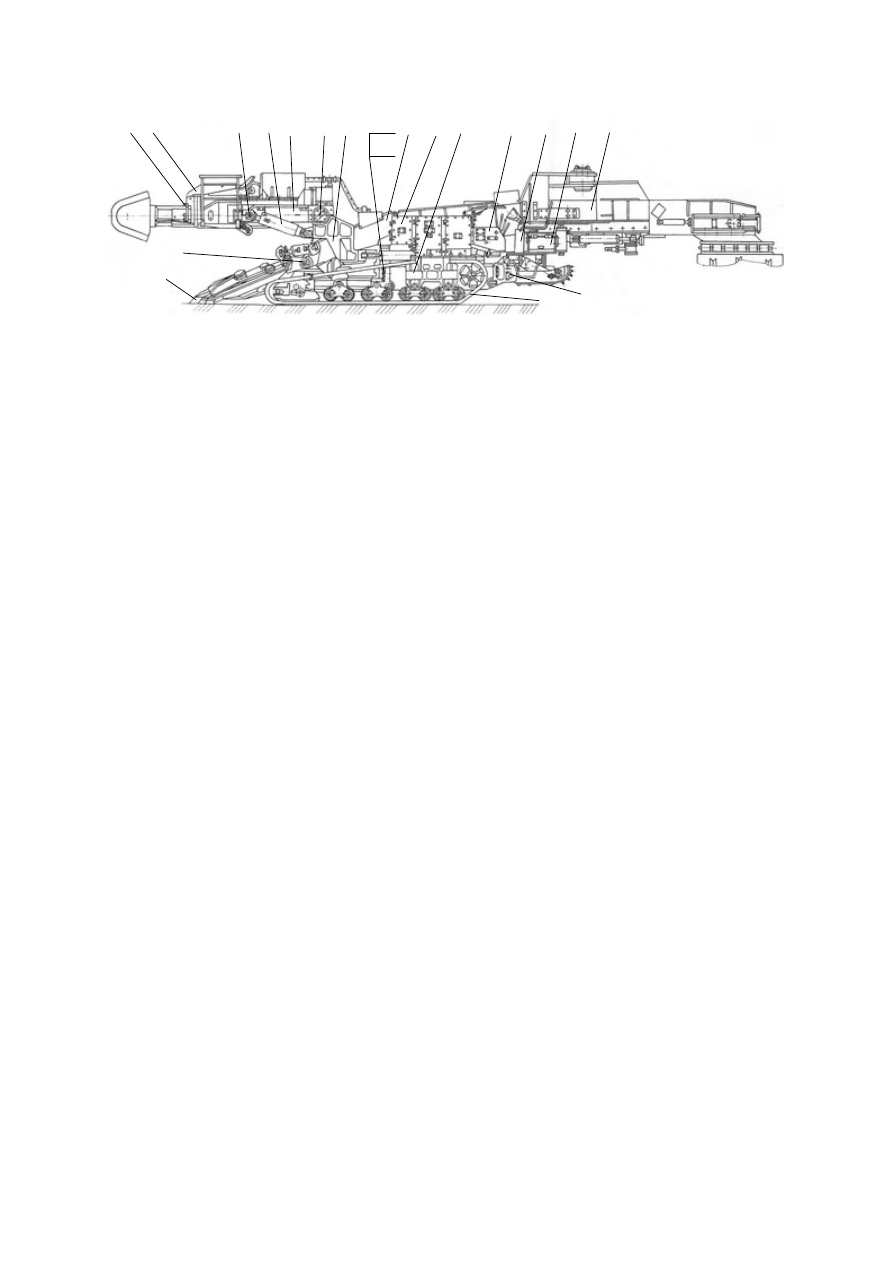

Рис. 2.1. Горнопроходческий комбайн 1ГПКС-05

Стационарный конвейер, расположенный на комбайне име-

ет исполнение с поворотной концевой секцией, что обеспечивает
эффективную погрузку на любой забойный транспорт.

Применение с комбайном модернизированного ленточного

перегружателя мостового типа дает возможность проходить до
20 м выработки без дополнительного удлинения забойных кон-
вейеров и не снижает маневренности комбайна.

Крепеподъемник имеет блокирующее устройство и делает

работу по возведению крепи удобной и безопасной.

Комбайн демонтируется на компактные малогабаритные со-

ставляющие части, удобные для транспортировки по горным вы-
работкам.

3. Описание кинематической схемы проходческого ком-

байна

Кинематическая схема (рис. 3.1) горнопроходческого ком-

байна 1ГПКС включает отдельные кинематические схемы испол-
нительного органа, ходовой части, конвейера, редукторов пита-
теля и перегружателя.

Привод исполнительного органа (рис. 3.1) осуществляется

от двигателя 2ЭДКОФ 250М4 или ВРП 225 МК4 мощностью
55 кВт через редуктор, состоящий из зубчатой муфты 1 и четырех
пар цилиндрических передач от шестерни 2 к зубчатому колесу 3;
от шестерни 4 к зубчатому колесу 5; от шестерни 6 к зубчатому
колесу 7; от шестерни 8 к зубчатому колесу 9 и далее через зуб-
чатую муфту 10 на вал 11 стрелы.

Привод конвейера (рис. 3.1) осуществляется от двигателя

ВРП180Э4, N=22 кВт через цилиндрическую передачу от

5 3

7 16

6 11 8

9 13 12 14

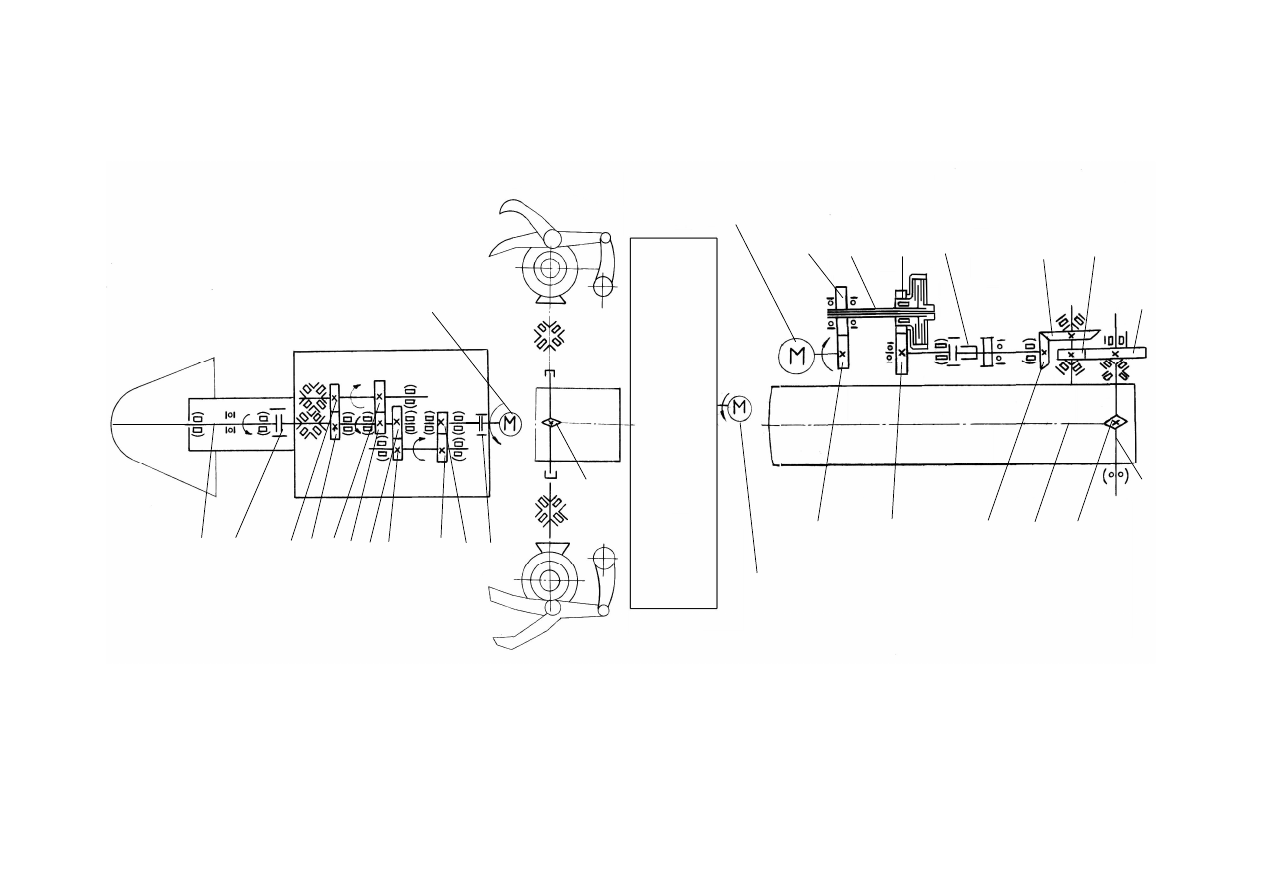

Рис. 3.1. Кинематическая схема проходческого комбайна

8 9 7 6 5 4

3 2 1

2ЭДКОФ-250М4У5
n = 1475 об/мин
или ВРП 225МК4У5

ВРП 180S4У5-22 кВт
n = 1466 об/мин
или 3ВР180S4У5-22 кВт

ВРП 180S4У5-22 кВт
n = 1466 об/мин

Редуктор

хода
