5.
ВЫЕМКА ЦЕЛИКОВ РУДНЫХ МЕСТОРОЖДЕНИЙ
В целиках при малой и средней мощности залежей остается 15—40 % запаса блока, а в мощных до 40—65 %.
Целики целесообразно отрабатывать вслед за камерами, так как их накапливание влечет за собой деконцентрацию горных работ. Деформация целиков затрудняет их выемку.
Выемку целиков можно классифицировать по способу поддержания очистного пространства (класса) и состоянию смежных камер к началу выемки (табл. 5.1).
5.1. Выемка целиков с обрушением руды и вмещающих пород
Выемка целиков по условиям применения имеет те же ограничения, что и системы разработки с массовым обрушением.
При открытых камерах целики вынимают этажным обрушением с отбойкой скважинами. Обрушают сразу один или несколько соседних междукамерных целиков и поддерживаемый ими участок междуэтажного целика. Выпускают руду под обрушенными породами. Система разработки блока аналогична этажному принудительному обрушению с вертикальными компенсационными камерами (разница лишь в объеме камер).
Основание вышележащего блока частично разбуривают штанговыми скважинами из добычных выработок. Диаметр и глубина скважин могут быть увеличены.
В залежах средней мощности целики разбуривают штанговыми скважинами
из подэтажных ходков.
Т а б л и ц а 5.1
Классификация методов выемки целиков
|
Класс |
Состояние камер |
|
С обрушение руды и вмещающих пород (с массовым обрушением) |
При открытых камерах При камерах с замагазинированой рудой При обрушенных камерах |
|
С искусственным поддержанием очистного пространства камерами с закладкой |
При камерах, заполненных твердеющей закладкой При камерах, заполненных сыпучей закладкой |
Минная отбойка в целиках как основной способ встречается редко. Сосредоточенные заряды размещают в карманах с последующей забутовкой. В комбинации со взрывными скважинами минную отбойку применяют, когда в целиках имеются выработки, удобные для заложения сосредоточенных зарядов.
Выпуск руды ведется так же, как при системе этажного принудительного обрушения с компенсационными камерами.
Значительная часть (40—50 %) руды задерживается на лежачем боку блока. При падении руда частично засоряется налегающими породами. Разубоживание происходит также за счет пустых пород в выпускных выработках. Общие потери и разубоживание обрушенной из целиков руды при угле падения залежи 60—70° составляют 50—70 % или 30—40 % по отношению к запасу блока.
Порядок обрушения целиков. В первую очередь взрывают заряды в целиках, расположенных между открытыми камерами. Из оставшихся целиков (междуэтажного и крайнего, контактирующего с обрушением) в первую очередь целесообразно обрушить междукамерный целик. Междуэтажный целик в первую очередь обрушают тогда, когда его запас относительно велик.

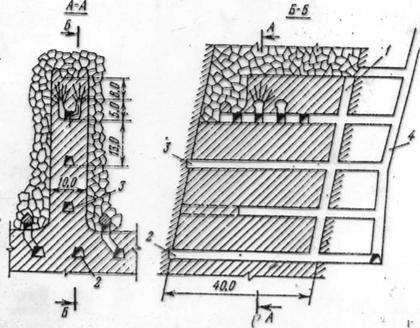

Рис. 5.1. Комбинированная система с выемкой целиков принудительно этажным обрушением: 1, 2 – откаточные штреки; 3 – буровая камера
В отдельных случаях для защиты от попадания пустых пород не обрушают внешнюю кромку крайнего между камерного целика.
Для предотвращения попадания пустых пород со стороны смежного отработанного блока выпуск руды ведут с отставанием крайних отверстий, чтобы создать защитный барьер за счет неполного обрушения по высоте крайнего вертикального целика.

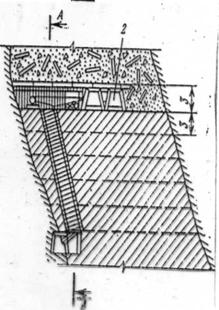

Рис. 5.2. Выемка междукамерного целика слоевым обрушением
Обрушение за один прием четырех-пяти целиков целесообразно при большой текучести обрушенных пород, высокой прочности руды и отсутствии жестких ограничений величины взрыва по сейсмическим условиям.
При менее устойчивой руде и уплотняющих породах за один прием лучше обрушать один-два целика.
При замагазинированных камерах целики обрушают скважинами с замедлением средних комплектов.
Магазинирование камер целесообразно при неустойчивых боковых породах.
Выемка целиков при обрушенных камерах. Потолочины камер обрушают, взорванную руду выпускают. Когда пространство камер заполняется обрушенными породами, приступают к отработке междукамерных целиков.
Потолочину обрушают скважинами или сосредоточенными зарядами, обычно вместе с основанием вышележащего блока. Для верхнего комплекта скважин уменьшают л. н. с. приблизительно в 1,5 раза, так как на междуэтажный целик налегают обрушенные породы, в которые бесполезно переходит часть энергии, взрывной волны. При взрывании междуэтажного целика одним ярусом сосредоточенные заряды располагают от кровли камеры на расстоянии равном 2/3 толщины целика.
По окончании выпуска погашают междукамерные целики подэтажным или этажным обрушением. В целиках обычной ширины (до 15 м) отбойку ведут штанговыми скважинами. Потери руды составляют около 30%.
Потери отбитой руды на лежачем боку можно считать обратно пропорциональными числу горизонтов выпуска в блоке.
Условия применения: недостаточно крутое падение залежи (45—70°); достаточная мощность залежи (20—60 м); склонная к слеживанию руда.

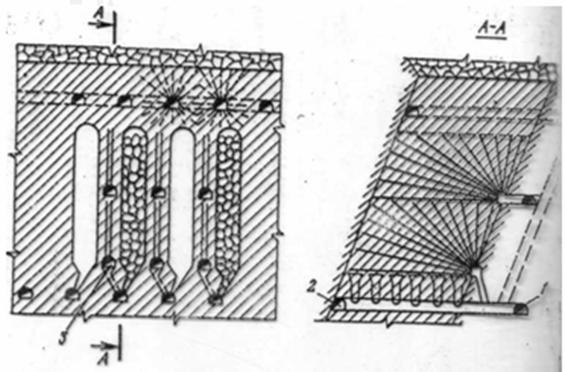

Рис. 5.3. Выемка междукамерного целика вариантом «закрытый веер»: 1 – рудоспуск; 2 – откаточный орт; 3 – орт скреперования; 4 – восстающий;
Производительность труда забойных рабочих и интенсивность отработки междукамерных целиков подэтажным обрушением приблизительно в 1,5 раза ниже, чем при аналогичном варианте подэтажного обрушения блоков. Потери руды из потолочин 50—70 %, из междукамерных целиков около 30 %. Разубоживание руды составляет соответственно 25—35 % и 15 %.
