4. Регулировка «усилителя»



Перед  процессом  фототрансформирования  проверяют  работу  моторов,  которые  вводят

автоматически  децентрации  ∆x,  ∆y.  Моторы  должны  работать  без  шума  и  вибрации.  В
противном  случае  выполняют  регулировку  путем  перестановки  сопротивления  на
«усилителе».



Порядок работы на приборе



Фототрансформирование  снимков  с  помощью SEG-Y по  опорным  точкам  выполняют

известными  способами.  При  этом  технологические  процессы  на  приборе  производят  в
следующей последовательности:



-  устанавливают  негатив  в  снимкодержатель,  для  чего  рамку 11 приподнимают  и

прикрепляют  к  магниту,  вынимают  снимкодержатель,  центрируют  в  нем  негатив  и
устанавливают в прибор;



-  устанавливают  значение  фокусного  расстояния  АФА  на  счетчике 10. Эта  операция

выполняется с помощью кнопки 9;



-  изменяют  масштаб  фототрансформирования  путем  вращения  ножного  диска 12. Если

коэффициент  увеличения  заранее  известен,  то  его  значение  может  быть  установлено  на
шкале 22;



- наклоняют экран на углы ν

x

 и ν

y

 с помощью штурвалов 20, 21. Если известны эти углы,

то  значения  их  тангенсов  (предварительно  вычисленных  по  синусам) можно устанавливать
на счетчиках 10, 22;



-  устанавливают  децентрации  ∆x,  ∆y  вручную  с  помощью  штурвалов 14, 15, если

отключена система автоматического управления.



При  фототрансформировании  по  установочным  элементам  в  приборе  ставят  следующие

величины:



- f - фокусное расстояние АФА;



- tg ν

x

, tg ν

y

 - тангенсы углов наклона экрана, предвычисленные по синусам;



- K - коэффициент увеличения;



- ∆x и ∆y - децентрации (если отключена система автоматического управления).

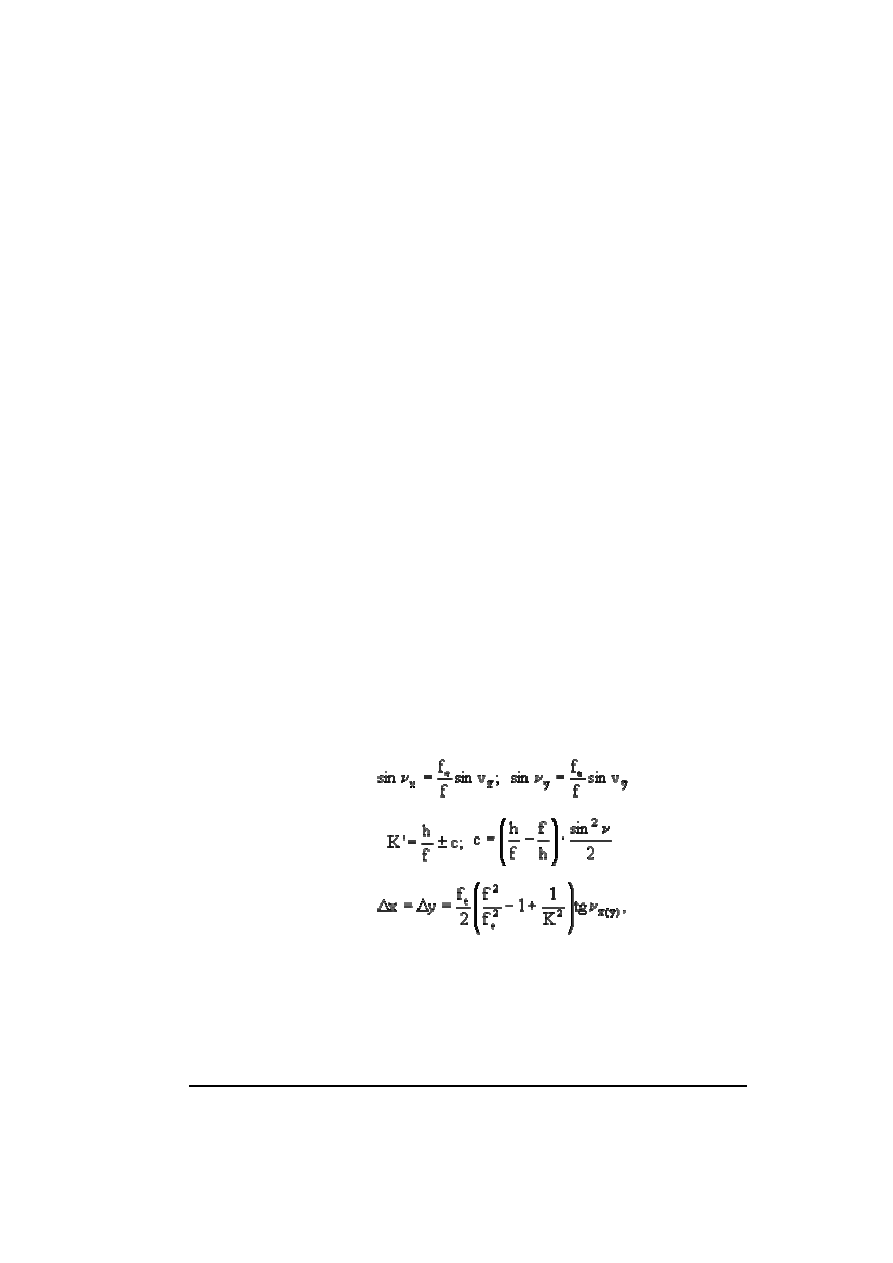

Указанные величины рассчитывают по следующим формулам:





                                        (1)





                                           (2)



                                        (3)



где f

e

 - фокусное расстояние объектива фототрансформатора;



h - высота полета над относительной плоскостью в масштабе проекции;



c - корректурная поправка;



ν

x

, ν

y

 - углы наклона снимка по направлению соответствующих осей.



Приложение 3

ДВОЙНОЙ СТЕРЕОСКОПИЧЕСКИЙ ИДЕНТИФИКАТОР ДСИ-Т

Прибор предназначен:



- для маркирования идентичных точек в зоне продольного и поперечного перекрытия двух

смежных снимков, имеющих одинаковый масштаб;



- для переноса ранее замаркированных на снимке точек на другой снимок.



Маркирование  точек  с  помощью  ДСИ-Т  может  выполняться  на  снимках  со  стеклянной,

пленочной  и  бумажной  подложкой.  В  случае  использования  снимков  на  пленочной
подложке,  маркирование  можно  выполнять  как  со  стороны  эмульсии,  так  и  со  стороны
подложки.



ДСИ-Т позволяет получать точечный маркировочный знак в виде прозрачного кружка или

кольца с точкой.



Основные технические данные прибора



Формат снимка, мм



180×180



Перемещение каретки X, мм



145



Перемещение каретки Y, мм



180



Перемещение каретки продольных параллаксов P, мм



60



Перемещение каретки поперечных параллаксов q, мм



40



Допустимый  процент  перекрытия  между  обрабатываемыми
снимками, %



от 3 до 95



Угол поворота кассет χ, град.



360°



Допустимая толщина диапозитивных пластин, мм



3



Диаметр визирной марки в плоскости снимка, мм



0,04



Увеличение наблюдательной системы



7,5

×

 и 4

×



Диаметр маркировочного знака (кружка), мм



0,03 - 0,10



Диаметр опознавательного кольца, мм



~2



Средняя квадратическая ошибка маркирования, мм



M

x

 = M

y

 = ±0,007



Описание прибора

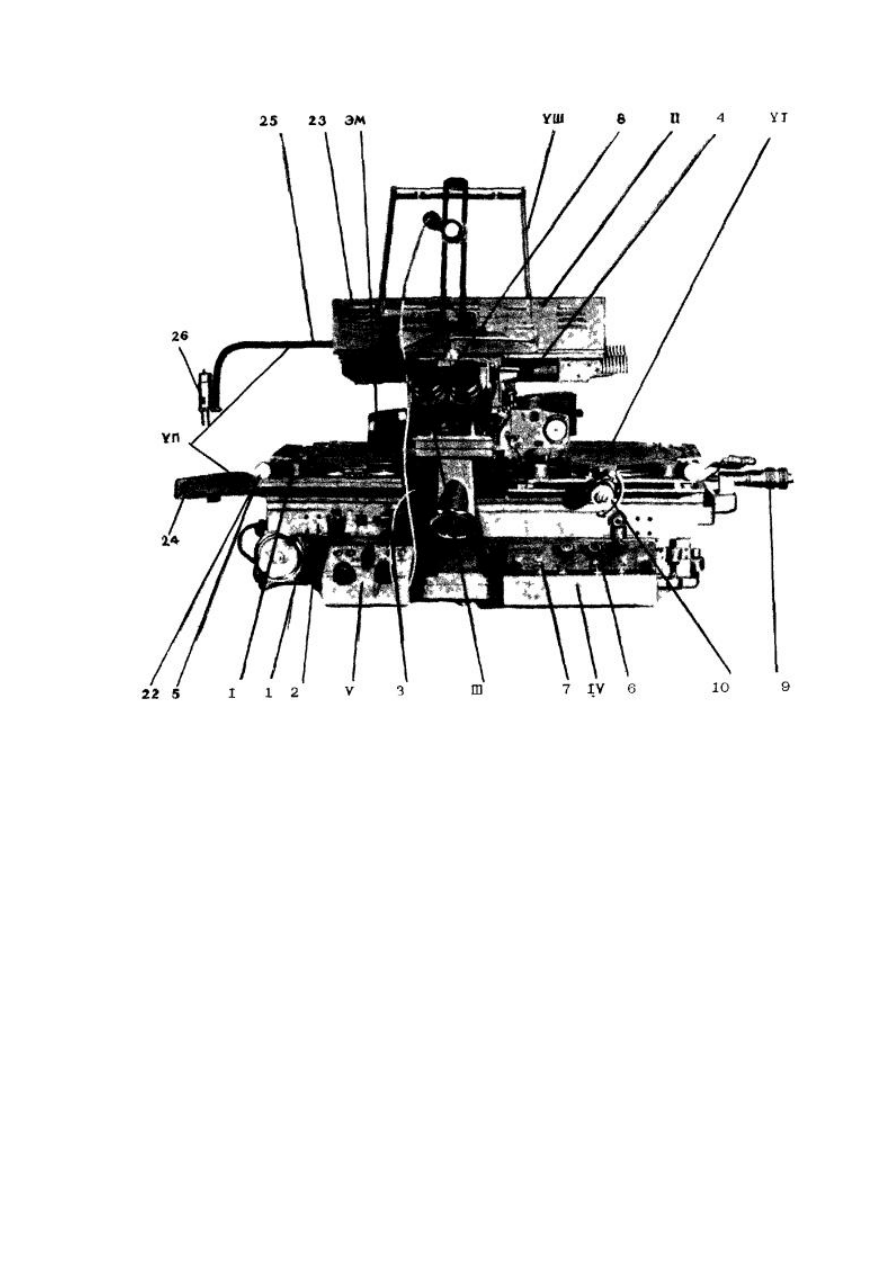

Прибор  ДСИ-Т  состоит  из  следующих  основных  узлов:  устройства (I) для  перемещения

снимков, подвижной системы (II) с маркирующими механизмами и блоком световых марок,
бинокулярной  головки (III), пульта  управления  маркерами (IV), пульта  регулирования
освещения (V), блоков питания тепловых штампов (VI), устройства поиска зон маркирования
точек (VII), поворотного планшета (VIII).





Рис. 25



Основная  каретка (2) перемещается  в  направлении  оси X относительно  станины (1), а

подвижная система с маркирующим механизмом перемещается вдоль оси Y.



Перемещения  могут  осуществляться  как  с  помощью  штурвалов,  так  и  с  помощью

устройств свободного хода рукоятками: 3 - в направлении оси X и 4 - в направлении оси Y.



На  основной  каретке  с  правой  стороны  расположены  дополнительные  каретки

продольного

и

поперечного

параллаксов,

перемещение

которых

выполняется

микрометренными  винтами (9) и (10). Закрепление  снимка  осуществляется  с  помощью
пружинных съемных лапок. Поворот снимков на углы χ выполняется винтами (5).



Внутри  станины  расположены  лампы  с  отражателями  для  подсветки  диапозитивов.  На

задней  стенке  станины  укреплены  блоки  питания (VI) тепловых  штампов.  С  лицевой
стороны  станины  расположены  пульт  управления  маркерами (IV) и  пульт  регулировки
освещения (V). На пульте управления (IV) находятся переменные резисторы 6 регулировки
тона  штампов,  две  сигнальных  лампочки,  а  также  кнопки 7 «маркирование»  и  «поворот
маркеров». С кареткой Y (8) жестко связана ферма, несущая оба маркирующих устройства.
На  этой  же  ферме  расположены:  электромагниты  (ЭМ

л

,  ЭМ

п

)  для  фиксации  и  удержания

маркера  в  рабочем  положении  и  регулировочный  упор,  с  помощью  которого  выполняется
совмещение в направлении оси Y маркировочного знака с проекцией визирной марки. Кроме
того,  на  ферме  укреплены  устройства  для  локального  выравнивания  в  плоскость  снимка,
изготовленного на пленочной или бумажной основах.

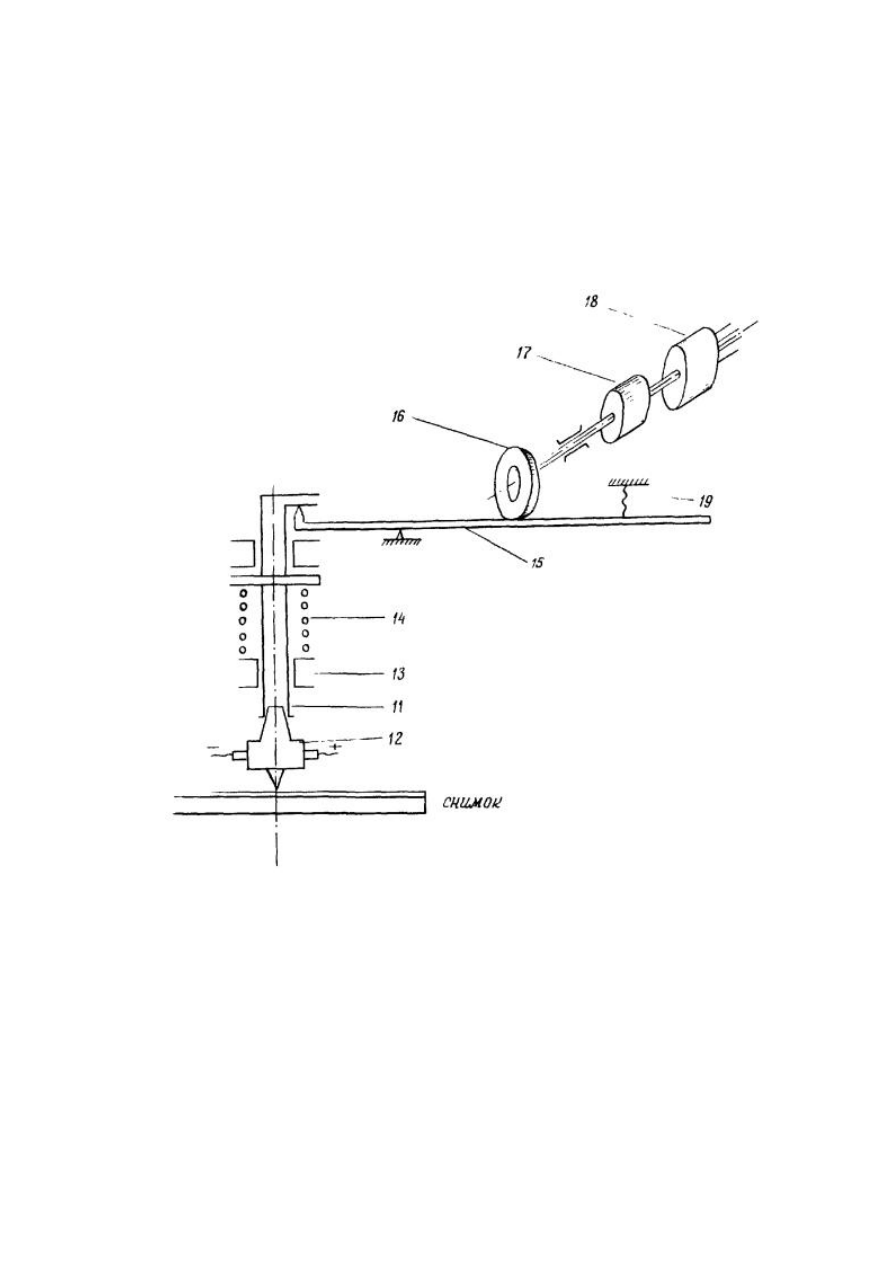

На рис. 26 представлена схема маркирующего механизма, который состоит из: пуансона

(11) с маркирующим элементом в виде теплового штампа (12); направляющих (13); пружины
(14),  создающей  требуемое  статическое  давление  рабочего  торца  на  поверхность  снимка;
коромысла (15), кулачка (16), обеспечивающего  плавное  опускание  штампа  и  постоянство
времени контактирования его с фотослоем; редуктора (17); электродвигателя (18) и пружины
(19) для кинематического замыкания коромысла с пуансоном. Тепловой штамп (12) (см. рис.
27) состоит из держателя (20) и сменного рабочего наконечника (21).



Принципиальная схема устройства для плавного опускания теплового штампа





Рис. 26



Держатель  несет  посадочный  конус  для  крепления  теплового  штампа  в  пуансоне (11) и

два токоподвода (22). Нижняя плоскость держателя состоит из двух изолированных друг от
друга  частей,  на  каждой  из  которых  имеется  по  два  резьбовых  отверстия,  служащих  для
крепления рабочего наконечника.
