Фотопроектирующий блок

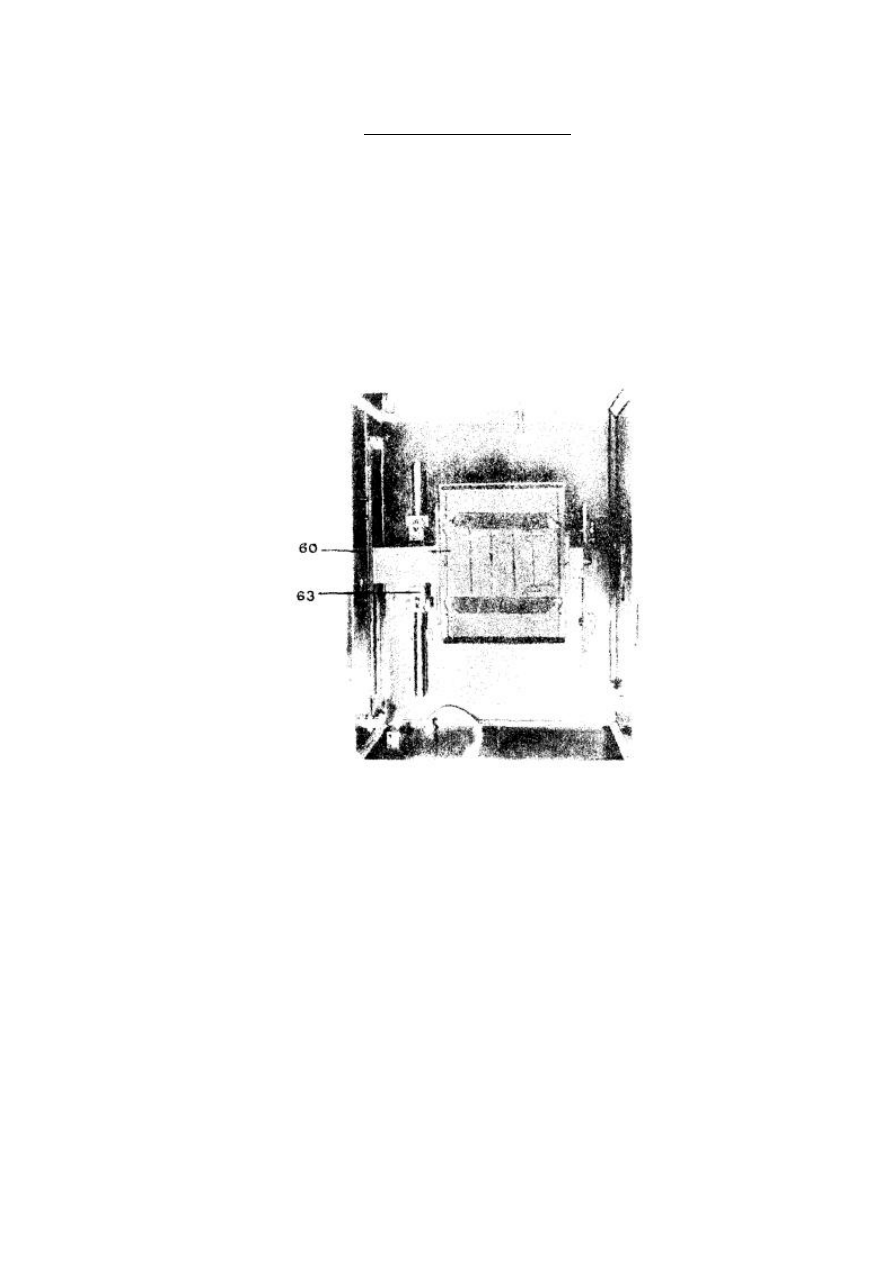

Фотопроектирующий  блок,  служащий  для  фотопроектирования  трансформированного

изображения,  состоит  из  светонепроницаемого  шкафа  и  содержит  каретки  x

ф

  и  y

ф

 60 (рис.

14). Каретка x

ф

 (на рис. не видна) при помощи держателя, имеющего отверстие для стопора

61 (рис. 9), жестко  соединена  с  кареткой 11 (рис. 9, 11) прибора  и  через  окно 62 на  ней
можно  устанавливать  фотокассету 63. Стопор 61 укреплен  на  боковой  стенке
фотопроектирующего блока и служит для фиксации положений координатных кареток 11, 10
прибора  при  установке  и  съеме  фотокассеты.  Фотокассета  содержит  лапки,  к  которым
прижимается  фотоматериал  пластинчатыми  пружинами,  прикрепленными  к  дну  кассеты.

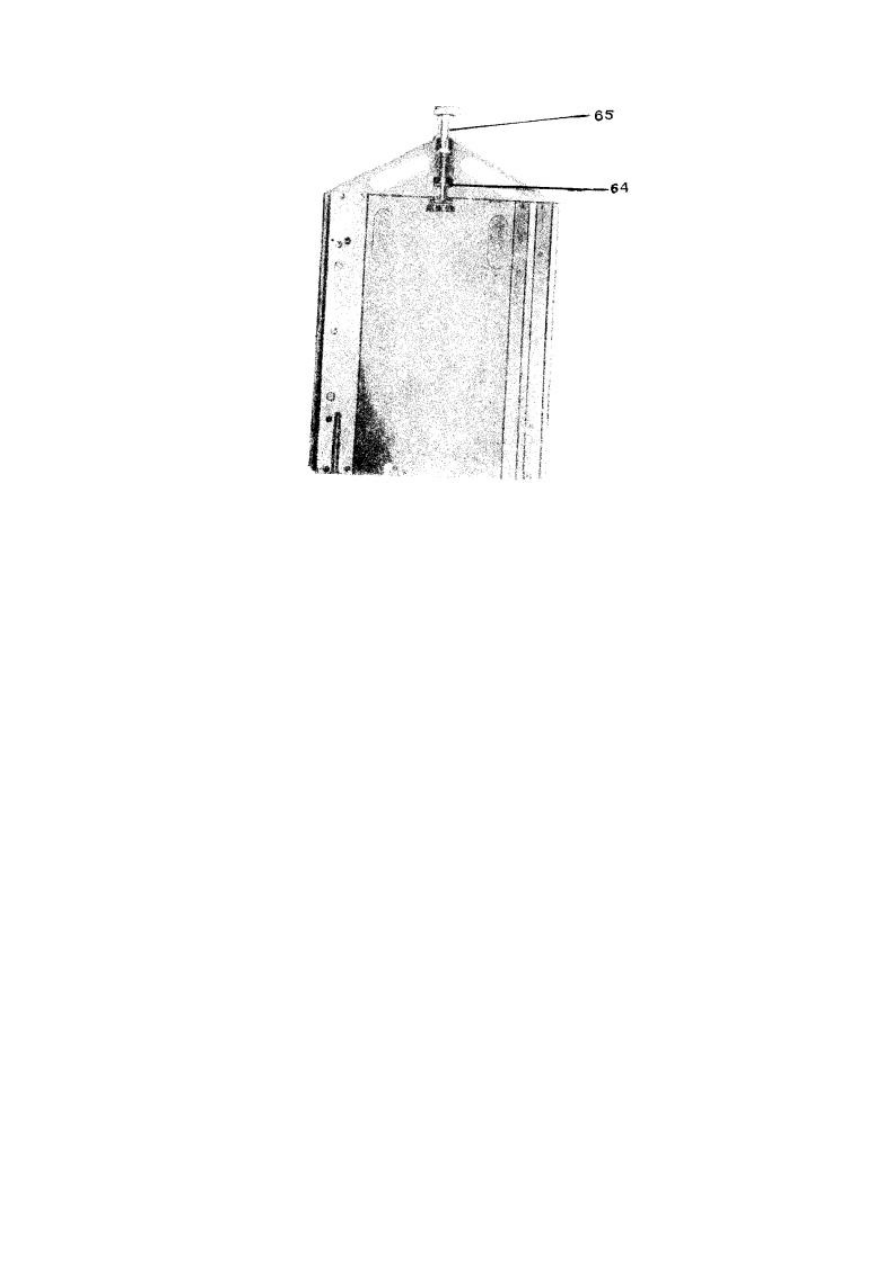

Шибер 64 закрепляется на фотокассете фиксатором 65. Чтобы фотокассета не перемещалась
относительно  держателя  при  установке  и  съеме  шибера,  она  закрепляется  фиксатором 66
(рис. 9).





Рис. 14





Рис. 15

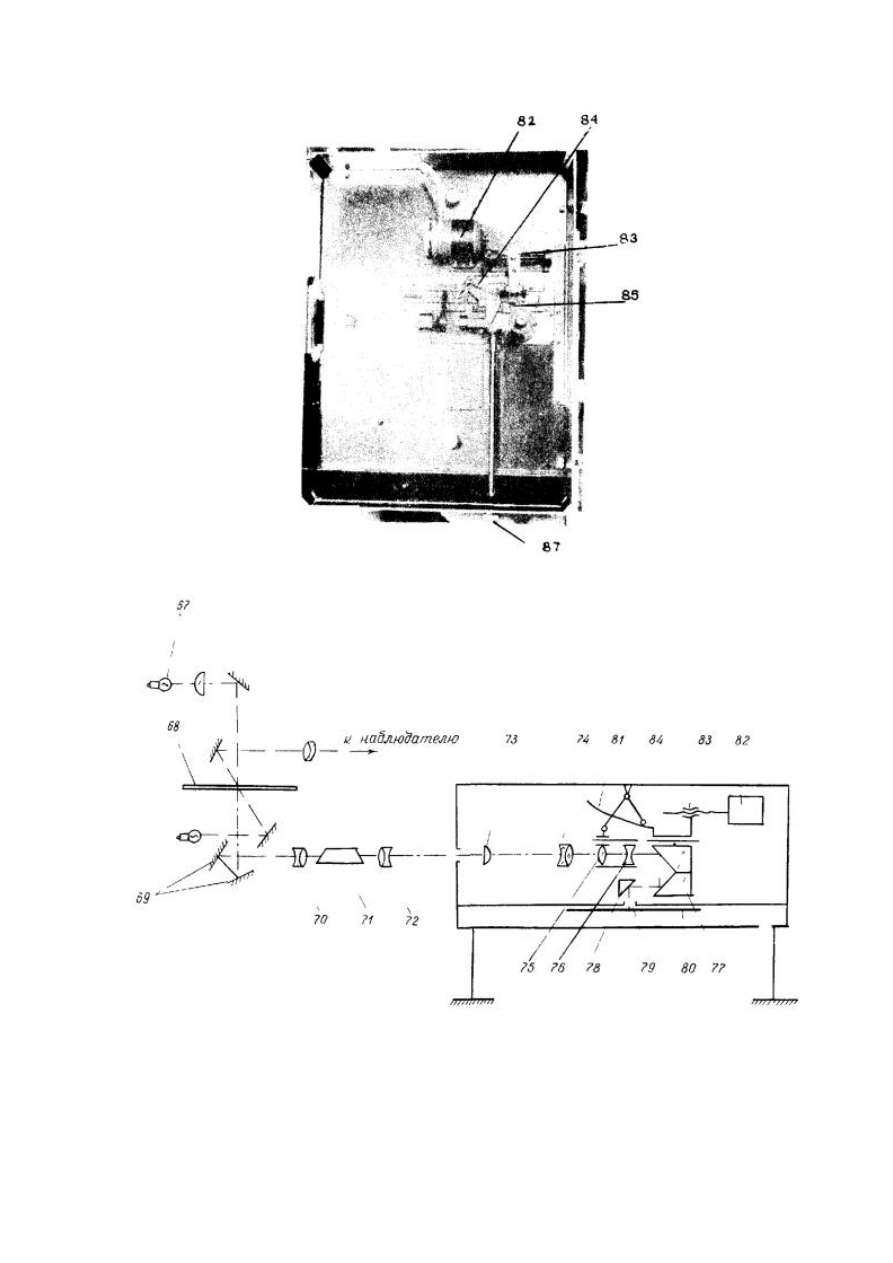

Оптическая  система  фотопроектирующего  блока  (рис. 17) проектирует  участки  правого

снимка  на  фотоматериал  фотокассеты.  Свет  от  осветителя 67 проходит  через  снимок 68 и,
отразившись в системе зеркал 69, попадает в объектив 70, в фокальной плоскости которого
находится  аэроснимок.  Из  объектива 70 свет  выходит  параллельным  пучком,  проходит
призму  Дове 71, объектив 72 и  сходится  в  плоскости  коллектива 73. Фокальная  плоскость
объектива 74 совпадает  с  плоскостью  коллектива,  поэтому  свет  выходит  из  объектива 74
параллельным  пучком,  попадает  в  объективы 75 и 76 панкратической  системы,  благодаря
которым  преобразуется  в  сходящийся  и,  отразившись  от  зеркал 77 и 78, пройдя  щелевую
диафрагму 79, попадает на фотоматериал 80. Зеркала 77 и лекало 81 (рис. 17) располагаются
на каретке, которая перемещается синхронно с кареткой 36 (рис. 11) от сельсина-приемника
82  через  винт  с  откидной  гайкой 83 (рис. 16), изменяя  тем  самым  длину
фотопроектирующего  луча,  а  следовательно,  и  масштаб  изображения.  На  той  же  каретке
размещается  объектив 75 панкратической  системы,  который  перемещается  лекалом  через
угольник 84, с целью сохранения постоянства резкости в плоскости фотокассеты.





Рис. 16





Рис. 17



При  подготовке  к  ортофототрансформированию  требуется  устанавливать  соответствие

между  длиной  фотопроектирующего  луча  и  значением Z прибора,  для  чего  имеется  шкала
85.

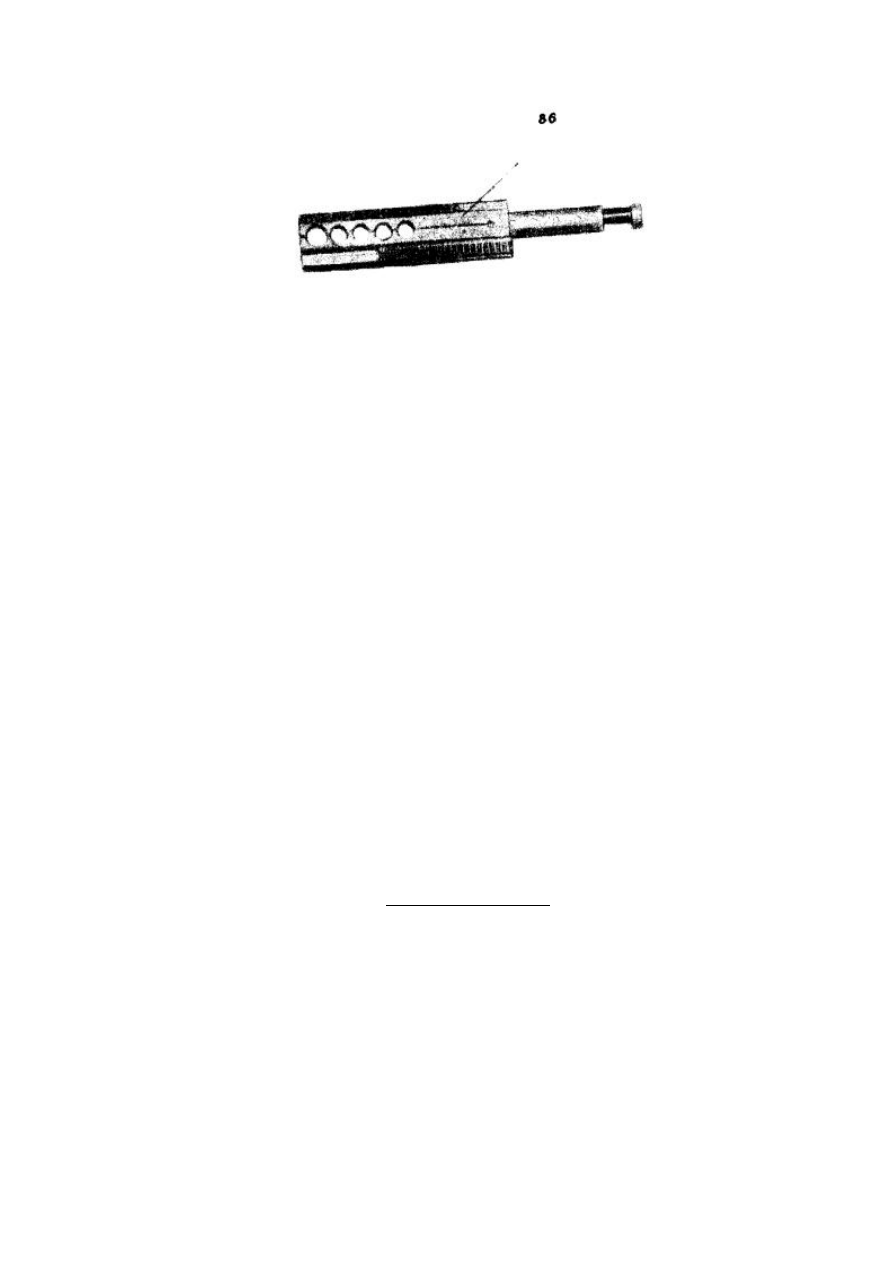

В фотопроектирующем блоке находится съемный суппорт 86, на котором смонтированы

маркирующая и щелевые диафрагмы (рис. 18).





Рис. 18



Для установки щелевой диафрагмы имеется рукоятка 87 со шкалой, на которой показаны

значения  длин  щелевых  диафрагм.  Положение  каждой  щели  фиксируется  фиксатором 88
(рис. 9).



Автоматическое

перемещение

координатной

каретки 10 (рис. 10) при

фототрансформировании осуществляется протяжным механизмом 89 (рис. 12). Двигатель 90
протяжного механизма связан с ходовым винтом каретки 10 прибора через телескопический
вал и редуктор. Изменение скорости перемещения каретки осуществляется рукояткой 91.



Для  перемещения  координатной  каретки 11 (рис. 11) прибора  на  величину  длины  щели

при переходе на следующую полосу сканирования имеется шаговый механизм 92. С валом
каретки 11 прибора двигатель 93 шагового механизма соединяется при помощи карданного
шарнира  и  редуктора. Заданная  величина  перемещения  каретки 11 устанавливается  винтом
94.  Двигатель 93 располагается  на  суппорте,  который  в  рабочем  положении  закрепляется
рукояткой 95. При изменении взаимного положения дисков шагового механизма их выводят
из контакта с помощью рукоятки 96.



Управление  работой  шагового  и  протяжного  двигателей  осуществляет  командное

устройство,  на  штоке 97 (рис. 12) которого  находятся  подвижные  ограничители 98,
используемые  для  установки  диапазонов  автоматического  перемещения  координатной
каретки 10 в зависимости от размера площади ортофотоснимка. На штоке 99, соединенном с
кареткой 10, располагаются  два  подвижных  кулачка 100, подающих  импульсы  через
микропереключатели  на  реле  времени,  замыкающее  цепь  питания  двигателя  шагового
механизма в начале и конце полосы в процессе фототрансформирования. Для накола точек в
масштабе  модели  имеется  устройство,  прикрепленное  к  каретке 11, содержащее  цангу  с
иглой  и  соленоидом 101 (рис. 11). Включение  соленоида  осуществляется  ножной  педалью
102 (рис. 9).



В  приборе  имеются  распределительные  щитки 103 (рис. 9), 104 (рис. 12), на  которых

располагаются  тумблеры.  С  целью  защиты  прибора  от  поломок  предельные  положения
кареток ограничены системой предупредительной сигнализации.



Блок электропитания



Блок  электропитания  (рис. 19) обеспечивает  стабилизированное  напряжение  всех

электродвигателей,

следящей

системы

и

ламп

подсветки

снимков

при

ортофототрансформировании.  На  панели  блока  располагаются  тумблер  «Сеть» 105 общего
включения рукоятка 106 для регулировки реле времени «выдержка», тумблеры напряжения
107/12  В, 108/110 В;  тумблер 109 реверса  электродвигателя  шагового  механизма;  рукоятка
110  включения  подсветки  правого  снимка;  рукоятка 111, предназначенная  для  изменения
скорости движения каретки 10 прибора, четыре предохранителя 112 и сигнальная лампа 113.
