ГКИНП-43. Руководство по созданию топографических фотокарт - часть 10

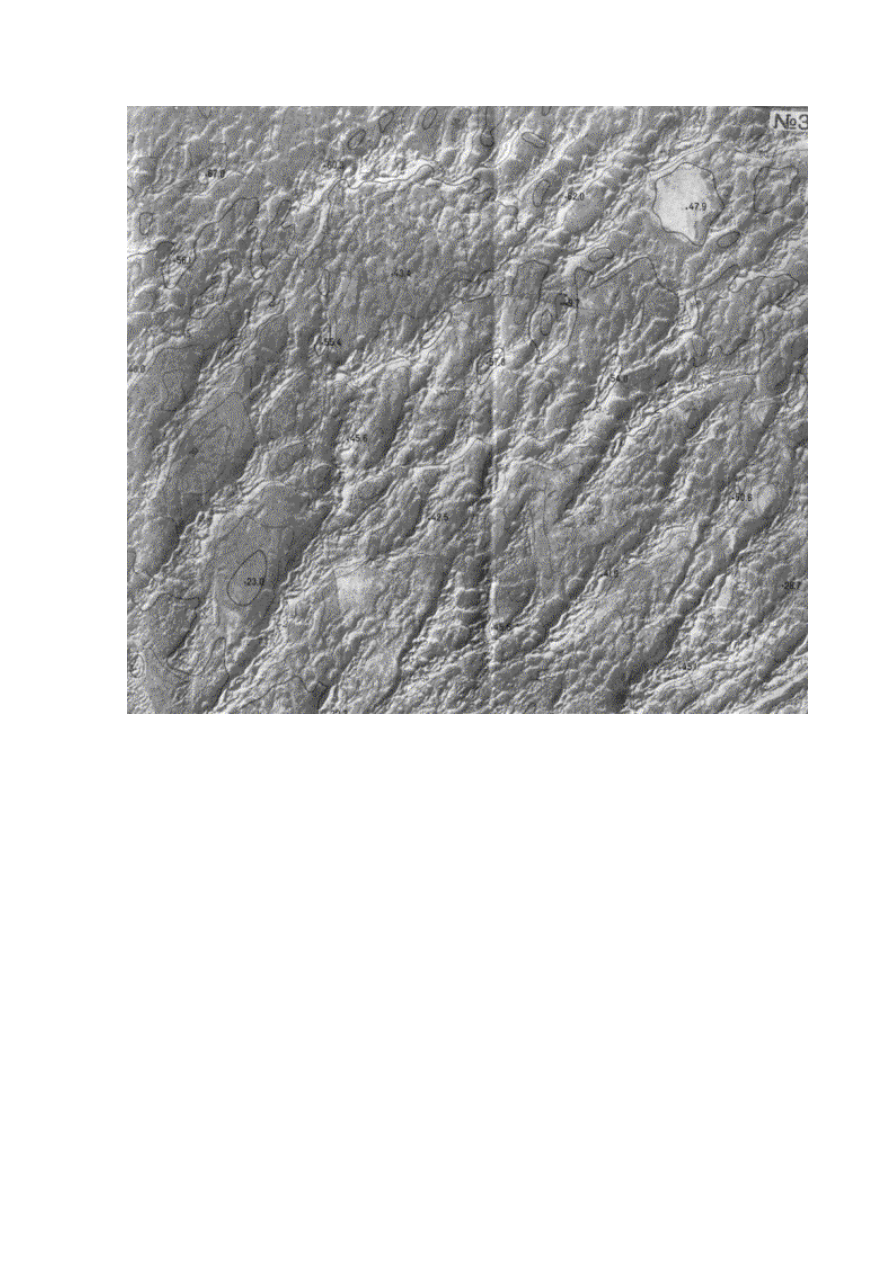

№ 3. Фрагмент универсальной фотокарты, воспроизведенной полиграфическим путем.

Пустынный район.

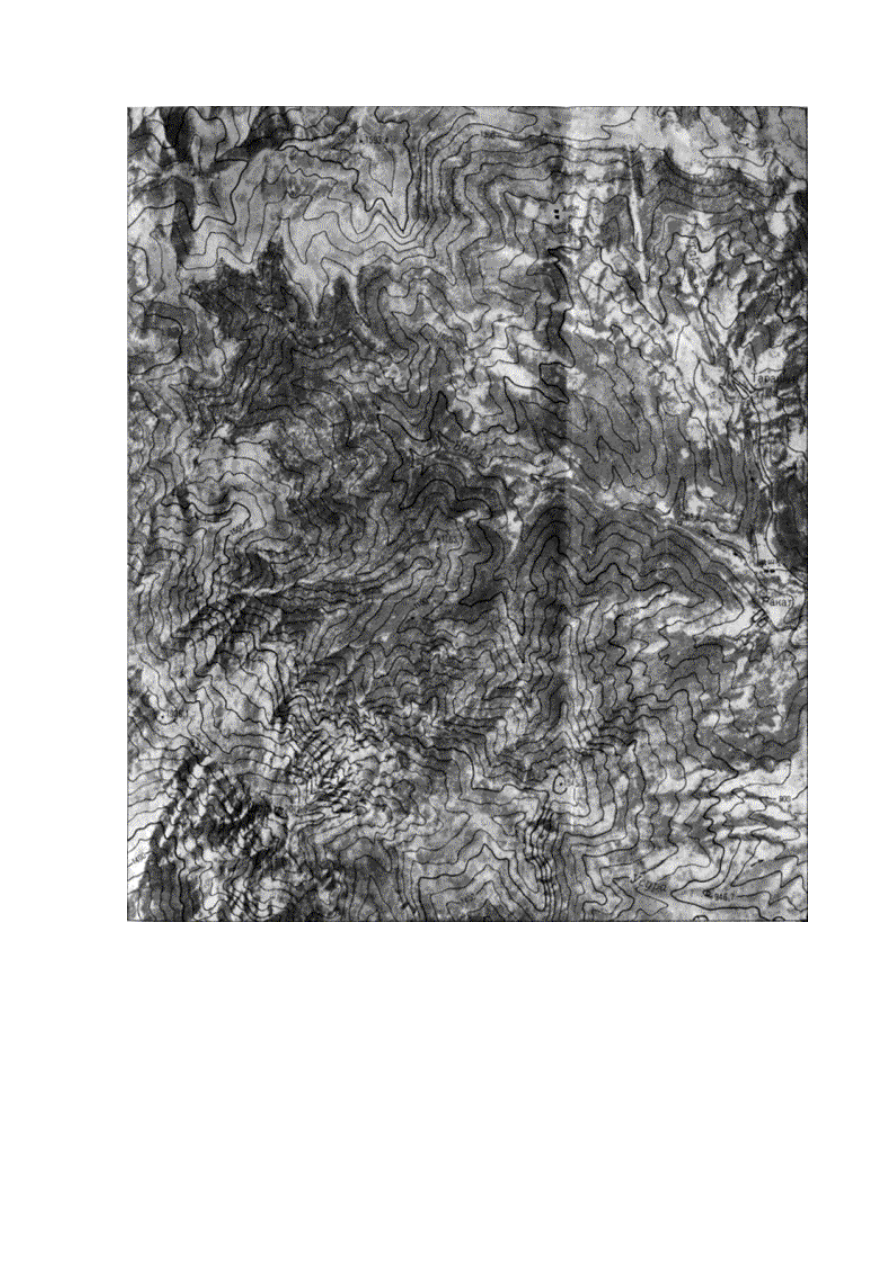

№ 4. Фрагмент специализированной фотокарты геологического назначения; воспроизводится

фотографическим путем. Горный район.

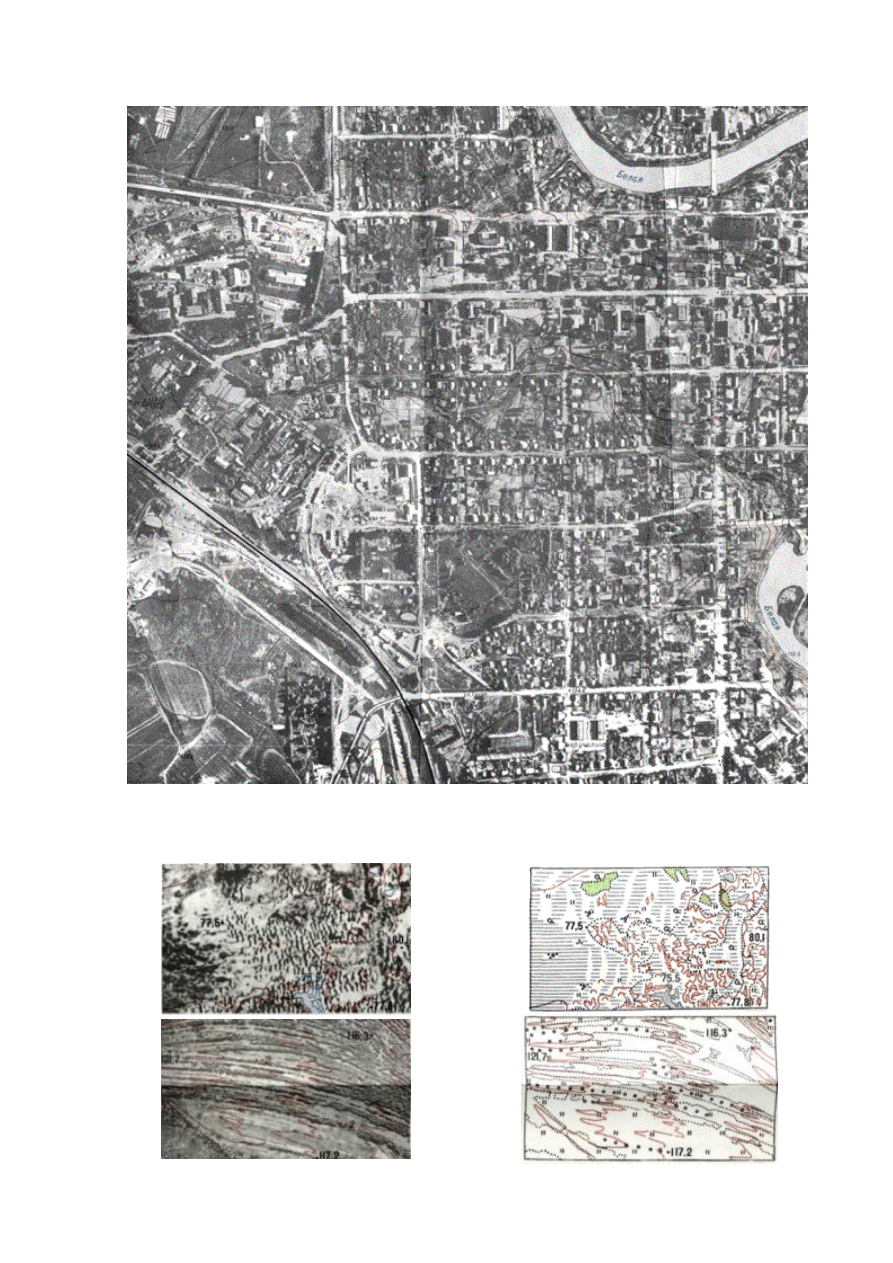

№ 5. Фрагмент специализированной фотокарты градостроительного назначения,

воспроизведенной полиграфическим путем. Средний город.

ФОТОКАРТА

ТОПОГРАФИЧЕСКАЯ КАРТА









ФОТОКАРТА

ТОПОГРАФИЧЕСКАЯ КАРТА

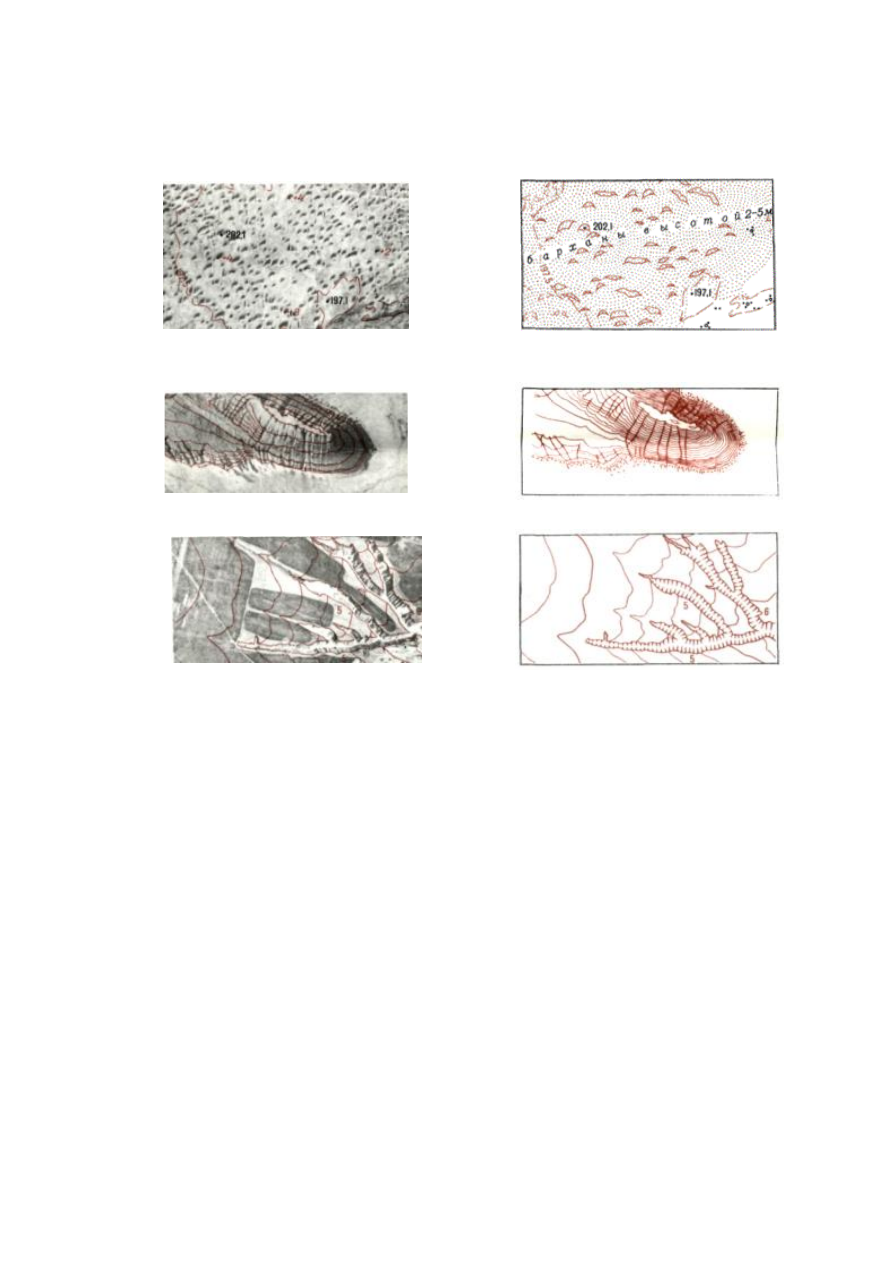

Микрорельеф болот и пойменный микрорельеф (передаются аэрофотоизображением и

характеристиками относительной высоты)





Микрорельеф песков (передается аэрофотоизображением и характеристиками относительной

высоты)





Крутые склоны - проводятся не все горизонтали; осыпи (наносится только верхняя граница)





Овраги (наносится только верхняя граница)

№ 6. Примеры изображения рельефа на фотокарте.
