3. ВЫСОТНАЯ ОСНОВА

Определение

отметок

пунктов

планового

обоснования

производится

нивелированием.



При  нивелировании  возможно  использование  следующих  инструментов:

нивелиров,  оптических  теодолитов  и  теодолитов  с  уровнем  при  вертикальном  круге.

Целесообразно  использовать  современные  нивелиры  с  самоустанавливающейея  линией

визирования.



Нивелирование  производится  отдельными  ходами,  системой  ходов  и  замкнутыми

полигонами между марками и реперами III и IV класса.



Невязки в полигонах или, ходах не должны превышать величины ±50

L

мм, а

при значительных уклонах местности эти невязки будут ± 10

n



мм, где L — число

км в ходе или полигоне, п — число станций.



Длины  ходов  допускаются:  на  застроенной  территории  не  более  1,  а  на

незастроенной территории — не более 1,5 км.



Подробное описание работ по созданию планово-высотного съемочного обоснования

дано в «Руководстве по топографическим съемкам в масштабах 1 : 5000, 1 :2000, 1 :1000 и 1

: 500». Плановые геодезические и съемочные сети.



4. ПЛАНОВО-ВЫСОТНАЯ СЪЕМКА ПОДЗЕМНЫХ КОММУНИКАЦИИ

Съемку  существующих  подземных  коммуникаций  выполняют  в  масштабах  1  :

5000,  1_:  2000,  1:1000  и  1:500.  Выбор  масштаба  съемки  определяется  техническими

инструкциями  и  СНиП  в  зависимости  от  вида  и  стадии  проектирования,  характера

застройки и густоты действующих подземных сетей.



Плановой съемке подземных сетей подлежат: ось коммуникаций, колодцы, камеры,

компенсаторы,  коверы,  сифоны,  контрольные  трубки,  гидранты,  углы  поворота,  места

расположения клапанов



контрольно-измерительной аппаратуры, места присоединений и выпусков, вводы и

места подключений, распределительные шкафы, трансформаторные подстанции, киоски.



При размещении подземных коммуникаций в блоках и туннелях снимается только

одна  сторона  их,  другая  наносится  по  данным  промеров.  При  съемке  кабелей  в  пучках

промеры производят до крайних кабелей.



Съемка  подземных  коммуникаций  может  производиться  или  совместно  с

топографической  съемкой  данного  участка  или  самостоятельно  при  наличии  готового

топографического  плана.  При  использовании  готовых  топографических  планов

производят полевую корректуру: сличение плана с ситуацией на местности, контрольные

промеры  и  досъемку.  Если  поправок  и  досъемок  предвидится  более  50%  содержания

плана, то его вместо корректирования следует снять заново.



В  зависимости  от  площади  застройки,  плотности  строений  и  степени

благоустройства  съемка  может  быть  площадная  или  выполняться  узкой  полосой  вдоль

трассы. Полоса съемки должна быть не менее 20 м от оси коммуникации или специально

устанавливаться  заданием.  Съемка  зоны  размещения  подземных  коммуникаций,

выполняемая  обычно  в  масштабе  1:500  (1:1000)  и  редко  1  :  200,  состоит  из  детальной

съемки  фасадов  (по  улицам  и  проездам),  дворов  (внутриквартальная  съемка)  и  всех

выходов подземных коммуникаций.



Плановое  положение  подземных  коммуникаций  и  относящихся  к  ним  элементов

может быть определено на незастроенной территории от точек съемочного обоснования

или  пунктов  опорной  геодезической  сети,  на  застроенной  территории—от  четко

выраженных  контуров  капитальной  застройки,  от  точек  опорной  геодезической  сети  и

съемочного обоснования.



Планово-высотная  съемка  подземных  коммуникаций  включает  в  себя  следующие

работы:



съемку выходов подземных коммуникаций;



съемку сетей, выявленных с помощью трубокабелеискателей;



съемку элементов подземных коммуникаций в шурфах.





66

Для крупномасштабной съемки подземных коммуникаций могут быть применены

аналитический  и  графо-аналитический  методы  с  использованием  следующих  основных

способов съемки: перпендикуляров, полярного, линейных засечек, створов.



При аналитическом методе съемку (с помощью теодолита, мерной ленты, рулетки,

эккера и т. п.) и составление абрисов выполняют непосредственно в поле, а плана — в

камеральных условиях.



При  графо-аналитическом  методе  съемка  углов  кварталов  и  капитальных  зданий,

поворотов  линии  застройки  и  других  основных контуров  производится  аналитически,  а

остальных контуров, в том числе и всех выходов подземных коммуникаций,—графически

на мензуле.



 Съемка  выходов  подземных  коммуникаций  производится  так  же,  как  и  съемка

твердых  контуров  ситуации.  При  производстве  съемки  обязательно  выдерживаются  все

требования,  установленные  «Инструкцией  по  топографической  съемке  в  масштабах  1  :

5000,  1  :  2000,  1  :  1000  и  1  :  500»,  1973  г.,  в  части  формы  засечек,  длин  и  количества

промеров, точности измерений.



При  наличии  специального  задания  центры  колодцев  координируются.  В

незастроенной  территории  люки  колодцев  и  камер  координируются  всегда.  Если

координирование  производится  с  одного  пункта  геодезической  основы,  то  обязательно

измеряется твердый угол, т. е. производится визирование не менее чем на два смежных

пункта геодезической основы, а линии измеряют мерной лентой.



У колодцев с круглой крышкой снимается ее центр, у прямоугольных и квадратных

люков и камер снимают два угла и замеряют их длину и ширину. Если прямоугольный

люк  примыкает  к  бортовому  камню,  то  снимается  один  его  угол  и  измеряется  длина

решетки.



При съемке подземных коммуникаций способом линейных засечек (рис. 82) делают

не менее трех линейных промеров от четко выраженных деталей зданий и сооружений.

Допустимые  расстояния  к  контурам  не  должны  превышать  длины  мерного  прибора

(ленты или рулетки).



При съемке элементов подземных коммуникаций способом перпендикуляров (рис.

83) длину перпендикуляра измеряют металлической рулеткой или лентой.



Длина перпендикуляров не должна превышать:



8 м в масштабе 1 :2000;



6 м в масштабе 1 : 1000;



4 м в масштабе 1 : 500.



При  применении  эккера  длину  перпендикуляров  можно  увеличить  до  60  м  при

съемке  в  масштабе  1  :2000,  40  м  при  съемке  в  масштабе  1  :  1000,  20  м  при  съемке  в

масштабе 1 : 500.

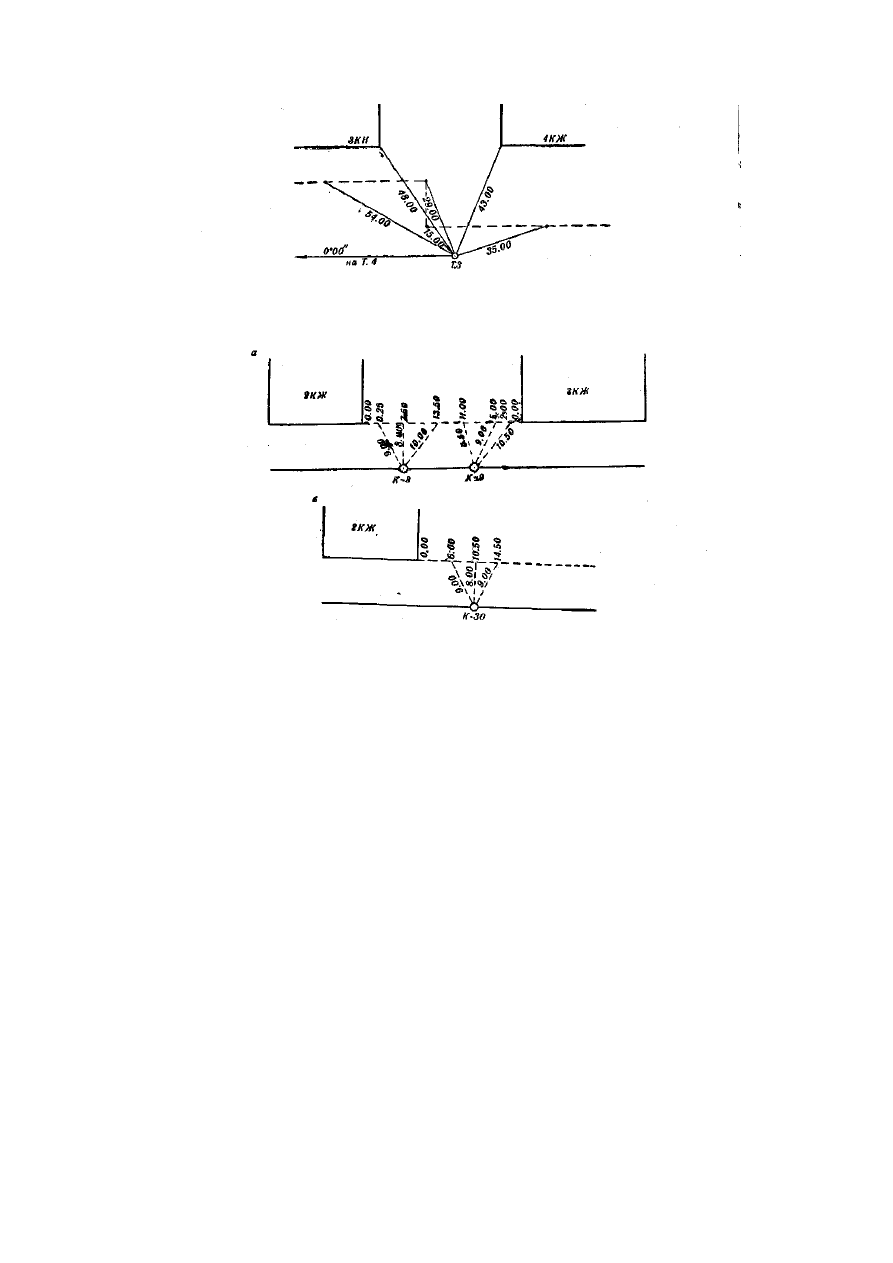

Рис. 82. Съемка способом линейных засечек

Рис. 83. Съемка способом перпендикуляров







Перпендикуляры длиной более 4 м подкрепляют линейными засечками длиной не

более 20 м. Не следует применять очень короткие перпендикуляры (менее 0,50 м), так как

при этом затрудняется накладка ситуации.







67

Рис.84 Съемка полярным способом



Полярный  способ  (рис.  84)  съемки  элементов  подземных  коммуникаций

применяется  при  значительном  удалении  коммуникаций  от  пунктов  съемочного

обоснования. Линии могут измеряться лентами, стальными рулетками или оптическими

дальномерами ДН-10, ДНР-06 и др.







Рис. 85. Съемка способом створов:

а— створ между твердыми точками; б — створ-продолжение



Способ  створных  промеров  (рис.  85)  при  съемке  подземных  коммуникаций

применяется в основном в населенных пунктах с прямолинейной застройкой. При этом

способе положение точки определяют методом перпендикуляров или засечками от линии

створа между твердыми точками или на продолжении его. Расстояние от твердых точек

до произвольно выбранных на линии створа определяют путем измерений с точностью не

ниже 1 : 2000. Длина продолженного створа не должна быть более половины расстояния

между твердыми точками и не должна превышать 60 м.



Допустимые  расстояния  от  точки  стояния  до  снимаемых  точек  подземных

коммуникаций при измерении лентой или оптическим дальномером составляют:



250 м в масштабе 1:2000;

180 м в масштабе 1:1000;

120 м в масштабе 1:500



Съемка подземных коммуникаций, выявленных с помощью трассоискателей, может

производиться  всеми  известными  методами,  обеспечивающими  точность,  достаточную

для  составления  плана  горизонтальной  съемки  застроенных  территорий  в  принятом

масштабе, согласно требованиям инструкции.



Съемке  скрытых  подземных  коммуникаций,  кроме  мест  разветвлений  и  углов

поворотов трасс, подлежат точки на прямолинейных участках не реже чем через 50 м.



Съемка подземных коммуникаций должна выполняться одновременно с работой по

выявлению  их  с  помощью  трассоискателя.  Закрепление  найденной  оси  трассы

производится только при наличии специального задания или невозможности производить

съемку и поиск одновременно.



Данные съемки подземных сетей с помощью трубокабелеискателей сопоставляются

с  другими  сведениями,  и  все  расхождения  анализируются.  В  необходимых  случаях

производятся вскрытия шурфами или повторные наблюдения.





68

При  съемке  подземных  коммуникаций  в  шурфах  их  оси  или  края  промеряют  и

привязывают  линейными  промерами  к  углам  зданий,  а  в  незастроенной  территории—к

пунктам геодезического обоснования.



В шурфах, открытых сплошной траншеей, делается двойной промер мерной лентой

или стальной рулеткой по прямой линии между отмеченными точками на фасадах зданий

или  точками  на  линиях  геодезического  обоснования  с  фиксированием  пересекаемых

линий  подземных  коммуникаций  при  помощи  отвеса.  Концы  прямой  линии

привязываются к точкам геодезического обоснования или к точкам опорной застройки.



Все линейные измерения производятся по горизонталям. Если это невозможно по

условиям  залегания  подземных  коммуникаций,  то  предварительно  производится

вынесение  их  проекций  на  поверхность  с  помощью  отвеса  или  выполняется

нивелирование для введения поправок за наклон.



При съемке подземных коммуникаций абрисы ведутся в тетрадях (порядка 10—20

листов) форматом 13X33 см. Бумага должна быть хорошего качества, корешок прочный.

Для записей применяются карандаши средней твердости.



При  ведении  абрисных  журналов  необходимо  придерживаться  условных

обозначений подземных коммуникаций.



На  титульном  листе  абриса  указывают  наименование  организации,  производящей

съемку,  номер  абриса,  район  и  дату  начала  и  конца  производства  работ,  фамилию

производителя работ и адрес. Абрис вычерчивают в произвольном масштабе, добиваясь

четкости  и  наглядности  чертежа.  Надписи  и  цифры  должны  легко  читаться.  Прямые

линии  вычерчивают  по  линейке,  кривые  —  тщательно  от  руки.  Ошибочные  записи  не

стирают, а зачеркивают и надписывают верные.



После  съемки  колодцев  производятся  контрольные  измерения  между  центрами

люков стальной мерной лентой или рулеткой.



Контроль  полноты  и  правильности  съемки  подземных  сетей  осуществляется

непосредственно  в  поле.  Основными  факторами  при  этом  являются  наличие

необходимых  вводов  и  выводов  в  здания  и  сооружения,  отсутствие  необоснованных

изломов  у  трубопроводов,  совпадение  с  видимым  следом  коммуникации.  Расхождения

вновь  определенных  точек  с  ранее  нанесенной  трассой  при  проведении  контрольных

измерений  не  должны  превышать  0,4  мм  в  масштабе  составляемого  плана  и  для  точек,

координаты  которых  определены  аналитически,  не  более  половины  диаметра

трубопровода  (при  прокладках  трубопроводов  диаметром  менее  20  см  допустимые

расхождения 10 см).



Высотная  съемка  элементов  подземных  коммуникаций  производится  с  целью

определения отметок их заложения.



Исходной  высотной  геодезической  основой  для  производства  вертикальной

геодезической съемки служат реперы и марки нивелирования I—IV классов.



Точность  построения  высотной  опорной  сети  зависит  от  величины  уклона

самотечных  сетей.  Если  на  территории  съемки  подземных  коммуникаций  имеются

самотечные линии с уклонами от 0,001 и более, то следует строить нивелирную сеть IV

класса.  Если  величина  уклона  самотечных  линий  менее  0,001,.то  должна  создаваться

нивелирная сеть III класса.



Нивелирование элементов подземных коммуникаций напорных и самотечных сетей

с  уклонами  более  0,001  может  быть  определено  с  точностью  технического

нивелирования, а при уклонах менее 0,001 — с точностью нивелирования IV класса.



Нивелирование  выходов  подземных  коммуникаций  производится  проложением

ходов  нивелирования  от  репера  к  реперу.  При  густой  сети  реперов  нивелирный  ход

прокладывать  необязательно,  в  этом  случае  нивелирование  элементов  подземных

коммуникаций  можно  производить  отдельными  станциями,  опирающимися  на  два

репера.



Отдельно  стоящие  колодцы  можно  занивелировать  от  ближайшего  репера  без

привязки  к  другим  реперам,  если  расстояние  до  репера  не  превышает  100  м.

Нивелирование  колодцев,  расположенных  внутри  кварталов,  во  дворах,  производится

замкнутым  ходом  или  висячим,  проложенным  в  прямом  и  обратном  направлениях.

Нивелированию подлежат обечайки (кольца) люков и поверхность земли (замощение) у

всех  колодцев.  В  колодцах  водопровода  нивелируются  верх  труб,  дно  колодца,  изломы
