ГКИНП-39. ТОПОГРАФИЧЕСКИЕ СЪЕМКИ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 (ПОДЗЕМНЫЕ КОММУНИКАЦИИ) - часть 11



41

выходное напряжение на 1—2 ступени и нажать кнопку повторного включения КН2, при этом

разрывается цепь самоблокировки, и генератор вновь возобновит работу.

Блок  питания  состоит  из  двух  аккумуляторных  батарей  типа  ЗМТ-6  и  зарядного

устройства (рис. 47), собранного по мостовой схеме на четырех диодах типа Д202. Первичная

обмотка трансформатора рассчитана на включение в сеть напряжением 220 В.

Приемное  устройство  трассоискателя  (рис.  48)  представляет  собой  усилитель  низкой

частоты с избирательным элементом (приемной антенной) на входе. Избирательным элементом

является контур магнитной антенны, настроенной на частоту, близкую к 1000 Гц. Согласование

контура с входом усилителя осуществляется при помощи эмиттерного повторителя, собранного

на транзисторе Т1 типа МП39Б.

Усилитель  собран  на  транзисторах  Т2—Т5  по  два  каскада  со  взаимосвязанным

смещением, обеспечивающим высокую стабильность усиления.

Включение  и  выключение  поискового  устройства  осуществляется  выключателем,  а

регулирование  громкости  —  потенциометром  К.5.  Схема  питается  от  двух  последовательно

включенных элементов типа 1,ЗФМЦ-0,25.

Конструктивно прибор выполнен в виде трех отдельных блоков (рис.49):

1) блок генератора,

2) блок питания,

3) поисковый контур.

Генератор  помещен  в  металлический  корпус,  на  боковую  стен  ку  которого  выведены

стандартные разъемы для подключения питания, нагрузки и заземления, предусмотрена защита

от неправильного подключения питания по полярности.

Органы управления генератора и контроля работы выведены на лицевую панель (рис. 50):

тумблер  включения  генератора  1,  ручка  переключения  выходного  напряжения  2,  тумблер

переключателя  режима  работы  генератора  (импульсный  или  непрерывный)  3,  кнопка  4

повторного  включения  генератора  при  выключении  его  защитой,  предохранитель  5,

вольтамперметр 6 с кнопкой 7, контрольная лампочка 8.





42

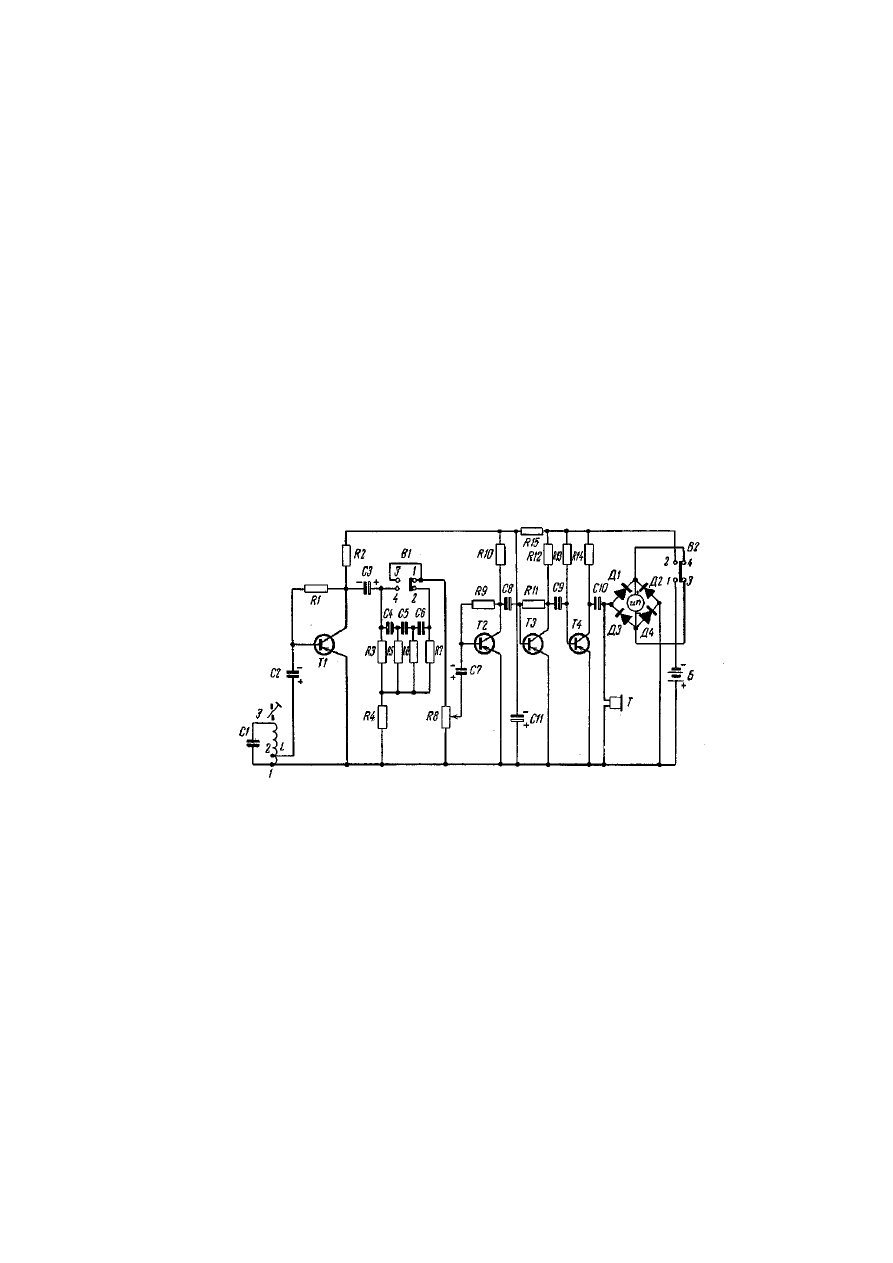

Рис. 48. Принципиальная электрическая схема приемного устройства ТПК-1

Рис. 49. Комплект прибора ТПК-1:

1-генератор; 2—аккумуляторная батарея; 3— приемное устройство; 4—заземлитель; 5 —

головные телефоны; 6 — стандартный разъем

Рис. 50. Генератор ТПК-1 (вид со стороны лицевой панели)

Шкала  переключателя  выходного  напряжения  градуирована  на  10  положений,

изменяющих  выходное  напряжения  от  1  до  200  В.  Размеры  корпуса  генератора  293*165*177

мм. Масса блока генератора 4,2 кг.

Блок  питания  состоит  из  двух  батарей  аккумуляторов  ЗМТ-  б  зарядного  устройства,

принадлежностей  и  размещен  в  металлическом  ящике  размером  275  X  180  X  170  мм.  На

боковую стенку ящика выведен стандартный разъем для подключения генератора.





43

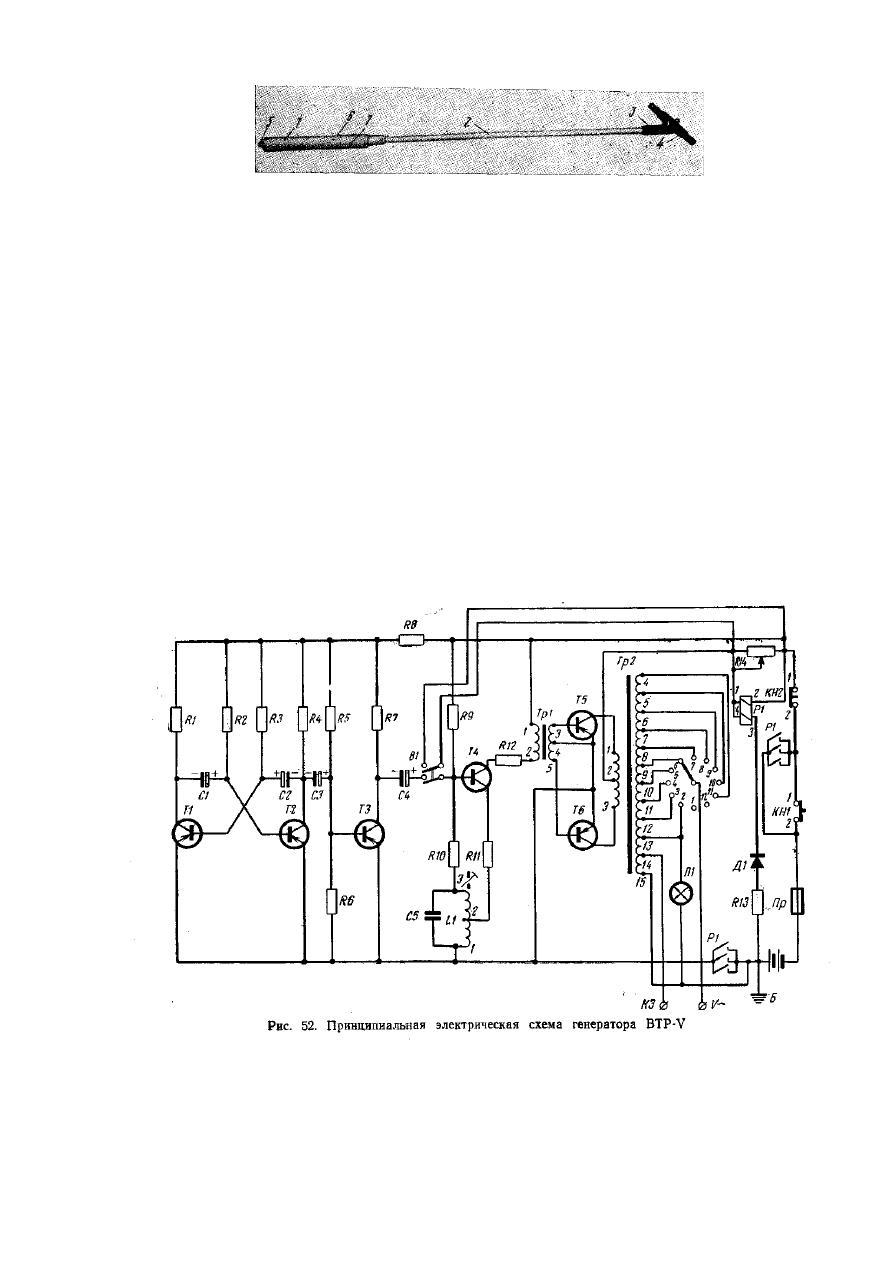

рис.51. Приемное устройство ТПК-1:

(1-рукоядка;2-штанга;3 — разъемные щечки: 4 —трубчатый корпус антенны (экран),

 5-разъем малогабаритный; 6 - движковый переключатель; 7- ручка регулировки

усиления

Аккумуляторы  в  отсеке  размещены  так,  что  неправильное  включение  по  полярности

исключено. Масса блока питания в комплекте 9 КГ.

Приемное устройство (рис. 51) выполнено в виде дюралюминиевой трубчатой штанги, на

одном из концов которой крепится магнитная антенна с экраном под углом 45° к штанге, а на

другом  конце  в  рукоятке  помещена  монтажная  плата  приемника  с  элементами  питания,

движковый  переключатель  и  регулятор  усиления.  В  торцовую  часть  рукоятки  вмонтирована

розетка разъема для головных телефонов.

Общая масса укладки приемного устройства с соединительным кабелем 2.8кг.

Трассоискатель ВТР-V

Высокочувствительный  трассоискатель  ВТР-V  относится  к  приборам  первого  класса  и

рассчитан для работы в диапазоне температур окружающего воздуха от -40 до +40 C

Выходная  мощность  генератора  50Вт.Масса  комплекта  трассоискателя  26  кг.

Трассоискатель  ВТР-Vвыполнен  из  двух  функциональных  блоков:  передающего  (  генератор

звуковой частоты ) и приемного (приемная антенна и усилитель)

Генератор состоит из задающего генератора, модулятора выходного каскада и выходного

трансформатора

(рис

52)







44



Задающий  генератор  представляет  собой  генератор  LС,  собранный  по  трехточечной

схеме  на  транзисторе  Т4  типа  П4В,  и  служит  для  формирования  колебаний  тока  звуковой

частоты 1000 ± 20 Гц.

Модулятор,  включающийся  тумблером,  собран  по  схеме  мультивибратора  на

транзисторах Т1 и Т2 типа П40 и служит для создания импульсного режима работы генератора.

Выходной  каскад  выполнен  по  двухтактной  схеме  на  транзисторах  Т5  и  Т6  типа  П210.

Выходной  трансформатор  обеспечивает  согласование  генератора  с  различными  нагрузками.

Выводы секций трансформатора подсоединены к переключателю на 12 положений, с помощью

которого подачу выходного напряжения в искомые прокладки можно менять в пределах от 1 до

200 В.

Защита  генератора  от  перегрузки,  в  случае  неправильности  подключения  источника

питания по полярности, осуществляется на реле типа РКМ и диоде Д7Ж.

В качестве источника питания применены щелочные аккумуляторные батареи типа КН-

10 (ГОСТ 9240—59) или КН-14 (ФБЗ. 576. 022ТУ).

Приемное устройство трассоискателя ВТР-V (рис. 53) состоит ;из двух основных узлов:

поискового контура (ферритовой антенны) и усилителя, выполненных раздельно.

Электрическая  схема  усилителя  имеет  четыре  каскада  усиления,  собранных  на

транзисторах  Т1  —  Т4  типа  П39Б,  включенных  по  схеме  с  общим  эмиттером.  Входной

контурL1C1  настроен  на  частоту  генератора  (1000  ±  20  Гц).  Согласование  сопротивления

контура с первым каскадом усилителя осуществляется за счет подключения лишь части витков

катушки L1.

Первые три каскада охвачены обратной связью по напряжению.



Рис. 53. Принципиальная схема приемного устройства трассоискателя ВТР-V



Для  обеспечения  помехоустойчивости  приемного  устройства  в  схему  введен  полосовой

КС фильтр верхних частот с полюсом затухания на частотах 50 Гц. При включении фильтра КС

уровень  полезного  сигнала  снижается  в  2  раза,  а  сигнала  помех  —  в  35  раз.  Переменное

сопротивление  К5  регулирует  величину  сигнала  на  входе  второго  каскада  усилителя,

обеспечивая плавную регулировку выходного напряжения, что необходимо для более точного

определения трассы.

Питание  приемного  устройства  осуществляется  от  батареи  типа  КБС-Х-0,70  (КБС-Л-

0,50).

Конструктивно  прибор  состоит  из  трех  узлов:  генератора,  приемного  устройства  и

аккумуляторной батареи (рис. 54).

Генератор  (рис.  55)  вмонтирован  в  металлический  футляр  с  крышкой,  в  котором  при

транспортировке размещаются усилитель . приемного устройства, соединительные провода (3

м), головные телефоны, ЗИП, магнитоконтакт.

Органы  управления  генератора  состоят  из  кнопки  включения  1  и  выключения  2

генератора,  сигнальной  лампочки  3,  предохранителя  4,  тумблера  включения  модулятора  5,

переключателя выходного напряжения 6, клемм для подключения исследуемой коммуникации

7,  клемм  для  подключения  нагрузки  в  виде  короткого  замыкания  8,  клемм  для  подключения

аккумуляторной батареи 9.
