ГКИНП-39. ТОПОГРАФИЧЕСКИЕ СЪЕМКИ В МАСШТАБАХ 1:5000, 1:2000, 1:1000, 1:500 (ПОДЗЕМНЫЕ КОММУНИКАЦИИ) - часть 4



13

Таблица 5 Диаметры труб безнапорной канализации



Условный

проход,

мм

диаметры труб,мм

керамических

бетонных

железобетонных  асбестоцементны

х

внутрен

ний

наружн

ый

внутрен

ний



наруж

ный

внутрен

ний

наруж

ный

внутре

нний

наружн

ый

 1

 2

 3

4

 5

6

7

 8

 9

100

125

150

200

250

300

350

400

450

500

550

600

700

800

900

1000

1200

1500



-

125

150

200

250

300

350

400

450

500

550

600

-

-

-

-

-

-



-

161

188

240

294

350

406

460

518

572

628

682

-

-

-

-

-

-



-

-

150

200

250

300

350

400

-

500

-

600

-

-

-

-

-

-

-

-

210

280

350

420

270

540

-

660

-

180

-

-

-

-

-

-

-

-

-

-

-

300

350

400

-

500

-

600

700

800

900

1000

1200

1500



-

-

-

-

-

380

430

500

-

620

-

720

840

960

1080

1200

1440

1780

100

123

147

195

243

291

338

386

-

482

-

576

-

-

-

-

-

-

116

139

165

215

265

315

364

414

-

514

-

612

-

-

-

-

-

-





Колодцы по своему назначению можно подразделить на:

—  линейные,  сооружаемые  на  прямых  линейных  участках,  и  там,  где  изменяютcя

диаметры или уклоны труб(рис, 9, а); .

Поворотные  или.«угловые»  (рис.  9,б  )  располагаемые  в  местах,  изменения  направления

труб; колодцы на более крупных коллекторах называются камерами;

—-узловые,  устанавливаемые  на  соединении  сходящихся  коллекторов  (рис.  9,в)и  на

присоединениях к уличной сети;

промывные,  устраиваемые  сбоку  линии  для  периодической  ее  промывки  при

незначительном уклоне труб или недостаточной для самоочищения скорости течения жидкости

(рис. 9,г)

—  перепадные,  предназначенные  для  гашения  скорости  на  быстротоках  при  резком

падении профиля (рис. 9, д);

—сбросные, устраиваемые при подходе коллектора к насосной станции и имеющие трубу

аварийного выпуска в реку, море или водоем для сброса стока при аварии.

Люки  колодцев  на  проезжей  части  дорог  устанавливаются  вровень  с  поверхностью

проезжей  части,,  а,  в  зеленой  зоне  или  на  незастроенной  территории  —  выше  поверхности

земли.

Переходы  канализации  через  реки  и  овраги  осуществляются  путем  укладки  напорных,

изогнутых в вертикальной плоскости трубопроводов, называемых дюкерами (рис. 10).



14

Дюкеры обычно прокладывают не менее чем из двух трубопроводов (один запасной). По

концам  дюкера  устраиваются  камеры  входная  и  выходная.  Входная  камера  имеет  аварийный

выпуск.

Если нет возможности спустить сточные воды из пониженных мест, устраивают станции

перекачки  и  по  напорным  трубопроводам  поднимают  сточные  воды  из  пониженных  мест.

Напорная канализация оборудуется задвижками, вантузами, выпусками, как на водопроводной

сети



а)









г)





д)

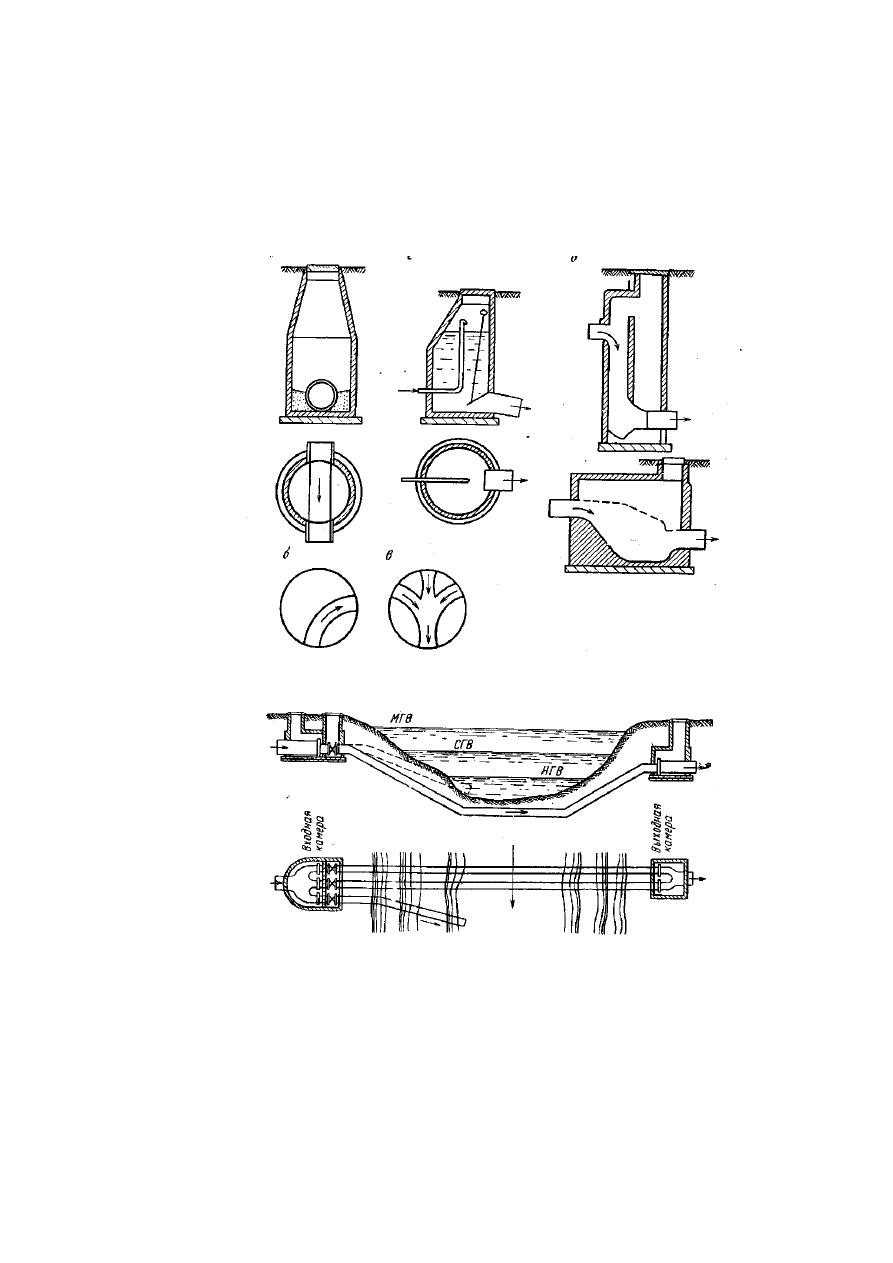

Рис. 9. Колодцы канализации: а — линейный; б — поворотный; в — узловой; г— промывной; д —

перепадный





Рис. 10. Дюкер



Газоснабжение

Газовое хозяйство населенных мест состоит из сети трубопроводов, транспортирующей

газ  от  газораспределительных  станций  (ГРС)  (природный  газ)  или  газовых  заводов

(искусственный газ), газорегуляторных пунктов (ГРП) к потребителям.

Газопроводы в зависимости от давления газа в них разделяют на следующие категории:

— низкого давления (менее 0,05 кгс/см

2

);



— среднего давления (от 0,05 до 3 кгс/см

2

);

— высокого давления (до 12 кгс/см

2

). На газовых сетях устанавливаются:



15

— задвижки (рис. 11) для включения и выключения отдельных участков газопровода;

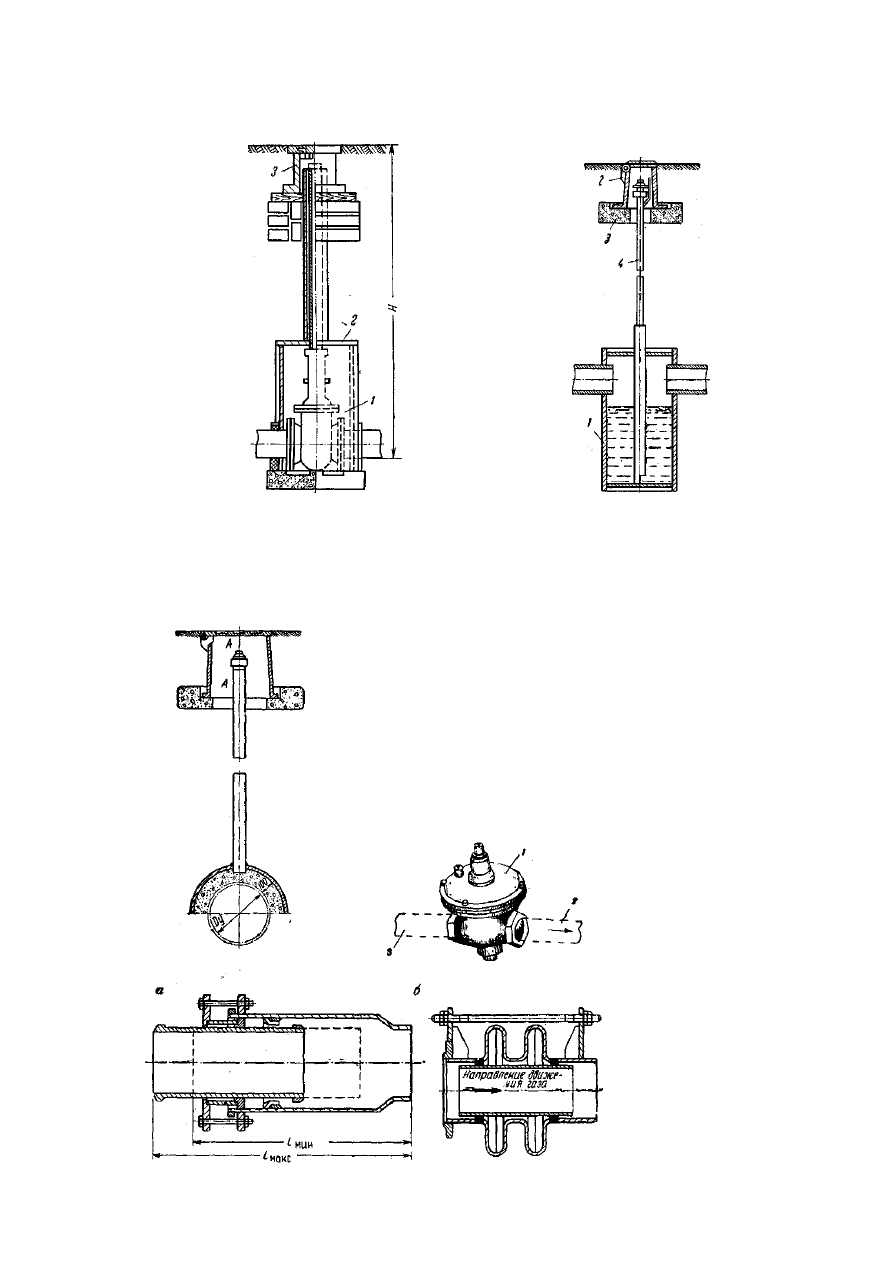

Рис 11Задвижка в защитном кожухе





Рис 12 сборник конденсата для

1-задвижка,2-защитный кожух для





газопроводов влажного газа

сальника ,3-металлический ковер







низкого давления :

















1-корпус,2-ковер,3-подушка

















4-трубка для удаления конденсата



Рис.13 Контрольная (нюхательная)трубка





























Рис. 15. Регулятор давления.:

1 —коробка мембраны; 2 —

выход газа пониженного

давления; 3 — вход газа

повышенного давления



16

Рис. 14. Компенсаторы:

а -- сварной одинарный; б — низовой

— конденсационные горшки (рис. 12) для сбора и удаления из транспортируемого газа

конденсированной воды;

—  контрольные  (нюхательные)  трубки,  располагаемые  в  сетях  высокого  давления  над

каждым стыком труб, среднего давления — через 100 м, низкого давления — через 200 м (рис.

13), для контроля за утечкой газа из труб;

— компенсаторы (рис. 14) для гашения температурного воздействия на трубы;

— регуляторы давления, которые служат для снижения давления газа в газопроводах и

устанавливаются в местах подключения

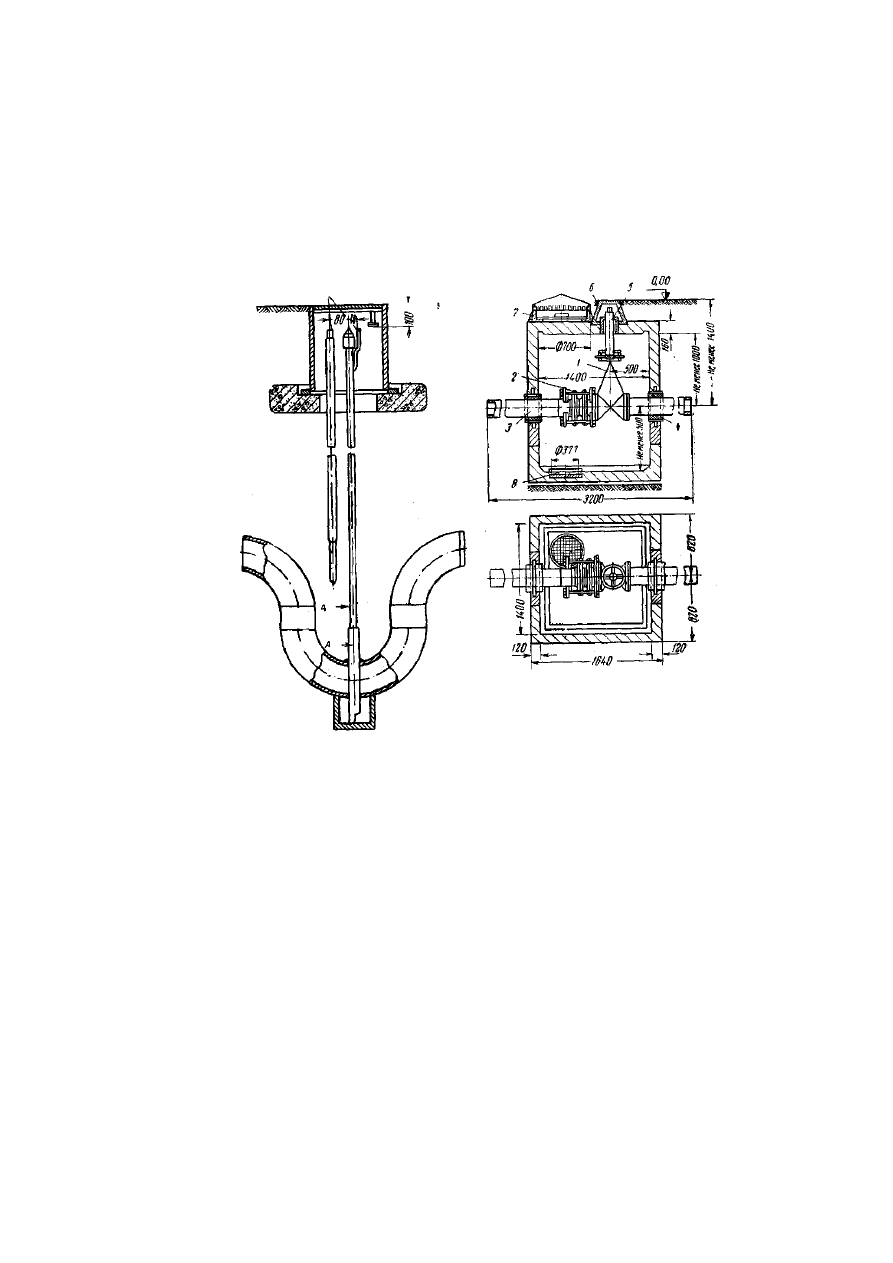

Рис.16 Заливной сифон



Рис. 17.

 Железобетонный колодец

для установки задвижек диаметром. 100—400 мм:

1 — задвижка; 2 — двухлинзовый компенсатор;

 3 — труба газопровода; 4 — сальниковое уплотнение;

 5 — шток задвижки; 6-ковер;

7 —входной люк; 8 — водосборник



сети  среднего  давления  к  сети  высокого  давления  или  сети  низкого  давления  к  сети

среднего давления (рис. 15);

— заливные сифоны (рис. 16).

Задвижки,  конденсационные  горшки  и  контрольные  трубки  выводятся  на  поверхность

земли и плотно прикрываются металлическими крышками — коверами.

Колодцы (рис 17)устраиваются из влагостойких материалов, в днищах колодцев имеются

приямки  для  сбора  воды.  Защитные  коверы  устраиваются  на  бетонных  основаниях.  Трубы

проходящие через основания под оголовок коверов ,перпендикулярны к плоскости основания.

Люки  колодцев  на  проезжей  части  дороги  укладываются  заподлицо  с  уровнем  дорожного

покрытия  ,на  незамощённых  проездах  устанавливаются  выше  уровня  проезда  на  5см.  с

устройством вокруг них отмостки шириной 1 м.
