10.  Законченные  оформлением  оригиналы  корректируются.  После  корректуры  с

оригиналов  получают  штриховую  пробу  в 4 краски  (синяя,  красная,  черная,  коричневая)  в
количестве:



а) 10 совмещенных оттисков на картбумаге;



б) 2 совмещенных  оттиска  на  ватмане  для  изготовления  красочного  оригинала  врезок  и

специального содержания (ЭХО);



в) 1 оттиск  на  полуватмане  с  оригинала  синей  краски  для  макета  вод  и  границ  (синим

цветом);



г) 1 оттиск на полуватмане с 3-х оригиналов (синего, черного и коричневого цветов) для

макета фоновой окраски суши.



11. В издание передаются:



а) 4 издательских оригинала на пластике;



б) оригинал сплошной отмывки рельефа;



в) макет вод и границ;



г) красочный оригинал спецсодержания основной карты и врезок;



д) макет фоновой окраски суши.



ВЕДОМОСТЬ



распределения элементов содержания карты по краскам



1. Оригинал синей краски:



артографическая сетка и её оцифровка, внутренние рамки карты (для условных знаков и

текста),  внешняя  и  внутренняя  рамки  врезок,  береговая  линия,  гидрография,  пунсоны
населенных пунктов, административные границы, гидрографические подписи, болота, урезы
воды  изотермы  января  на  врезках  и  их  подписи,  минимальные  температуры  января,
преобладающее  направление  ветра  в  январе,  роза  ветров  в  январе  для  Горького,  шашки  в
легенде, контур квартала г. Горького, гр-ца оледенения на Геологической карте, длины дуг
параллелей в км.



2. Оригинал черной краски:



внешняя  рамка  карты,  зарамочное  оформление,  заголовок,  масштаб,  железные  и

безрельсовые дороги, знаки полезных ископаемых, отметки высот, орографические надписи,
административные  надписи,  надписи  населенных  пунктов,  краеведческих  объектов,  знаки
краеведения,  текст  условных  знаков  и  краеведческих  объектов,  штриховка  на  карте
растительности, оцифровка фоновых контуров, механический состав на «Почвенной карте».



3. Оригинал красной краски:



-  даты  основания  городов,  историко-революционные  памятники,  границы  заповедников,

изотермы июля и их надписи, максимальные температуры июля, роза ветров для Горького в
июле, стрелки направления ветра в июле, изогипсы и их подписи на «Геологической карте».



4. Оригинал коричневой краски:



-  горизонтали,  контуры  ареалов  на  «Геологической», «Почвенной»  картах  и  «Карте

растительности».



ТЕХНОЛОГИЯ

составления, оформления и подготовки к изданию карты «Тульская и Рязанская

области», учебная физическая со сведениями по краеведению м-ба 1:500000

Карта составляется в уменьшенном в 2 раза масштабе на одном листе, на 2-х оригиналах

(контура + надписей).



Размер карты по внутренним рамкам для составления 38,0×52,5 см.



Размер карты по рисунку для составления 43,0×54,5 см.



Формат бумаги для печати 93×116.



1. Сфотографировать черный оттиск с листа № 5 карты СССР м-ба 1:2,5 млн., изд. 1976 г.

с увеличением до м-ба 1:1000000.



Получить негатив.



2. С негатива (п. 1) изготовить голубую копию на жестком ватмане, расположив рисунок

согласно макету компоновки.



3. На голубой копии (п. 2) составить географическую основу (гидрографию, населенные

пункты, границы) по редакционному плану и условным знакам, откорректировать его.



4. С откорректированного составительского оригинала (п. 3) получить голубую копию на

ж/ватмане с уменьшением до м-ба 1:2000000, для составления географической основы карт-
врезок и провести составление.



5.  На  составительском  оригинале  географической  основы  (п. 3) провести  дальнейшее

составление объектов специального содержания.



6.  Составительский  оригинал  (п. 5) корректируется  и  затем  с  него  получить

аргентотипную копию на ж/ватмане в размерах издания; проводится досоставление легенды
и текста по краеведению.



7. С откорректированного составительского оригинала географической основы  для карт-

врезок (п. 4.) получить 3 аргентотипные копии на жесткой основе для составления врезок.



8.  На  аргентотипных  копиях  для  карт-врезок  (п. 7) составить  специальное  содержание

каждой  карты,  заголовки,  масштабы  легенды.  Откорректировать  их,  затем  вмонтировать  в
составительский оригинал (п. 6) по макету компоновки.



9. Изготовить на пластике общий составительский оригинал подписей.



10. Провести редакционный просмотр оригиналов перед сдачей в оформление.



В оформление передаются:



а)  Составительский  оригинал  географической  основы + спецсодержания  (аргентотипная

копия);



б) Оригинал подписей.



11.  Оформление  проводится  на 5 оригинала  черчением  на  пластике  в  масштабе  издания

(синей,  черной,  красной,  коричневой  красок  и  оригинал  сплошной  отмывки  рельефа).  Для
этого  составительский  оригинал  фотографируется  в  масштабе  издания  и  изготовляют 4
голубые  копии  на  пластике  и  одну  голубую  копию  на  жестком  ватмане  для  оригинала
сплошной отмывки рельефа.



Кроме  того,  перед  оформлением,  изготовить  для  утверждения  и  работы  редактора 8

совмещенных оттисков - основа - синим, шрифт - черным.



Оформление проводится в условных знаках для учебных физических карт со сведениями

по краеведению.



12.  Изготовить  оригинал  сплошной  отмывки  рельефа  основной  карты  и  красочные

оригиналы основной карты и карт-врезок.



13. Изготовить штриховую пробу в м-бе 1:500000 в размерах карты по внутренним рамкам

76,0×105,0  см  в 4 краски  в  цветах  издания  (синяя,  красная,  коричневая,  черная  краски)  в
количестве 10 экз. на картбумаге, из них 2 экз.- с отмывкой рельефа; 2 экз. на ватмане для
красочного  оригинала  основной  карты  и  карт-врезок  (он  же  макет  вод  и  границ); 1 экз.  на
полуватмане, совмещенный с 3-х оригиналов (синий, черный, коричневой красок) для макета
фоновой окраски суши основной карты.



14.  Законченные  и  откорректированные  оригиналы  передаются  на  изготовление

штриховой пробы.



На красочную пробу передаются:



а) Издательские оригиналы на пластике:



- синей краски;



- черной краски;



- коричневой краски;



- красной краски;



б) Оригинал сплошной отмывки рельефа;



в) Красочный оригинал (он же макет вод, границ);



г) Макет фоновой окраски суши основной карты.



15. Красочную пробу печатать в м-бе 1:500000 в размерах карты по внутренним рамкам

76,0×105,0 см. Красс. проба печатается в 10 красок.



ВЕДОМОСТЬ

распределения элементов содержания карты по оригиналам и краскам для учебной

физической карты со сведениями по краеведению «Тульская и Рязанская области» м-

ба 1:500000

№№

п/п

Название элементов

Название

оригинала

Цвета в

издании

1

Пунсоны  населенных  пунктов,  гидрография  и  её  подписи,  озера,
болота,  границы,  отметки  урезов  вод,  внутренняя  рамка,
картографическая сетка, её оцифровка, шашки в легенде, шкала высот,
изотермы  января,  преобладающее  направление  ветра  в  январе,  роза
ветров в январе, минимальная температура воздуха в январе.

контура

синяя

2

Железные дороги, безрельсовые дороги, отметки высот и их надписи,
знаки  полезных  ископаемых,  знаки  достопримечательностей  (кроме
знака:

места,

связанные

с

революционным

движением).

Орографические

надписи,

надписи

населенных

пунктов

и

административных  единиц;  текст  сведений  по  краеведению,  текст
легенд,  заголовок  и  надписи  к  шкале  высот,  линейный  и  численный
масштабы, заголовок карты и карт-врезок, внешняя рамка, зарамочное
оформление.

подписей

черная

3

Границы  заповедников  и  заказников,  даты  основания  населенных
пунктов,  места  событий,  связанных  с  революционным  движением,
изотермы  июля,  максимальная  температура  воздуха,  преобладающее
направление ветра в июле, роза ветров в июле.

спецсодержание

красная

4

Горизонтали, контура спецсодержания и их надписи на картах-врезках. спецсодержание  коричневая

Приложение 6

УСЛОВНЫЕ ЗНАКИ

ДЛЯ СЕРИИ УЧЕБНЫХ ФИЗИЧЕСКИХ КАРТ РЕСПУБЛИК, КРАЕВ И ОБЛАСТЕЙ

СССР СО СВЕДЕНИЯМИ ПО КРАЕВЕДЕНИЮ

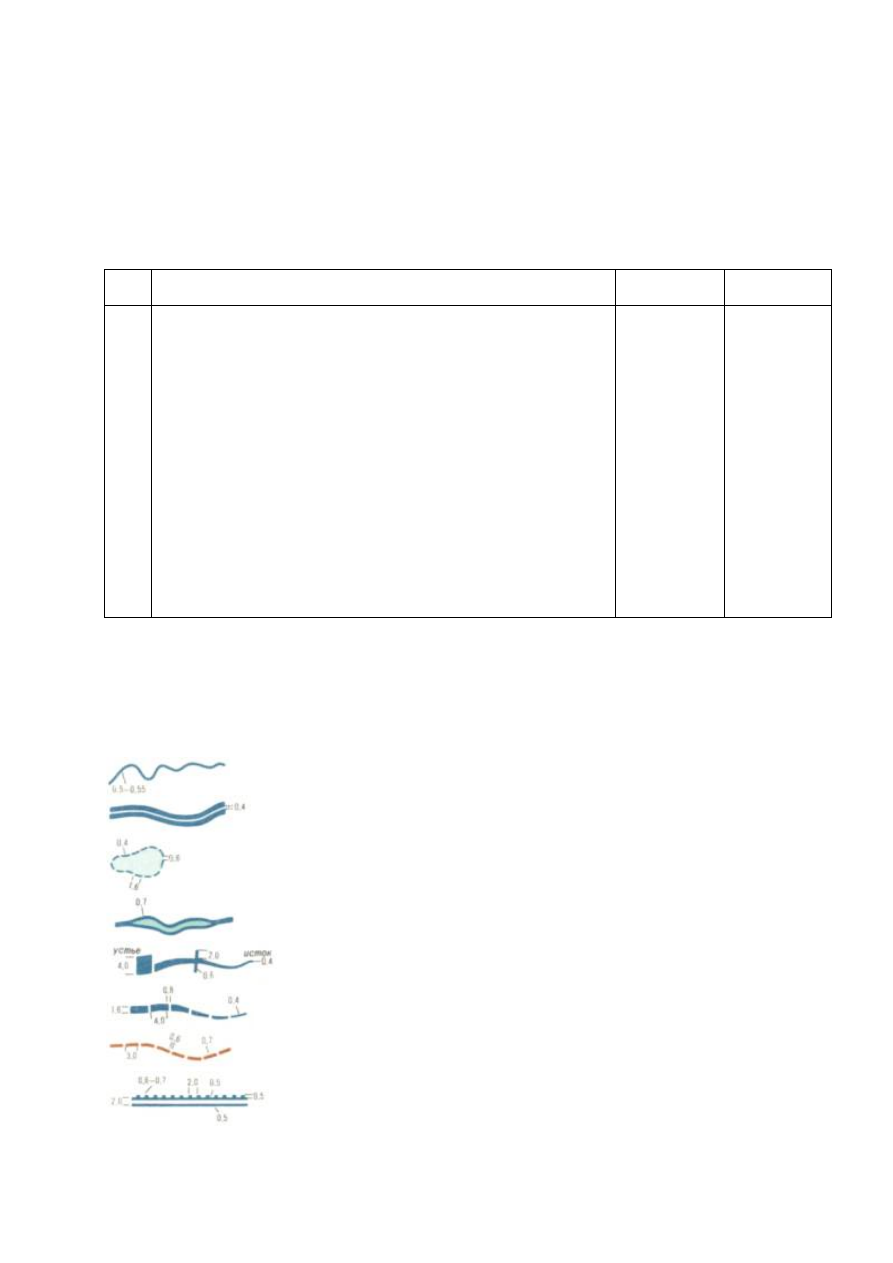

ГИДРОГРАФИЯ





Береговая линия морей, крупных озер





Реки судоходные





Береговая линия пересыхающих озер





Береговая линия водохранилищ





Реки с постоянным течением, водопады, пороги





Реки пересыхающие





Сухие русла рек (вади)





Каналы судоходные





Каналы мелиоративные



Примечания: 1) Озера пресные окрашиваются голубым цветом (сетка).
2) Озера соленые - фиолетовым.
3) Водохранилища - заливкой голубого цвета.
4) Судоходные каналы не закрашиваются.

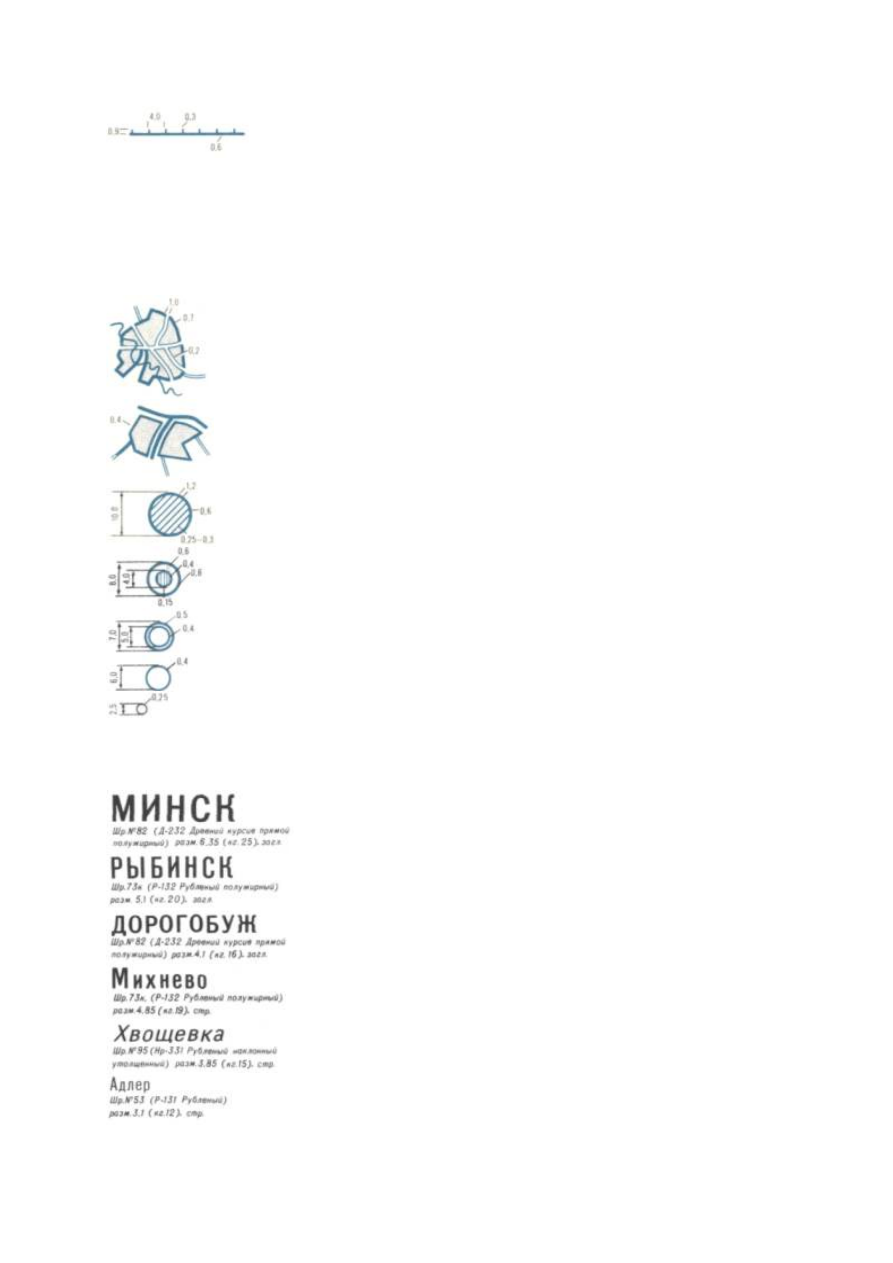

НАСЕЛЕННЫЕ ПУНКТЫ



а) По числу жителей





более 3000000 жителей





от 1000000 до 3000000 жителей





от 500000 до 1000000 жителей





от 100000 до 500000 жителей





от 50000 до 100000 жителей





менее 50000 жителей





Удаленные части города



Примечание.  Столицы  республик,  центры  краев,  областей,  автономных  областей  и  автономных  округов
выделяются красным цветом

б) По типу поселений





Столицы республик, центры областей, краев





Города республиканского, областного подчинения





Города районного подчинения





Поселки городского типа





Населенные пункты сельского типа





Удаленные части города
