Приложение 2

к п. 2.5.2

Перечень типового оборудования и приборов для топографических работ на шельфе и

внутренних водоемах

пп

Наименование

Единица

измерения

Необходимое

количество

Примечание

1 2

3

4

5

1

Лебёдки  типа  ЛМ-006  или  ЛМ-046  с
тросом

шт. 2

Оснащаются
мотошлюпки,

катера,

мотоботы, сейнеры.

2

Кабельная  лебёдка  типа  ЛК-2  или
кабельной вьюшки ВЭС/3-2

шт. 1

Оснащаются  сейнеры  и
подобные типы судов.

3

Лебёдка  типа  ЛЭРОК-0,5  или  лебёдки
«Океан» (малые) с тросами

шт. 1

Оснащаются
крупнотоннажные суда

4

Тросы запасные для лебедок

м 300





5

Кран-балки

шт. 2





6

Блок-счетчики 0-17

шт. 2





7

Скобы №№ 1, 2, 3, 4

шт. 30





8

Гаки самовыкладывающиеся

шт. 1





9

Канифас-блоки для тросов до 6 мм

шт. 3





10  Канифас-блоки для тросов до 12 мм

шт. 3





11  Вертлюги шариковые

шт. 10





12  Тросовые зажимы разных калибров

шт.





13  Наметки

шт. 2





14  Лоты промерные (ручные)

шт. 2





15  Грузы  гидрометрические  (рыбовидные)

ГГР



3



16  Эхолоты типа ПЭЛ (ПЭЛ-3, ПЭЛ-4), ЭРА

шт. 3





17  Гидролокаторы

бокового

обзора

(ЦНИИГАиК)

шт. 1





18  Тарирующее устройство для эхолотов

шт. 1





19  Термометры глубоководные (ТГ)

шт. 20





20  Рамы  для  глубоководных  термометров

РОТ-48



10



21  Батитермографы ГМ-9-111

шт. 1(2)





22  Автоматические

батометры

батитермографы ГМ-7-111

шт. 1(2)





23  Термометры глубомеры (ТГМ)

шт. 4(5)





24  Батометры морские (БМ-48)

шт. 10





25  Электросолемер ГМ-65

шт. 1





26  Измеритель скорости звука МИС-1

шт. 1





27  Угломеры

шт. 1





28  Дночерпатели ДЧ-0.025 или «Океан»

шт. 2





29  Грунтовые  трубки  ГОИНа  (ТГ-1  ТГ-1,5)

или ТНХ, ТНХ-Л

шт. 2





30  Теодолиты

шт. 5





31  Кипрегель с мензулой

шт. 3





32  Светодальномеры 2СМЧ

шт. 2





33  Квантовые  топографические  дальномеры

КТД-1

шт. 2





34  Измерители  колебаний  уровня  моря  типа

ГМ-28

шт. 2





35  Водомерные  рейки  (стационарные  и

переносные)

шт. 4





36  Гидрохимические приборы и посуда





Согласно

Руководству

по

морским

гидрохимическим
исследованиям

Приложение 3

к п. 2.8.3

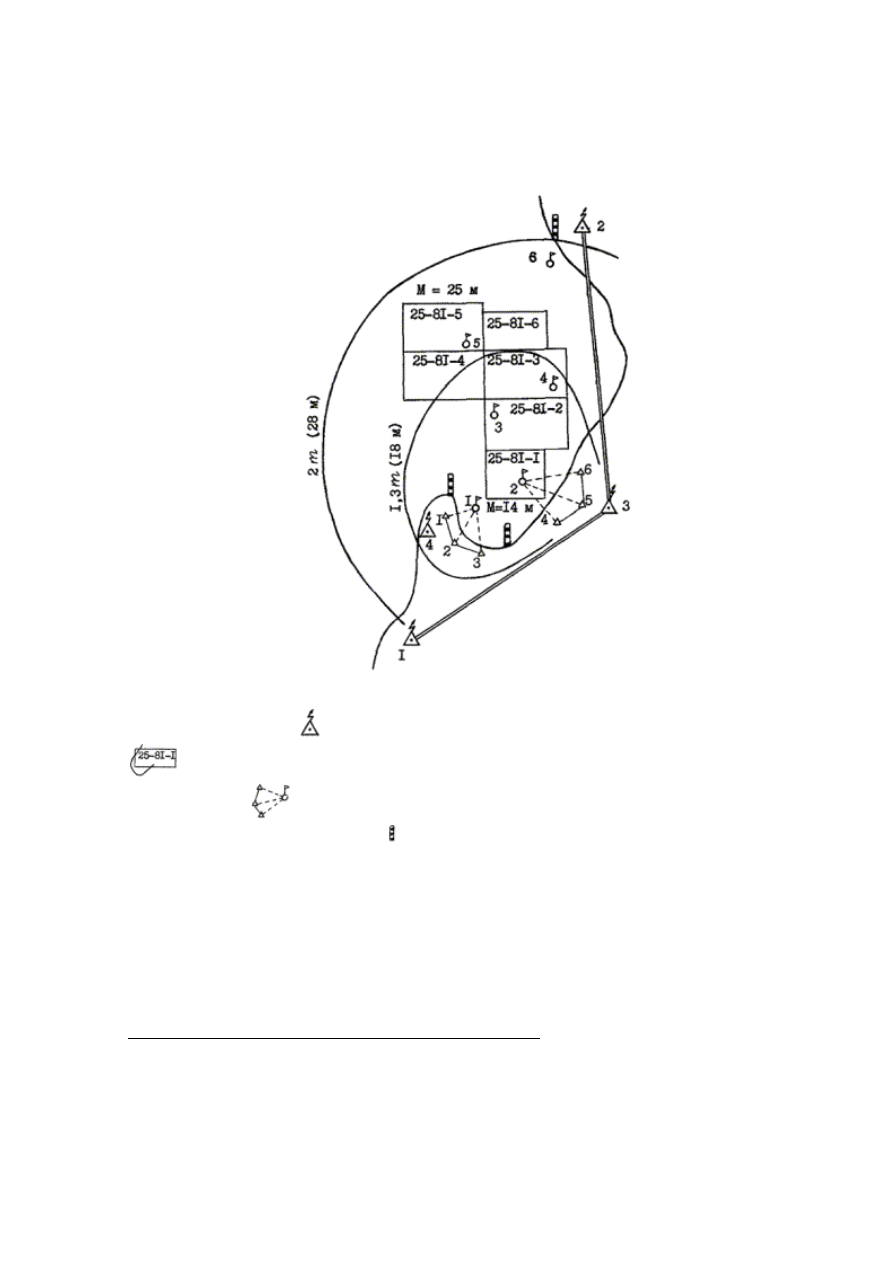

СХЕМА ПЛАНИРУЕМЫХ РАБОТ



Условные обозначения:

 - береговые радиостанции РГС «Поиск»

 - границы рабочих зон РГС и расположение рабочих планшетов в районе съемки

 - морские геодезические вехи и схема их привязки

 - уровенные посты

m - ср. кв. погрешность измерения разности расстояний (m = 0,1 ф.ц., или 14 м)

M - ср. кв. погрешность определения места

Приложение 4

к п. 2.5.1

КРАТКОЕ ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ И

ОБОРУДОВАНИЯ ДЛЯ СЪЁМКИ РЕЛЬЕФА ДНА

1. Приборы и оборудование для определения температуры и солености воды.
Глубоководный  опрокидывающийся  термометр  (ТГ)  служит  для  измерения  температуры

воды.  Он  состоит  из  двух  термометров:  основного  и  вспомогательного  (коррекционного),
заключенных в общий стеклянный герметический баллон. Основной термометр служит для
измерения  температуры  на  глубине,  а  коррекционный - для  определения  температуры
основного  термометра  в  момент  снятия  с  него  показаний  на  судне.  Принцип  действия
глубоководного  термометра  заключается  в  том,  что  после  восприятия  основным
термометром  температуры  воды  на  некотором  горизонте,  он  опрокидывается.  При  этом

столбик ртути, соответствующий измеренной температуре, отрывается от основного объёма
ртути  термометра.  Термометры  изготавливаются  с  разными  шкалами.  Наиболее
распространенные шкалы: от -2 до 8

°С, -2 до 16 °С, -2 до 23 °С, -2 до 32 °С. Погрешность

измерения  температуры  0

°01  С.  Каждый  термометр  имеет  свидетельство  о  поверке,  в

котором приведены инструментальные поправки основного и коррекционного термометров,
коэффициент относительного расширения ртути и объём резервуара основного термометра.
Термометры следует поверять не реже одного раза в год в Центральном бюро поверки или в
другой организации, имеющей право выдавать поверочное свидетельство.

Батометр  позволяет  производить  отбор  проб  воды  для  определения  солености.  Из

существующих  конструкций  широко  применяется  батометр  БМ-48.  Принцип  действия  его
заключается в том, что при ударе посыльного груза о спусковое устройство, оно освобождает
трос,  вследствие  чего  батометр  опрокидывается  на 180

°,  при  этом  крановые  затворы

перекрывают отверстия. Тем самым фиксируется проба воды. В комплект батометра входит
пенальная  рама,  которая  состоит  из  двух  гильз,  представляющих  собой  латунные  трубки  с
прорезями  с  двух  сторон.  На  нижней  обойме  против  трубок  имеются  отверстия,  через
которые

вставляются

глубоководные

термометры

или

термометры-глубомеры.

Укомплектованная  термометрами  рама  крепится  к  батометру.  При  работе  с  термометрами-
глубомерами рекомендуется использовать четырех-пенальные рамы. В них вставляются два
глубоководных термометра и два термометра-глубомера. Недостаток описанной аппаратуры
(батометра  и  прикрепляемых  к  нему  термометров)  заключается  в  том,  что  с  их  помощью
берется  проба  и  измеряется  температура  воды  лишь  на  одном  горизонте.  Это  требует
большой  затраты  времени  на  выполнение  наблюдений  на  станции  и  наличия  большого
количества батометров.

Автоматический  батометр-батитермограф  ГМ-7-Ш  позволяет  с  одновременной  записью

температуры по глубине производить отбор проб на горизонталях: 10, 15, 25, 50, 75, 100, 150,
200  м.  Значение  температуры  записывается  в  виде  кривой  на  стеклянной  пластинке,
покрытой  спецсоставом  с  погрешностью  0

°1  С.  Регистрация  глубины  погружения  прибора

производится с помощью батиблока с погрешностью 1 м. На практике рекомендуется также
использовать  батитермограф  ГМ-9-Ш,  который  по  устройству  аналогичен  ГМ-7-Ш,  но
служит для измерения только температуры воды.

Ареометры постоянного веса служат для определения солености по удельному весу воды.

Ареометр - стеклянный  поплавок  с  тонкой  цилиндрической  шейкой,  в  которую  вставлена
шкала  с  делениями.  В  зависимости  от  плотности  исследуемой  воды  глубина  погружения
ареометра  меняется,  что  фиксируется  по  шкале,  находящейся  в  шейке  прибора.
Промышленностью выпускаются ареометры в большом и малом наборе.

В  комплект  к  набору  прилагается:  поисковый  ареометр  со  шкалой  от 1.0000 до 1.0400,

термометр со шкалой от -5 до 40

°С, ареометрический стакан.

Электросолемеры

предназначены

для

определения

солености

воды

по

ее

электропроводности.  В  практике  работ  применяются  электросолемеры  ГМ-55,  ГМ-56,  ГМ-
65.  Устройство  их  сходно  и  основано  на  бесконтактном  индукционном  методе  измерения
электропроводности  воды.  Наиболее  современным  прибором  является  ГМ-65.  Диапазон
измерений  прибора - 5 - 42 %, точность 0,02 %. Конструктивно  ГМ-65  выполнен  в  виде
переносного блока, состоящего из системы датчика, электронной части и насоса.

Блок питания прибора обеспечивает его работу от сети 127/220 В, частотой 50 Гц или от

аккумуляторов 12 В.

Такие  преимущества,  как  удобство  пользования  в  экспедиционных  условиях,

оперативность  получения  информации,  небольшие  затраты  времени  на  одно  определение,
достаточная точность, создают перспективу широкого внедрения электрических солемеров в
практику топографо-геодезических работ на шельфе и внутренних водоемах.

2. Приборы для наблюдений за уровнем водной поверхности.

Постоянные  водомерные  рейки  могут  быть  деревянные  или  металлические.  Деревянные

постоянные водомерные рейки изготавливаются из бруса сечением 5

×12 см, длиной до 5 м с

шашечными  делениями  по 2 см.  Деления  могут  быть  нанесены  на  одной  стороне
(односторонние  рейки)  или  на  двух  (двухсторонние),  причем  на  двухсторонних  рейках
деления наносятся краской разного цвета: на основной стороне - черной, на дополнительной
-  красной.  Концы  рейки  укрепляются  металлическими  оковками.  Рейка  нумеруется  снизу
вверх от нуля через каждые 10 см.

Металлические  постоянные  водомерные  рейки  представляют  собой  чугунную  литую

доску шириной 16,5 см, толщиной 1 см. Рейки бывают длиной 2,8; 4; 6; 8; 10 и 12 м. Рейка
длиной 2,8 м  представляет  собой  цельный  блок,  остальные  состоят  из  звеньев  по 2 м.
Оцифровка  делений  выполнена  как  и  на  деревянных  рейках.  Применяют  несколько
модификаций металлических реек: ГМ-3, ВГР-40 и др.

Переносные  водомерные  рейки  применяются  для  наблюдений  на  уровенном  посту

свайного  типа.  Длина  реек 1 м.  Деления  нанесены  через 1 см.  Используется  несколько
вариантов переносных реек: РВП-1-49, РВП-2-49, РВП-3, ГР-23.

2. КРАТКИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ САМОПИСЦЕВ УРОВНЯ МОРЯ

Технические данные

Тип

Марка

самописца

Назначение

Диапазон

измерений,

м

Погрешность

измерения

уровня по

диапазонам,

мм

Погрешность

хода часов за

сутки по

диапазонам,

мин

Автономность

работы, сут

Масса,

кг

1 2  3  4

5 6 7

8

0 - 3

30

5

7

38

0 - 6

60

5





СУМ

Регистрация
колебаний  уровня
воды в прибрежной
зоне

0 - 12

120







0 - 1

3

5





0 - 2

5

5

0,5;



0 - 3

7

5

1

22

СУВ-М  Регистрация

колебаний  уровня
воды в прибрежной
зоне

0 - 6

10

5





0 - 3

10

5





Поплавковый

ГР-38  Регистрация

колебаний  уровня
воды в прибрежной
зоне

0 - 6

10

5

38

29

0 - 3

60

5

1; 7

10

0 - 6

120

5





ГМ-28  Регистрация

колебаний  уровня
воды в прибрежной
зоне,  бухтах  и  в
мелководных
районах  открытой
акватории,

где

глубины

не

превосходят 8 м

0 - 12

240

5





0 - 3

60







0 - 6

120

Нет

До 355

-

ГМ-29  Дистанционное

измерение уровня в
прибрежной  зоне,
бухтах

и

в

мелководных
районах  открытой
акватории,

где

глубины

не

превосходят 20 м

0 - 12

240







Гидростатический

ГМ-64  Дистанционное

измерение уровня в

0 - 10

20

Нет

До 360

400
