ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 28

Съёмочные  работы  со  льда  выполняются  силами  партий.  Ледовая  партия  включает

следующий состав:

- бригаду геодезических работ;
- бригаду плановой привязки измеряемых глубин;
- бригаду механического (ручного) бурения;
- группу наблюдателей за колебаниями уровня моря;
- бригаду камеральной обработки;
- радиослужбу;
- хозяйственную службу.
5.5.2.  Состав  бригад  и  служб  ледовой  партии  может  меняться  в  зависимости  от  объёма

съёмочных работ и имеющейся в распоряжении исполнителей аппаратуры.

Численность  бригад  и  служб  должна  быть  такой,  чтобы  съёмочные  работы  по

возможности  можно  было  выполнить,  по  меньшей  мере,  в  две  смены.  В  этом  случае
эффективно  используются  люди,  материальные  средства,  техника  и  значительно
уменьшается себестоимость съёмки.

5.5.3. Бригада геодезических работ обеспечивает:
- развитие до требуемой плотности геодезической и съёмочной сети на берегу и на льду;
- определение плановых координат антенн наземных станций радиогеодезических систем;
-  привязку  пунктов  уровенных  постов  и  антенн  наземных  станций  радиогеодезических

систем к реперам нивелирной сети;

-  разбивку  магистрали  и  пунктов  для  расстановки  створов  при  промере  в  прибрежной

части полярных морей, на рейдах, в гаванях и внутренних водоемах.

5.5.4. Бригада плановой привязки глубин и бригада бурения обеспечивают:
- установку створов промерных галсов (мест измерения глубин), закрепление их на льду;
- измерение расстояний между галсами и глубинами;
- безаварийную работу системы определения плановых координат;
- бурение лунок во льду;
- измерение толщины льда и снежного покрова;
- нивелирование льда, лежащего на грунте при промерзании его до дна;
- измерение и регистрация глубин и их плановых координат.
5.5.5. Группа наблюдателей за колебаниями уровня водной поверхности обеспечивает:
- систематический контроль неподвижности ледяного поля;
- систематические наблюдения за уровнем моря по заданному в техническом предписании

расписанию;

- вычисления, необходимые для получения поправок к результатам измеренных глубин.
5.5.6. Бригада камеральной обработки обеспечивает:
- систематизацию результатов береговых и ледовых измерений;
- вычисление плановых координат съёмочных точек;
-  исправление  измеренных  параметров  необходимыми  поправками  и  расчет  их  в  единой

системе координат;

- нанесение съёмочных точек и результатов других измерений на планшеты;
-  анализ  съёмочных  материалов,  составление  ведомости  и  схемы  дополнительных  или

повторных работ.

5.5.7. Функциональные обязанности радио- и хозяйственной служб остаются теми же, что

и при наземных геодезических работах.

Подробность съёмки и расположение галсов

5.5.8. Подробность промера со льда в прибрежных и открытых районах полярных морей, а

также на внутренних водоемах назначают согласно таблице 5.1 в зависимости от сложности
рельефа  дна  и  диапазона  глубин,  сообразуясь  с  масштабом  издаваемой  карты  (п. 5.1.5).

Расстояния между измеренными глубинами по галсу устанавливаются с учетом требований
Инструкции /12/ п. 4.1.4.3, но не более одной четверти расстояния между галсами (п. 5.1.9).

5.5.9.  При  съёмке  фарватеров,  гаваней,  портов,  каналов,  узкостей  и  рейдов  подробность

определяется:

а) на особо важных участках гаваней, портов и фарватеров: 2

×2, 5×5, 10×5, 10×10 м;

б) в гаванях, а также на каналах, фарватерах и в узкостях: 10

×5, 10×10, 20×10, 20×20 м с

увеличением подробности промера у бровок каналов, причалов и концов молов;

в) на рейдах 20

×20, 50×20, 50×50 м.

5.5.10. Для выявления характерных форм рельефа, обследования банок и отличительных

глубин  проводят  сгущение  съёмочных  галсов.  Расстояния  между  галсами  при  сгущении
определяют в каждом случае исходя из характера рельефа и положений п. 4.1.

5.5.11. Съёмочные галсы могут прокладываться:
а)  для  съёмки  в  гаванях,  портах,  на  рейдах - от  двух  взаимно  перпендикулярных

магистралей,  служащих  основой  для  построения  на  льду  сети  километровых  квадратов,  и
затем внутренних мелких квадратов, на сторонах которых строят галсы промера;

б) для съёмки на фарватерах, каналах в устьях - от одной магистрали, прокладываемой по

их оси;

в)  для  съёмки  прибрежных  районов  и  внутренних  водоемов - от  одной  или  нескольких

параллельных друг другу магистралей.

5.5.12.  В  прибрежных  районах  магистраль  прокладывают  параллельно  береговой  линии

или общему направлению горизонталей.

Концы  магистралей  и  точки  их  пересечения  должны  быть  определены  как  пункты  АС

(приложение 10).

Плановая и высотная основа

5.5.13.  Плановая  и  высотная  основа  создаются  в  соответствии  с  требованиями  раздела 3

Инструкции /12/, а также приложения 10 настоящего руководства.

Пункты  съёмочного  обоснования  устанавливаются  по  возможности  непосредственно  на

площади, обследуемой промером, чтобы использовать их не только для определения места,
но и для проложения промерных галсов.

Рекомендуется устанавливать пункты в вершинах квадратов (прямоугольников), стороны

которых ориентируются с учетом последующего использования в качестве магистралей.

На участках, где вода промерзла до дна, производится нивелирование льда, лежащего на

грунте.

5.5.14.  При  выборе  места  установки  уровенного  поста  необходимо  руководствоваться

следующими требованиями:

а)  рейка  поста  должна устанавливаться  за  действующей  приливной  трещиной,  считая  от

берега,  с  таким  расчетом,  чтобы  в  выбранном  месте  глубина  от  нижней  поверхности  льда
была на 1 - 1,5 м больше средней величины прилива;

б) место установки поста (рейки) должно иметь свободное сообщение с открытой частью

моря;

в) установка поста в устьях небольших рек, а также в лагунах и бухтах разрешается в том

случае, если  характер  и  величина  колебания уровня  в  этих  местах аналогичны  характеру и
величине  колебаний  в  открытой  части  и  если  характер  колебаний  уровня  гарантирован  от
изменений из-за промерзания до дна на входе в речку, лагуну и т.п.

Аналогия колебания в открытой части и в указанных местах определяется синхронными

наблюдениями, которые выполняют до начала работ в течение 3 - 5 суток.

Прокладка магистрали, разбивка съёмочных галсов

5.5.15.  Если  при  съёмке  со  льда  для  целей  координирования  предполагается

использование  РГС,  то  проектируемые  подготовительные  работы  на  берегу  сводятся  к

минимуму и заключаются лишь в установке и привязке береговых станций РГС. Съёмочные
галсы  проектируются  по  изофазам  одной  береговой  станции,  а  контрольные - по  изофазам
другой станции. Необходимость подготовительных работ на льду в этом случае отпадает.

5.5.16.  Если  для  целей  координирования  промера  предполагается  использовать

зрительные  средства,  то  создается  система  промерных  магистралей  и  створов,  положение
всех точек которых может быть определено достаточно надёжно из решения треугольников.
Направления  створов,  образовавшихся  после  провешивания  магистралей,  являются
направлениями  галсов.  В  зависимости  от  масштаба  съёмки  расстояния  между  промерными
магистралями  в  прибрежных  районах  могут  быть  от 0,2 км  до 1,5 км,  а  на  обширных  по
площади  участках  от 3 до 5 км.  Однако  эти  расстояния  не  должны  нарушать
чувствительности створов, которая может быть рассчитана по приближенной формуле

                                                         (5.46)

где d - расстояние между створными знаками (м);

D - расстояние от наблюдателя до переднего створного знака (м).
Направления  магистралей  в  данном  случае  могут  служить  направлением  контрольных

галсов.

5.5.17.  Проложение  магистрали  и  галсов  в  гаванях,  портах  и  на  рейдах  выполняют  по

следующей методике:

1.  С  пунктов  берегового  планового  обоснования I, II и III (рис. 5.7) по  вычисленным

дирекционным  направлениям  выставляют  с  помощью  теодолитов углы  рамок  трапеций IV,
V, VI и VII.

2.  Из  точки O, расположенной  примерно  в  центре  обследуемого  района,  задают

теодолитом  два  взаимно  перпендикулярных  направления MH и PQ. Конечные  точки
продолжения  РQ (точки 1 и 2) являются  конечными  точками  основной  промерной
магистрали. Указанные точки закрепляют пирамидами или вмораживаемыми в лед реперами.
Так как основная промерная магистраль 1-2 служит основой для дальнейших работ на льду,
то  в  целях  сохранения  точности  целесообразно  размещать  ее  примерно  на  середине
съёмочной  трапеции  (участка).  Положение  точек IV, V, VI, VII, 1 и 2 контролируется  по
измеренным со льда направлениям на пункты берегового планового обоснования (I, II, III) и
измеренным  расстояниям  до  них  с  помощью  радио-  или  светодальномеров.  Эти  точки  в
дальнейшем  служат  точками  съёмочного  обоснования,  их  координаты  должны  быть
определены  относительно  пунктов  береговой  геодезической  сети  с  ошибкой  не  более

± 0,2

мм в масштабе съёмки. Каждые из направлений МН и РQ провешивают.

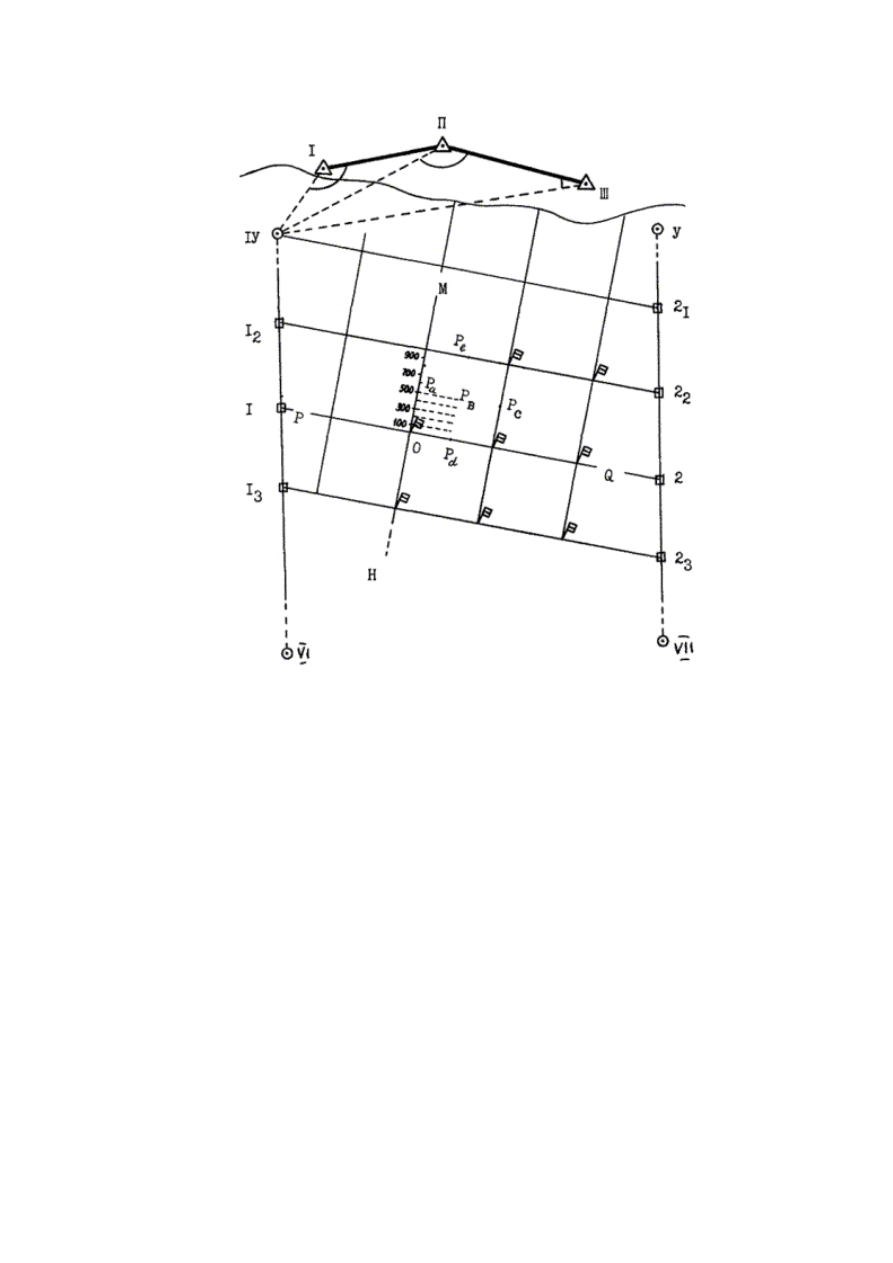

Рис. 5.7. Проложение галсов при промере со льда

Измерения магистралей начинают от точки их пересечения О и ведут последовательно во

все  четыре  стороны  к  точкам  М,  Н,  Р  и Q. При  измерении  линий  через  каждые 100 м  на
магистралях  ставят  нумерованные  колья  (пикеты),  а  вспомогательные  вехи  и  колья,
поставленные при провешивании, снимают.

Расстояния 500, 1500, 2500 м и т.д., а также каждый километр отмечают на льду вехами с

разными флажками или топовыми фигурами, затем в местах километровых вех становятся с
теодолитом,  намечают  новые  (дополнительные)  магистрали,  параллельные  одной  и
нормальные к другой основным магистралям и производят по ним измерения расстояний.

Таким образом весь район промера разбивают на километровые квадраты.
3.  Для  разбивки  километровых  квадратов  на  пятисотметровые  становятся  с  биноклем  на

магистрали  в  одной  из  вершин  пятисотметрового  квадрата,  например,  в  точке  Р

a

  (см.  рис.

5.7).  На  линии  точек  Р

a

  и  Р

c

  в  расстоянии  на  глаз  около  половины  отрезка  Р

a

Р

c

  ставят

вспомогательный кол, затем по этому направлению отмеряют 500 м до точки Р

в

. Положение

точки  Р

в

  (общая  вершина  пятисотметровых  квадратов)  проверяют  по  створу  вех  Р

c

Р

a

  и  по

створам  вершин  километрового  квадрата  в  направлении  его  диагоналей.  При  измерении
сторон пятисотметровых квадратов через каждые 100 м ставят пикеты, а через промежутки,
равные заданной подробности промера - колышки или лучники.

4. Разбивку пятисотметрового квадрата на стометровые производят так: в 100 м от начала

магистралей O (на линии ОМ) становятся с теодолитом (секстаном, эккером) и протягивают
мерный  линь  в  направлении,  приблизительно  параллельном  линии  РQ.  Наблюдатель  с
инструментом,  на  котором  установлен  угол 90

°,  указывает  окончательное  место  установки
