ГКИНП-11-157-88. РУКОВОДСТВО ПО ТОПОГРАФИЧЕСКОЙ СЪЕМКЕ ШЕЛЬФА И ВНУТРЕННИХ ВОДОЕМОВ - часть 25

                                    10

                         1500.0

                                    15

                         1500.0 начало слоя скачка

                                    20

                         1486.6

                                    25

                         1468.1 конец слоя скачка

                                    30

                         1463.0

Дополнительные наблюдения необходимо выполнить на горизонтах 16, 18, 22 и 24 м.
После этого вытравливают кабель-трос с зондом на глубину 1 - 2 м, включают аппаратуру

в режим измерений.

При  проведении  измерения  в  автоматическом  режиме  следует  нажать  кнопку  АВТ

переключателя  «Режим  работы»;  переключателем  «Период  измерений»  устанавливают
заданный интервал. Убедившись в работоспособности прибора (на цифровом табло должны
появиться  значения  скорости  звука  и  гидростатического  давления,  соответствующие
заданному  горизонту)  начинают  опускать  прибор  на  горизонты  и  снимать  показания
цифрового табло с записью в журнал наблюдений, образец которого приведен в приложении
25.

При  запуске  измерительной  схемы  МИС-1  от  какого-либо  внешнего  устройства  (РЦИ,

ЦПУ, ЭВМ и др.) следует нажать кнопку «Внешн» переключателя «Режим работы».

Скорость  опускания  зонда  не  должна  превышать 2 м/с,  безопасная  глубина  погружения

зонда - 300 м.

5.3.16. Цикл работы МИС-1 на одной станции должен состоять из двух измерений: первая

фаза  осуществляется  в  процессе  спуска  зонда  от  поверхности  до  заданной  глубины  моря
(озера), а вторая - в процессе его подъёма. При этом разница в горизонтах наблюдений при
спуске  и  подъеме  не должна  превышать 3 м,  а  скорость  звука - 3 м/с.  В  противном  случае
наблюдения следует повторить.

5.3.17.  Первичная  обработка  наблюдений  за  скорость  звука  в  воде  при  помощи  МИС-1

заключается:

1) в контроле качества измерений;
2) в вычислении средних отсчетов при спуске и подъёме глубины горизонта наблюдений и

скорости звука;

3) в экстраполировании значения скорости звука до дна.
5.3.17.1.  Контроль  качества  измерений  и  регистрации  выполняется  при  оценке  их

достоверности и пригодности для машинной или ручной обработки; при этом производится
визуальный или машинный контроль.

Визуальный  контроль  осуществляется  как  в  процессе  получения  информации,  так  и

непосредственно  перед  ее  обработкой.  Для  этого  строится  график  распределения  скорости
звука в воде. На графике должны быть помещены следующие данные: номер станции, год,
месяц, число, время начала наблюдений на станции; координаты, номер планшета, глубина
места,  номер  магнитной  ленты.  Эти  данные  записываются  на  свободном  поле  графика
(приложение 25).

По  построенному  графику  производится  оценка  характера  кривой  изменения  скорости

звука  с  глубиной.  Нетипичный  вид  кривой - наличие  резких  необъяснимых  колебаний
измеряемых  параметров - свидетельствует  о  возникших  отказах  в  аппаратуре.  Материалы
таких измерений бракуются, а работа аппаратуры подлежит проверке.

Если  график  не  вызывает  сомнений,  то  при  наличии  магнитной  записи  переходят  к

визуальному контролю распечатки с магнитной ленты.

Цифровая  распечатка  значений  скорости  звука  и  глубины  горизонта  проверяется  путем

воспроизведения записи в ручном режиме по цифровому табло.

По  данным  распечатки  каждой  станции  следует  проверить  наличие  служебной

информации, правильность оформления начала и конца зон регистрации.

Машинный контроль данных скорости звука и глубины производится программно после

ввода  в  ЭВМ  данных  с  магнитной  ленты.  Анализ  правильности  зарегистрированных

значений скорости звука и глубины горизонта измерения должен быть основан на сравнении
каждого значения скорости звука с известным диапазоном.

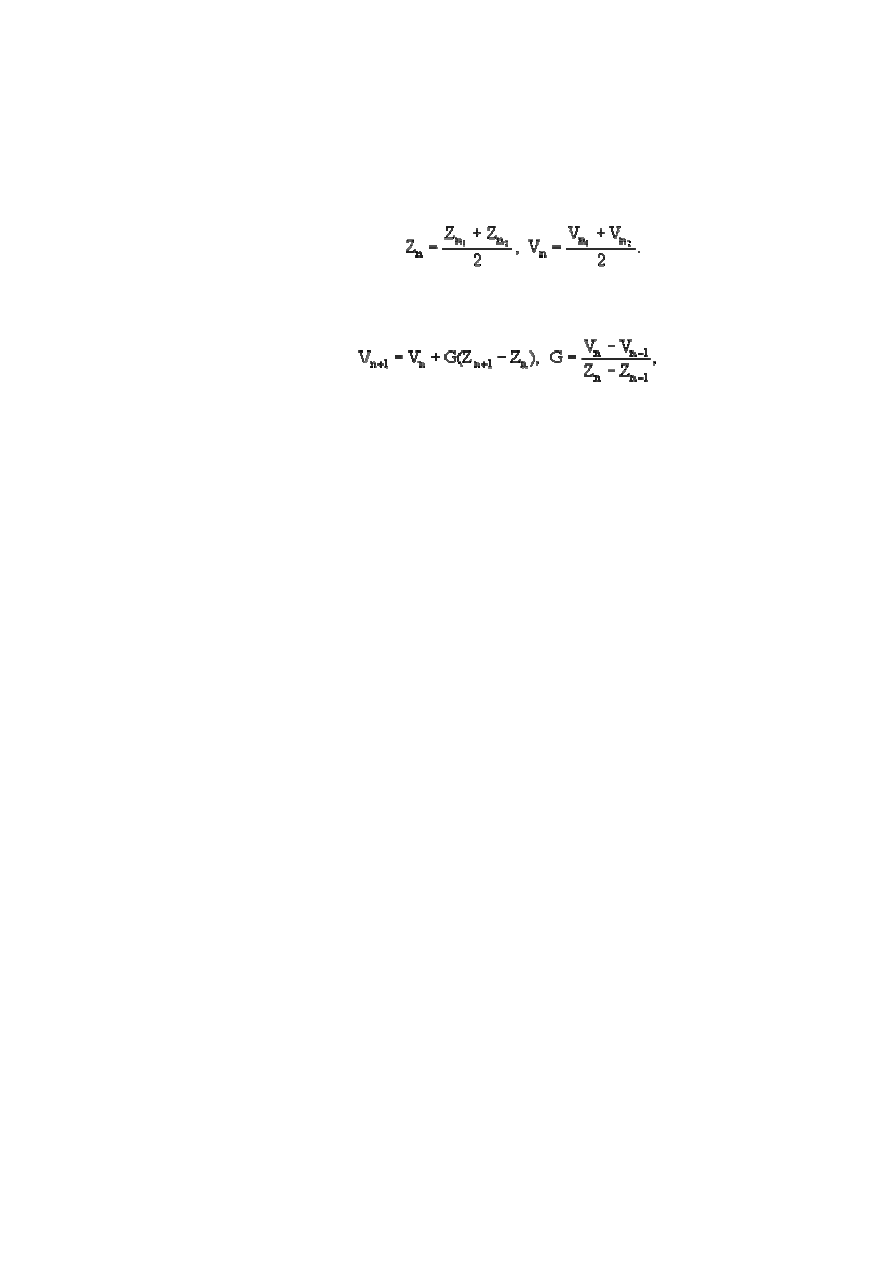

5.3.17.2.  Вычисление  средних  отсчетов  при  спуске  и  подъёме  глубины  горизонта

наблюдений  Z

n

  и  скорости  звука  V

n

  при  выполнении  условия,  оговоренного  п. 5.3.16,

производится по формулам:

                                (5.30)

5.3.17.3.  Экстраполирование  значения  скорости  звука  до  дна  (при  условии  линейной

зависимости скорости звука от глубины) выполняют по формуле:

                            (5.31)

где  V

n

, Z

n

, V

n-1

, Z

n-1

 - значения  скорости  звука  и  глубины  на  последнем  и  предыдущем

горизонтах  измерения,  соответственно; V

n+1

 - значение  скорости  звука  на  горизонте  Z

n+1

,

находящемся у дна; G - градиент скорости звука.

Определение солености и электропроводности морской воды

5.3.18.  Перед  началом  обработки  проб  аргентометрическим  методом  определения

солености по хлору находят поправку раствора азотнокислого серебра по нормальной воде
/42/.  Для  этого  заполняют  бюретку  раствором  (предварительно  ее  дважды  ополаскивают
раствором)  азотнокислого  серебра.  Баретка  наполняется  раствором  через  трубку,
соединенную  с  бутылью,  в  которой  находится  титрованный  раствор  до  тех  пор,  пока
незначительное  его  количество  выльется  из  верхнего  конца  капилляра,  после  чего
немедленно  закрывают  кран.  Таким  образом,  бюретка  к  работе  готова  и  никаких
дополнительных  манипуляций  для  установки  раствора  на  нулевое  деление  не  требуется.
Аналогичным путем заполняется и автоматическая пипетка. После ополаскивания (три раза)
небольшим  количеством  отмериваемой  нормальной  воды  опускают  пипетку  в  склянку  и
всасывают  нормальную  воду  до  тех  пор,  пока  некоторое  ее  количество  не  прольется  из
капилляра  в  резервуар.  В  этот  момент  кран  закрывают,  далее  вытирают  влажный  конец
пипетки  фильтрованной  бумагой  и  сливают  содержимое  пипетки  в  титровальную  рюмку.
Сливание следует производить по стенке титровальной рюмки, касаясь ее концом пипетки.
Для того, чтобы со стенок пипетки стекли остатки нормальной воды, выжидают 15 - 20 сек
(не  отнимая  конца  пипетки  от  стенки  титровальной  рюмки).  Категорически  запрещается
выдувание  оставшейся  жидкости  в  пипетке.  К  отмеренному  количеству  нормальной  воды
прибавляется 5 капель  индикатора  (К

3

СrО

4

),  после  чего  приступают  к  титрованию.

Открывают  кран  бюретки  и  титруют  нормальную  воду,  обязательно  энергично  ее
перемешивая  стеклянной  палочкой.  Вначале  титрование  ведут  при  полностью  открытом
кране, затем переходят на быстрое капельное истечение раствора и при появлении оранжево-
красных пятен переходят на режим медленного капельного истечения.

При  появлении  слабой  красновато-оранжевой  окраски  пробы  кран  закрывают.  Если  при

перемешивании  в  течение 20 - 25 с  окраска  не  исчезнет,  проба  считается  оттитрованной.
Смывают  все  капли  раствора  АgNО

3

  и  нормальной  воды  со  стенок  титровальной  рюмки

стеклянной  палочкой,  смачивая  ее  в  оттитрованном  растворе.  Если  при  этом  исчезает
оранжевая  окраска,  пробу  дотитровывают  путем  добавления  половины  капли  раствора
(снимается стеклянной палочкой). Спустя 10 - 15 с записывают отсчет бюретки с точностью
до 0,01 деления  бюретки.  Отсчет  записывается  простым  карандашом  в  книжку  для  записи
наблюдений КГМ-18. После чего процесс повторяют при соблюдении тех же самых условий.
Отсчеты двух последовательных титрований не должны разниться более чем на 0,01 деления
бюретки. Отсчет выполняется по нижнему, резко очерченному краю мениска. Если разница

между  отсчетами  превышает 0,01 деления  бюретки,  производят  третье  титрование.  За
окончательный  отсчет  берётся  среднее  арифметическое.  И,  если  все  же  расхождение  будет
больше,  то  очевидно,  что  раствор  азотнокислого  серебра  плохо  перемешан  или  плохо
промыта  бюретка  или  пипетка  (на  стенках  имеются  висящие  капли  или  образовываются
подтеки). В этом случае необходимо еще раз тщательно перемешать раствор встряхиванием
бутылки или промыть бюретку и пипетку. Далее определяется соответствие действительного
отсчета по бюретке и требуемого теоретически, т.е. хлорности нормальной воды, указанной
на этикетке баллона. Это соответствие определяется условием:

0,145

≥ α ≥ - 0,150                                                    (5.32)

где

α = Н - А,

Н - хлорность нормальной воды,
А - исправленный отсчет бюретки после титрования нормальной воды. Если

α находится

за  указанными  пределами,  раствор  азотнокислого  серебра  должен  быть  исправлен

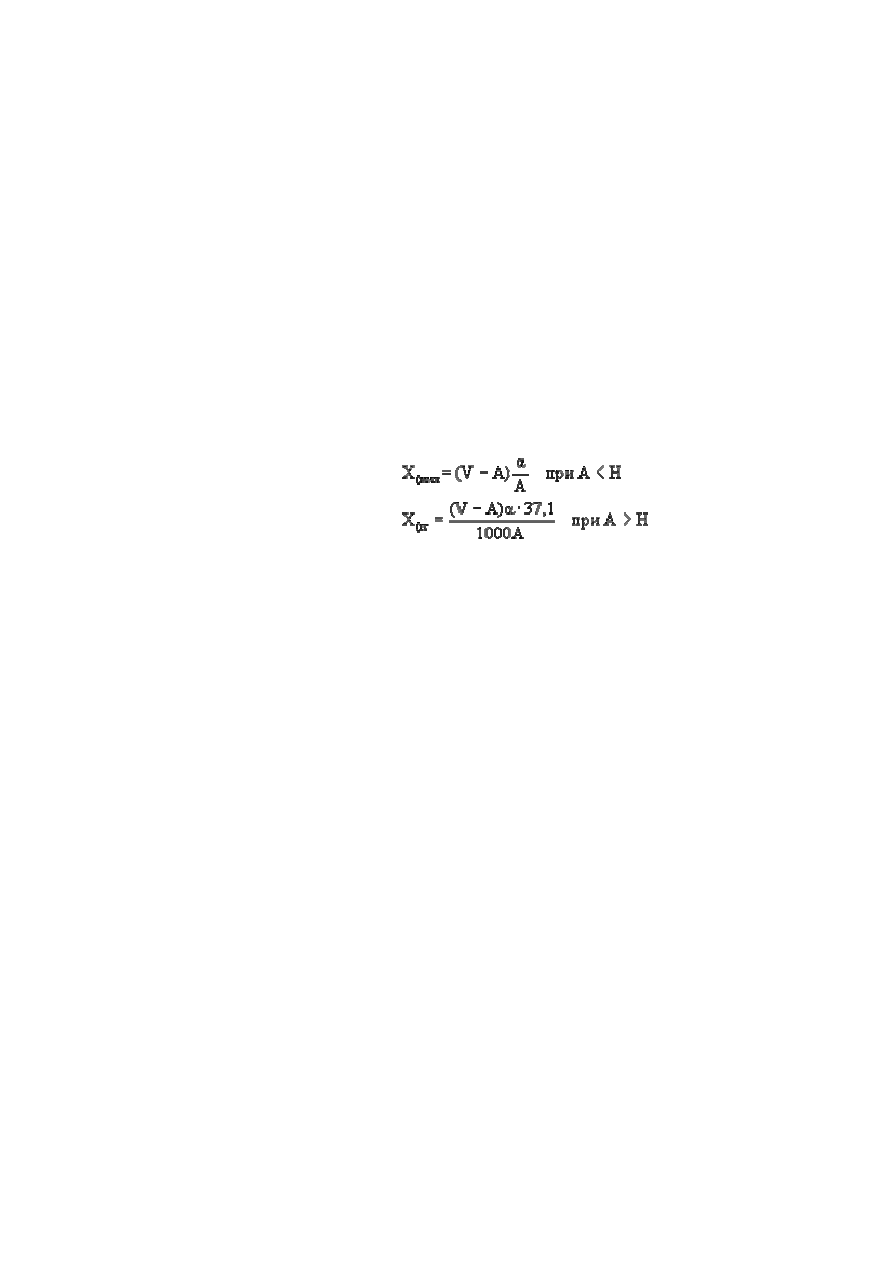

добавлением  воды  или  азотнокислого  серебра.  Расчет  исправления  концентрации  раствора
азотнокислого серебра производится по формуле

                              (5.33)

где X

(мл)

 - количество миллилитров воды, которое нужно добавить к раствору;

X

(г)

 - искомое количество азотнокислого серебра, которое нужно добавить к раствору, г;

V - первоначальный объём раствора, мл;
a - количество раствора АgNО

3

, израсходованного на ополаскивание бюретки, м;

А - расход азотнокислого серебра на титрование нормальной воды, мл;
Н - хлорность нормальной воды;
α - абсолютное значение разности Н-А.
Если

α  отвечает  условию (5.32), приступают  к  титрованию  проб  морской  воды.  Схема

титрования  морской  воды  такая  же,  как  и  титрование  нормальной  воды.  При  этом  должно
быть учтено следующее:

1) титруемые пробы морской воды должны иметь температуру лаборатории (15 - 20

°С);

2)  титрование  производится  при  наличии 10 - 30 проб  (необходимо  в  целях  экономии

АgNО

3

 и нормальной воды при установке титра);

3)  обязательно  должны  производиться  контрольные  титрования  нормальной  воды  (не

реже, чем через 15 - 20 проб);

4)  при  возникновении  каких-либо  сомнений  в  правильности  анализ  повторяют,  а  при

необходимости, раствор АgNО

3

 проверяют по нормальной воде;

5)  оттитрованная  жидкость  с  осадком  хлорного  серебра  собирается  в  отдельную  банку

(при  ее  заполнении,  отстоявшуюся  от  осадка  жидкость  осторожно  сливают)  и  сдается  в
береговую гидрохимическую лабораторию;

6)  если  проба  оттитрована  правильно,  титровальную  рюмку  ополаскивать

дистиллированной водой не обязательно;

7)  после  окончания  работы  пипетка  заполняется  дистиллированной  водой,  а  бюретка -

раствором азотнокислого серебра;

8) результаты титрования записывают в книжку наблюдений (КГМ-9).
5.3.19. Обработка результатов титрования заключается в определении солености воды по

ее хлорности:

а) хлорность определяют по формуле

Cl = a - к,                                                           (5.34)

где Сl - хлорность, в %;

a - исправленный отсчет бюретки после титрования пробы;
К - поправка титрования, ее находят по /28/;

б) находят соленость пробы по таблицам соответствия Cl, S,

, /28/.

Применение  «Океанологических  таблиц» /28/ допустимо  лишь  для  морей,  имеющих

хороший водообмен с океаном.

5.3.20. При определении солености электромагнитным методом перед началом измерений

следует  выполнить  калибровку  электросолемера  по  нормальной  воде.  Она  осуществляется
после выравнивания температур лаборатории, прибора, проб воды, нормальной воды.

После ополаскивания камеры системы датчика небольшим количеством нормальной воды

производят забор ее в датчик. При этом необходимо следить, чтобы в камеру вода поступала
без  пузырьков  воздуха.  В  противном  случае  воду  надо  слить  и  процесс  повторить.
Производят измерения температуры нормальной воды в камере и ее компенсацию (согласно
инструкции по эксплуатации прибора). Далее переключателями «калибровка» ставят на нуль
индикатор

баланса

при

положении

переключателей

«электропроводность»,

соответствующем  относительной  электропроводности  нормальной  воды.  Все  данные
записываются в журнал. Калибровка прибора считается законченной, если при трехкратном
ее  повторении  не  потребуется  установка  индикатора  баланса  на  нуль  переключателями
«калибровка». Таким образом, прибор к работе готов.

Определение  солености  воды  включает  два  этапа:  измерение  относительной

электропроводности и контроль работы прибора.

Измерение  относительной  электропроводности  исследуемой  пробы  осуществляется

установкой на нуль индикатора баланса посредством переключателей «электропроводность».
При  этом  должно  соблюдаться  условие  соответствия  положения  переключателей
«компенсация»  температуре  пробы.  В  противном  случае  необходимо  выдержать
температурный режим проб и прибора или провести новую калибровку.

Контроль  работы  прибора  заключается  в  определении  дрейфа  калибровки,  который

следует  осуществлять  после  определения  солености  двадцати-сорока  проб  воды  или  по
завершении  измерений.  Для  этого  необходимо  произвести  калибровку  прибора  по
нормальной  воде  той  же  серии,  что  использовалась  при  калибровке  до  измерений.  После
чего  определяется  алгебраическая  разность  полученных  и  исходных  значений
электропроводности  нормальной  воды.  Эта  разность  разбрасывается  пропорционально
количеству измеренных проб. Результаты контроля записываются в журнал наблюдений.

5.3.21.  Определение  солености  воды  электросолемером  ГМ-65  производится  с

использованием  океанологических  таблиц /28/. Порядок  работы  освещен  в  инструкции,
прилагаемой к прибору. Запись результатов обработки производится в журнале определения
солености электросолемером ГМ-65 (приложение 26).

5.3.22. Определение солености методом ареометрирования осуществляется в  следующем

порядке. После принятия водой температуры лаборатории, ареометрический стакан трижды
ополаскивают водой из взятой пробы и наливают в него исследуемую воду. Причем уровень
воды  в  стакане  должен  располагаться  на 3 - 4 см  от  края  стакана.  Далее  термометром
определяют  температуру  исследуемой  пробы  с  точностью  до 0,1

°С.  После  этого  в  пробу

опускают  ареометр  и,  убедившись,  что  он  плавает  в  стакане  так,  что  уровень  воды
оказывается  в  пределах  его  шкалы,  придают  ареометру  легкое  вращательное  движение.
После  того,  как  вращение  прекратится,  производят  отсчет.  Затем  ареометр  вынимают  из
воды и второй раз измеряют ее температуру. Далее процесс повторяют, полученные данные
заносятся  в  КГМ-6.  Разность  между  двумя  отсчетами  ареометра  не  должна  превышать
одного  деления  шкалы (0,0001). После  окончания  наблюдений  приборы  должны  быть
вымыты пресной водой и уложены в пенал.
