5.1.2. Определение и графическое изображение короткопериодических

компонентов движений

Величинами,   характеризующими   короткопериодические   компоненты   СВДЗК,

служат   остаточные   невязки   уравнений   погрешностей,   которые   получаются   в   результате
указанной   выше   обработки   (см.   5.1.1.)   Они   используются   для   вычисления
короткопериодических   составляющих   градиентов   скоростей,   которые   вместе   с
долгопериодическими составляющими изображаются на схеме градиентов скоростей СВДЗК.

Для этого по каждой секции определяют ср. кв. величину остаточных невязок по

формуле

2

1

.

n

i

ср

n









(2)

где

i



 - остаточная невязка (в мм) для

i

-цикла измерений,

n

  -  число  циклов,

а также соответствующие градиенты короткопериодических компонент по формуле

4

.

10

ср

к.п.

V

l







grad

(3)

l – расстояние между реперами (м).

Градиенты долгопериодических компонент вычисляют по формуле

4

2

1

. .

10

П

V

V

V

l









grad

(4)

где

1

2

,

V V

 - долгопериодические компоненты скоростей реперов I и 2.

Схему   градиентов   совмещают   с   картой   долгопериодических   компонент

движений,   т.е.   на   этой   карте   соединяют   прямыми   линиями   смежные   реперы   и   вдоль
каждой   линии   подписывают   величины   долго-   и   короткопериодических   градиентов
скоростей, выраженные в 1·10

-7

 радиана (см. приложение 4).

5.2. Обработка повторных измерений в плановых построениях

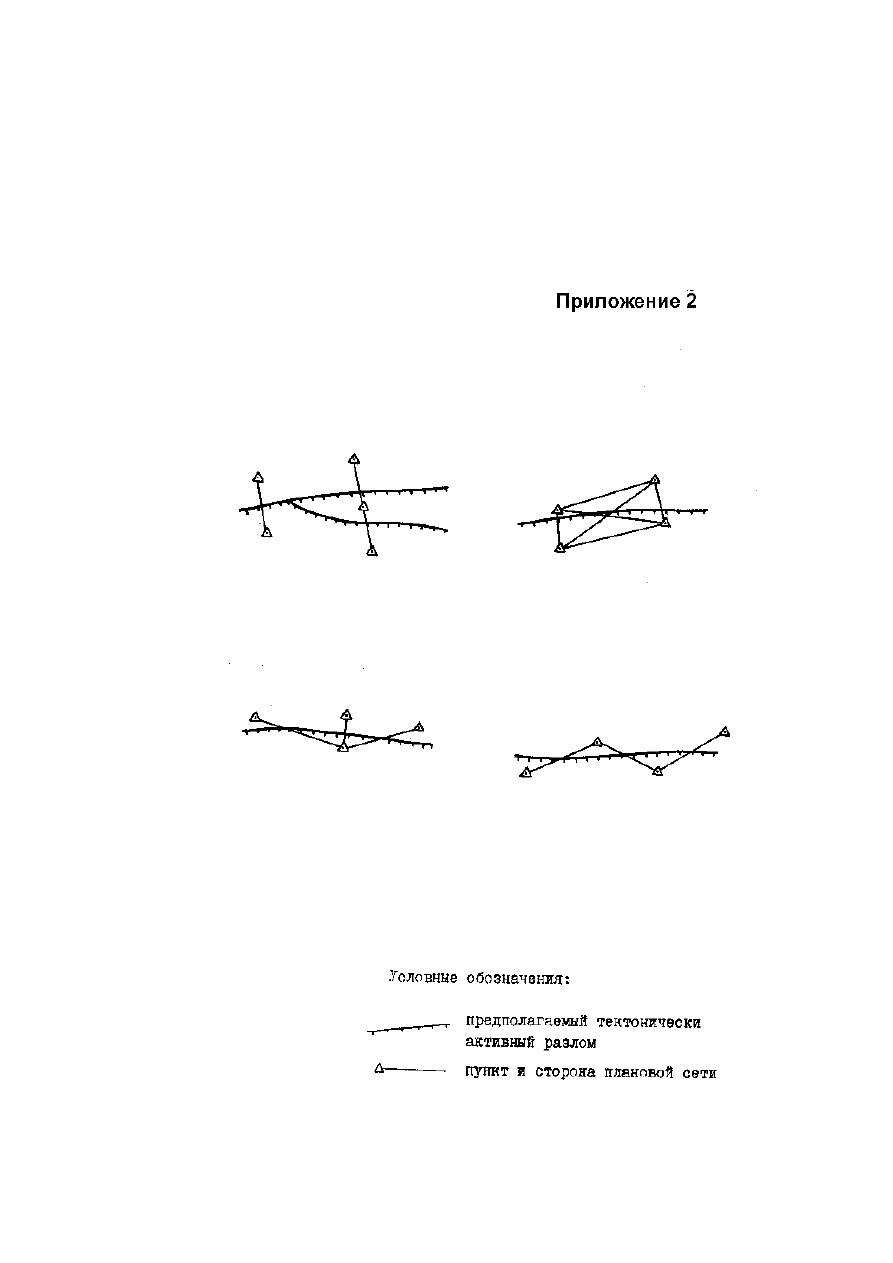

Обработка   измерений   на   плановых   построениях   полигонов   АЭС   ведётся   в

соответствии с требованиями Инструкции /3/ и Руководства /6/. В связи с тем, что на
полигонах   АЭС   используются   максимально   упрощенные   схемы   плановых   построений
(двух-   и   многолучевые   системы,   створные   линии),   обработка   выполненных   на   них
повторных   измерений,   как   правило,   сводится  к  сопоставлению   непосредственно
измеренных   линейных   элементов   и   вычислению   компонентов   векторов   смещений   по
соответствующим направлениям.

В случаях, когда плановые построения имеют вид геодезических четырёхугольников с

измеренными   сторонами   и   углами,   обработка   каждого   отдельного   цикла   выполняется   по
обычной   схеме   уравнивания   линейно-угловых   или   линейных   сетей   в   условной   системе
координат.   В   качестве   исходной   стороны   выбирается   одна   из   сторон   (или   диагоналей)
четырёхугольника. По вычисленным разностям координат между отдельными циклами строят
схему векторов, которые описывают относительные смещения.

9

6. ПРЕДСТАВЛЯЕМЫЕ МАТЕРИАЛЫ

После  завершения  первых  3-х  и  каждого  последующего   циклов  геодезических

измерений   на   пунктах   и   площадках   строительства   АЭС   Предприятие   готовит   и
направляет Заказчику следующую оперативную информацию:

-

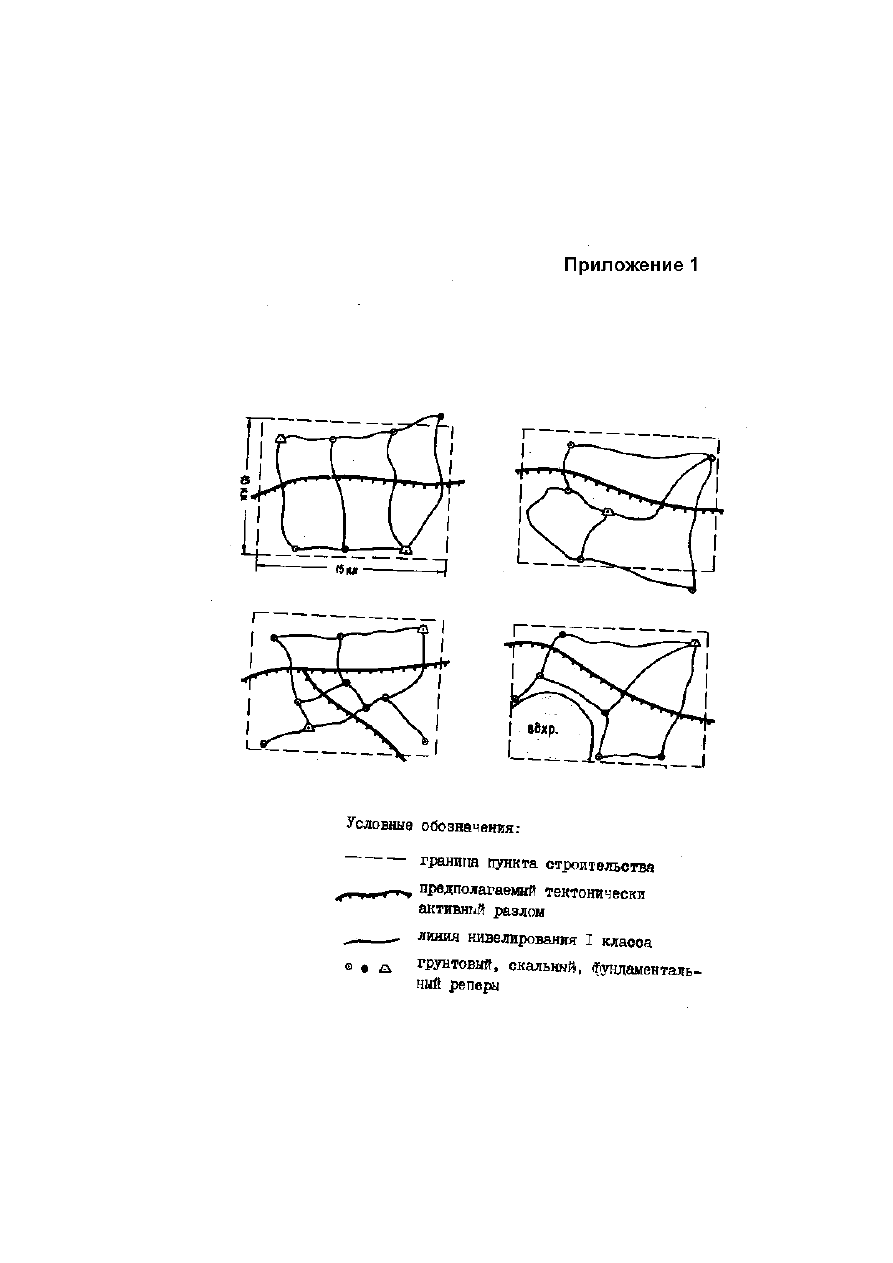

схему геодезических построений в масштабе 1:100 000 для  пунктов  и 1:25

000   для  площадок   строительства   АЭС  (направляется   после   выполнения   3-х   циклов,   а
затем только в случае внесения изменении на схеме);

-

ведомости   сопоставления   результатов   нивелирования   разных   циклов   по

линиям повторного нивелирования;

-

графики   накопления   разностей   превышений   по   отдельным   линиям

повторного   нивелирования,   построенные   относительно   эпохи   выполнения   1-го   цикла
измерений;

-

таблицы разностей повторно измеренных линий в случае развития плановых

построений (см. 5,  приложение 3.4).

В   результате   обработки   и   анализа  всех   циклов  геодезических   измерений   на

пунктах и площадках строительства АЭС Предприятие готовит и направляет Заказчику
следующие материалы:

-

карты долгопериодических компонент вертикальных движений в масштабе

1:100   000   для  пунктов  и   1:25   000   для  площадок   строительства   АЭС,   на   которых
показываются также градиенты скоростей (см. 5.1.2.);

-

векторные   схемы   горизонтальных   смещений   (в   случае   развития   плановых

построений);

-

краткий научно-технический отчёт по геодезическим работам для пунктов и

объяснительную   записку   для  площадок   строительства,   которые   должны   содержать
основные   сведения   об   использованных   методах   и   инструментах,   точности   полевых
измерений и вычисленных скоростей движений и др.

Кроме   Заказчика,   по   одному   экземпляру,   научно-технического   отчёта   и

объяснительной записки направляется также в ЦКГФ и ЦНИИГАиК.

7. ЛИТЕРАТУРА

1.

Инструкция по нивелированию  I,  II,  III  и 1У классов, М., Недра,

1974 г.

2.

Нивелирование  I  и  II  классов   (практическое   руководство),   М., Недра,

1982 г.

3.Инструкция о построении государственной геодезической сети СССР, М.,

Недра, 1966 г.

4.

Инструкция по вычислению нивелировок, М., 1971 г.

5.Рекомендация по геодезическим работам на геодинамических полигонах,

ОНТИ ЦНИИГАиК, М., 1975 г.

6.Методическое   руководство   по   геодезическим   работам   на

прогностических полигонах, (готовится к публикации)

7.   Инструкция   о   порядке   разработки   и   утверждения   нормативно-технических

актов на производство топографо-геодезических и картографических работ, М.,
ЦНИИГАиК, 1980 г.
