ГКИНП (ГНТА)–06-278-04. Выполнение работ в системе координат 1995 года (СК-95) - часть 13



48

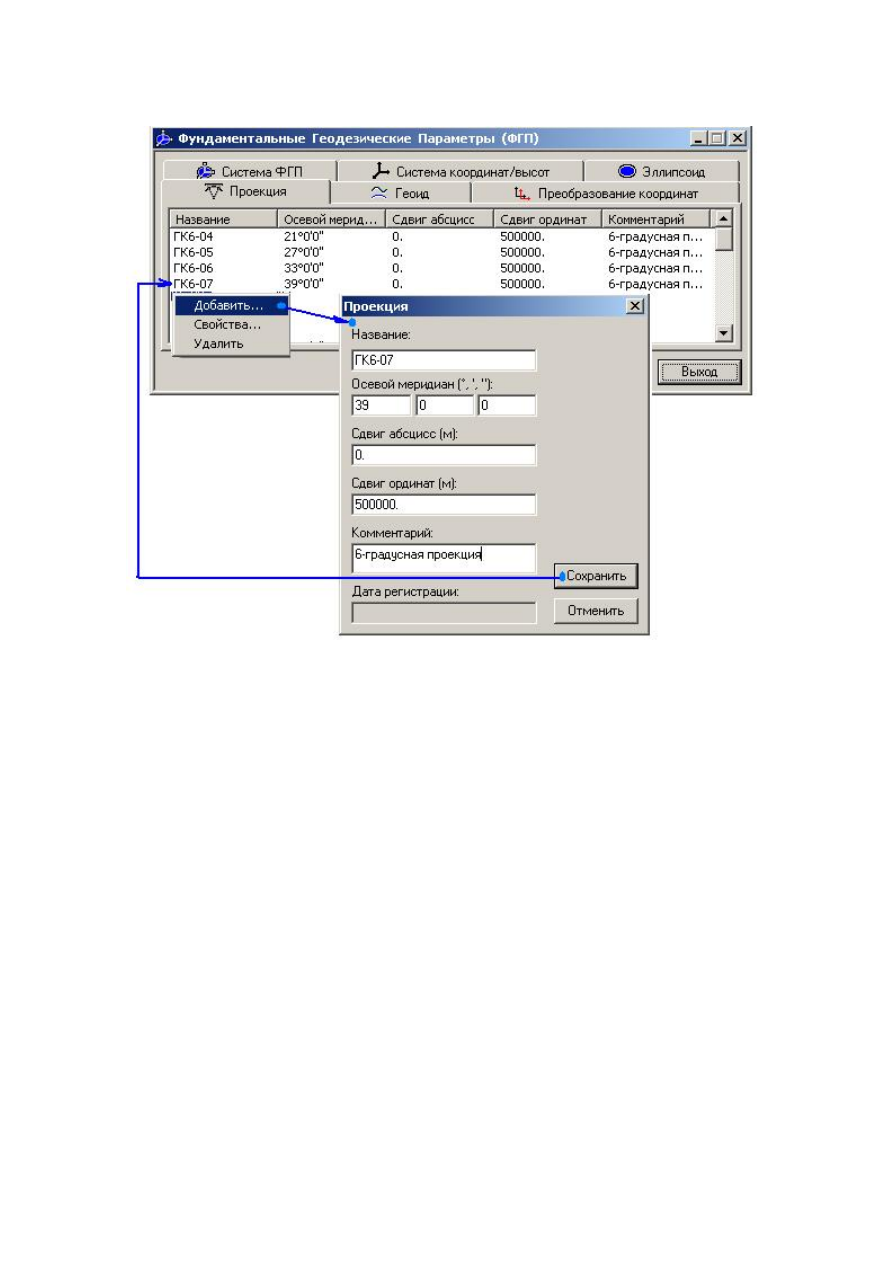

Рис. ПЗ.3 Главное окно «Фундаментальные Геодезические Параметры»,

закладка «Проекция»


На  рис.  ПЗ.3  показано  формирование  данных  проекции  для 37 колонки  при

использовании 6-ти градусных зон.

Отметим,  что  для  решения  рассматриваемых  задач  преобразования  координат

безразлично,  в  каком  виде  будут  представлены  координаты  пунктов  в  используемых
каталогах: в виде геодезических координат (широт и долгот на референц-эллипсоиде) или в
виде  плоских  координат  в  проекции  Гаусса-Крюгера.  Это  замечание  относится  как
процедуре  построения  цифровых  моделей  преобразования  координат,  так  и  к  их
последующему использованию для выполнения такого преобразования.

Последним  шагом  является  формирование  так  называемых  фундаментальных

параметров  систем  координат.  Фундаментальные  параметры  объединяют  в  себе  их
уникальное название; сформированное ранее название соответствующей системы координат
(СК-42  или  СК-95)  и  ее  размерность  (плановая);  и  ее  вид  (в  нашем  случае  работы  с
координатами в СК-42 и СК-95 это планово-высотная система).

Вся  информация  о  ФГП,  за  исключением  параметров  эллипсоида  и  параметров

проекции,  фактически  служит  для  однозначной  идентификации  свойств  данных,
содержащихся  в  конкретных  каталогах  и  указания  программе  правил  действия  с  этими
данными.

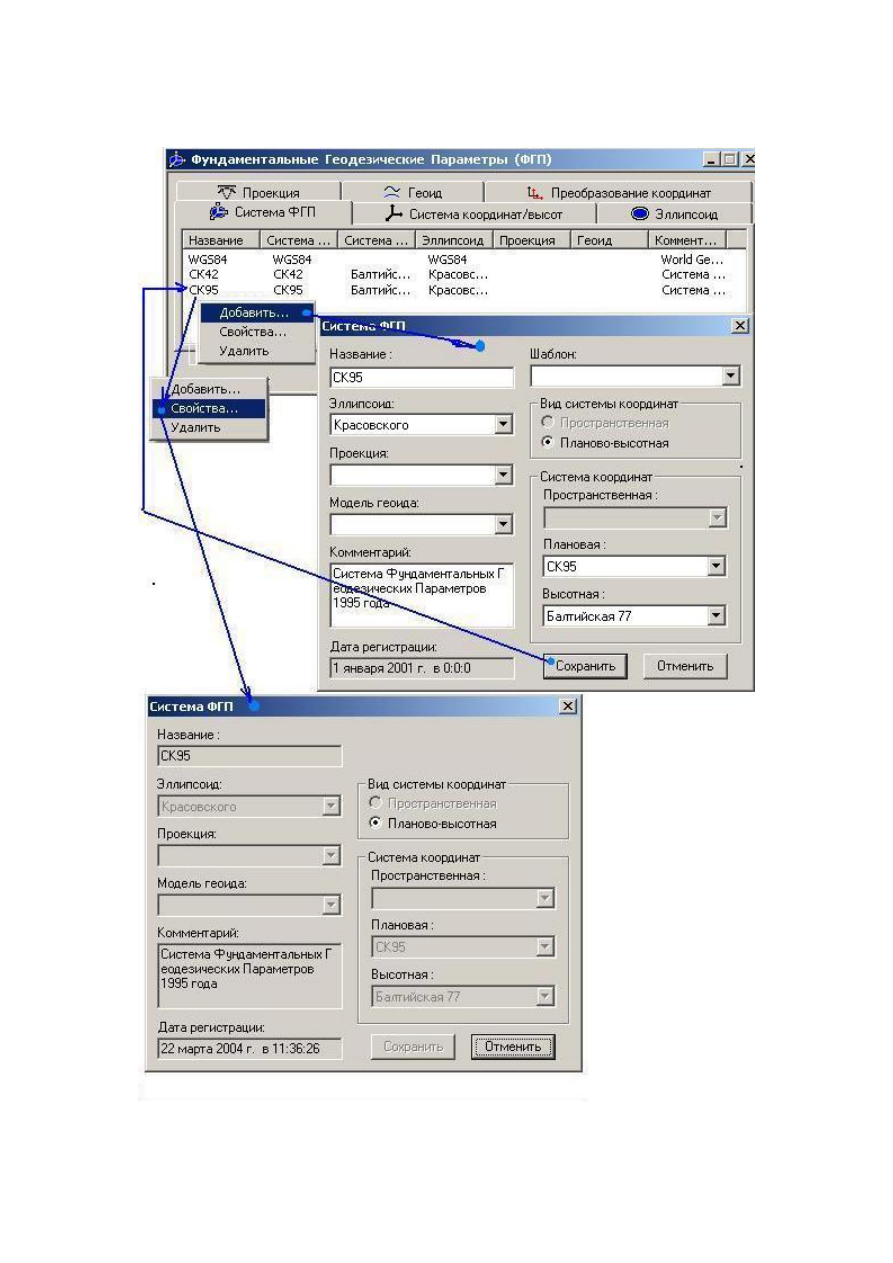

На рис. ПЗ.4 показана последовательность действий и содержание всех подокон при

формировании ФГП для системы координат СК-95








49







Рис. ПЗ.4 Порядок действий и содержание всех подокон

при формировании ФГП для СК-95







50



В  состав  ФГП  в  данном  программном  пакете  намеренно  не  включены  данные  о

положении  конкретных  систем  координат  в  теле  Земли.  Точнее  говоря  о  ее  положении
относительно  некоторой  системы  координат,  принятой  в  конкретном  приложении  за
“эталонную”  общеземную  геоцентрическую  систему  координат.  К  этим  данным  относятся:
положение  начала  системы  координат  по  отношению  к  положению  центра  масс  Земли  (или
относительно начала геоцентрической системы), развороты системы относительно осей XYZ
геоцентрической системы и масштабный коэффициент. Заметим, что наборы этих параметров
для  конкретной  системы,  именуемые  термином “Datum”, используются  практически  во  всех
программных пакетах обработки спутниковых ГЛОНАСС/GPS наблюдений. В этих пакетах за
некоторую идеальную (опорную) систему принимается система WGS-84.

В этих параметрах в данном программном пакете нет специальной необходимости, а их

недостаточно  грамотное  использование  может  приводить  к  грубым  ошибкам.  Однако,  они
всегда могут быть введены пользователем в виде параметров преобразования координат.

Как  правило,  программный  пакет  ГЕОМАСТЕР  передается  пользователям  с  уже

подготовленными ФГП для СК-42 и СК-95. В этом случае, а также когда пользователь уже
сам  сформировал  соответствующие  ФГП,  они  могут  выбираться  в  качестве  шаблона  для
формирования ФГП с аналогичными свойствами, но с другими названиями. При этом могут
быть  добавлены  ранее  отсутствующие  свойства  (например,  указание  на  использование
проекции).  Но  уже  существующие  свойства,  за  исключением  названия  ФГП
отредактированы быть не могут. Уже созданные ФГП, а также любые другие элементы
библиотеки  ФГП,  тоже  не  подлежат  редактированию,  а  могут  быть  только  удалены.



При  этом  из  библиотеки  ФГП  удаляются  все  другие  элементы,  которые  в  своем  составе
содержат  ссылки  на  удаляемые.  Одновременно  и  уже  введенные,  и  используемые  в  пакете
каталоги  утрачивают  необходимые  ссылки  на  эти  элементы  и  становятся  частично  или
полностью непригодными для последующей работы с ними.

Ниже  показан  вид  окон  при  использовании  шаблона  для  формирования  ФГП,

аналогичного ФГП СК-95.





























51

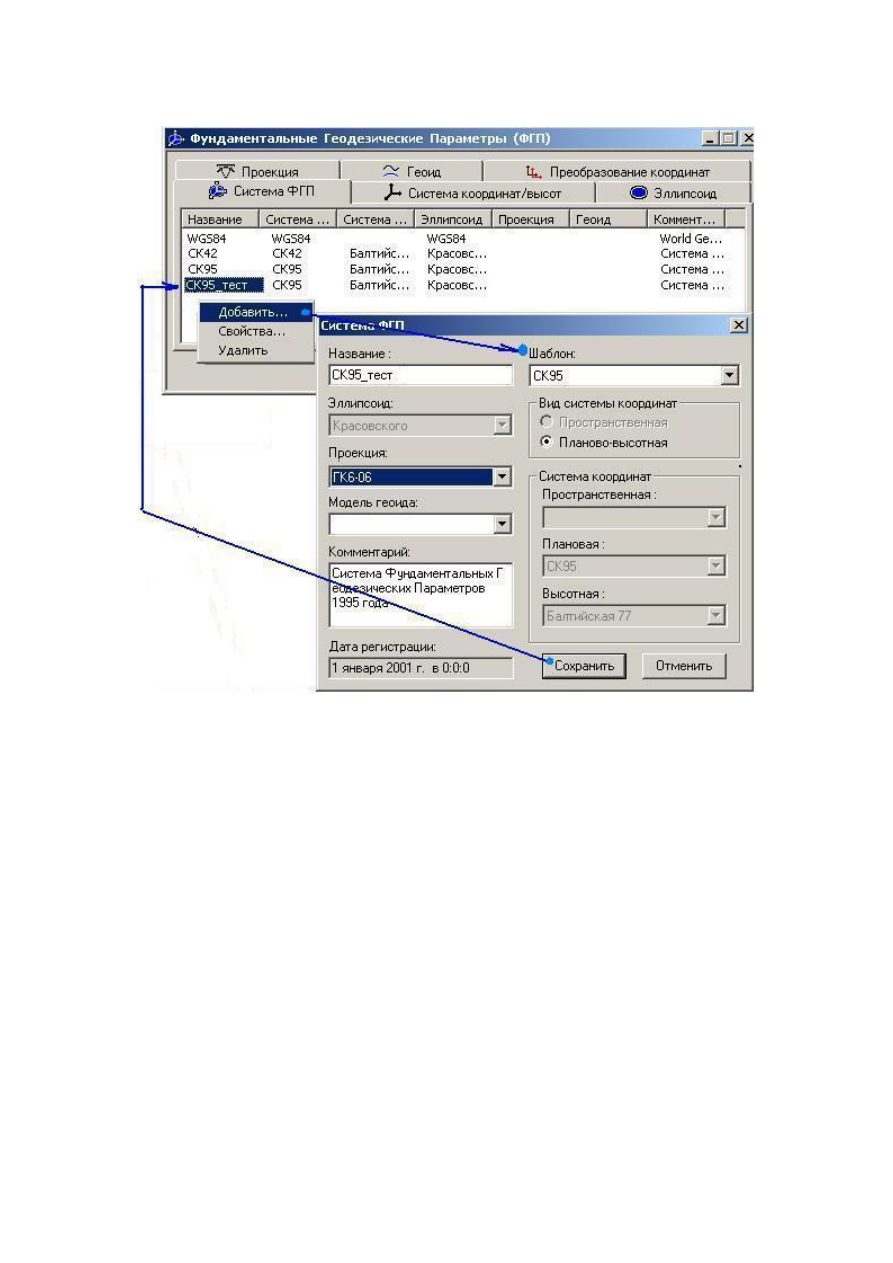

Рис. ПЗ.5 Вид окон при использовании шаблона для формирования ФГП,

аналогичного ФГП СК-95


Использование  шаблонов  удобно  для  формирования  новых  ФГП,  формально

воспринимаемых  программным  пакетом  как  относящихся  к  разным  системам  координат  с
идентичными свойствами. При этом сохраняется возможность их взаимного преобразования
при  фактическом  отсутствии  параметров  преобразования  так,  как  будто  соответствующие
параметры  имеют  нулевые  значения.  Такая  возможность  удобна  для  работы  с  каталогами,
содержащими  различные  (по  любым  известным  пользователю  причинам)  данные,  но
формально  (за  исключением  названия  ФГП)  относящихся  к  одной  и  той  же  системе
координат.  Например,  для  работы  с  координатами  в  СК-95,  содержащимися  в  каталоге,  и
координатами в этой же системе, полученными в результате какого-либо преобразования из
другой системы.

Все  конкретные  свойства  систем  координат  и  ФГП  обязательно  содержатся  в

каталогах координат создаваемых внутри пакета ГЕОМАСТЕР и экспортируемых из него в
специальном  формате.  Эти  же  свойства  должны  обязательно  содержаться  и  в  каталогах,
импортируемых в базу данных программного пакета из файла такого формата.



П.3.2. Формирование каталогов координат





Координаты пунктов могут быть импортированы в базу данных программного пакета

только  из  специальных  файлов  с  расширением “.ctg”, которые  в  свою  очередь  создаются
программными средствами геодезических банков данных ГГС.
