-  картографическая  бумага  должна  быть  максимально  белой,  с  хорошей  проклейкой  и

повышенной гладкостью.



3.3.4.3. Последовательность наложения красок при печатании тиража космофотокарт:



При печатании тиража в 4 краски



- голубая + пурпурная + черная + желтая.



При печатании тиража в 5 - 6 красок



- голубая + пурпурная + черная + желтая + остальные краски на 1 - 2 секциях машины.



3.3.4.4.  Контроль  толщины  красочного  слоя  и  степень  разведения  красок  при  печатании

тиража  проводят  по  растровой  градационной  шкале  и  шкале  «ГАТФ».  Правильность
цветопередачи - по красочной пробе. Совмещение в период печатания проводят по меткам-
крестам  и  рисунку  двойных  и  тройных  наложений  красок.  Точность  совмещения  рисунка,
отпечатанного  красками  триады  и  черной  на  тиражных  оттисках  должна  быть  не  ниже 0,1
мм.

4. ТЕХНОЛОГИЯ ПОЛИГРАФИЧЕСКОГО ВОСПРОИЗВЕДЕНИЯ

МНОГОЦВЕТНЫХ КОСМИЧЕСКИХ СНИМКОВ

4.1. Особенности воспроизведения многоцветных космических снимков

4.1.1. Тиражные оттиски многоцветных космических снимков должны обеспечивать:
-  правильную,  без  искажения  цветопередачу  ландшафта  местности  в  спектрозональной

гамме подобно синтезированным фотоснимкам, полученным на цветной фотобумаге;

- четкую проработку с хорошей читаемостью мелких деталей в светах, полутонах и тенях

космофотоизображения.

4.1.2.  С  целью  обеспечения  качественных  показателей,  изложенных  в  п. 2.2 РТМ,

воспроизведение  многоцветных  космических  снимков  производят  с  полутоновых
диапозитивов,  полученных  с  первичных  негативов,  снятых  в  шести  зонах  спектра
многоканальной  фотокамерой  МКФ-6м,  с  помощью  диапозитивной  приставки
репродукционного фотоаппарата или другого фотоувеличителя, например, типа «Колотрон».

4.1.3.  При  изготовлении  растровых  диапозитивов  в  раме  контактного  копирования

применяют следующий порядок расположения материалов и приспособлений: фотопленка -
полутоновый  негатив - контактный  растр.  Требуемая  градационная  кривая  полутоновых
негативов определяется графическим путем с учетом применяемого способа растрирования,
методика которого изложена в разделе 3.3.2.3.

Контактный растр для изготовления растровых диапозитивов должен иметь линиатуру не

ниже 60 л/см.

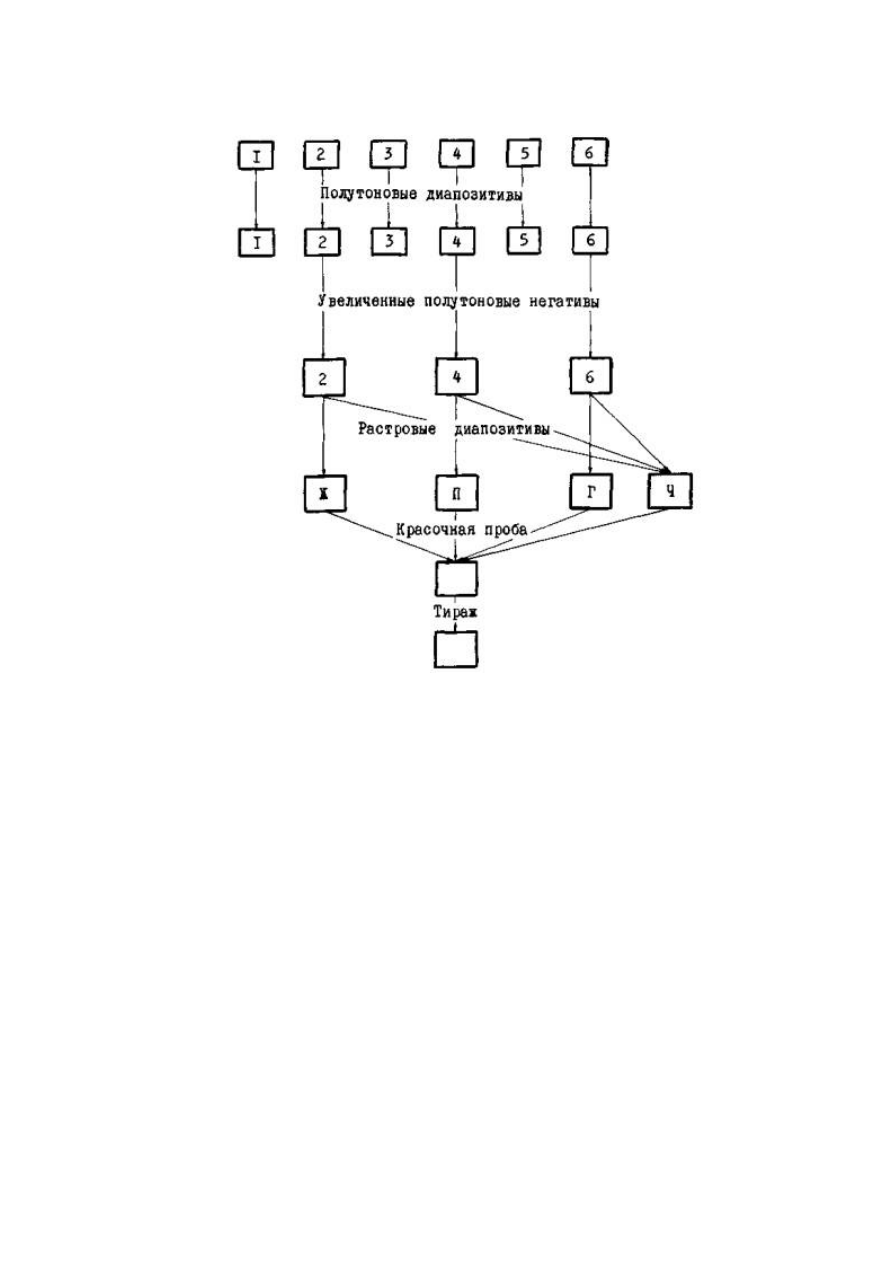

4.2. Принципиальная схема технологического процесса воспроизведения многоцветных

космических снимков

Исходные многозональные полутоновые негативы



Примечания:
Обозначения  №№ 1, 2, 3, 4, 5, 6 - исходные  негативы,  снятые  в  шести  зонах

многоканальной фотокамерой МКФ-6м

Г - голубая краска
Ж - желтая краска
П - пурпурная краска
Ч - черная краска

4.3. Описание схемы технологического процесса

4.3.1.  Исходные  многозональные  полутоновые  негативы  имеют  размер 5,6

×8,1  см  и

следующие зоны спектра: № 1 - 460 - 500 мк, № 2 - 520 - 560 мк, № 3 - 580 - 620 мк, № 4 - 640
- 500 мк, № 5 - 695 - 745 мк, № 6 - 790 - 890 мк.

4.3.2.  С  исходных  многозональных  полутоновых  негативов  контактным  копированием

изготавливают  полутоновые  диапозитивы,  которые  необходимы  для  увеличения  до
требуемого масштаба издания космических снимков.

4.3.3. Изготовление увеличенных полутоновых негативов производят в репродукционном

фотоаппарате через диапозитивную приставку или другой фотоувеличитель, например, типа
«Колотрон».  При  изготовлении  полутоновых  негативов  выбирают  три  полутоновых
диапозитива  № 2, 4 и 6, затем  их  монтируют  в  одной  плоскости  как  можно  ближе  друг  к
другу.  Рядом  с  диапозитивами  помещают  контрольную  прозрачную 8 - 10-ти-польную
черно-белую  шкалу  для  определения  градационной  кривой  изготовляемых  негативов.
Монтаж помещают в диапозитивную приставку таким образом по отношению к объективу,
чтобы увеличенные негативы получились с прямым изображением. Это обеспечит большую

резкость  изображения  на  растровом  диапозитиве  с  обратным  изображением,  поскольку
негатив  будет  располагаться  в  раме  контактного  копирования  эмульсионной  стороной  к
эмульсионной  стороне  фотопленки.  Поле  экрана,  свободное  от  монтажа  диапозитивов,
закрывают  шторками  и  черной  бумагой.  Светильник  (ксеноновые  лампы  или  дуговые
фонари) устанавливают за диапозитивной приставкой.

Градационную кривую воспроизведения негативов определяют так же, как это изложено в

разделе 3.3.2.3.

Фотографирование монтажа диапозитивов и контрольной шкалы проводят в одних и тех

же  условиях:  на  фотопленке  ФТ-31п,  с  диафрагмой  не  менее 45. Проявление  негативов
проводят в проявителе, составленном по рецепту № 2 (прилож. 5.2).

Изготовленные три негатива проверяют на точность совмещения между собой.
4.3.4. Для воспроизведения космических снимков стандартной триадой печатных красок с

негатива № 2, полученного с синим светофильтром (520 - 560 мк), изготавливают растровый
диапозитив  для  желтой  печатной  краски;  с  негатива  № 4, полученного  с  зеленым
светофильтром (640 - 680 мк), изготавливают растровый диапозитив для пурпурной краски; с
негатива  № 6, полученного  с  красным  светофильтром (790 - 890 мк),  изготавливают
растровый диапозитив для голубой краски.

Диапозитив  «ударов»  для  печатания  черной  краской  изготавливают  со  всех  трех

совмещенных  негативов  (голубой,  желтой,  пурпурной  красок).  При  этом  их  располагают  в
раме контактного копирования следующим образом: фотопленка - негатив голубой краски -
контактный растр - негатив пурпурной краски - негатив желтой краски.

Растровые  диапозитивы  изготавливают  на  фотопленке  ФТ-41п  или  ФТ-101п  с

проявлением в проявителе, составленном по рецепту № 1 (прилож. 1).

4.3.5.  Изготовление  печатных  форм,  печатание  красочных  проб  и  тиража  космических

снимков проводят так же, как и космических фотокарт (разделы 3.3.9 - 3.3.11 РТМ).

4.3. Описание схемы технологического процесса

4.3.1.  Исходные  многозональные  полутоновые  негативы  имеют  размер 5,6

×8,1  см  и

следующие зоны спектра: № 1 - 460 - 500 мк, № 2 - 520 - 560 мк, № 3 - 580 - 620 мк, № 4 - 640
- 500 мк, № 5 - 695 - 745 мк, № 6 - 790 - 890 мк.

4.3.2.  С  исходных  многозональных  полутоновых  негативов  контактным  копированием

изготавливают  полутоновые  диапозитивы,  которые  необходимы  для  увеличения  до
требуемого масштаба издания космических снимков.

4.3.3. Изготовление увеличенных полутоновых негативов производят в репродукционном

фотоаппарате через диапозитивную приставку или другой фотоувеличитель, например, типа
«Колотрон».  При  изготовлении  полутоновых  негативов  выбирают  три  полутоновых
диапозитива  № 2, 4 и 6, затем  их  монтируют  в  одной  плоскости  как  можно  ближе  друг  к
другу.  Рядом  с  диапозитивами  помещают  контрольную  прозрачную 8 - 10-ти-польную
черно-белую  шкалу  для  определения  градационной  кривой  изготовляемых  негативов.
Монтаж помещают в диапозитивную приставку таким образом по отношению к объективу,
чтобы увеличенные негативы получились с прямым изображением. Это обеспечит большую
резкость  изображения  на  растровом  диапозитиве  с  обратным  изображением,  поскольку
негатив  будет  располагаться  в  раме  контактного  копирования  эмульсионной  стороной  к
эмульсионной  стороне  фотопленки.  Поле  экрана,  свободное  от  монтажа  диапозитивов,
закрывают  шторками  и  черной  бумагой.  Светильник  (ксеноновые  лампы  или  дуговые
фонари) устанавливают за диапозитивной приставкой.

Градационную кривую воспроизведения негативов определяют так же, как это изложено в

разделе 3.3.2.3.

Фотографирование монтажа диапозитивов и контрольной шкалы проводят в одних и тех

же  условиях:  на  фотопленке  ФТ-31п,  с  диафрагмой  не  менее 45. Проявление  негативов
проводят в проявителе, составленном по рецепту № 2 (прилож. 5.2).

Изготовленные три негатива проверяют на точность совмещения между собой.
4.3.4. Для воспроизведения космических снимков стандартной триадой печатных красок с

негатива № 2, полученного с синим светофильтром (520 - 560 мк), изготавливают растровый
диапозитив  для  желтой  печатной  краски;  с  негатива  № 4, полученного  с  зеленым
светофильтром (640 - 680 мк), изготавливают растровый диапозитив для пурпурной краски; с
негатива  № 6, полученного  с  красным  светофильтром (790 - 890 мк),  изготавливают
растровый диапозитив для голубой краски.

Диапозитив  «ударов»  для  печатания  черной  краской  изготавливают  со  всех  трех

совмещенных  негативов  (голубой,  желтой,  пурпурной  красок).  При  этом  их  располагают  в
раме контактного копирования следующим образом: фотопленка - негатив голубой краски -
контактный растр - негатив пурпурной краски - негатив желтой краски.

Растровые  диапозитивы  изготавливают  на  фотопленке  ФТ-41п  или  ФТ-101п  с

проявлением в проявителе, составленном по рецепту № 1 (прилож. 1).

4.3.5.  Изготовление  печатных  форм,  печатание  красочных  проб  и  тиража  космических

снимков проводят так же, как и космических фотокарт (разделы 3.3.9 - 3.3.11 РТМ).

5. ПРИЛОЖЕНИЯ

5.1. Перечень материалов, необходимых для полиграфического воспроизведения

многоцветных космических фотокарт и снимков

5.1.1. Аммиак 25 %-ной концентрации, ГОСТ 3760-79
5.1.2. Ацетон, ГОСТ 2603-71
5.1.3. Алкидная смола, ГОСТ 1712-69
5.1.4. Бумага картографическая, ГОСТ 1339-79
5.1.5. Бумага фотографическая матовая, обычная, белая, нормальная, ГОСТ 10752-74
5.1.6. Бумага фотографическая со съемным слоем «Картографическая II», ТУ 6-17-674-75
5.1.7. Гидрохинон, ГОСТ 19627-74
5.1.8. Гуашь (белила цинковые), СТУ 30 12494-80
5.1.9. Железо лимонноаммиачное (зеленое или коричневое), водное, ТУ 6-09-1114-71, ТУ

6-09-2567-72

5.1.10. Калий железосинеродистый (красная кровяная соль), ГОСТ 4206-65
5.1.11. Калий бромистый, ГОСТ 4160-65
5.1.12. Калий метабисульфит, ГОСТ 5713-65
5.1.13. Калий двухромовокислый, ГОСТ 4220-65
5.1.14. Калий марганцовокислый, ГОСТ 4527-65
5.1.15. Калий щавелевокислый, ГОСТ 5868-75
5.1.16. Кислота щавелевая, ГОСТ 5873-80
5.1.17. Кислота уксусная, ГОСТ 61-80
5.1.18. Краситель черный анилиновый, ТУ-6-15-752-73
5.1.19.  Красители  органические  для  изготовления  цветных  красок  для  раскрашивания

оригиналов,  а  также  прозрачной  и  кроющей  туши  для  черчения  на  пленке  «КЧ» (перечень
приводится в инструкциях ЦНИИГАиК ИФ-18 и ИП-16)

5.1.20. Канифоль, ГОСТ 797-71
5.1.21.  Краски  печатные  офсетные:  голубая 2516-333 или 2558-37, желтая 2516-533 или

2558-51,  пурпурная 2516-233 или 2558-22, черная 2516-02, синяя 2558-38, красная 2558-20,
коричневая 2558-62.

5.1.22. Краска ретушерная 4000-06
5.1.23. Метол, ГОСТ 24-80
5.1.24. Натрий серноватистокислый (гипосульфит), ГОСТ 4215-66
5.1.25. Натрий углекислый (сода безводная), ГОСТ 83-73
5.1.26. Натрий сернистокислый (сульфит), ГОСТ 185-66
