ГКИНП-05-053-79. СОСТАВЛЕНИЕ И ПОДГОТОВКА К ИЗДАНИЮ ТОПОГРАФИЧЕСКИХ КАРТ МАСШТАБОВ 1:200000, 1:500000 - часть 30

Образец



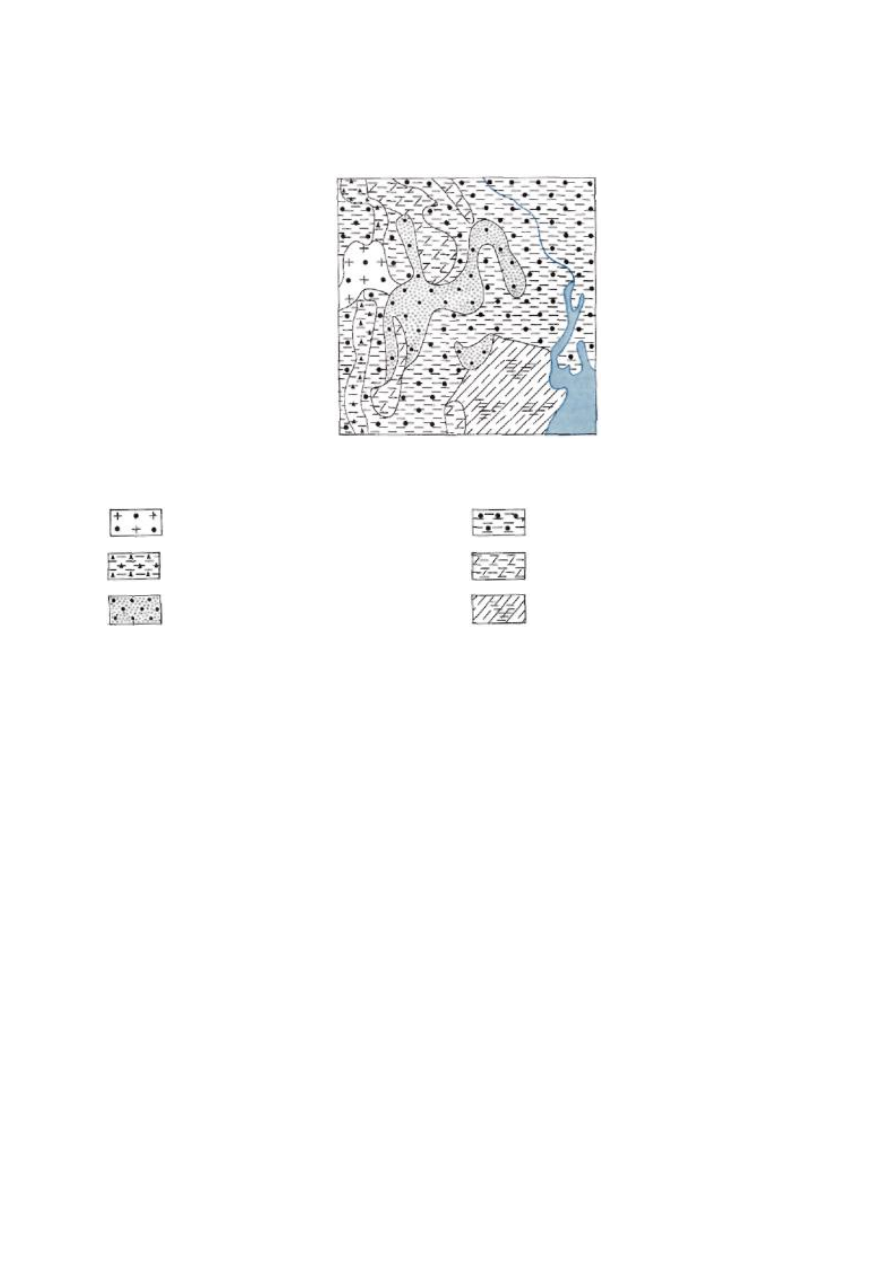

СХЕМА ГРУНТОВ



Условные обозначения

Грунты:

 скальные и каменистые

 щебеночно-супесчаные

 песчано-галечниковые

 валунно-супесчаные

 суглинистые и супесчаные

 глинистые  и  суглинистые,  местами

заболоченные

Исходные материалы для составления справок о местности и схем грунтов



Основными источниками для составления справок о местности являются:
- сведения о местности, собираемые при производстве полевых топографических работ;
- топографические карты масштаба 1:50000 и крупнее, а также планы городов;
-  текстовые  справочные  документы  о  местности  общего  и  специального  назначения  к

листам карт масштабов 1:200000 - 1:1000000;

-  серийные  справочники  по  отдельным  элементам  местности  (по  климату,  водным

ресурсам), лоции морей и рек и др.;

- общегеографические и тематические атласы (комплексные атласы республик и областей)

и специальные карты (экономические, растительности и др.);

- различные географические публикации (монографии, журналы и др.).
Кроме  того,  для  составления  справок  о  местности  привлекаются  при  необходимости

материалы различных учреждений (например, по железным дорогам, таксации лесов и др.),
получаемые по запросам картографических предприятий.

Для  составления  схемы  грунтов  в  первую  очередь  используется  государственная

почвенная карта СССР масштаба 1:1000000. При отсутствии этой карты привлекаются схемы
грунтов,  имеющиеся  в  текстовых  справочных  документах  о  местности,  а  также
геологические карты четвертичных отложений и инженерно-геологические карты различных
масштабов.

Приложение 9

(к ст. 351)

ПРИМЕРЫ ТЕКСТОВ ВЫХОДНЫХ СВЕДЕНИЙ, ПОМЕЩАЕМЫХ НА

ОРИГИНАЛАХ КАРТ

В  тексте  (легенде),  помещаемом  на  оригиналах  листов  карт  под  рамкой  (справа),

приводятся сведения о материалах, использованных при составлении и обновлении листов, и
данные, характеризующие современность отображения местности на карте.

Текст составляется применительно к следующим примерам:
1. Для листов карт, составляемых по современным картографическим материалам:
Составлено по карте масштаба... изд. 19... г.
Состояние местности на 19... г.
Состояние  местности  определяется  годом  съемки  или  обновления  первичных  карт,  по

которым создавались или исправлялись использованные картографические материалы.

2.  Для  листов  карт,  составленных  по  картографическим  материалам  и  в  последующем

обновленных путем исправления по новым картам предыдущих масштабов:

Составлено по карте масштаба... изд. 19... г.
Исправлено по картографическим материалам на 19... г.
Год  использованных  для  исправления  материалов  указывается  по  году  отображения  на

них состояния местности.

3.  Для  листов  карт,  составленных  по  картографическим  материалам  и  в  последующем

обновленных  путем  исправления  по  различным  современным  материалам  (новым  картам
разных масштабов, фотоснимкам, дежурным данным и др.):

Составлено по карте масштаба... изд. 19... г.
Исправлено по материалам на 19... г.
4.  Для  листов  карт,  составленных  по  картографическим  материалам  с  использованием

различных современных материалов (карт более мелких масштабов, фотоснимков, дежурных
данных и др.) на отдельные районы, определяемые редакционными указаниями:

Составлено по карте масштаба... изд. 19... г.
с использованием материалов на 19... г.
П р и м е ч а н и е.  В  случаях,  когда  листы  карты  составляются  или  обновляются  по

материалам, различающимся по современности отображения на них местности (более чем на
три  года - для  карты  масштаба 1:200000 и  более  чем  на  пять  лет - для  карты  масштаба
1:500000), то помещается схема размером 1,5×1,5 см (справа от текста), на которой цифрами
обозначаются  соответствующие  участки  листа  карты  и  дается  пояснение.  Например,  для
карты масштаба 1:200000 применительно к этому случаю помещается следующий текст:

Составлено по карте масштаба 1:100000 изд. 1978 г.
Состояние местности: 1) на 1970 - 1973 гг.;

                                               2) на 1976 г.

ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ

(цифрами обозначены номера статей)

А

Автостанции 239, 250
Автострады (см. дороги шоссейные)
Акведуки 141
Ангары 195
Аномалии магнитного склонения (точки и районы аномалий) 336, 337, 338, 339
Аэровокзалы 195
Аэродромы 190, 195

Аэропорты 190, 195

Б

Базы военно-морские 150
Балки (см. долины)
Барранкосы 270
Башни водонапорные (см. сооружения башенного типа капитальные)
Бензоколонки 239, 251
Бергштрихи (см. указатели направления скатов)
Берега, береговая линия 106, 110
Берега обрывистые 112
Берега осыхающие 106, 114
Болота 295, 318
Больницы 190, 193
Бровки (см. перегибы склонов)
Броды 106, 154
Бугры (см. курганы)
Булгунняхи (см. гидролакколиты)
Буреломы 303, 304

В

Вади (см. русла рек сухие)
Валы береговые 113
Валы искусственные (см. дамбы)
Варианты издания карты масштаба 1:500000 основной и бланковый 14
Виадуки (см. путепроводы)
Виноградники 314
Водопады 106, 131
Водопроводы 106, 144
Водоразделы 272
Водохранилища 106, 108, 109, 110, 111, 116
Водохранилища строящиеся 117
Впадины, заполняющиеся водой во время дождей 320
Выемки 239, 248
Выписка названий для набора 84
Высоты сечения рельефа 257, приложение 6

Г

Газгольдеры 190, 198
Газопроводы 190, 198
Галечники 295, 322
Геодезические пункты (см. пункты государственной геодезической сети)
Гидроаэродромы 190, 195
Гидрография (требования при изображении на картах) 106, 107
Гидролакколиты 275
Горизонтали вспомогательные 259
Горизонтали дополнительные 258
Горизонтали основного сечения 257
Гостиницы 239, 250
Гравирование оригинала аэронавигационных данных 363
Гравирование оригинала гидрографии 359

Гравирование оригинала контура 360
Гравирование оригинала рельефа 362
Гравирование оригинала шоссейных дорог 361
Гравирование оригиналов штриховых элементов 353, 354, 355
Границы государственные 323, 324, 325, 326, 327, 328, 330, 331, 332, 333
Границы политико-административных единиц 323, 329, 330, 331, 332, 333

Д

Дайки 279
Дамбы 142
Деревья отдельные, имеющие значение ориентиров 303, 304
Деревья отдельные, не имеющие значения ориентиров 303, 304
Долины 272
Дороги грунтовые (проселочные) 204, 220, 223, 226, 231
Дороги железные (классификация при изображении) 211
Дороги железные недействующие 211, 215
Дороги железные разобранные 211, 215
Дороги железные узкоколейные и трамвайные линии 211, 213
Дороги железные ширококолейные 209, 211, 212, 216, 217
Дороги зимние 204, 220, 228
Дороги  и  дорожные  сооружения  (требования  при  изображении,  порядок  изображения)

205, 206, 207, 208, 216

Дороги монорельсовые 214
Дороги подвесные 214
Дороги полевые и лесные 204, 220, 223, 227
Дороги строящиеся 210
Дороги улучшенные грунтовые 204, 220, 222, 223, 224, 231
Дороги шоссейные 204, 205, 206, 207, 208, 209, 210, 220, 221, 222, 231

З

Заводы (см. объекты промышленные)
Заповедники природные 334
Заросли бамбука 312
Заросли камышовые и тростниковые 295, 313
Заросли мангровые 312
Здания и сооружения культов (церкви, мечети и т.п.) 190, 202
Знаки пограничные 325

И

Изобаты (см. рельеф дна морей, крупных озер и водохранилищ)
Изображение населенных пунктов 169, 170, 171, 172, 173, 174, 175, 176, 177, 178, 179, 180
Изогоны 336, 338
Истоки рек 127
Источники (ключи, родники) 136, 137

К

Кабели связи подводные 190, 200
Камни подводные, надводные и осыхающие 106, 115
Каналы 106, 107, 108, 119, 121, 122
Каналы морские 106, 119, 147
Каналы подземные 106, 121, 128
