ГКИНП-05-052-85. СОСТАВЛЕНИЕ И ПОДГОТОВКА К ИЗДАНИЮ ТОПОГРАФИЧЕСКОЙ КАРТЫ МАСШТАБА 1:1000000 - часть 19

-  государств  и  союзных  республик  СССР  (в  полной  или  сокращенной  форме,

предусмотренной приложением 9) у выходов условных знаков границ за внутреннюю рамку;

-  гидрографических  и  орографических  объектов,  песков,  заповедников  и  т.п.  в  случаях,

когда  изображение  объекта  располагается  на  составляемом  и  смежном  листах  карты;  часть
подписи,  передаваемая  на  смежный  лист,  должна  размещаться  и  в  междурамочном
промежутке как естественное продолжение (начало) ее части, помещенной на составляемом
листе;

-  крупных  населенных  пунктов,  если  большая  часть  их  изображения  находится  на

смежном листе;

- ближайших крупных и узловых населенных пунктов или других объектов для указания

направлений  дорог,  условные  знаки  которых  подходят  к  линии  рамки  (ст. 212). К  подписи
названия дается стрелка - от места подхода знака дороги к рамке;

- оцифровка выходов линий картографической и прямоугольной сеток, индексы и подписи

значений изогон.

4.  Подписи  в  междурамочном  промежутке  даются  светлыми  шрифтами;  размеры  их  для

подписей  названий  физико-географических  объектов  берутся,  как  правило,  на  одну  треть
меньше  размеров  шрифтов  соответствующих  подписей  на  самом  листе.  Изогоны  между
линиями рамки оцифровываются тем же шрифтом, что и на самом листе.

Подписи в междурамочном промежутке должны располагаться не ближе, чем в 0,3 мм от

линий рамки.

В  северо-западном  углу  рамки  листов  карт  на  западное  полушарие  правее  подписи

долготы меридиана помещается подпись к западу от Гринвича.

Заголовок листа

5. Над рамкой листа в центре дается подпись наименования ведомства и ниже ее - подпись

названия  главного  населенного  пункта  (двух  пунктов,  если  они  являются  столицами)  или
важнейшего географического объекта из числа изображенных на листе.

В  случаях,  когда  на  территории,  изображенной  на  листе  карты,  населенных  пунктов  нет

или имеются лишь незначительные поселения, в его заголовке помещается подпись названия
другого  важного  географического  объекта  (острова,  крупного  озера,  мыса  и  т.п.),
изображение  которого  четко  выделяется  на  карте, - вместе  с  подписью  рода  объекта  в
условном сокращении со строчной буквы, например: оз. ТАЙМЫР.

Названия  главных  географических  объектов,  подписываемых  в  заголовке  листов  карт,

устанавливаются  одновременно  для  всех  листов  района  картографирования  и  приводятся  в
редакционном плане. Если на листах карты, покрывающих полностью акваторию моря или
океана, отсутствуют важные географические объекты (острова, рифы, банки, отмели и т.п.),
то в заголовке на таких листах подписи названий не помещаются.

6.  Подписи  государственной  принадлежности  изображенных  на  листе  территорий  (ст.

270),  помещаемые  в  заголовке  листа  слева,  даются  в  таком  порядке:  сначала  помещается
подпись  СССР,  затем  после  точки - подписи  названий  союзных  республик  СССР  в
последовательности, принятой в Конституции СССР.

Если  на  листе  кроме  территории  СССР  изображены  территории  других  государств,  то

подписи  их  названий  размещаются  во  второй  строке  в  алфавитном  порядке.  Названия
государств разделяются точками, названия союзных республик СССР - запятыми, например:
СССР, РСФСР, ЭСТОНСКАЯ ССР
                                      ФИНЛЯНДИЯ

7.  Над  рамкой  листа  карты  справа  размещаются  подписи  его  номенклатуры  (в

общепринятом и левее ее - цифровом виде) и сведений о годе издания.

Условные знаки

8. В южном зарамочном оформлении листа карты помещаются основные условные знаки,

встречающиеся  на  данном  листе,  за  исключением  наиболее  общеизвестных  знаков,
например,  озер,  болот,  солончаков,  горизонталей  и  т.п.,  которые  за  рамку  не  выносятся.
Обязательно  приводятся  все  условные  знаки  населенных  пунктов,  дорог  и  границ,
изображенных  на  листе,  а  также  условные  знаки  объектов,  дополнительно  введенные  для
отображения характерных особенностей территории.

9.  Порядок  размещения  групп  условных  знаков  объектов  в  южном  зарамочном

оформлении  показан  на  образце  оформления  рамки  (приложение 8). Отдельные  условные
знаки  в  каждой  группе  размещаются  в  основном  в  такой  же  последовательности,  как  и  в
таблицах условных знаков (приложение 7).

Условные знаки в южном зарамочном оформлении листа размещаются, как правило, слева

от  обозначения  масштаба  и  шкалы  высот  сечения  рельефа.  При  невозможности  разместить
все  необходимые  знаки  в  указанном  месте  некоторые  из  них  размещаются  ниже  шкалы
высот.

10. Условные знаки населенных пунктов помещаются в трех различных классификациях,

отображающих их подразделение при изображении на карте по типу поселения, количеству
жителей  и  политико-административному  значению.  В  тех  случаях,  когда  на  листе  карты
изображена  территория  СССР  и  территории  сопредельных  государств,  сначала  даются
условные  знаки  политико-административных  центров  для  территории  СССР,  а  затем  для
территорий сопредельных государств.

11.  В  группе  условных  знаков  дорог  помещаются  также  условные  знаки  морских  путей,

морских железнодорожных и автомобильных паромов, военно-морских баз, морских портов
и аэродромов.

При условных знаках дорог показываются знаки станций и разъездов, туннелей, мостов,

насыпей и выемок, перевалов.

12.  В  группе  условных  знаков  границ  знаки  границ  административных  единиц

иностранных  государств  помещаются  после  знаков  границ  политико-административных
единиц СССР. В конце этой группы помещается знак границ государственных заповедников.

13. Из элементов изображения гидрографии помещаются только условные знаки объектов,

наиболее важных или характерных для изображенной на листе территории: рек и каналов с
подразделением их в зависимости от ширины, речных пристаней, морских каналов, маяков,
камней и рифов, строящихся водохранилищ, разливов рек, водопадов и порогов; помещается
также знак начала судоходства на реках.

14. Из элементов изображения рельефа приводятся отметки высот и знаки таких объектов,

как  пещеры,  вулканы,  лавовые  потоки,  районы  распространения  карста,  ледяные  обрывы,
наледи.

15.  Из  элементов  изображения  растительного  покрова  и  грунтов  помещаются,  как

правило,  все  условные  знаки,  за  исключением  таких  общеизвестных,  как  знаки  болот,
солончаков и ровных песков.

Шкала высот сечения рельефа

16.  Шкала  высот  сечения  рельефа  предназначается  для  пояснения  гипсометрической

окраски  (применительно  к  основному  и  гипсометрическому  вариантам  издания)  и
характеристики  основных  высот  сечения  рельефа  в  разных  высотных  зонах,  принятых  при
составлении данного листа карты.

Горизонтали  на  шкале  проводятся  линиями  разной  толщины:  толстыми - горизонтали,

ограничивающие зоны с разными высотами сечения рельефа, средней толщины - основные
горизонтали, являющиеся границами слоев гипсометрической окраски (на гипсометрическом
варианте), и тонкими - прочие горизонтали на шкале.

Ниже шкалы высот дается перечисление изобат, которые проведены на данном листе.

Схема политико-административного деления

17.  Схема  политико-административного  деления,  помещаемая  в  южном  зарамочном

оформлении  листа  справа  от  обозначения  масштаба  и  шкалы  высот  сечения  рельефа,
составляется  в  масштабе 1:10000000. На  схему  наносятся  все  границы  государств  и
административных  единиц,  которые  показаны  на  листе  карты,  их  центры  с  названиями,  а
также  береговая  линия  морей,  крупнейших  озер  и  водохранилищ  с  окраской  площадей  их
изображений.  Границы  изображаются  установленными  для  них  условными  знаками,
уменьшенными по размерам (примерно на одну треть).

Территории союзных республик СССР и иностранных государств обозначаются на схеме

римскими  цифрами  (оцифровка  дается  слева  направо  и  сверху  вниз  сначала  республик,  а
потом государств). Административные единицы обозначаются арабскими цифрами (в общей
последовательности)  и  оцифровываются  слева  направо  и  сверху  вниз  с  соблюдением  этого
порядка в пределах каждой союзной республики и каждого иностранного государства.

Под  схемой  помещаются  подписи  названий  союзных  республик  СССР  и  иностранных

государств  с  порядковыми  номерами  при  них  и  после  каждого  названия - перечень
административных  единиц  соответствующей  союзной  республики  (государства),
изображенной на схеме.

Если на листе карты дано изображение территории одной союзной республики или одного

иностранного  государства  и  показаны  границы  ее  административного  деления  (областей,
краев  и  т.п.),  то  перечень  административных  единиц  под  схемой  дается  без  названия
республики или государства, а сама схема именуется: Схема административного деления. В
случае,  когда  на  листе  карты  изображена  территория  одной  или  двух  административных
единиц, их названия при наличии места могут подписываться непосредственно на схеме.

Схема расположения прилегающих листов

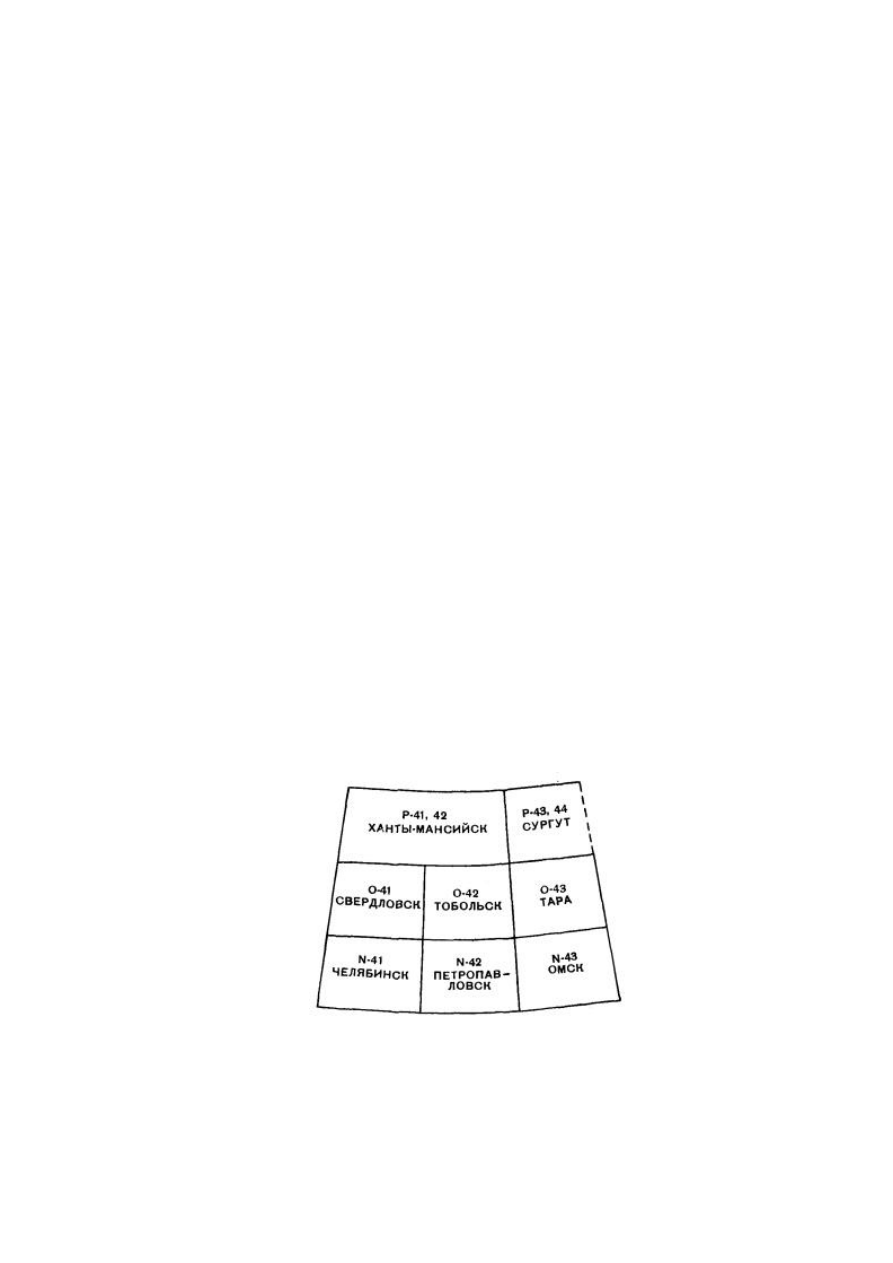

18. Схема расположения прилегающих листов карты выполняется в масштабе 1:30000000.
Сдвоенные и счетверенные листы, попадающие на схему полностью, на составляющие их

части линиями не делятся. Если сдвоенный или счетверенный лист попадает на схему одной
половиной,  то  боковая  сторона  его  рамки  на  соответствующем  участке  обозначается
прерывистой линией (см. чертеж).



На схему наносится береговая линия морей, крупнейших озер и водохранилищ с окраской

площадей  их  изображения.  На  соответствующих  площадях  схемы  даются  подписи
номенклатур  листов  и  названий  главных  населенных  пунктов  или  других  важнейших
географических  объектов,  помещаемых  в  заголовке  листов  карты.  Листы  карты  с
изображением морей и океанов в случае, когда подписи названий в заголовке на них не даны,
на схеме обозначаются только их номенклатурой.

В случаях, когда наименование листа не размещается на схеме в рамке соответствующей

трапеции  в  одну  строку,  оно  дается  в  две  строки  с  переносом.  При  переносе  слова  в
наименовании,  состоящем  из  двух  слов  (например,  Тбилиси-Ереван),  ставится  тире  в  конце
первой и начале второй строки.

Выходные сведения

19.  В  тексте,  помещаемом  в  южном  зарамочном  оформлении  листов  карты  справа,

приводятся  сведения  о  годах  составления  и  исправления  карты,  характеризующие  ее
современность. Текст составляется применительно к следующим примерам:

а)  Для  листов  карты,  составленных  по  современным  картографическим  материалам

(новейшим картам разных масштабов с использованием дежурных карт и других материалов
картографической информации):

Составлено в 19... г.
б)  Для  листов  карты,  составленных  по  картографическим  материалам  и  в  последующем

обновленных путем исправления по современным материалам (новейшим топографическим
картам,  фотоснимкам,  дежурным  картам  и  другим  материалам  картографической
информации):

Составлено в 19... г.
Исправлено в 19... г.

Приложение 5

(к ст. 242)

СХЕМА

районирования территории суши по шкале гипсометрической окраски рельефа для

основного издания карты
