ГКИНП (ГНТА)-04-122-03 ИНСТРУКЦИЯ ПО РАЗВИТИЮ ВЫСОКОТОЧНОЙ ГОСУДАРСТВЕННОЙ ГРАВИМЕТРИЧЕСКОЙ СЕТИ РОССИИ - часть 27

При  установке  маятниковых  приборов  на  переносной  плите  величину  сокачания  следует  определять  для

каждого  маятникового  прибора.  Целесообразно  это  делать  при  юстировочном  пуске  и  после  первого
определения периода колебания маятника на пункте.

В приложении 38.13 приведен образец записи результатов измерений и вычисления величины сокачания.

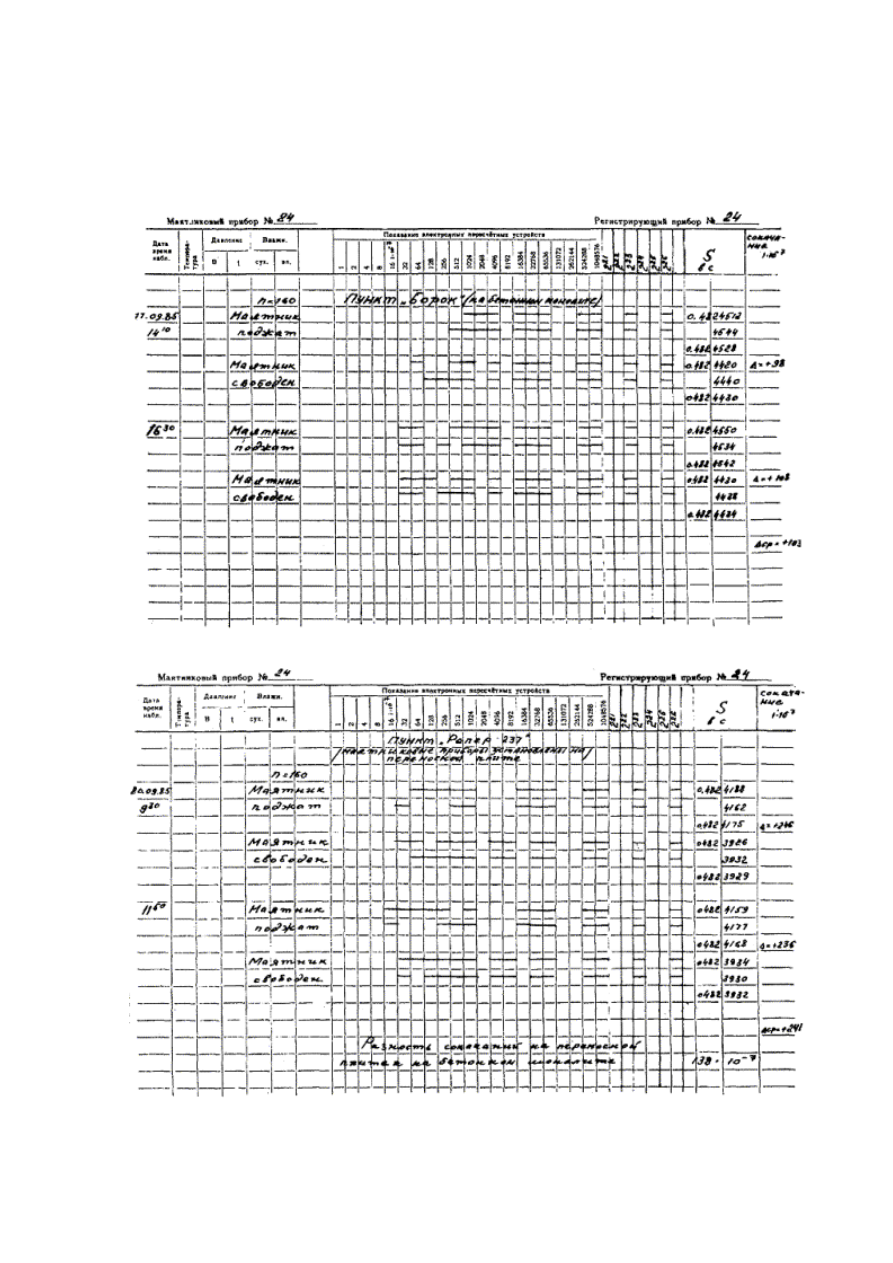

Приложение 38.13. Определение сокачания маятникового штатива (образец записи и вычислений)



Продолжение



Приложение 38.14. Образец записи результатов измерений с ГБЛ

Организация

ЦНИИГАиК

Прибор

ГБЛ-П

Пункт

Ледово 5035

Дата

6 - 7.06.2003 г.

Высота пункта

150 м

Число уровней

450

Число полос

3200

Длина волны лазера

0,632991015 мкм

Эффективная высота

0,850 м

Высота гравиметра

1,070м

Вертикальный. Градиент

309 мкГал/м

Барометрический коэффициент

0,4 мкГал/мм рт столба

Атмосферное давление

745,0 мм рт. Столба

Поправка за эффект Доплера

-18,9

Поправка за движение полюса

+ 4,8



g изм., мкГал

Поправки, мкГал

№№

серий

g'

m

За прит.

атмосф.

За вакуум

За прил.
влияния

g исправл.

мкГал

Средн. момент

времени по

Гринвичу

Число

бросков в

серии

1

039,9

+-11,0

-2,1

+11,9

+18,5

360,9

17,43

60

2

040,5

19,5

-2,1

+11,2

0

342,3

18,29

60

3

061,7

8,0

-2,1

+10,2

-17,1

347,0

19,15

60

4

070,7

8,2

-2,1

+10,2

-31,0

341,4

19,58

60

5

106,1

17,2

-2,5

+9,9

-42,5

360,7

20,45

60

6

107,6

6,4

-2,5

+8,2

-49,7

357,3

21,29

60

7

082,0

3,2

-2,9

+6,8

47,4

331,3

0,17

60

8

071,7

10,5

-2,7

+6,8

43,1

326,3

0,52

60

9

076,2

5,7

-2,9

+5,4

-32,2

339,5

2,10

60

10

075,8

10,8

-2,9

+5,4

-30,4

341,4

2,24

60

Ср. значение g на поверхности постамента и его ошибка    344,8 + 3,7
Ср. весовое значение g на пов. постамента и его ошибка     339,2 + -3,4

Приложение 38.15. Характеристики пиков излучения йодного лазера

Пики

f мГц

λ

j

473612193,235

0,6329914269

i

473612214,8

0,6329913981

h

473612236,739

0,6329913688

g

473612340,494

0,6329912301

f

473612353,692

0,6329912125

e

473612367,055

0,6329911946

d

473612379,916

0,6329911774

с

473612497,806

0,6329910199

b

473612505,900

0,6329910090

a

473612514,731

0,6329909972
