ГКИНП (ГНТА)-04-122-03 ИНСТРУКЦИЯ ПО РАЗВИТИЮ ВЫСОКОТОЧНОЙ ГОСУДАРСТВЕННОЙ ГРАВИМЕТРИЧЕСКОЙ СЕТИ РОССИИ - часть 17



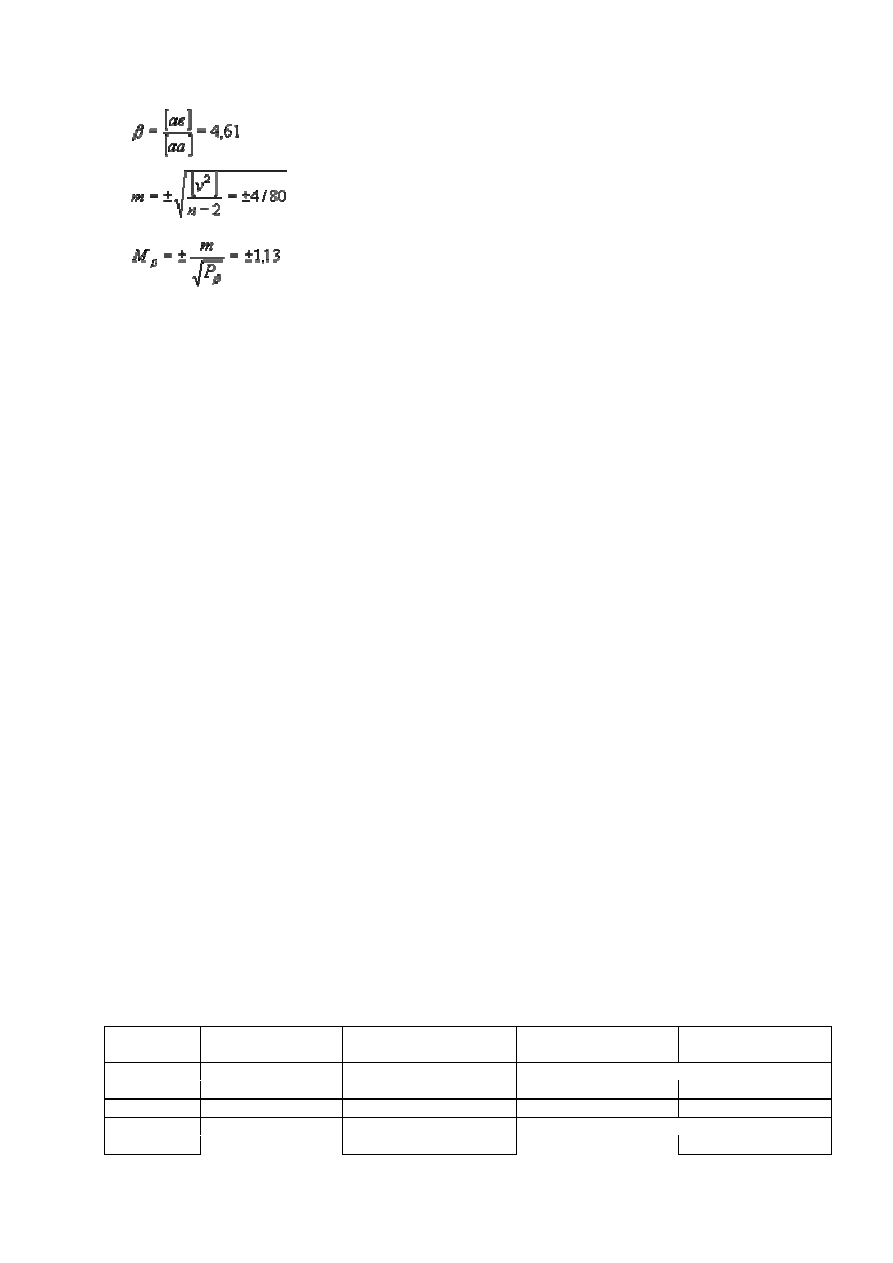

    n = 7

     P

β

 = [aa]

β = 4,61 ± 1,13 в 1·10

-8

  с/мм рт.ст.

Приложение 17. Проверка постоянства пусковых амплитуд маятников

Маятниковый  прибор  вводят  в  рабочий  режим,  пускают  маятники  и  определяют  амплитуду  среднего

маятника через 10 с после пуска. Эту амплитуду называют пусковой. Затем маятники арретируют, пускают и
снова измеряют пусковую амплитуду. Выполняют не менее 10 измерений амплитуды. Расхождение пусковых
амплитуд, выраженных в числе импульсов, не должно превышать 500 (сумма четырех амплитуд).

Если  расхождение  амплитуд  превышает  допустимую  величину,  то  прибор  юстируют  в  лабораторных

условиях квалифицированные специалисты.

Приложение 18. Определение разности периодов колебаний маятников в паре

Периоды  колебаний  двух  маятников  данного  прибора  должны  быть  равны.  Допускается  их  разность  не

более 100·10

-8

 c. Разность периодов колебаний действительных маятников определяют как удвоенную разность

периодов колебаний среднего и одного из маятников.

Измерения выполняют в следующем порядке.
1. Вводят маятниковый прибор в рабочий режим не менее чем за 5 суток до начала определений.
2. Измеряют 3 раза период колебания маятника.
3. Измеряют период колебания одиночного маятника. Для этого после пуска маятников один останавливают

и оставляют свободным, а второй продолжает качаться. Измеряют период маятника, который в данном случае
равен периоду колебания второго маятника.

4. Операцию по п. 3 выполняют трижды.
5. Вычисляют разность периодов среднего и второго маятников. Удвоенная величина этой разности, равная

разности периодов действительных маятников, не должна быть более 100·10

-8

 с. В противном случае периоды

уравнивают  в  лаборатории  или  на  заводе-  изготовителе.  Это  выполняют  высококвалифицированные
специалисты.

Приложение 19. Определение влияния температурного последействия на маятники

Влияние  температурного  последействия,  определяемое  по  нижеизложенной  программе,  не  должно

превышать 50·10

-8

 с.

Устанавливают прибор в термокамеру. Вводят прибор, температура термостатирования которого +35 °С, в

рабочий  режим.  В  термокамере  поддерживают  температуру +20 °С.  Трижды  измеряют  период  среднего
маятника. Повышают температуру в термокамере и выдерживают маятниковый прибор при температуре +40 °С
в  течение 10 часов.  Понижают  температуру  в  термокамере  и  выдерживают  маятниковый  прибор  при
температуре +20 °С в течение 10 часов. Трижды измеряют период среднего маятника. Выключают термостат
маятникового  прибора  и  выдерживают  прибор  в  течение 10 часов  при  температуре +20 °С.  Включают
термостат, выдерживают прибор в течение 10 часов. Трижды измеряют период колебания среднего маятника.
Пример записи и обработки материалов наблюдений приведен в таблице 19.1.

Таблица 19.1

ОПРЕДЕЛЕНИЕ ВЛИЯНИЯ ТЕМПЕРАТУРНОГО ПОСЛЕДЕЙСТВИЯ НА МАЯТНИКИ

Прибор № 5                                                                   Наблюдатель: Королев Н.Н.

Дата

Периоды колебаний

маятников, (с)

Ср. периоды колебаний

маятников (с)

Расхождение периодов

(1·10

-8

 с)

Примечание

0,48207472

3.06.97 г.

7470

0,48207471



Исходный период







2



7471



5.06.97 г.

7473

7473



После

нагрева

маятников до +40 °С

Дата

Периоды колебаний

маятников, (с)

Ср. периоды колебаний

маятников (с)

Расхождение периодов

(1·10

-8

 с)

Примечание

7473



7473









8



7482
7481

6.06.97 г.

7481

7481



После

охлаждения

маятников до +20 °С

Последействие от нагрева + 2·10

-8

 с.

Последействие от охлаждения + 8·10

-8

 с.

Приложение 20. Исследование стабильности частоты кварцевых генераторов

Стабильность  частоты  кварцевых  генераторов  определяют  сравнением  ее  с  эталонной  частотой.  Это

исследование  должно  продолжаться  не  менее  месяца.  Для  контроля  выполняют  также  сравнение  частот
генераторов между собой. Все это время генераторы непрерывно подключены к источнику постоянного тока.
Сравнение частот выполняют с помощью осциллографа не реже двух раз в сутки.

На  одну  пару  отклоняющих  пластин  осциллографа  подается  частота  от  исследуемого  генератора,  а  на

вторую  пару - эталонная  частота.  Сравнение  проводят  на  частоте 1 кГц,  для  чего  частоту  исследуемого
генератора (1000 кГц) с помощью делителя делят до 1 кГц.

На  экране  осциллографа  образуется  фигура  Лиссажу.  Эта  фигура  периодически  изменяет  свою  форму  с

полным периодом С; величину С измеряют с помощью секундомера.

Секундомер  включают,  когда  фигура  Лиссажу  принимает  вид  прямой  линии,  или  когда  пересекаются

противоположные стороны соответствующего прямоугольника. Выключают секундомер после того, как фигура
Лиссажу  после  нескольких  периодических  изменений  своей  формы  примет  первоначальный  вид.
Продолжительность измерений не менее 5 минут.

Относительную погрешность ω

f

 генератора по частоте вычисляют по формуле

ω

f

 = (f

0

- f) / f

0

 = l / C f

0

,

где С - полный период изменения фигуры Лиссажу,
f

0

 - эталонная частота,

f - частота исследуемого генератора.
Относительные  погрешности  генератора  по  частоте  наносят  на  графики  и  проводят  осредненную  кривую

(или прямую).

Среднее  квадратическое  уклонение  отдельных  значений  от  осредняющей  кривой  (или  прямой)  не  должно

превышать 2·10

-8

, а систематическое изменение - 5·10

-8

 за месяц.

Пример  записи  и  обработки  результатов  сравнения  генераторов  дан  в  таблице 20.1 и  на  прилагаемом

графике.

Таблица 20.1

ПРИМЕР ЗАПИСИ И ОБРАБОТКИ СРАВНЕНИЯ ЧАСТОТЫ КВАРЦЕВЫХ ГЕНЕРАТОРОВ

Генератор № 318                                                          Источник эталонной частоты
Наблюдатель: Лохов В.В.                                            _________________________

Продолжительность

сравнения пС

Дата

Время

Эталонная

частота f°

Количество

измерений фигуры

Лиссажу

мин. и сек.  в секундах

Период

совпадения, С

(с)



3.05.76  14.10

1 кГц

3

648,9

408,9

136,30

7337·10

-9



4.05.76  11.15

1 кГц

3

648,3

408,3

136,10

7348

5.05.76

9.30

1 кГц

3

647,6

407,6

135,87

7360

6.05.76

9.45

1 кГц

3

648,2

408,2

136,07

7349

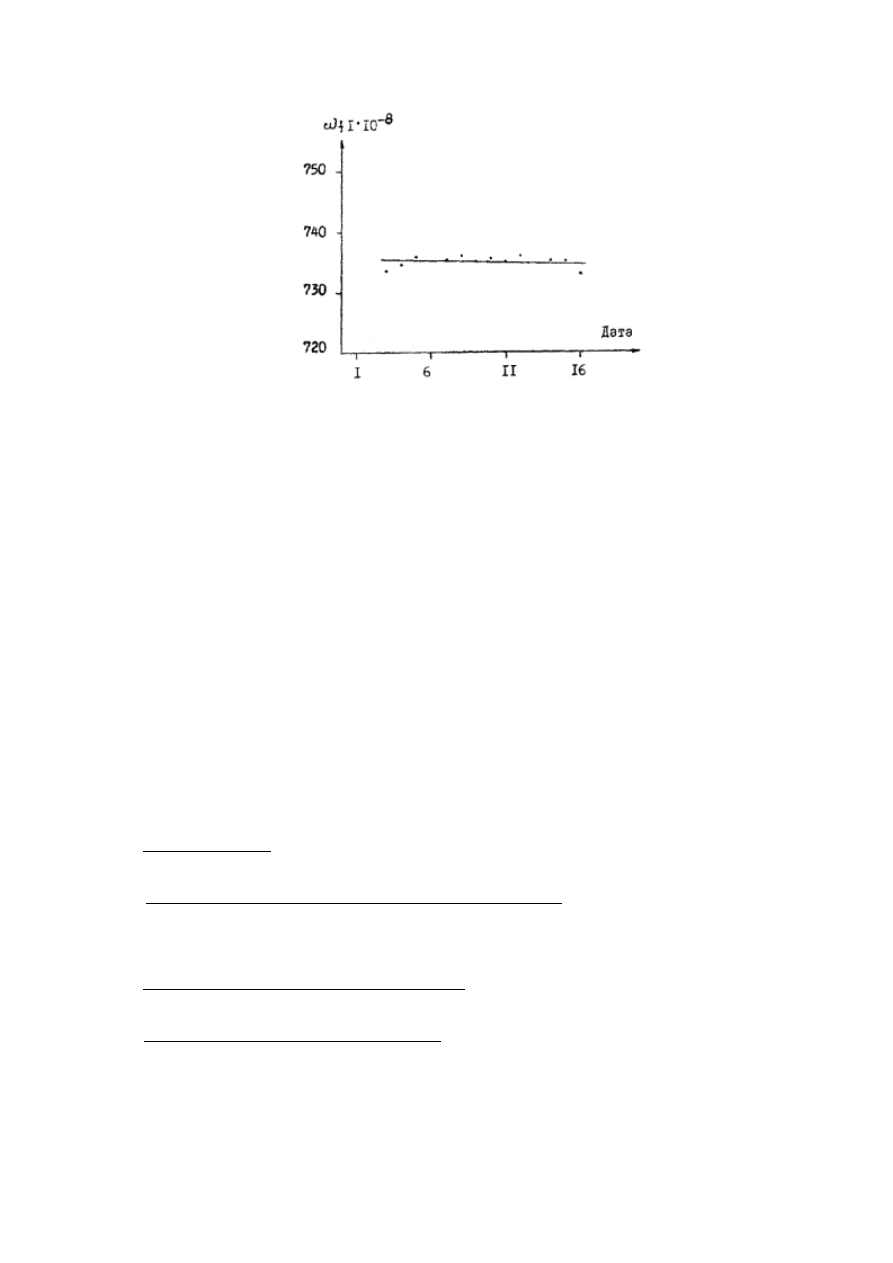

ОТНОСИТЕЛЬНАЯ ПОГРЕШНОСТЬ ГЕНЕРАТОРА № 318 ПО ЧАСТОТЕ



Май 1976 г.

Ср. кв. уклонение от осредняющей прямой = ± 0,8

⋅10

-8

.

Систематическое изменение частоты = -2

⋅10

-8

.

Приложение 21. Проверка работы аппаратуры при питании ее от аккумуляторов

Маятниковые приборы вводят в рабочий режим при питании их от сети переменного тока. Измеряют 5 раз

период колебания маятника.

Переводят  аппаратуру  на  питание  от  аккумуляторов,  при  этом  тумблер  «Сеть»  на  блоке  питания

устанавливают в положение «Выключено». Измеряют пять раз период колебания маятника.

Включают  тумблер  «Сеть»,  переведя  питание  аппаратуры  на  сеть  переменного  тока,  и  измеряют 5 раз

период колебания маятника.

Расхождение  средних  арифметических  значений  периодов,  измеренных  при  питании  аппаратуры  от

аккумуляторов и от сети, не должно превышать 5·10

-8

 с.

Приложение 22. Выполнение контрольного рейса

После лабораторных исследований, а также перед началом полевых работ с группой маятниковых приборов

и  с  гравиметрами  выполняется  контрольный  рейс.  Его  проводят  по  пунктам  ГФГС,  ГГС-1  или
гравиметрических  полигонов.  При  этой  для  гравиметров  ГАГ-2  измеряемая  разность  силы  тяжести  должна
быть не меньше 300 мГал.

Результаты измерений должны соответствовать требованиям настоящей Инструкции.
В процессе измерений выявляют неисправности приборов и недостатки в работе их отдельных блоков.
Замеченные  неисправности  должны  быть  устранены  до  начала  экспедиционных  работ.  Если  эти

неисправности потребовали вскрытия приборов, то после их устранения выполняется новый контрольный рейс.

Приложение 23. Осмотр и предварительные проверки гравиметра ГАГ-2

1. Осмотр гравиметра. Выполняют визуально после вскрытия пломб и подключения гравиметра к источнику

электропитания.  Проверяют  оптические  узлы  угломерного  устройства  и  гравиметровой  части,  наличие
тумблеров, окуляров, разъемов, соединительных шлангов и т.д.

2.  Проверка  и  регулировка  хода  подъемных  винтов  гравиметра.  Подъемные  винты  гравиметра  должны

вращаться легко и плавно. Установив гравиметр и ослабив закрепительные винты подъемных винтов, медленно
вращают их от одного крайнего положения до другого. При обнаружении тугого или неравномерного вращения
подъемные винты промывают в бензине, а затем покрывают смазкой.

В случае неисправности подъемных винтов прибор возвращают на завод-изготовитель.
3. Проверка вращения подвижной части гравиметра. Подвижная часть гравиметра должна вращаться легко и

плавно.  Ослабив  закрепительный  винт,  поворачивают  ее  вокруг  горизонтальной  оси  в  секторе 30 - 40°. При
обнаружении неравномерного или тугого вращения прибор возвращают на завод-изготовитель.

4. Проверка вращения микрометренных винтов. Микрометренное наводящее устройство выполнено в виде

дифференциального винта. На стержень винта, имеющего одну резьбу с шагом 0,4, а вторую - с шагом 0,35 мм
навинчиваются  две  гайки.  Штифт  входит  в  паз  корпуса  и  дает  возможность  перемещаться  гайке  только
поступательно.  Один  винт  служит  для  грубого  перемещения  подвижной  части  гравиметра,  а  второй - для
точного.  Равномерность  хода  винта  грубого  совмещения  проверяют  вращением  его  на  ввинчивание  и
вывинчивание в диапазоне, обеспечивающем поворот подвижной части гравиметра на 2 - 4°.

Плавность хода винта точного совмещения контролируют равномерным перемещением подвижного индекса

по шкале гравиметра при ввинчивании или взвинчивании винта.

5.  Проверка  плавности  вращения  барабана  оптического  микрометра.  Проверяют  вращением  барабана

микрометра  по  ходу  часовой  стрелки  и  против  него.  При  этом  выполняют  совмещение  шкалы  микрометра  с
индексом в поле зрения окуляра на интервале 1', 2', 5'.

6. Проверку плавности вращения лимба угломерного устройства. Выполняют медленным вращением лимба

вокруг горизонтальной оси при помощи трибки. Окончательное заключение о плавности вращения лимба дают
после выполнения поверки рена оптического микроскоп-микрометра. (Приложение 24).

В случае неравномерного или тугого вращения лимба прибор возвращают на завод-изготовитель.
7. Проверка положения шкалы в поле зрения окуляра. Выполняют перед регулировкой диапазона измерений

силы  тяжести.  Штрихи  шкалы  окуляра  гравиметра  в  поле  зрения  должны  иметь  четкое  изображение  и  быть
параллельными  изображению  подвижного  индекса  маятника.  Четкость  штрихов  шкалы  регулируют
перемещением верхней части окуляра гравиметра.

Изображение  подвижного  индекса  должно  состоять  из  двух  темных  полос,  разделенных  светлой,  ширина

которой не должна превышать удвоенную толщину штриха шкалы окуляра гравиметра.

Биссектор  шкалы  (ее  нуль)  окуляра  гравиметра  устанавливают  примерно  посередине  между  двумя

крайними  положениями  изображения  подвижного  индекса  маятника  упругой  системы.  Эти  положения
определяются  ограничителями  движения  маятника.  Положение  биссектора  шкалы  регулируют  поворотом
эксцентренной окулярной части.

8.  Проверка  лампочек  осветительных  устройств  гравиметрической  части,  угломерного  устройства  и

термостатов.  Осветители  гравиметрической  части  и  угломерного  устройства  должны  иметь  лампочки  с
центральной нитью, равномерно освещающие поле зрения и штрихи отсчетных шкал.

Коммутаторные  лампочки,  сигнализирующие  о  переключениях  термостата,  проверяют  по  показаниям

амперметра или с помощью тестера.

9.  Проверка  переключателей  термометров  термостатов.  Выполняют  при  включенном  термостате  при

помощи  переключателя  термометров  термостата.  Отключение  или  включение  электропитания  термостатов
фиксируется амперметром и, соответственно, отключением или включением коммутаторных лампочек.

Приложение 24. Исследование оптического микрометра

Исследование оптического микрометра гравиметра ГАГ-2 подразделяется на следующие этапы:
1) определение ошибок совмещения штрихов;
2) определение мертвого хода оптического микрометра;
3) определение рена оптического микрометра.

1. Определение ошибок совмещения штрихов

При  различных  произвольных  установках  лимба  выполняют  по  два  совмещения  штрихов  и  выводят

разности  соответствующих  отсчетов  по  микрометру.  Порядок  записи  отсчетов  и  их  обработки  представлен  в
табл. 24.1. Средняя квадратическая погрешность m для одного совмещения не должна превосходить 0,5".

Таблица 24.1

ОПРЕДЕЛЕНИЕ ОШИБОК СОВМЕЩЕНИЯ ШТРИХОВ

Гравиметр ГАГ-2 № 31
Наблюдатель: Щеглов С.Н.                                                                      22 декабря 1989 г.

Отсчет по микром.

Отсчет по микром.

Устан.

лимба

1

2

d (1 - 2)

Устан. лимба

1

2

d (1 - 2)

0°

0'05,0"

0'05,0"

0,0"

0°

2'32,2"

2'32,0"

+ 0,2"

30°

0'33,8"

0'33,5"

+ 0,3"

30°

2'51,8"

2'51,7"

+ 0,1"

60°

1'04,7"

1'05,2"

- 0,5"

60°

3'28,0"

3'28,2"

- 0,2"

90°

1'34,8"

1'34,5"

+ 0,3"

90°

3'55,2"

3'55,0"

+ 0,2"

120°

2'00,4"

2'00,0"

+ 0,4"

120°

4'29,6"

4'30,0"

- 0,4"

150°

2'17,3"

2'17,6"

- 0,3"

150°

4'42,5"

4'42,8"

- 0,3"

[dd] = 1,06

Средняя квадратическая погрешность одного совмещения штрихов



где n - число установок лимба;
d - разность соответствующих отсчетов по микрометру.

2. Определение мертвого хода оптического микрометра.
