ГКИНП (ГНТА)-04-122-03 ИНСТРУКЦИЯ ПО РАЗВИТИЮ ВЫСОКОТОЧНОЙ ГОСУДАРСТВЕННОЙ ГРАВИМЕТРИЧЕСКОЙ СЕТИ РОССИИ - часть 14

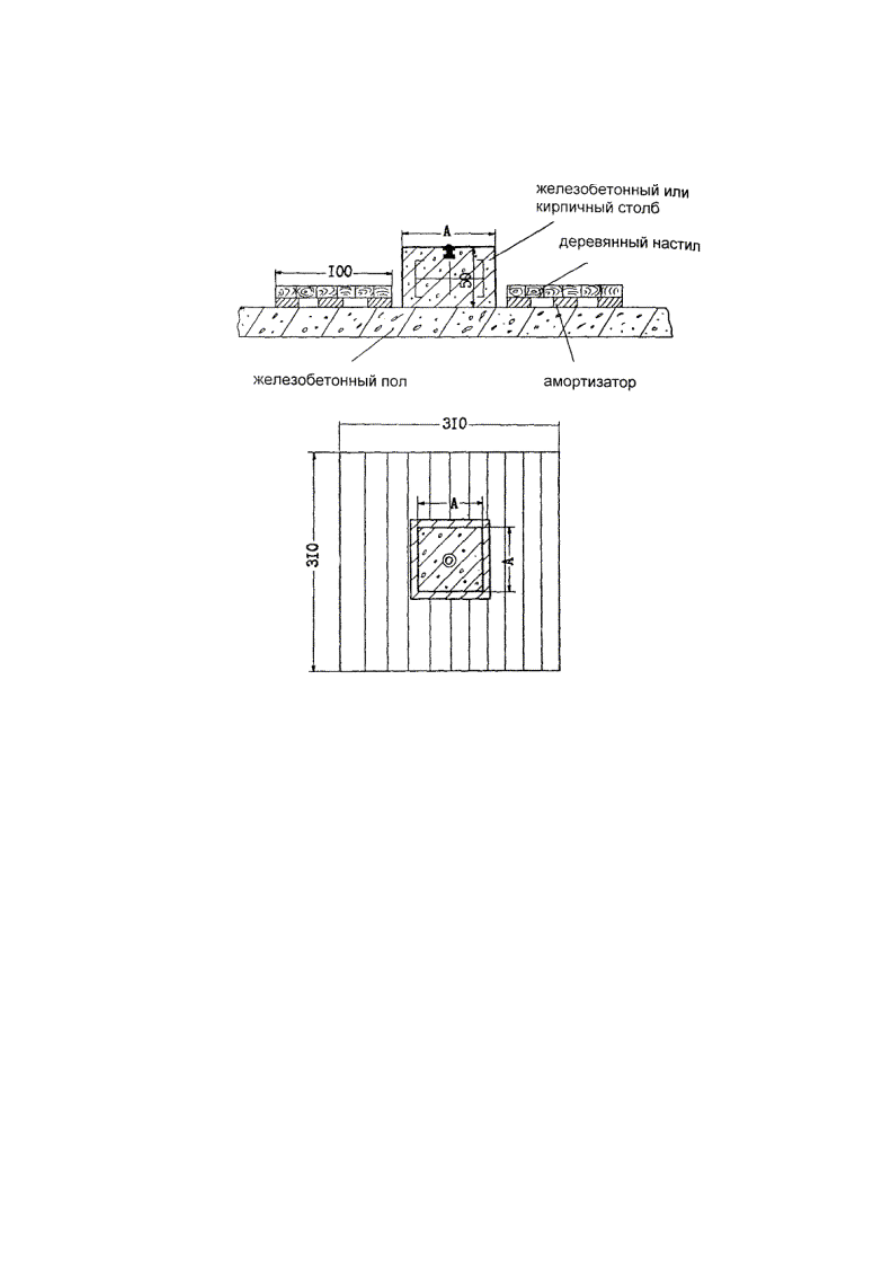

Приложение 4.6. Центр гравиметрического пункта, устанавливаемый в помещении в районе многолетней

мерзлоты

Тип 171



Для фундаментальных пунктов А = 100
Для основных пунктов 1 класса А = 80
Для пунктов 1 класса А = 60

Размеры даны в см

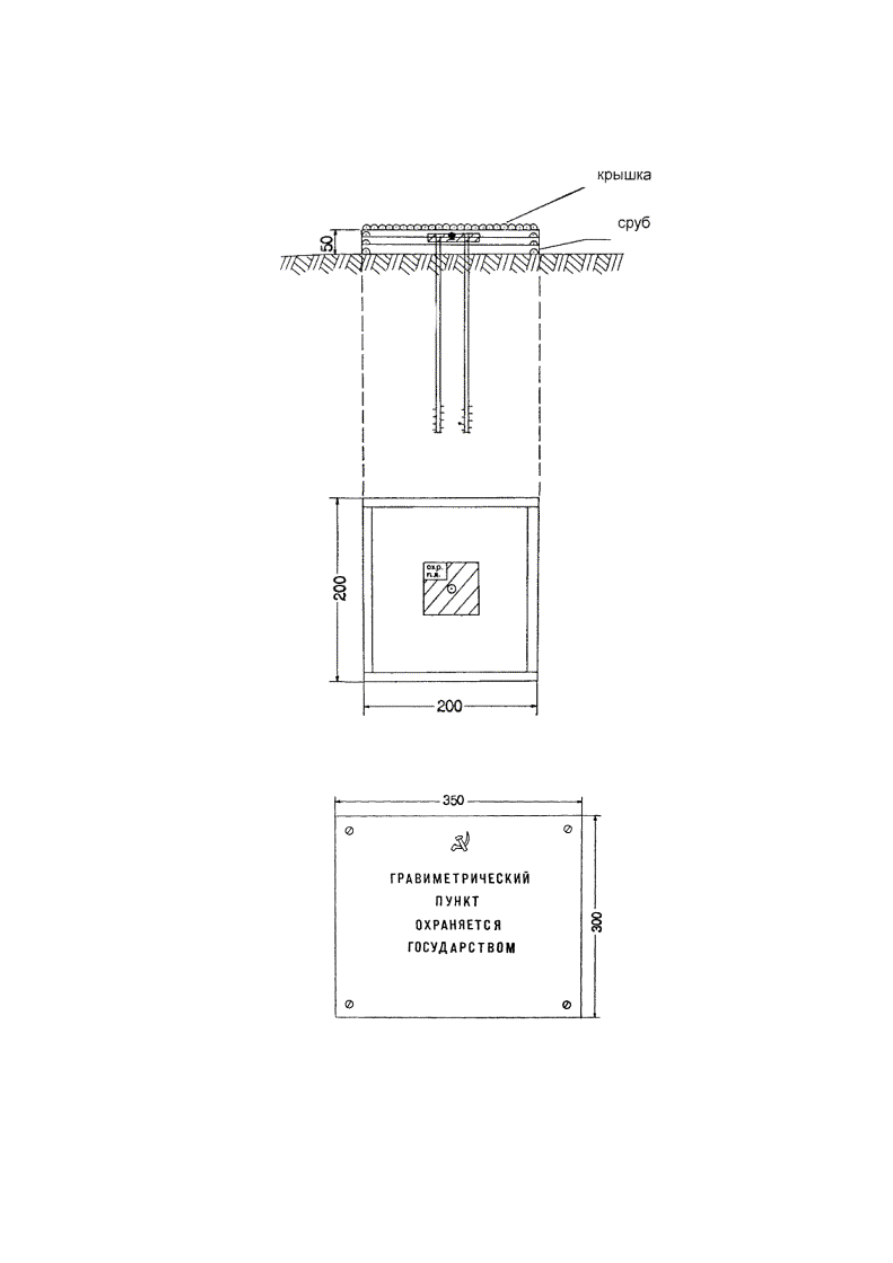

Приложение 4.7. Внешнее оформление гравиметрического пункта в районе многолетней мерзлоты (лесные

районы)



Размеры даны в см

Приложение 5. Охранная плита гравиметрического пункта



Толщина плиты 5 мм

Размеры даны в мм

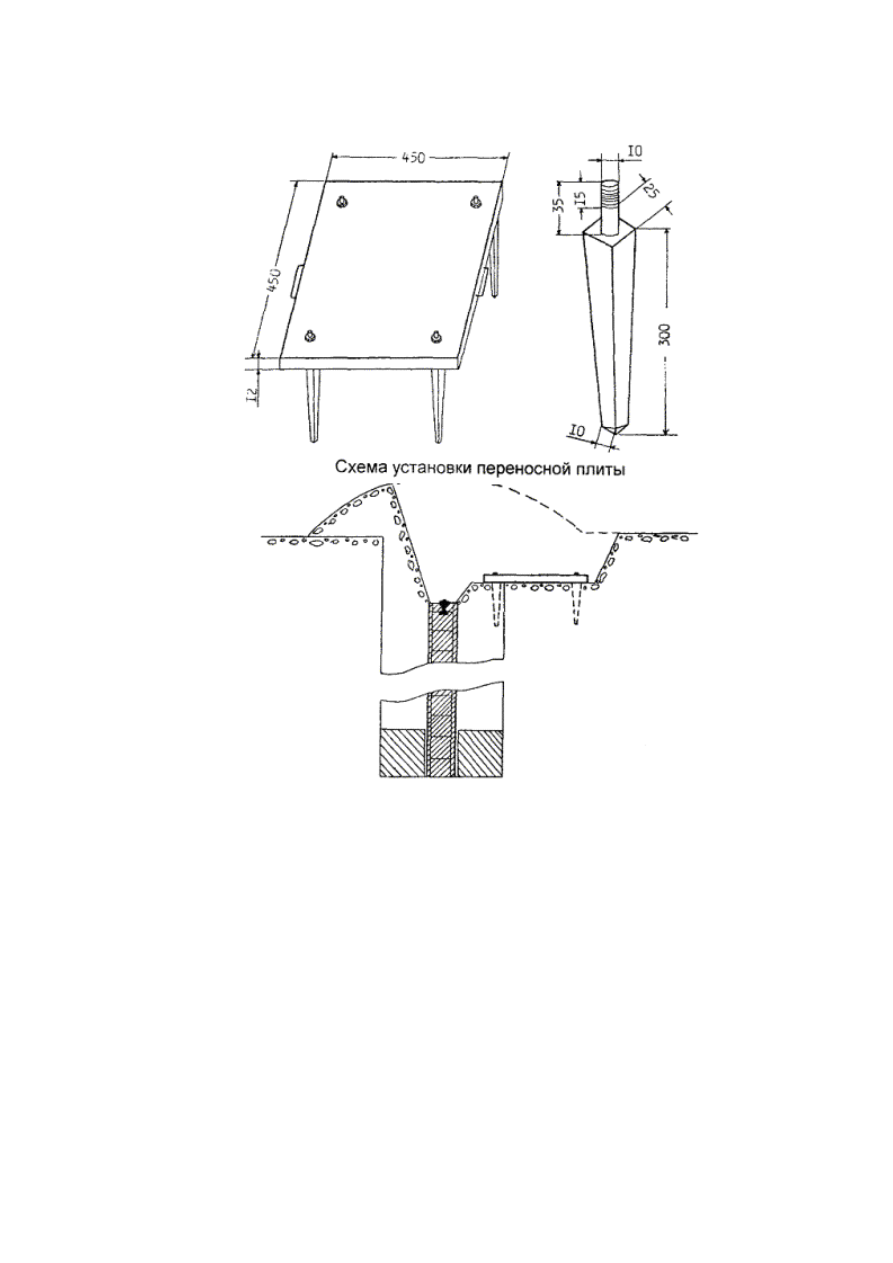

Приложение 6. Переносная плита для установки маятниковой аппаратуры



Размеры даны в мм

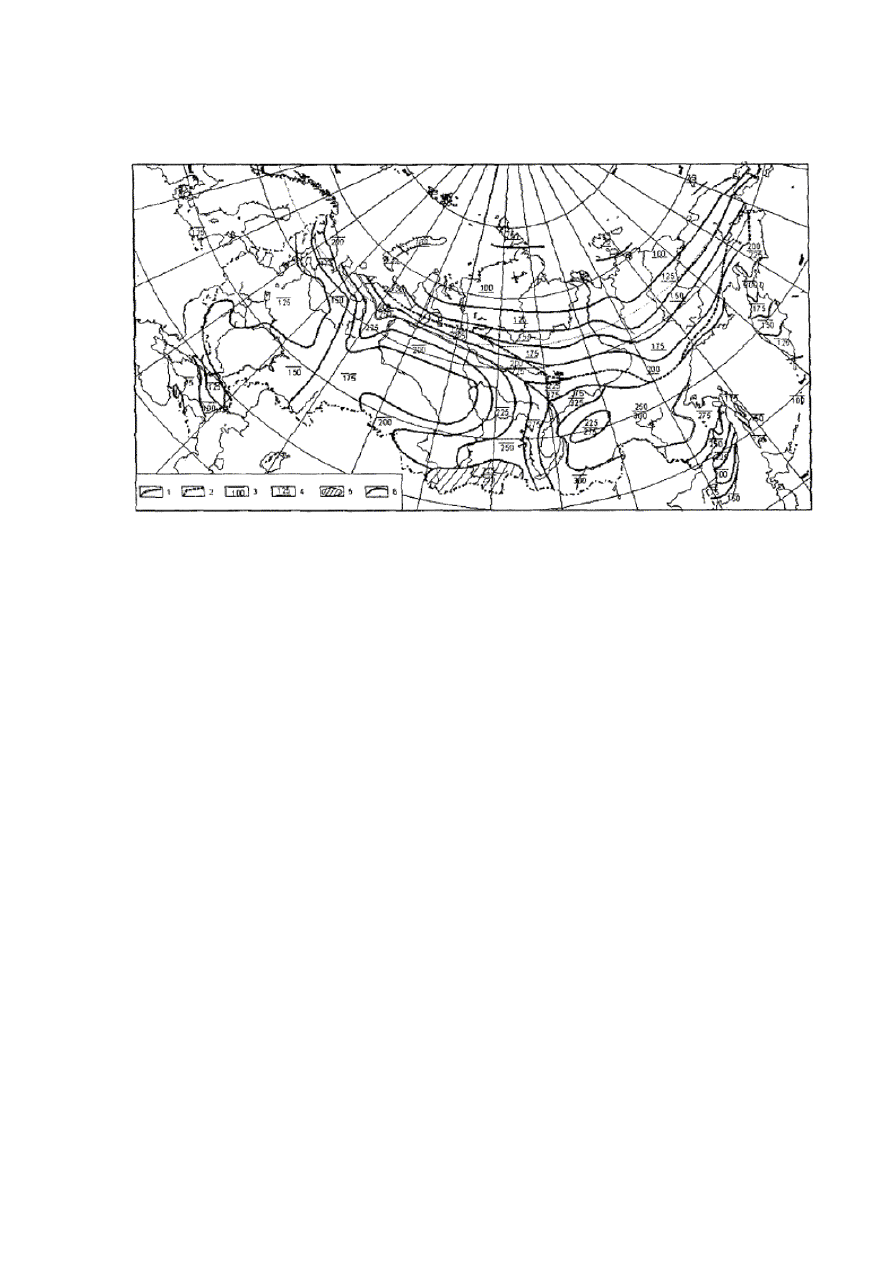

Приложение 7. Схема промерзания и протаивания грунтов для определения глубины закладки центров и

реперов



1 - южная граница зоны прерывистого распространения многолетней мерзлоты; 2 - северная граница зоны

прерывистого распространения многолетней мерзлоты и южная граница области применения знаков,

закладываемых в узкие скважины простаиванием или бурением; 3 - глубина промерзания грунта, принимаемая

при расчете глубины закладки знаков, см; 4 - глубина протаивания грунтов, принимаемая при расчете глубины

закладки знаков, см; 5 - высокогорные области с преимущественно каменистыми породами и прерывистым

распространением многолетнемерзлых грунтов; 6 - изолинии равных глубин промерзания (протаивания).



Приложение 8. Паспорт гравиметрического пункта и пунктов-спутников

ФЕДЕРАЛЬНАЯ СЛУЖБА ГЕОДЕЗИИ И КАРТОГРАФИИ РОССИИ

Предприятие №

Экспедиция №

ПАСПОРТ

гравиметрического пункта ______________
и пунктов-спутников _____________________
Рекогносцировку пунктов выполнил в 20__ г. ________
Центры построил в 20__ г. _____________________
Гравиметрические наблюдения

выполнены                           уравнены

20 г.                                                     в 20 г.
20 г.                                                     в 20 г.

Гравиметрический пункт (название, номер марки) .........................................................
Номенклатура трапеции М 1:100000 ..................................................................................
Широта ...............................  Долгота .....................  Высота ............................................

АДРЕС:

Республика, область (край), город, район ..........................................................................
Почтовый индекс ....................  улица .........................  дом ...............................................
Наименование организации ................................................................................................
Руководитель организации ...........................  № телефона ...............................................
