ГКИНП-02-190-85 РУКОВОДСТВО ПО ФОТОГРАФИЧЕСКИМ РАБОТАМ - часть 14

                    (12)

ω

1

 = 0; ω

i+1

 = ω

i

 + ε

i

, где

где q - разности поперечных параллаксов;

c - отсчет по статограмме (расстояние между точками и кривой в миллиметрах);
f - фокусное расстояние АФА с точностью до ± 2 мм;
b - базис стереопары (среднее из b

п

 и b

л

) с точностью до ± 1 мм.

Коэффициенты К

''

, К и К выбирают из прилож. 5.

Образец  вычисления  взаимных  углов  наклона  аэроснимков  при  измерениях  на  стереометре

приведен в прилож. 6.

5.2.9. Высота аэрофотосъемки над средней плоскостью съемочного участка не должна отличаться

от  заданной  более  чем  на 3 % в  равнинных  районах  и  на 5 % - в  горных  районах,  а  при  высоте
аэрофотосъемки до 1000 м соответственно не более, чем на 30 и 50 м.

В  пределах  трапеции  листа  карты  данного  масштаба  определяют  по  статограмме  колебание

высоты  полета  в  каждом  маршруте.  На  статограмме  сплошной  прямой  линией,  являющейся  осью
симметрии, точками отмечены моменты экспозиций. Две симметричные кривые записаны менисками
работающего колена статоскопа. Для определения разности высот полета между двумя снимками m и
n  (снимок  n  последующий)  по  статограмме  берут  отсчеты  С

m

,  С

n

  и  измеряют  величины  a  всех

переключений кранов между снимками. Отсчетом называется расстояние между кривыми линиями,
измеренное в миллиметрах по перпендикуляру к средней линии. Отсчет берут со знаком плюс, если
прерывистая кривая лежит выше средней линии и со знаком минус, если кривая расположена ниже
средней линии. При этом статограмму рассматривают со стороны эмульсии; направление полета на
ней должно быть слева направо. Для определения а измеряют расстояние по перпендикуляру между
концами кривых в момент переключения кранов. Знак а определяют так же, как и знак отсчета.

Для  определения  изменения  высоты  полета  на  маршруте  выбирают  точки,  соответствующие

самому  высокому  и  низкому  положению  кривой.  Изменение  высоты  полета  между  двумя
аэроснимками

∆h

n-m

, выраженное в метрах, вычисляют по формуле:

∆h

n-m

 = K(C

n

 - C

m

 + Σ

a

),                                                    (13)

где К - коэффициент, зависящий от высоты Н полета и увеличения регистрационной камеры (берется
из прилож. 7);

Σ

a

 - алгебраическая сумма величин переключений между аэроснимками.

Фактическую высоту фотографирования над средней плоскостью съемочного участка определяют

для каждого маршрута. Отклонение фактической высоты Н

ф

 от заданной Н

з

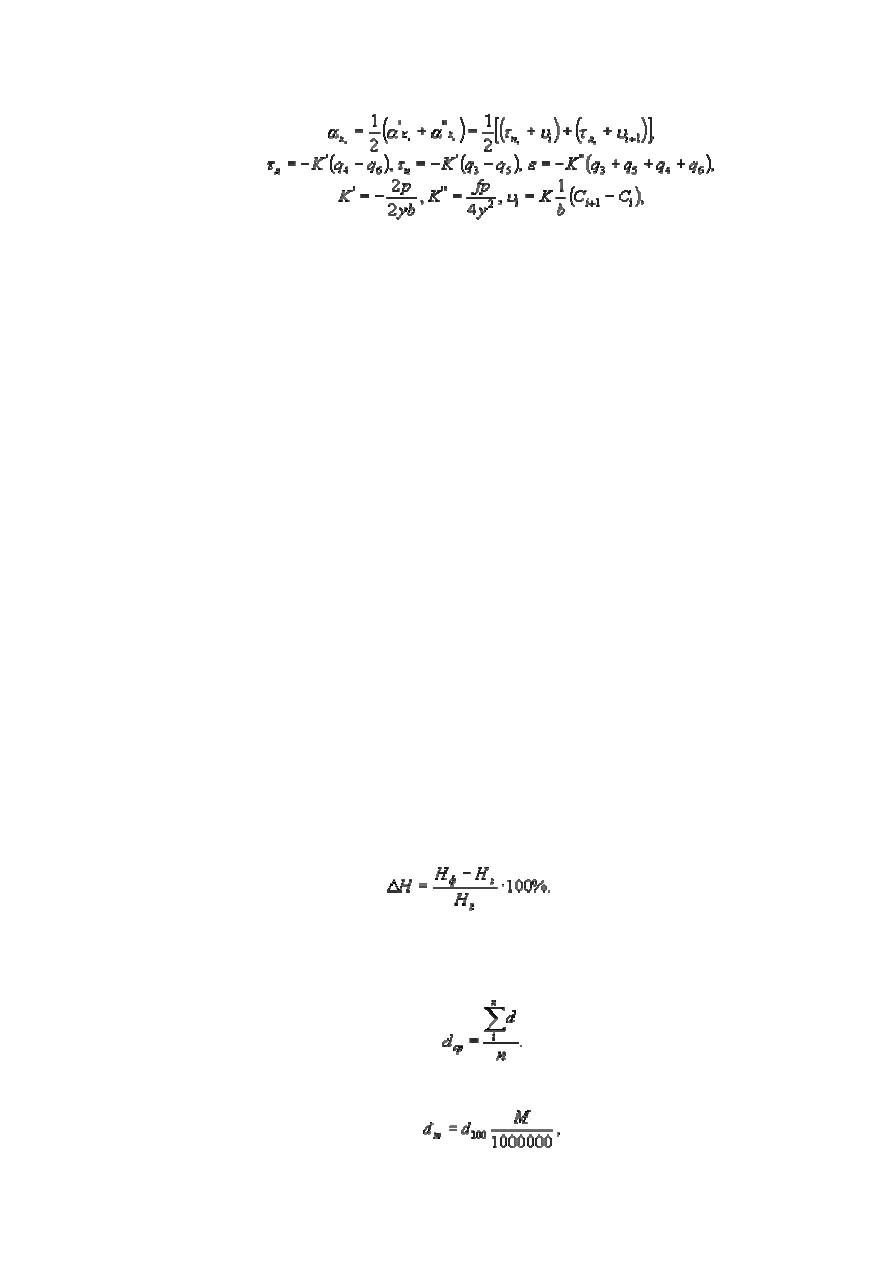

 вычисляют по формуле:

                                                            (14)

Значения Н

ф

 определяют следующими способами.

При  аэрофотосъемке  равнинной  местности  на  репродукции  накидного  монтажа  измеряют  все

диагонали трапеций участка и вычисляют их среднее значение:

                                                                   (15)

Затем определяют теоретическую длину диагонали трапеции по формуле:

                                                          (16)

где d

100

 - длина диагонали трапеции масштаба 1:100000, покрывающей участок;

М - знаменатель масштаба аэрофотосъемки.

Затем,  если  d

т

  и  d

ср

  выражены  в  одних  единицах,  вычисляют  фактическую  высоту

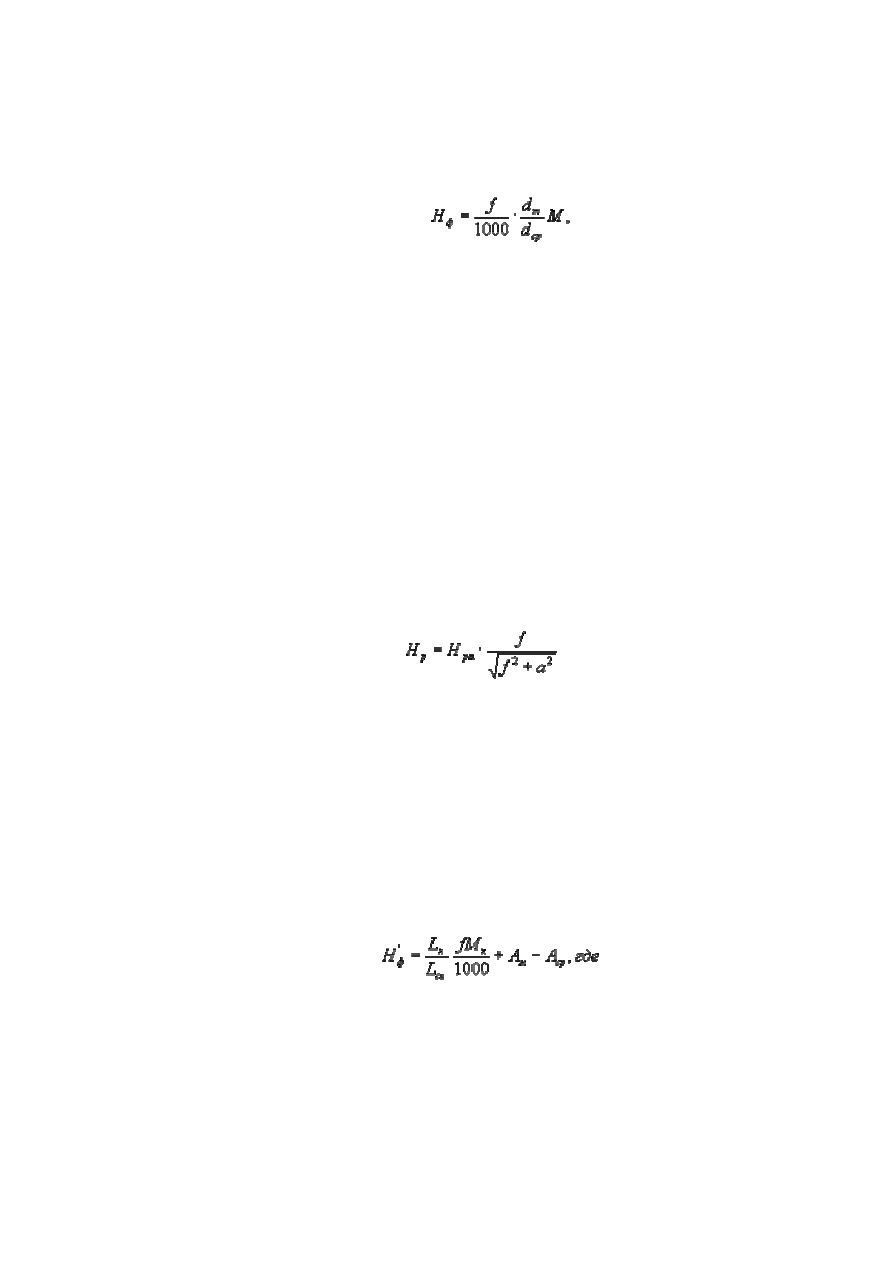

фотографирования по формуле:

                                                        (17)

где f - фокусное расстояние АФА в мм.

При  аэрофотосъемке  пересеченной  местности  фактическую  высоту  полета  определяют  по

показаниям  радиовысотомера  и  по  карте.  На  каждую  дату  полета  вычисляют  Н

ф

  для 5 - 10 точек

земной  поверхности,  равномерно  расположенных  на  участке,  и  берут  среднее  арифметическое.  Н

ф



вычисляют по формуле:

Н

ф

 = Н

р

 + А - А

ср

                                                         (18)

где Н

р

 - высота полета, определенная по показаниям радиовысотомера;

А - абсолютная высота точки, взятая с карты, над которой получена Н

р

;

А

ср

 - абсолютная высота средней плоскости участка.

Отклонения отдельных значений Н

ф

 от Н

ф ср.

 не должны превышать 0,05 Н

ф

.

Для  определения  высоты  полета  на  карте  должны  быть  надежно  опознаны  точки  отражения

импульсов. Отсчет по радиовысотограмме может быть отнесен к главной точке аэроснимка, если для
определения высоты полета используются аэроснимки, центры которых проецируются на равнинные
элементы рельефа.

Отсчет по радиовысотограмме может быть отнесен к командной вершине, если она расположена

вблизи главной точки аэроснимка. Если отсчет Н

ра

 по радиовысотограмме отнесен к точке, которая не

совпадает  с  главной  точкой  аэроснимка  и  находится  от  нее  на  расстоянии  «а» (в  масштабе
аэроснимка), то высота Н

р

 по радиовысотомеру вычисляется по формуле:

                                                           (19)

Значения второго множителя формулы берутся из прилож. 8.
На  аэроснимках  пересеченной  местности  фактическая  высота  полета  может  определяться  также

фотограмметрическим способом. На каждом третьем или четвертом маршруте съемочного участка, в
пределах маршрута находят и накалывают две точки, находящихся на возможно большом расстоянии
друг от друга. На карте опознают эти точки, измеряют между ними расстояние L

к

 мм и определяют

высоту А

м

 средней плоскости рельефа (в метрах) для маршрута. Осознанные точки и главные точки

всех  снимков  перекалывают  на  смежные  снимки.  Затем  на  столе  делают  два  накидных  монтажа
маршрута,  один  раз  используя  четные,  а  другой - нечетные  аэроснимки,  совмещая  главные  точки
аэроснимков  точно  по  наколам.  Аэроснимки  монтируют  так,  чтобы  маршруты  были
прямолинейными.  По  каждому  накидному  монтажу  измеряют  расстояния  L

'

си

  и  L

''

си

  в  миллиметрах

между  опознанными  точками  и  вычисляют  среднее  арифметическое  L

си

.  Высоту  фотографирования

над средней плоскостью участка вычисляют по формуле:

                                                (20)

М

к

 - масштаб карты, на которой измеряли расстояние L

к

;

f - фокусное расстояние АФА;
А

ср

 - абсолютная высота средней плоскости участка.

Из полученных значений Н

ф

 берут среднее арифметическое высоты фотографирования Н

ф

.

5.3. Требования к фотографическому качеству аэрофильмов и методы их контроля.
5.3.1. Требования к техническому состоянию аэрофильмов и методы их контроля.
Аэрофильм  не  должен  иметь  полос,  пятен,  надрывов,  заломов,  глубоких  царапин,  потертостей,

сползания  эмульсионного  слоя,  прилипания  и  других  механических  дефектов.  Изображения
производственных  дымов,  облаков  или  теней  от  них,  небольшие  царапины,  пятна,  блики,  ореолы  и

другие дефекты фотографического изображения не должны находиться в рабочей зоне аэронегатива
и препятствовать выполнению фотограмметрических измерений и дешифрированию.

На аэронегативах должны быть четкие изображения уровня и часов.
Изображение на радиовысотограммах к статограммах должно быть четким и легко читаться.
Указанные требования контролируют просмотром аэрофильмов, радиовысотограмм и статограмм

в проходящем свете на просветных столах (ФМС-66, ПДН-4 и др.) с использованием луп и ручного
микроскопа.

5.3.2. Требования к фотографическому качеству аэрофильмов и методы их контроля.
Аэрофильмы  должны  иметь  по  всему  полю  резкое  изображение  с  удовлетворительной

проработкой мелких деталей в светах и тенях.

Требование контролируют просмотром аэрофильмов на просветных столах с использованием луп

или ручного микроскопа.

Сенситометрические  и  градационные  характеристики  аэрофильмов  должны  отвечать  нормам,

приведенным в табл. 23.

Таблица 23

Тип аэронегативов.

Характеристика

районов

Коэффициент

контр.

Интегральная

плотность

Плотность

вуали, не

более

Минимальная

плотность

Максимальная

плотность

Примечания

Черно-белые









(0,25 - 0,6) + 1,6

Населенные  пункты
и горные районы

1,0 ± 0,2

0,9 ± 0,2

0,25

+ D

0



(0,25 - 0,6) + 1,6

Равнинные и степные
районы

1,6 ± 0,2

0,9 ± 0,2

0,25

+ D

0



(0,25 - 0,6) + 1,6

Остальные районы

1,4 ± 0,2

0,9 ± 0,2

0,25

+ D

0



Цветные

1,2

0,8 - 1,2

0,3

0,2 + D

0

 - γ - для наименее контрастного

слоя

Спектрозональные









Инфрахроматический
слой

1,4 - 2,3

1,2 - 1,8

0,7

0,4 + D

0

 - D

инт

 - для леса

Панхроматический
слой

1,7 - 3,0

1,2 - 1,8

0,4

0,4 + D

0



Приведенные  характеристики  контролируют  выборочно,  в  ходе  приемки  аэрофотосъемочных

материалов.

Коэффициент  контрастности  определяют  по  характеристическим  кривым,  построенным  на

стандартном  сенситометрическом  бланке  по  оптическим  плотностям  полей  клина,  впечатанного  в
аэрофильм  или  по  градационной  кривой  зависимости  плотностей  полей  впечатанного  в  аэрофильм
клина от плотностей полей оригинального клина.

При  этом,  для  черно-белого  аэрофильма  строят  одну  характеристическую  кривую,  для

спектрозональных - две  (за  зеленым  и  красным  светофильтрами)  и  для  цветного - три  (за  зеленым,
синим и красным светофильтрами).

Интегральную  плотность  проверяют,  измеряя,  с  использованием  денситометра  ДИ,  несколько

кадров в начале, середине и конце аэрофильма.

Плотность вуали измеряют в межкадровом промежутке или на краях аэрофильма, вне кадра.
Минимальную плотность измеряют на самых прозрачных участках изображения по всей площади

аэронегатива  с  учетом  малых  по  площади  прозрачных  участков,  но  содержащих  важные  детали.
Такой же принцип используют при измерении максимальной плотности.

Оптическую  плотность  для  построения  характеристических  кривых  измеряют  с  использованием

денситометров СР-25М1, ЦДФЭУ или ДФЭ-10 (только черно-белых аэронегативов).

6. ИЗГОТОВЛЕНИЕ ФОТООТПЕЧАТКОВ С АЭРОНЕГАТИВОВ ПРОЕКЦИОННЫМ

КОПИРОВАНИЕМ

6.1. Схема технологического процесса

6.1.1. Подготовительные работы
6.1.2. Увеличение аэронегативов
6.1.3. Химико-фотографическая обработка фотоматериала
6.1.4. Контроль качества фотоотпечатков.

6.2. Подготовительные работы

Включает в себя подготовку прибора к работе и аэронегативов к увеличению.
При подготовке прибора к работе осуществляют его общий осмотр, чистку кассет, экрана стола и

оптической системы от пыли, проверку правильности работы системы автоматической фокусировки,
приводят в горизонтальное положение экран стола (для трансформаторов), проверяют равномерность
освещения экрана стола и устанавливают заданный масштаб увеличения.

Аэронегативы  проверяют  на  комплектность  и  подбирают  близкими  по  контрасту  и  интервалу

оптических плотностей, значения которых должны соответствовать данным, приведенным в табл. 24.

Таблица 24

Ландшафт аэрофотосъемочного участка

Коэффициент

контрастности

Интервал плотностей (

∆D =

D

макс

 - D

мин

) для D

с

 = 0,25)

Равнинный и степной

1,4 - 1,8

0,75 - 1,15

Населенные пункты; горный

0,8 - 1,2

0,75 - 1,15

Остальные

1,2 - 1,6

0,75 - 1,15

6.3. Увеличение аэронегативов

Выполняют  на  фототрансформаторах,  увеличителях,  репродукционных  увеличителях -

цветокорректорах.  Процесс  включает  зарядку  кассеты  аэронегативом,  укладывание  фотобумаги  на
экран стола и экспонирование.

6.3.1.  Оптимальную  экспозицию  при  копировании  на  черно-белых  фотобумагах  определяют

изготовлением  пробных  фотоотпечатков.  При  этом  выдержка  должна  быть  подобрана  такой,  чтобы
под  максимальной  плотностью  аэронегатива  на  фотоотпечатке  получилось  визуально  заметное
почернение с плотностью около 0,2.

При  увеличении  аэронегативов  с  центральным  пятном  в  процессе  экспонирования  выравнивают

плотность фотоотпечатка способом растушевки.

Черно-белую  фотобумагу  для  печати  подбирают,  исходя  из  данных,  приведенных  в  табл. 25, с

условием,  чтобы  полезная  фотоширота  фотобумаги  была  равна  или  несколько  больше  интервала
плотностей аэронегатива. При этом условии фотоотпечаток будет мягким, серым, без белых и черных
участков,  с  хорошей  проработкой  мелких  деталей  изображения  в  светах  и  тенях  и  с  лучшей
выравненностью  изображения  по  плотности,  что  важно  для  изготовления  высококачественных
фотопланов и фотосхем.

Таблица 25

Контрастность фотобумаги

Полезная фотоширота

фотобумаги

Интервал плотности

аэронегатива

Мягкая

Не менее 1,4

1,2

Полумягкая

1,2 - 1,3

1,1 - 1,2

Нормальная

1,0 - 1,1

0,9 - 1,0

Контрастная

0,8 - 0,9

0,7 - 0,8

С  учетом  контраста  изображения  окончательно  для  печати  выбирают  фотобумагу,  пользуясь

данными табл. 26.

Таблица 26

Контрастность

Интервал плотностей

аэронегатива

изображения

фотобумаги

Большой

Очень контрастное

Мягкая

Контрастное

Полумягкая

1,2

Нормальное

Нормальная
