нажатием на кнопку «стоп». Диапазон экспозиций составляет 0,05 ÷ 500 лкс. Прибор работает от сети
переменного тока напряжением 220 В частотой 50 Гц. Потребляемая мощность 0,4 кВт; масса 9 кг.

3 . 8 . 1 7 .   Э к с п о з и м е т р   Р А Э - 4

РАЭ-4 предназначен для дозирования количества освещения при фоторепродукционных работах.

Прибор  состоит  из  фотодатчика,  устанавливаемого  в  камере  репродукционного  фотоаппарата  в
плоскости  матового  стекла  и  электронного  блока,  крепящегося  на  пульте  управления
репродукционным фотоаппаратом.

В  электронном  блоке  размещены  фотопреобразователь,  счетчик  импульсов  на  декатронах,

исполнительное  устройство  и  блоки  питания.  Для  визуального  наблюдения  декатроны  счетчика
вынесены на переднюю панель прибора.

При  нажатии  на  пульте  управления  кнопки  «Пуск»  открывается  затвор  фотоаппарата  и

включаются  осветители.  Световой  поток,  отраженный  от  оригинала  или  проходящий  через  него,
попадает  на  фотодатчик  экспозиметра.  При  этом  световая  энергия  преобразуется  в  электрические
импульсы,  частота  которых  определяется  интенсивностью  светового  потока,  падающего  на
фотодатчик.

Экспозиция  задается  дискретно  установкой  конкретного  числа  импульсов  и  определяется  по

инструкции к прибору. При совпадении количества поступивших на декатронный счетчик импульсов
с  заранее  установленным  числом  срабатывает  исполнительное  устройство,  затвор  фотоаппарата
закрывается,  осветители  отключаются  и  процесс  экспонирования  заканчивается.  Количество
освещения  дозируется  в  интервале 0,06 + 60 лкс  с  погрешностью ± 5 %. Прибор  работает  от  сети
переменного тока напряжением 220 В с частотой 50 Гц.

Потребляемая мощность 0,22 кВт. Габаритные размеры фотодатчика 40

×40×100 мм; электронного

блока - 285

×175×170 мм; масса прибора 5,5 кг.

3 . 8 . 1 8 .   Э к с п о з и м е т р   К А Э - 2

КАЭ-2  предназначен  для  дозирования  количества  освещения  при  выполнении  копировальных

работ.  Он  может  устанавливаться  на  всех  типах  копировальных  рам,  оснащенных  различными
источниками освещения (дуговые фонари, лампы накаливания, люминесцентные лампы и др.).

Прибор  выполнен  в  виде  фотодатчика,  крепящегося  на  копировальной  раме,  и  электронного

блока,  с  размещенным  на  нем  фотопреобразователем,  счетчиком  импульсов  на  декатронах,
исполнительного устройства и блоков питания.

КАЭ-2  автоматически  выключает  источники  освещения  в  соответствии  с  заданным  числом

импульсов.

Количество  освещения  для  экспонирования  фотослоев  дозируется  в  интервале  от 8 до 80 лкс,  а

количество световой энергии для копирования фотополимерных и копировальных слоев в интервале
0,25 + 2,4 Дж/м

2

. Погрешность дозирования света ± 5 %. Прибор работает от сети переменного тока

напряжением 220 В с частотой 50 Гц.

Потребляемая  мощность 26 Вт.  Габаритные  размеры  фотодатчика 150

×70×55  мм,  электронного

блока 335

×160×150 мм; масса 6,4 кг.

3 . 8 . 1 9 .   Л ю к с м е т р   Ю - 1 1 6

Ю-116  предназначен  для  измерения  освещенности,  создаваемой  искусственными  источниками

излучения  и  естественным  светом,  и  применяется  для  определения  неравномерности  освещения
экранов оригиналодержателей репродукционных фотоаппаратов и копировальных рам.

Диапазон измерения, в зависимости от применяемой насадки, составляет 5 ÷ 1000000 лк.
Габаритные  размеры  измерителя  люксметра 210

×125×85  мм,  фотоэлемента  с  насадками -

185

×105×155 мм; масса 1,2 кг.

3 . 8 . 2 0 .   Ф о т о к о л о р и м а т р и ч е с к и й   а р г е н т о м е т р   А К Ф - 1

АКФ-1  предназначается  для  определения  концентрации  серебра  в  фиксажных  растворах  и

промывных  водах.  Принцип  действия  прибора  заключается  в  измерении  гальванометром  фототока,
возникшего  в  цепи  фотоэлемента  при  попадании  на  него  света,  прошедшего  через  раствор
(суспензию), с частицами выделившегося сернистого серебра. Шкала гальванометра отградуирована
в количестве г/л серебра.

АКФ-1  состоит  из  корпуса,  в  котором  размещены:  электролампа  накаливания  на 40 Вт  с

молочным  стеклом,  укрепленная  на  подвижном  стержне,  выдвижная  кассета  со  стеклянной
вертикальной  ванной,  селеновый  фотоэлемент  и  гальванометр.  Для  исключения  ошибок  при
измерении аргентометр включается в электросеть через стабилизатор напряжения.

3 . 8 . 2 1 .   Э л е к т р о л и з н а я   у с т а н о в к а   К В У - 1 9   « Л а д о г а »

КВУ-19 «Ладога» предназначена для извлечения серебра из отработанных фиксажных растворов.
Производительность  электролизной  установки 80 + 110 г/ч  серебра  при  обработке  фиксажей  с

концентрацией серебра 3,5 + 5 г/л. Продолжительность цикла работы 1,5 - 2 ч.

Объем электролизной ванны 50 л. Рабочая плотность тока на катоде 0,7 - 0,3 А/дм

2

 в зависимости

от  концентрации  серебра  в  растворе.  Рабочая  поверхность  катода 68,5 дм

-2

.  Электроды  питаются

постоянным током с пульсациями, не превышающими 7 %, от сети через выпрямитель.

Потребляемая мощность не превышает 800 Вт.
В комплект установки «Ладога» входят: электролизная ванна 1П-17, питающее устройство 20В-85,

аргентометр 8Э-27, центробежный насос 25П-8, кабели, шланги.

3 . 8 . 2 2 .   С т а н о к   д л я   т р а ф а р е т н о й   п е ч а т и

Предназначен  для  изготовления  тиражных  оттисков  самоприклеивающихся  переводных

изображений ИПС способом трафаретной печати. Станок состоит из корпуса с наклонным столиком
и  устройством  для  крепления  рамки  с  сеткой.  Рамка  имеет  возможность  перемещаться  в
горизонтальной плоскости. Подъем рамки и фиксация ее в определенном положении обеспечиваются
устройством противовеса.

3.8.23. Станок для натяжения сеток для трафаретов предназначен для натяжения сеток на рамку и

представляет  из  себя  металлический  каркас  с  подъемным  столом.  Крепление  сетки  обеспечивается
зажимами,  расположенными  в  верхней  части  каркаса.  Подъем  стола  осуществляется  при  помощи
штурвала.

3 . 8 . 2 4 .   К о м п л е к т   п р и с п о с о б л е н и й   д л я   т е х н о л о г и и   С К А

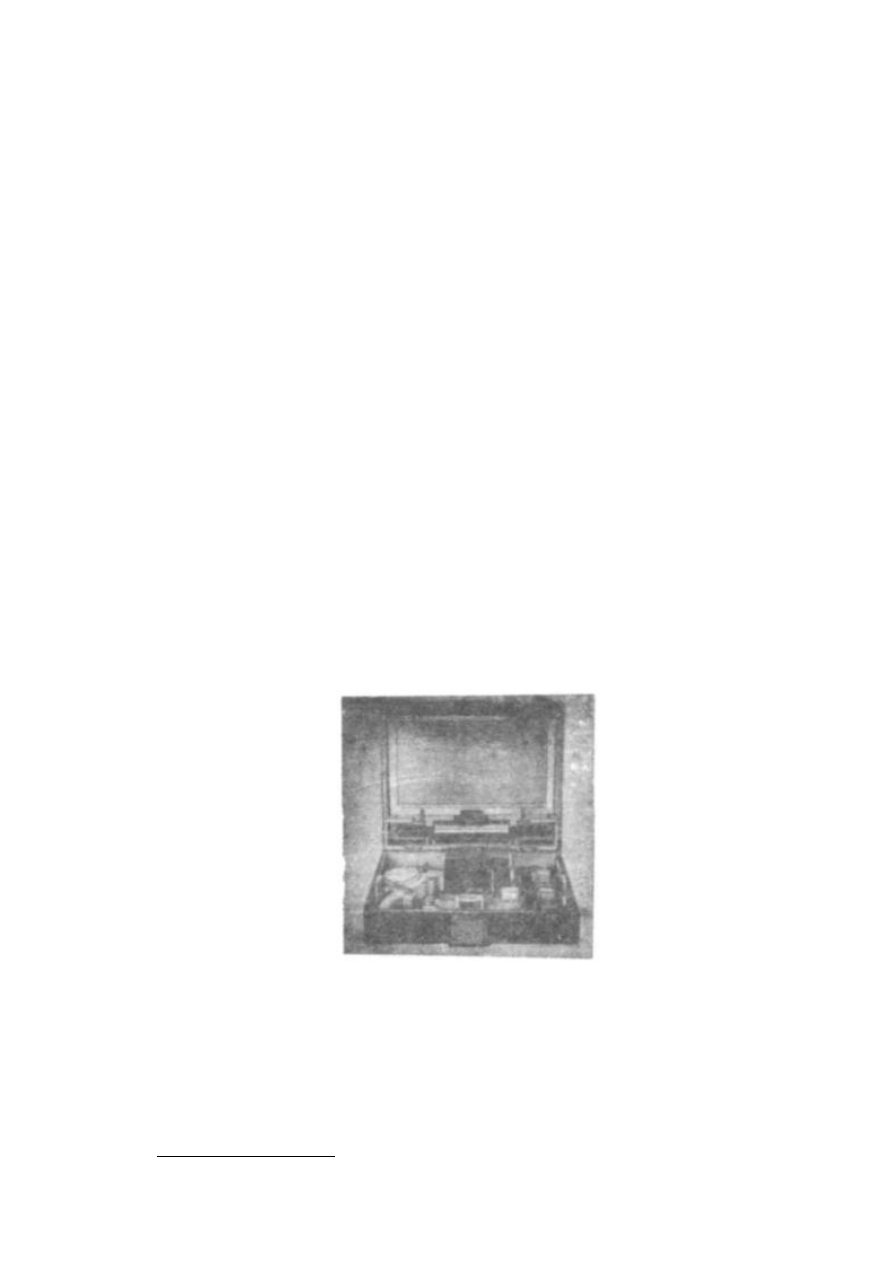

Комплект  приспособлений  для  технологии  СКА  (рис. 29) предназначен  для  нанесения  клеевого

слоя на картографические аппликации.



Рис. 29

Комплект  состоит  из  прижимной  кассеты,  обеспечивающей  крепление  на  ней  без  сдвига

стандартного  листа  силиконовой  бумаги,  валика  для  прикатки  гранок,  двух  шаберов,
обеспечивающих  нанесение  ровного  клеевого  слоя  толщиной 4 - 5 мкм,  электрического  фена  для
высушивания  клея,  клеесмесителя  для  изготовления  клеевой  композиции,  вискозиметра  для
измерения вязкости акриловых дисперсий и адгезива и зажима для крепления клеесмесителя.

4. СВЕТОЧУВСТВИТЕЛЬНЫЕ МАТЕРИАЛЫ

4.1. Фототехнические пленки

Фототехнические  пленки  применяются  для  репродуцирования  черно-белых  и  многоцветных

штриховых  и  полутоновых  оригиналов,  изготовления  с  полутоновых,  штриховых  и  растровых
негативов копий контактным и проекционным копированием.

4.1.1.  Фототехнические  пленки,  выпускаемые  в  СССР,  обозначаются  маркой  ФТ  с  двумя  или

тремя  цифрами.  Первая  или  две  первых  цифры  обозначают  приближенное  значение  коэффициента
контрастности  пленки (1 - мягкая, 2 - нормальная, 3 - контрастная, 4 - высококонтрастная, 10, 12 -
сверхконтрастная).  Вторая  или  третья  цифра  показывают  характер  сенсибилизации (0 -
несенсибилизированная, 1 - ортохроматическая, 2 - изопанхроматическая). Некоторые пленки вместо
или  кроме  марки  ФТ  и  цифровых  индексов  имеют  дополнительные  буквенные  обозначения,
например:  ФТ-41  СС  (со  съемным  слоем),  ФТ-ПК  (с  переменным  контрастом),  ФТ-ФН  (для
фотонабора).

ФТ-10, ФТ-10П - полутоновые несенсибилизированные малоконтрастные пленки. Предназначены

для  изготовления  контактным  и  проекционным  копированием  диапозитивов  с  полутоновых
негативов и репродуцирования полутоновых черно-белых оригиналов.

ФТ-11, ФТ-11П - полутоновые  ортохроматические  малоконтрастные  пленки. Предназначены  для

репродуцирования полутоновых черно-белых оригиналов.

ФТ-12,  ФТ-12П - полутоновые  изопанхроматические  малоконтрастные  пленки.  Предназначены

для  репродуцирования  многоцветных  оригиналов,  изготовления  с  них  цветоделенных  полутоновых
негативов и получения цветокорректирующих масок.

ФТ-20,  ФТ-20П - полутоновые  несенсибилизированные  средне-контрастные  пленки.

Предназначены  для  изготовления  контактным  и  проекционным  копированием  диапозитивов  с
полутоновых негативов и репродуцирования полутоновых черно-белых оригиналов.

ФТ-22, ФТ-22П - полутоновые изопанхроматические средне-контрастные пленки. Предназначены

для  изготовления  цветоделенных  полутоновых  негативов  с  многоцветных  оригиналов,  а  также  для
съемки с применением растров.

ФТ-30,  ФТ-30П - штриховые  несенсибилизированные  контрастные  пленки.  Предназначены  для

изготовления  контактным  копированием  позитивов  со  штриховых,  растровых  негативов,  а  также
репродуцирования штриховых оригиналов и изготовления градационных масок.

ФТ-31,  ФТ-31П - штриховые  ортохроматические  контрастные  пленки.  Предназначены  для

изготовления  штриховых  и  растровых  негативов  с  черно-белых  оригиналов  и  репродуцирования
цветных штриховых оригиналов.

ФТ-32,  ФТ-32П - штриховые  изопанхроматические  контрастные  пленки.  Предназначены  для

изготовления цветоделенных негативов с многоцветных растровых и штриховых оригиналов, а также
градационных масок цветов.

ФТ-41, ФТ-41П - штриховые ортохроматические высококонтрастные пленки. Предназначены для

изготовления  штриховых  и  растровых  негативов,  диапозитивов  контактным  копированием  и
репродуцирования штриховых черно-белых оригиналов.

ФТ-101,  ФТ-101П - штриховые  ортохроматические  сверхконтрастные  пленки  типа  «лит».

Предназначены  для  изготовления  растровых  диапозитивов  и  негативов  контактным  копированием,
растровых  диапозитивов  в  репродукционных  увеличителях  с  ксеноновыми  лампами,
репродуцирования черно-белых штриховых оригиналов.

ФТ-111, Ф1-111П - штриховые ортохроматические сверхконтрастные пленки. Предназначены для

изготовления штриховых и растровых негативов, диапозитивов контактным копированием.

ФТ-112П - штриховая изопанхроматическая сверхконтрастная пленка типа «лит». Предназначена

для  изготовления  цветоделенных  растровых  и  штриховых  негативов  в  проекционных
репродукционных  установках,  растровых  и  штриховых  негативов  и  диапозитивов  контактным
копированием.

ФТ-ФН - штриховая  ортохроматическая  высококонтрастная  пленка.  Предназначена  для

изготовления диапозитивов текста на скоростных фотонаборных машинах.

ФТФ-2,  ФТФ-3 - штриховые  ортохроматические  высокочувствительные  пленки.  Предназначены

для скоростной записи фототелеграфных сигналов.

ФТ-ПК - ортохроматическая пленка с переменным коэффициентом контрастности. Предназначена

для  изготовления  полутоновых  диапозитивов  с  заданным  интервалом  плотностей  при  постоянном
режиме проявления.

ФТ-51М,  ФТ-51МП - универсальные  ортохроматические  высококонтрастные  пленки.

Предназначены  для  изготовления  штриховых  и  растровых  негативов,  диапозитивов  контактным
копированием и репродуцирования штриховых черно-белых оригиналов.

ФТ-ПП - штриховая  ортохроматическая  высококонтрастная  пленка.  Предназначена  для

изготовления фотошаблонов при производстве печатных плат. Может заменить пленки ФТ-41 и ФТ-
41П.

ФТ-41СС - штриховая ортохроматическая высококонтрастная пленка со съемным эмульсионным

слоем.  Предназначена  для  изготовления  фотошаблонов,  подписей  и  условных  знаков  для
издательских оригиналов карт.

4.1.2.  Пленки  ФТ-10,  ФТ-11,  ФТ-12,  ФТ-20,  ФТ-22,  ФТ-31,  ФТ-32,  ФТ-101,  ФТ-101М  и  ФТ-111

выпускаются на триацетатцеллюлозной основе толщиной 160 - 180 мкм, пленки ФТ-30, ФТ-41, ФТ-
51М  и  ФТ-ФН - толщиной 110 - 130 мкм,  пленки  с  индексом  П  выпускаются  на
полиэтилентерефталатной основе толщиной 61 - 80,100 ± 8 мкм.

Пленки ФТ-41СС, ФТФ-2 выпускаются на триацетатцеллюлозной основе толщиной 110 - 190 мкм.
Пленки ФТ-ПК, ФТФ-3 выпускаются на полиэтилентерефталатной основе толщиной 100 ± 6 мкм.
4.1.3. Характеристики фототехнических пленок приведены в табл. 9 и 10.
4.1.4.  Фототехнические  пленки,  выпускаемые  предприятием  ОРВО  (ТДР)  имеют  следующие

обозначения: ФУ - несенсибилизированные; ФО - ортохроматические; ФП - изопанхроматические.

ФТ-05 - полутоновая  изопахроматическая  малоконтрастная  пленка  на  полиэфирной  основе

толщиной 0,1 мм.  Предназначена  для  изготовления  цветокорректирующих  масок  с  цветными
светофильтрами.

Таблица 9

Марка

фотопленки

Светочувствительность

ед. ГОСТ 2817-50

Коэффициент

контрастности,

не менее

Оптическая

плотность

вуали, не

более

Макс.

плотность,

не менее

Предел

сенсибилизации,

(λ нм)

Разрешающая

способность,

не менее

лин/мм

1

2

3

4

5

6

7

ФТ-10,  ФТ-
10П

11 - 22

1 - 3

0,07

2,0

Не сенсиб-я

100

ФТ-11,  ФТ-
11П

16 - 32

1,0

0,07

1,8

570

100

ФТ-12,  ФТ-
12П

65 - 130

1,0

0,09

2,2

670

73

ФТ-20,  ФТ-
20П

4 - 11

2,2

0,07

3,0

Не сенсиб-я

100

ФТ-22,  ФТ-
22П

Не менее 8

2,2

0,07

3,0

670

100

ФТ-30,  ФТ-
30П

1 - 2

3,4

0,06

3,0

Не сенсиб-я

116

ФТ-31,  Ф1-
31П

8 - 22

3,4

0,05

3,0

570

116

ФТ-32,  Ф1-
32П

16 - 32

3,2

0,07

3,0

670

116

ФТ-41,  ФТ-
41П

0,5 - 1,0

4,5

0,06

3,0

570

195

ФТ-101,
ФТ-101П

*)



Не менее 0,5

8,0

0,06

3,6

580 ± 20

200

ФТ-111,
ФТ-111П

*)



1,8

10,0

0,10

3,6

570 ± 10

170

ФТ-112П

*)



3,5

0,9

0,10

3,6

680

70

ФТ-ФН

*)



60

5,0

0,10

3,0

580 ± 20

100

ФТФ-2,
ФТФ-3

*)



180

3,7

0,08

3,0

580 ± 20

100

ФТ-ПК

с:4 - 10

с:0,55 - 0,70

-

-

-

-
