Приложение 7

Образцы карточек закладки центров полигонометрии и постройки

геодезических знаков

Объект — 01.03.0243  ………………………… Карточка
Город — Энск                           закладки пункта полигонометрии 1 разряда

(закладки, обследования)

Название (номер) пункта            1075
Тип центра                                1г.р.
Наружный знак       трафарет на столбе ЛЭП
Кем заложен            экспедицией № 206
                                 предприятия №11
Кем определен        экспедицией № 206
                                   предприятия №11
Дополнительные сведения (глубина закладки,
наружное оформление) над центром установлен
чугунный колпак с крышкой
Пункт сдан на наблюдение за сохранностью по
акту № 12 от 12.05.1977г. в городской совет (гор.,
пос.) Энска.

(

полигонометрии, нивелирования, класс,

разряд)



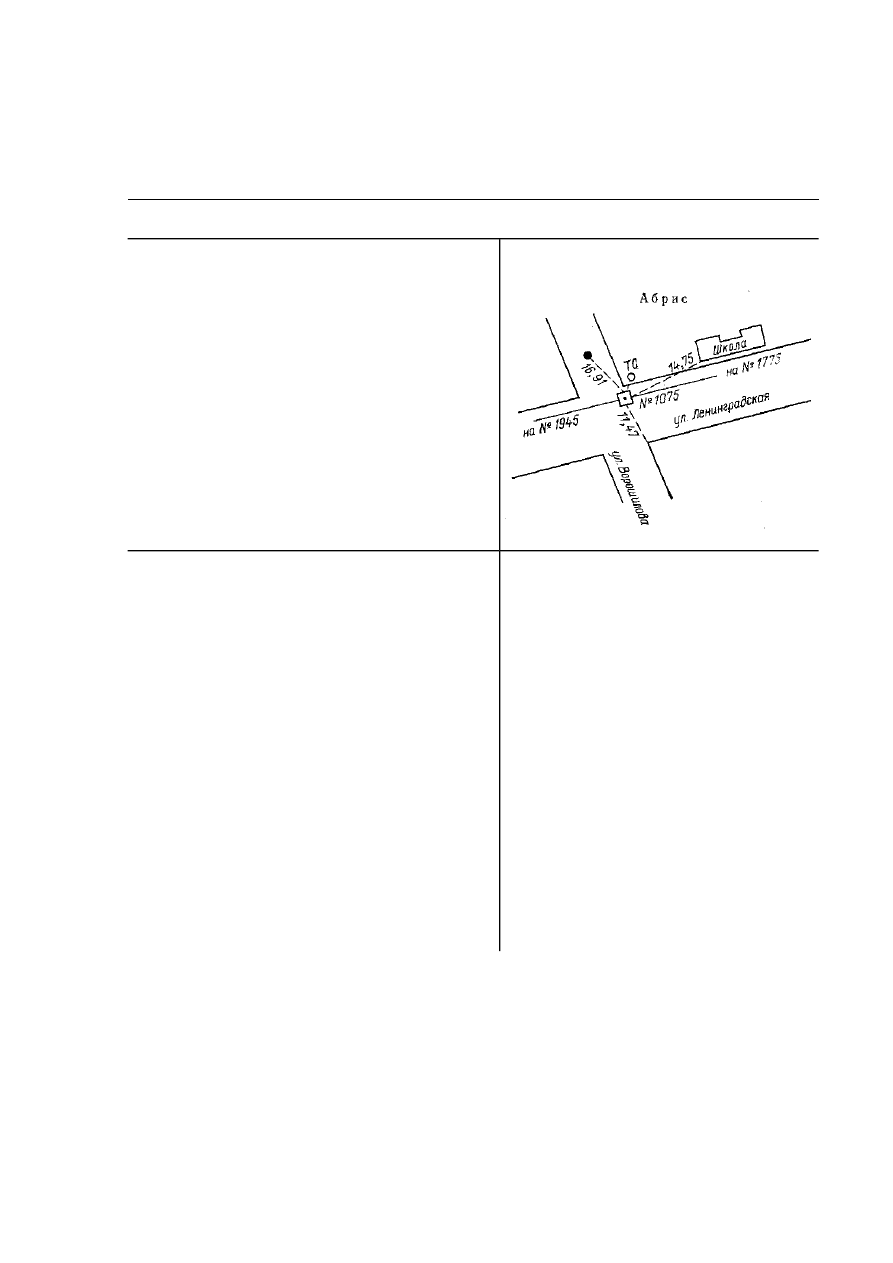

Описание местоположения

Расположен на пересечении улиц Ленинградской и

Ворошилова, на углу, в 14,75 м к юго-западу от

школы, в 11,47 м к северо-западу от угла бордюра,

в 16,91 м к юго-востоку от центра люка, в 2,06 м к

югу от столба с № 101.

Исполнитель                                     Молотков М. К.

Нач. партии                                         Кулиничев Г. А.

Гл.инженер эксп.                                Онашвили 0. М.

Фотоснимок

105

Карточка постройки

11.02.105

М-42-125

шифр (объекта)

(номенклатура м-ба1:100000)

Горный «4» класса

                       № 171, на новом месте

(

наименование

)

(центра)       (на новом месте, совмещен)



На пункте произведены работы:

построена четырехгранная мет. пирамида, Н=5,10 м



отремонтирован                                      (тип, высота знака)

Новый центр совмещен

заложен новый центр, тип 1 г. р.                старого центра

Внешнее оформление Основания стоек закреплены бетонными монолитами на глубину 1,0 м.

Над поверхностью земли монолиты выступают на 0,5 м.

Плоскость доски

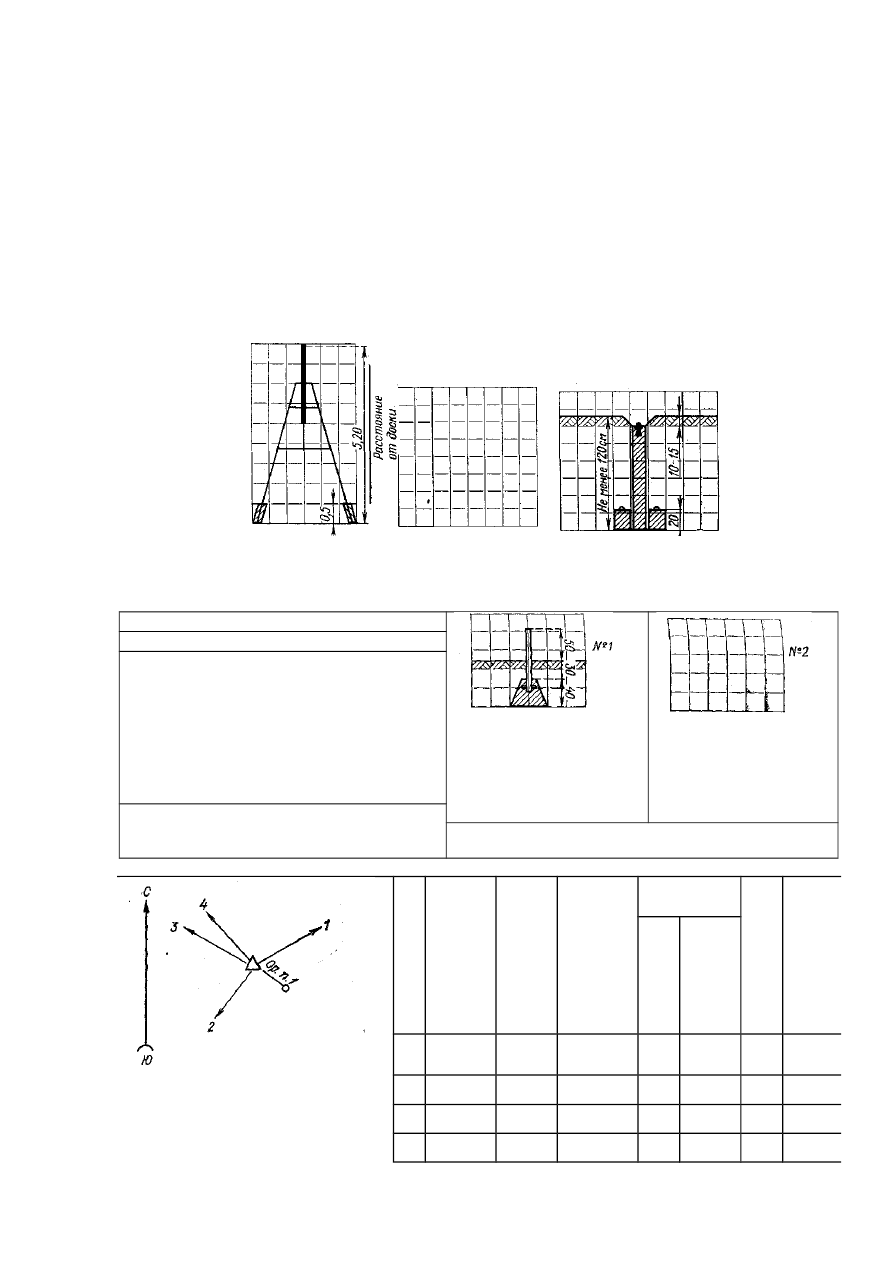

Чертеж постройки      Чертеж старого центра Чертеж нового центра

                                   и размеры

         и размеры

Ориентирные пункты установлены:

№ 1 на расстоянии .501 м азимут 89°30'
№ 2 на— расстоянии— азимут__________
Наружное оформление ориентирных
пунктов
Вокруг ориентирного пункта вырыта
круглая канава.



Диаметр канавы по внутреннему краю 90
см,глубина 30 см,ширина поверху 60 см,
понизу 10 ,см Вокруг центра насыпан
курган диаметром 60 см и высотой 30 см.

(указать конструкцию ориентирного пункта,
глубину, закладки и наружное оформление)

Чертежи, центров ориентирных пунктов

Схема направлений

№ Направл

ения на
пункты

Класс

Тип знака Магнитные

азимуты

Р

ас

ст

оя

ни

е

в

км

.в



км

ю

На что
проект
ируетс
я

реко
г.

строит.

1

Водораз
-дел

3

мет. пир.  —

50°30'  4,1  небо

2

Южный  4

мет. пир.  __

19545  5,2  небо

3

Бахча

4

мет. пир.  —

28051  5,2  землю

4

2910

1 разр.  мет. пир.  — .  31040  3,2  небо

106

Примечание. Техник-строитель магнитные азимуты       Марково, с., в 1,0 км к юго-западу от него, в 0,9 км к
определяет теодолитом и только на отстроенные             востоку от улучшенной грунтовой дороги
пункты                                                                         с. Марково — с. Советское, в 0,4 км к северо-западу

                                                        от полевой дороги с.Марково-с Ивановка

107

Схема подхода к пункту и описание:

Графическое определение элементов приведения

Контрольный угол: Водораздел — Горный — Южный определенный графически   145°00'
Редукция: е, = 0

;

025 м; θ

1

=207°30' на п.  Водораздел,  измеренный теодолитом 145°15'

Пункт сдан под наблюдение за сохранностью по акту от 19.04.1978 г. в Марковском

дата

 с/совете Советского района Ставропольского области (края)


Строительные работы на пункте и закладка центра производились с 11 апреля 1978 г
по «12» апреля 1978 г

 Правильность сведений удостоверяем своими подписями:

Руководитель строительной бригады:                     Сидоров Н. С.



(фамилия, и., о., подпись)

Рабочие-. 1- Соловьев И. В.

 2. Владимиров К. С.

Контроль и приемка

1. Качество сборки знака проверено

 осмотром 28 апреля 1978 г.,

(способ проверки, дата, оценка)

 качество хорошее

2. Качество закладки центра проверено

стальным стержнем 28 апреля 1978 г.,

(способ проверки: вскрытием, стальным стержнем

качество хорошее

или осмотром в процессе постройки, дата, оценка)



3. Глубина и конструкция якорей проверена

вскрытием 28 апреля 1978 г.,

(способ проверки: вскрытием, стальным стержнем

качество хорошее

или осмотром в процессе постройки, дата,



оценка

)

4. Видимость по запроектированным направлениям проверил             нач. партии Бугров В. Н.

(должность, фамилия, дата)

28 апреля 1978 г.

Пункт принят с обшей оценкой хорошо и подлежит оплате
Начальник партии Бугров В. Н.

(фамилия, подпись, дата)

«28» апреля 1978 г.
Пункт принят с оценкой хорошо
Главный инженер Васильев А. К.

подпись
