трубы на вертикальную рейку

КН-К



То   же.   С   компенсатором   при   вертикальном

круге   с   диапазоном   работы   не   менее   10’   и
погрешностью установки не более 5" во всем
диапазоне работы

Топографические   съемки

во всех масштабах




2. Основные параметры

Основные параметры

Нормы



Увеличение зрительной трубы, крат

25±1,5

Наименьшее расстояние визирования, м


5



Пределы измерения вертикальных углов, угловые градусы,
не менее


±45

Диапазон работы системы автоматического редуцирования
расстояний и номограмм превышений, угловые градусы, не
менее


±40



Коэффициенты номограммы расстояний


100±0,2



, %

200±0,2



Коэффициенты номограмм превышений


10±0,2



, %

20±0,2



Средняя квадратическая погрешность измерения
расстояния на 100 м, см, не более


100±0,2

20



Средняя квадратическая погрешность измерения
превышения на 100 м, см, не более:

при коэффициенте номограмм




3



6



15



Средняя квадратическая погрешность измерения
вертикального угла из одного приема, угловые секунды, не
более


45







Приложение 16

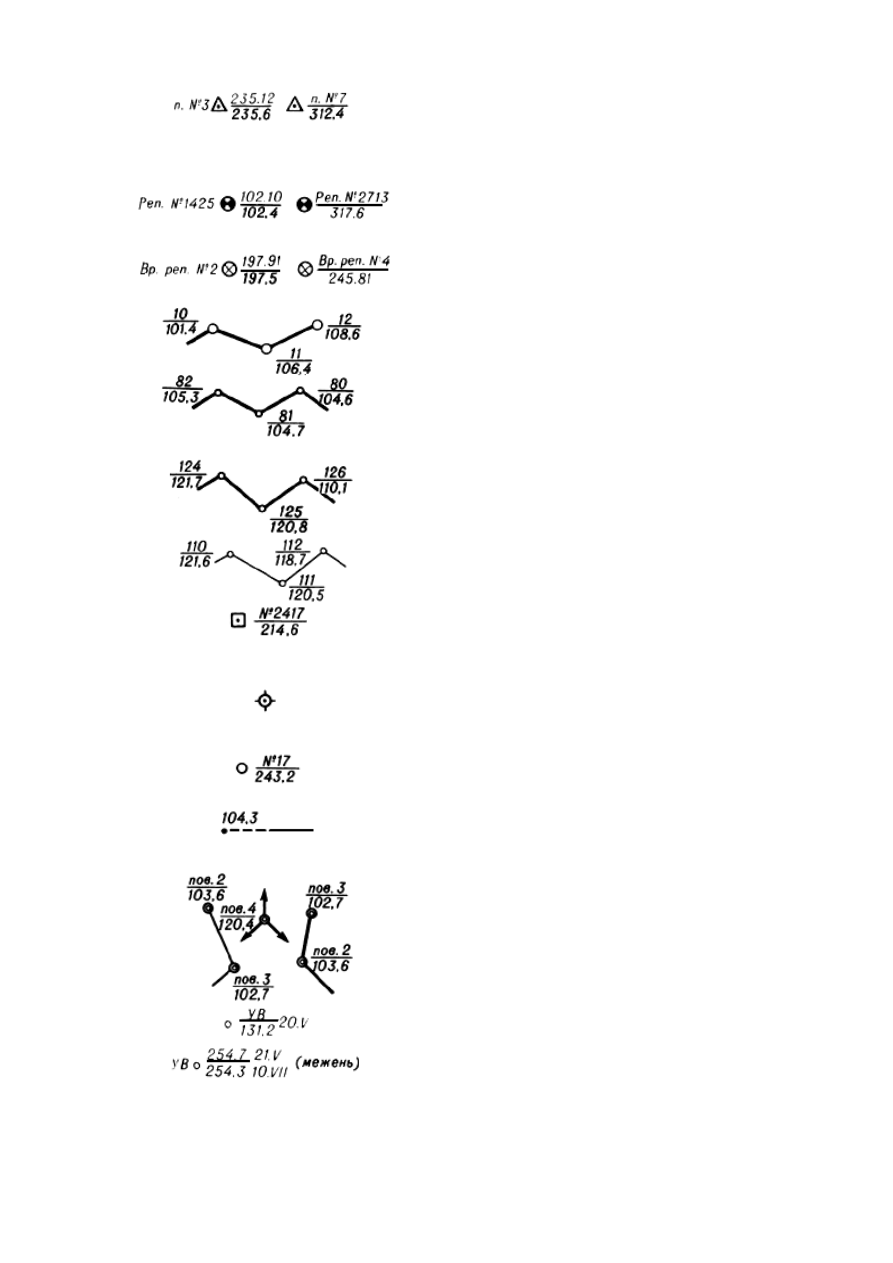

КАЛЬКА ВЫСОТ



Начальник партии (Озеров В.Н.)

1:5000

Составил топограф (Петров А.Н.)

Среднее рабочее склонение магнитной стрелки +9°15’
Исправленное склонение магнитной стрелки +8°45’



Пункты   государственной   геодезической   сети   и
нивелирные   знаки   (в   числителе   даны   высоты
центров пунктов и головок реперов, в знаменателе -
высоты земли)






Высотный ход, проложенный с помощью нивелира



Высотный   ход,   проложенный   горизонтальным
лучом   с   помощью   кипрегеля   или   теодолита   с
уровнем на трубе



Высотный ход, проложенный наклонным лучом с
помощью кипрегеля или теодолита



Теодолитный ход (в лесной местности)



Пункты   геодезической   сети   местного   значения   и
пункты   съемочной   сети   долговременного
закрепления



Точки   плановой   съемочной   сети   временного
закрепления

Точка геометрической сети



Характерная точка местности и направление на нее
с точки съемочной сети



Поверочные точки и ходы



Урез воды водоема, ручья, реки



Урез воды, приведенный к меженному уровню (в
числителе   -   высота   уреза,   полученная   из
измерений,   и   дата   измерений,   в   знаменателе   -
высота уреза, приведенная к межени)

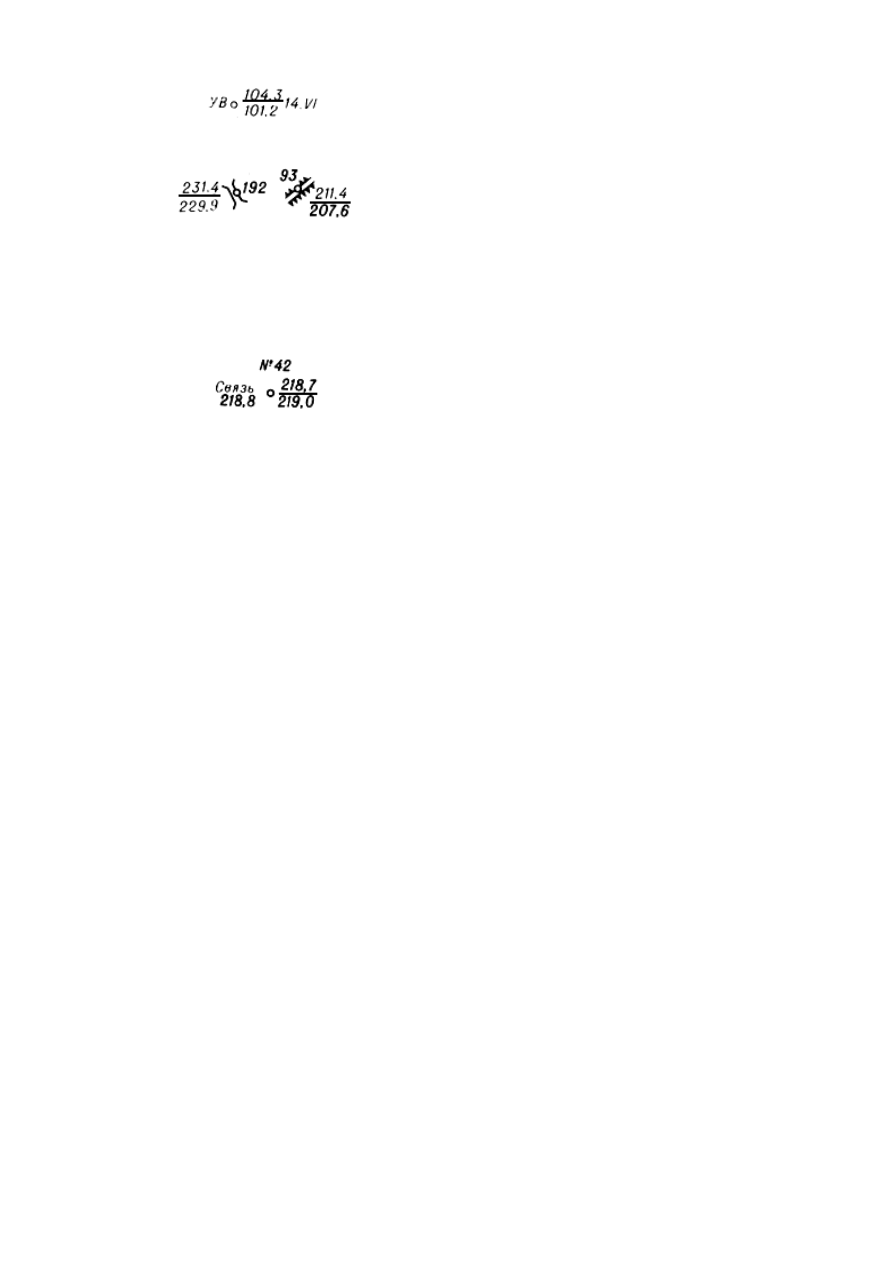

Урез воды у плотины (в числителе - высота уреза
верхнего уровня воды, в знаменателе - высота уреза
нижнего уровня воды)



Точки   ходов,   расположенные   на   искусственных
сооружениях

1. На мосту (в числителе - высота настила моста, в
знаменателе - высота уреза воды под мостом)

2. На валу (в числителе - высота земли на валу, в
знаменателе - высота земли у подножья вала)

Точки связи (в числителе - высота, определенная на
данной трапеции, в знаменателе - на смежной, под
словом   "связь"   дана   средняя   арифметическая   из
них)

Примечание: Верхняя часть представляет собой образец кальки высот при мензульной

съемке, нижняя - при комбинированной съемке на фотоплане
