ГКИНП-02-033-79 ТОПОГРАФИЧЕСКАЯ СЪЕМКА В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500 - часть 39



М-38-112-(124-д)



1:2000

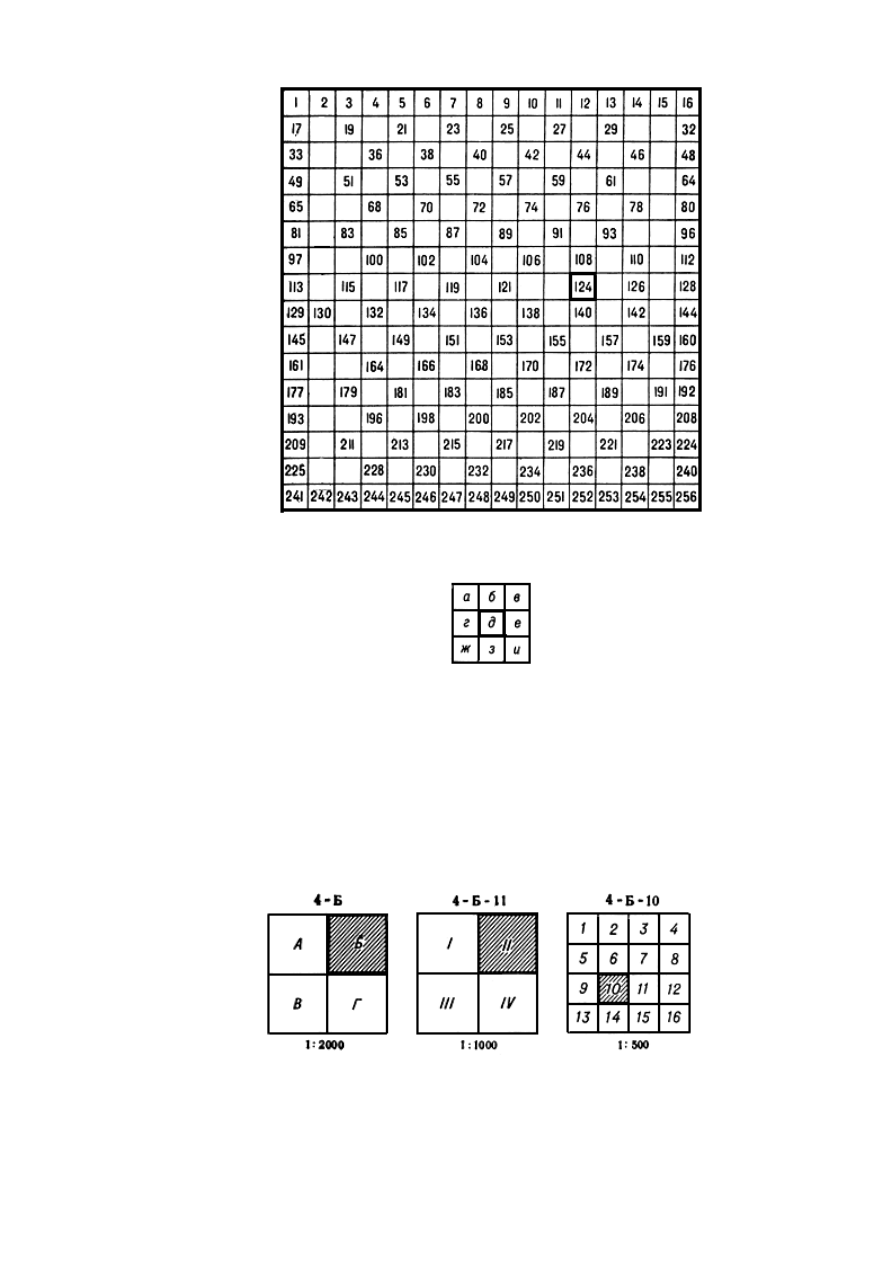

Рис.52





Прямоугольная разграфка с размерами рамок для масштабов 1:5000 40х40 см,

для масштабов 1:2000, 1:1000 и 1:500 50х50 см




Рис.53




Приложение 11

1. Главная геодезическая основа

(название и класс пунктов, номера реперов)

2. Аэрофотосъемка: год съемки

, шифр

, масштаб

АФА: тип

N

мм; перекрытие: продольное

%

поперечное _____ %

3. Фотограмметрические и фотолабораторные работы

Метод планово-высотного сгущения

Расхождения на общих точках и опознаках:

в плане, мм: среднее

, наибольшее

, общее число точек

по высоте, м: среднее

, наибольшее

, общее число точек

Изготовление фотопланов:

Метод фототрансформирования

Количество зон

Высота зоны

Расхождения по порезам, мм: среднее

, наибольшее

Расхождения по точкам, мм: среднее

, наибольшее

Расхождения по сводкам, мм: среднее

, наибольшее

Отклонения размеров сторон от теоретических, мм:

северной

, южной

, западной

, восточной

,

4. Полевые работы

Метод развития планово-высотного обоснования

(методика работ, невязки, приборы)

Работу выполнил с

по

19

г.

(должность, фамилия, и. о., подпись, дата)

Вид съемки

Работу выполнил с

по

19

г.

(должность, фамилия, и. о., подпись, дата)

Расхождения при контроле:

в плане, мм: среднее

, наибольшее

, общее число точек

по высоте, м: среднее

, наибольшее

, общее число точек

Работу принял

(должность, фамилия, и. о., подпись, дата)

Заключение инспектирующего
лица о качестве

(оценка, фамилия, и. о., подпись, дата)

5. Стереотопографические и чертежные работы.

Рисовку рельефа выполнил с

по

19

г.

(должность, фамилия, и. о., подпись, дата)

Составление оригинала выполнил с

по

19

г.

(должность, фамилия, и. о., подпись, дата)

Расхождения на контрольных точках:

в плане, мм: среднее

, наибольшее

, общее число, точек

по высоте, м: среднее

, наибольшее

, общее число точек

Работу принял

(должность, фамилия, и. о., подпись, дата)

Заключение инспектирующего
лица о качестве

(оценка, должность, фамилия, и. о., подпись, дата)

Вычерчивание выполнил с

по

19

г.

(должность, фамилия, и. о., подпись, дата)

Корректуру произвел

(должность, фамилия, и. о., подпись, дата)

Работу принял

(должность, фамилия, и. о., подпись, дата)

Заключение инспектирующего
лица о качестве

(оценка, должность, фамилия, и. о., подпись, дата)

Выпуск разрешаю

(руководитель подраздел., фамилия, и. о., подпись, дата)

Дополнительные сведения по организации, технологии, контролю и качеству работ:



Приложение 12



Образец оформления рамки в масштабах 1:2000, 1:1000 и 1:500

для планов на прозрачной основе
