ГКИНП-02-033-79 ТОПОГРАФИЧЕСКАЯ СЪЕМКА В МАСШТАБАХ 1:5000, 1:2000, 1:1000 и 1:500 - часть 21


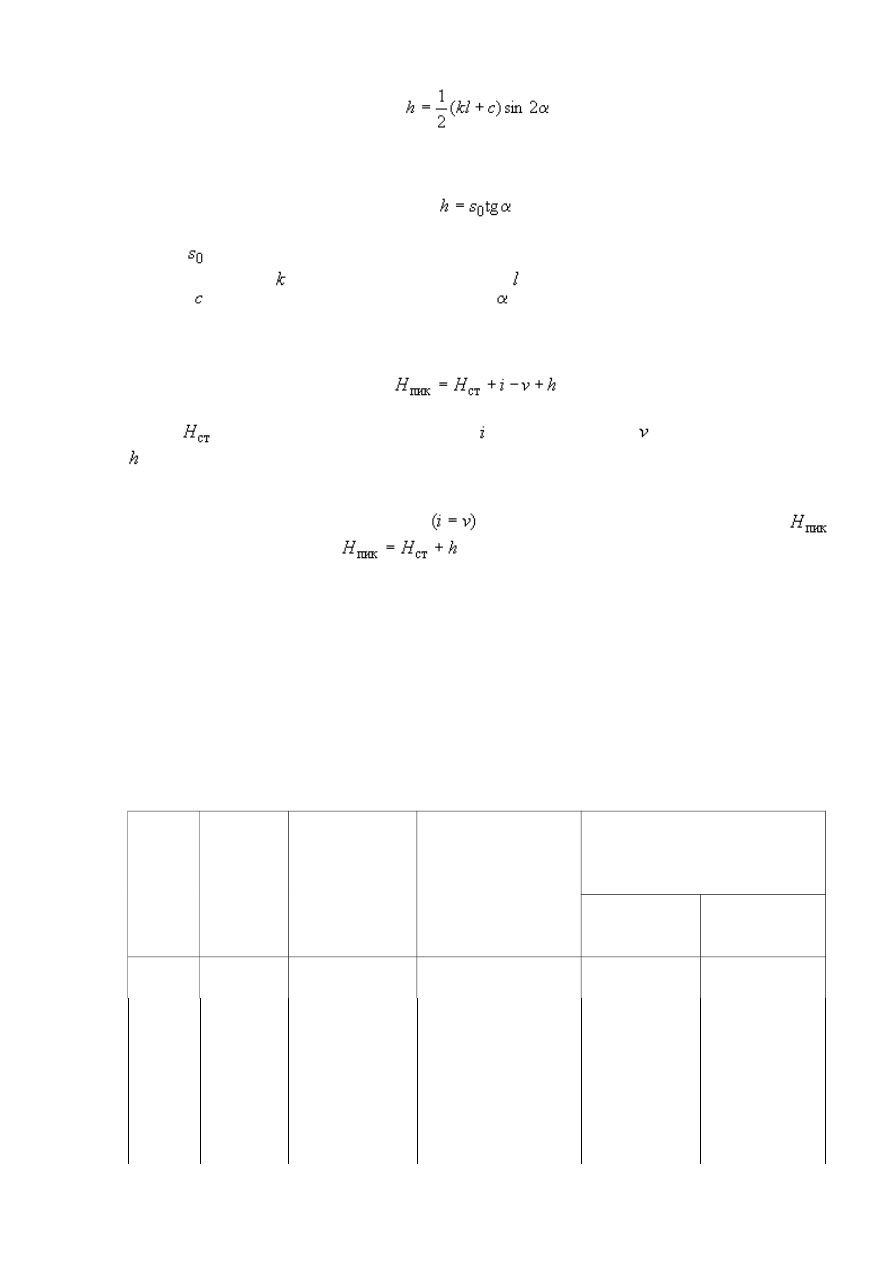

или



,

где

  -   расстояние,   приведенное   к   горизонту   (поправка   учитывается   при   углах

наклона более 3°);   - коэффициент дальномера;   - отрезок рейки между дальномерными
нитями;   - постоянное слагаемое дальномера:   - измеренный вертикальный угол.

Высоту пикета вычисляют по формуле

,

где

 - высота точки стояния прибора;   - высота прибора;   - высота визирования;

 - измеренное превышение.

Для   упрощения   вычислений   среднюю   нить   следует   наводить   на   отсчет   по   рейке,

соответствующий   высоте   прибора

;   в   этом   случае   отметка   пикета

вычисляется   по   формуле

.   Место   нуля   вертикального   круга   кипрегеля

определяется ежедневно. Результаты определения записываются в журнале съемки.

12.17.27.   Высоты   пикетов   вычисляют   с   точностью   до   0,01   м   и   подписывают   на

планшете с округлением до 0,1 м при сечении рельефа 1 м и более. При сечении рельефа
менее 1 м высоты пикетов вычисляют и подписывают на планшете с точностью до 0,01 м.

12.17.28. В зависимости от масштаба съемки и сечения рельефа расстояния от прибора

до рейки и между пикетами не должны превышать величин, приведенных в табл.19.

Таблица 19

Масшта

б

съемки



Сечение

рельефа,

м



Максимальное

расстояние

между

пикетами, м

Максимальное

расстояние до

рейки при съемке

рельефа, м

Максимальное расстояние

от прибора до рейки при

съемке, м







четких

контуров



нечетких

контуров



1:5000



0,5



75



250



150



200





1,0



100



300



150



200





2,0



120



350



150



200





5,0



150



350



150



200



1:2000



0,5



50



200



100



150





1,0



50



250



100



150





2,0



60



250



100



150



1:1000



0,5



30



150



80



100





1,0



40



200



80



100



1:500



0,5



20



100



60



80





1,0



20



150



60



80



12.17.29.   При   съемке   тщательно   изображают   горизонталями   все   формы   рельефа,

характерные для данного участка местности, а также те детали, которые имеют особое
значение при использовании топографического плана (съемочные точки выбираются так,
чтобы с них была видна вся снимаемая с точки площадь). Для изображения характерных
форм   и   деталей   рельефа,   не   выражающихся   горизонталями   основного   сечения,
применяются полугоризонтали и вспомогательные горизонтали, а при необходимости -
установленные условные знаки.

Полугоризонтали   обязательно   проводятся   на   участках,   где   расстояние   между

основными горизонталями превышает 2,5 см на плане.

12.17.30. Горизонтали вычерчиваются карандашом на плане непосредственно в поле

после набора пикетов или одновременно с ним.

Съемку   следует   проводить   сплошным   массивом.   На   каждом   квадратном   дециметре

плана масштабов 1:5000, 1:2000 должно быть подписано не менее 10 высот характерных
точек   местности.   Количество   подписываемых   точек   устанавливается   техническим
проектом. На планах масштабов 1:1000 и 1:500 подписываются высоты всех пикетов.

Следует иметь в виду, что для целей мелиорации земель подписывается 30 и более

точек   на   1   дм   (см.   "Указания   по   инженерным   изысканиям   для   мелиоративного
строительства", М., 1976, утвержденные ГУГК и Минводхозом).

12.17.31.   В   процессе   выполнения   работ   по   съемке   рельефа   на   каждый   планшет

составляется калька высот, на которую наносятся пункты геодезической основы, точки
основных высотных и съемочных ходов с их номерами и высотами, урезы воды и все
пикеты, высоты которых подписаны на плане (см. прил.16).

Перед   составлением   кальки   высот   необходимо   проверить   правильность   вычисления

высот точек ходов, урезов воды и характерных точек местности (пикетов). Кальки высот
хранятся постоянно.

12.17.32. Рисовка рельефа и дешифрирование, как правило, должны выполняться не

непосредственно на фотоизображении, а на прозрачном малодеформирующемся пластике,
прочно закрепленном на фотоплане. При этом следует добиваться повышения качества
черчения.

При   оформлении   плановых   основ   следует   применять   переводные

самоприклеивающиеся изображения букв, цифр, условных знаков.

12.17.33. По окончании съемки план должен быть сведен по тем сторонам рамки, к

которым примыкают снятые в том же году или ранее планы того же или более крупного
масштаба. Другие стороны рамки считаются свободными, съемка по ним должна быть
продолжена на 1 см за рамку.

12.17.34.   При   сводке   планов   горизонтали   и   контуры   местности   перемещаются   на

каждом из них на половину расхождений, если эти расхождения не превышают на плане:

1,0   мм   -   для   основных   контуров   (железные,   шоссейные   и   грунтовые   улучшенные

дороги, улицы, каналы и береговые линии крупных рек);

1,5 мм - для прочих контуров.

Расхождения по высоте не должны превышать двойной величины допустимых средних

погрешностей   съемки   рельефа   относительно   ближайших   точек   геодезического
обоснования.

При углах наклона местности свыше 6° число горизонталей должно соответствовать

разности высот, определенных на перегибах скатов. Для съемок залесенных участков эти
допуски увеличиваются в 1,5 раза.

Для   съемок   застроенных   территорий   и   съемок   в   масштабах   1:1000,   1:500   допуски

уменьшаются в 1,5 раза.

12.17.35. При сводках с уже изданными планами исправление до полного совпадения

производится на планах новой съемки.

Если расхождения превышают указанный выше допуск, вопрос о сводке разрешается

руководством подразделения, выполняющего съемку, или производится дополнительный
полевой контроль.

12.17.36.   Топографическое   дешифрирование   при   комбинированной   съемке

выполняется   одновременно   со   съемкой   рельефа   полностью   в   натуре   или   проверкой   и
уточнением   дешифрирования,   проведенного   камерально   при   составлении   оригинала
плана на универсальном приборе.

В   процессе   дешифрирования   должны   быть   инструментально   нанесены

топографические   объекты   местности,   изображений   которых   нет   на   фотоплане
(графическом плане), а также собраны и подписаны географические названия.

12.17.37. Если на аэрофотоснимках имеются фотоизображения объектов, исчезнувших

на   местности   ко   времени   выполнения   топографических   работ,   то   они   должны   быть
перечеркнуты на фотоплане (графическом плане) синими линиями.

Результаты дешифрирования на каждом данном участке вычерчиваются не позднее чем

на следующий день после работы в поле.

12.17.38. Фотопланы (графические планы) оформляются в следующих цветах:

контуры, подписи и зарамочное оформление

- черным;

рельеф

- коричневым;

гидрография и солончаки

- зеленым;

водные пространства

- голубым;

площади с твердым покрытием (асфальт и др.)

- розовым.

12.17.39.   В   результате   топографической   съемки   на   фотоплане   (графическом   плане)

представляются к сдаче по каждому планшету следующие материалы:

фотоплан (графический план);

формуляр к плану;

журналы съемки и развития высотного съемочного обоснования;

калька высот;

выкопировка сводок по рамкам;

акты проверки и приемки полевых работ.

Все   материалы   комбинированной   съемки   должны   быть   проверены,   приняты   и

подписаны руководителем работ (начальником партии).

12.17.40. Каждый планшет съемки проверяется и принимается в поле. Контроль съемки

должен выполняться инструментально.

Контрольные пикеты на кальке высот оформляются цветной тушью.

Контрольные   операции,   а   также   дальнейшая   приемка   работ   должны   выполняться   в

соответствии  с действующей "Инструкцией  о порядке контроля и приемки топографо-
геодезических и картографических работ".

Приемка оформляется актом.

13. НАЗЕМНАЯ ФОТОТОПОГРАФИЧЕСКАЯ СЪЕМКА

13.1.   Наземная   фототопографическая   (фототеодолитная)   съемка   применяется,   как

правило, в высокогорной и горной, преимущественно открытой местности со сложными
формами рельефа и, в особых случаях, в равнинных районах для инженерных изысканий.

На небольших участках она может быть применена как самостоятельный метод съемки,

а   при   картографировании   значительных   площадей   -   в   сочетании   с   другими   методами
съемок.
