Если  при  вращении  тубуса  микрометра  перекрестие  нитей  сетки  не  сходит  с  визирной

цели, то условие выполнено. Если при вращении микрометра перекрестие нитей описывает
окружность или ее часть, то необходимо при юстировке привести его к центру окружности.
Исправление  выполняется  двумя  парами  юстировочных  винтов  54,  расположенных  на
обойме  коробки  микрометра.  Для  доступа  к  одному  из  винтов  54  необходимо  снять
защитную  крышку.  При  выполнении  юстировки  следует  иметь  в  виду,  что  ввинчиванию
одного  винта  должно  предшествовать  вывинчивание  противолежащего;  накрест
расположенные  винты  должны  быть  ослаблены.  По  окончании  юстировки  все  четыре
юстировочных  винта  должны  быть  умеренно  затянуты  и  проведен  контроль  выполнения
условия.

11.3.1.7.  Поверка  правильности  ориентирования  подвижной  нити  сетки  окулярного

микрометра в двух ортогональных положениях.

Теодолит  тщательно  горизонтируют.  Коробку  микрометра  разворачивают  так,  чтобы

подвижная  нить  заняла  приблизительно  вертикальное  положение.  Устанавливают
подвижную нить в нуль-пункт (10 оборотов) и наводят трубу теодолита на визирную цель.

Микрометренным  винтом  поворачивают  трубу  вокруг  горизонтальной  оси  на  угол,

равный 0°14'.  Наводят  подвижную  нить  на  изображение  визирной  цели.  Берут  отсчет  a  по
шкале микрометра, поворачивают трубу на 28' в противоположную сторону, наводят вновь
подвижную нить на визирную цель и берут отсчет b по шкале микрометра. Отклонение нити
от вертикального положения вычисляется по формуле

ψ = 2,9|(a - b)|.

Если  ψ  больше  5',  то  предварительно  отвернув  контргайку  юстировочного  винта,

противоположного  завинченному  винту  56  (см.  рис. 10.8) с  рифленой  головкой  и  действуя
одновременно  двумя  встречными  юстировочными  винтами,  добиваются  выполнения
условия.  Контргайку  на  юстировочном  винте  затягивают,  подвертывают  винт  56  и
контролируют выполнение условия.

При зенитальных методах определений подвижная нить должна занимать горизонтальное

положение. Перед поверкой теодолит тщательно горизонтируют. Отвинчивают и вынимают
юстировочные  винты  56.  Поворачивают  микрометр  против  часовой  стрелки  до  упора  и
завинчивают юстировочный винт 56, расположенный параллельно оси привода микрометра.
Устанавливают подвижную нить вблизи неподвижной горизонтальной нити.

Определение наклона нити выполняют так же, как указано выше, но трубу разворачивают

в  горизонтальном  направлении.  Если  ψ  больше  5',  выполняют  юстировку  и  повторяют
поверку.

11.3.1.8. Поверка коллимационной ошибки зрительной трубы теодолита.
Перед  выполнением  поверки  теодолит  тщательно  горизонтируют.  Устанавливают  и

закрепляют  окулярный  микрометр  как  для  наблюдения  азимутальными  методами.  Наводят
перекрестие центральных неподвижных нитей на выбранную в горизонте визирную цель при
круге лево и круге право, беря при этом отсчеты по горизонтальному кругу. Коллимационная
ошибка вычисляется по формуле C = 0,5 · [МЛ - (МП ± 180°)].

Если коллимационная ошибка более 20", производят юстировку. Для этого отвинчивают

два  винта  крышки  люка  на  кубе  зрительной  трубы  и  снимают  крышку.  Алидаду
горизонтального  круга  устанавливают  на  отсчет  (МП + C)  или  (МЛ - C).  При  этом
перекрестие  центральных  неподвижных  нитей  сместится  относительно  изображения
визирной  цели.  Вращением  двух  встречных  юстировочных  винтов  в  люке  на  кубе
зрительной  трубы  разворачивают  зеркало  так,  чтобы  пересечение  нитей  совместилось  с
изображением  визирной  цели.  Закрывают  люк  крышкой,  завинчивают  винты  крепления
крышки и производят контрольное определение коллимационной ошибки зрительной трубы.

11.3.1.9. Поверка места зенита основного вертикального круга.

Перед поверкой теодолит горизонтируют. Положение окулярного микрометра сохраняют

таким же, как и при поверке коллимационной ошибки.

Наводят перекрестие центральных неподвижных нитей на выбранную визирную цель при

круге  лево  (КЛ)  и  круге  право  (КП),  каждый  раз  совмещая  концы  пузырька  контактного
уровня  установочным  винтом  алидады  вертикального  круга  и  беря  отсчеты  по
вертикальному кругу. Место зенита и зенитное расстояние вычисляют в соответствии с 2.7.

Для  исправления MZ совмещают  концы  пузырька  контактного  уровня  и  при  положении

теодолита  круг  лево  винтом  перестановки  вертикального  круга  устанавливают  отсчет,
равный Z. После этого поверку повторяют. Место зенита не должно превышать 30".

11.3.1.10. Поверка места зенита вертикального круга-искателя.
Зрительную трубу теодолита закрепляют в произвольном положении. Совмещают концы

пузырька  контактного  уровня  и  берут  отсчет  по  основному  кругу.  На  этот  же  отсчет
устанавливают  алидаду  вертикального  круга-искателя.  Пузырек  уровня  при  алидаде  этого
круга приводят на середину юстировочным винтом уровня.

11.3.1.11.  Поверка  правильности  установки  контактного  цилиндра  окулярного

микрометра.

При  установке  подвижной  нити  на  штрих 10 отсчет  по  шкале  контактного  микрометра

должен  быть  равен 0. При  этом  среднее  из  отсчетов  в  моменты  замыкания  и  размыкания
цепи  микрометра  при  прохождении  среднего  контакта,  расположенного  между  двумя
маркированными контактами, должно быть равно 0 (100).

Устанавливают подвижную нить микрометра на штрих 10. Если при этом отсчет по шкале

равен 0, то первая часть условия выполнена. Если отсчет не равен 0, то специальным ключом
ослабляют круглую гайку на головке микрометрического винта микрометра и устанавливают
отсчет, равный 0. Затем завинчивают круглую гайку, не изменяя отсчета.

В цепь контактного микрометра включают регистратор. Устанавливают подвижную нить

микрометра  по  шкале  в  окуляре  в  положение  между  штрихами 9 и 10.  Вращая
микрометрический винт, замечают отсчеты (до 0,1 деления) по шкале при замыкании цепи
микрометра средним контактом в прямом и обратном направлениях. Наблюдения повторяют
несколько раз. Полусумма отсчетов в направлениях прямо и обратно должна составлять 100
± 0,5 деления.

Если  это  условие  не  выполняется,  то  необходимо  повернуть  контактный  цилиндр

относительно отсчетного. Для этого тубус микрометра вынимают из полости горизонтальной
оси,  предварительно  отвернув  и  вынув  юстировочные  винты  56  (см.  рис. 10.8) с  рифленой
головкой, а также совместив направляющую рейку на тубусе с вырезом в полости оси. Для
исключения  попадания  пыли  горизонтальную  ось  и  тубус  закрывают  пробками  или
тампонами  из  ткани.  Специальным  ключом  открепляют  круглую  гайку  на  головке
микрометрического  винта  микрометра,  снимают  головку  и  отсчетный  цилиндр  с
микрометрического  винта.  Отвернув  шесть  винтов,  снимают  защитный  кожух  контактного
цилиндра. Ослабляют закрепительный винт на его втулке. Устанавливают подвижную нить
микрометра  на  штрих 10, а  носик  неподвижного  контакта  на  середину  среднего  контакта;
завинчивают  закрепительный  винт  контактного  цилиндра;  надевают  отсчетный  цилиндр,
установив  отсчет 0; надевают  головку  и  завертывают  круглую  гайку.  Производят  ранее
описанную  поверку  положений  цилиндров,  начиная  с  отсчетного.  Если  условие
выполняется,  то  снимают  гайку,  головку,  отсчетный  цилиндр,  надевают  защитный  кожух.
Производят полную сборку, после чего повторяют поверку.

11.3.2. Поверки и юстировки теодолита ДКМ3-А

11.3.2.1.  Поверка  перпендикулярности  оси  уровня  при  алидаде  горизонтального  круга  к

вертикальной оси вращения.

Поворотом  алидады  устанавливают  теодолит  так,  чтобы  ось  уровня  была  параллельна

прямой, проходящей через два подъемных винта. Этими винтами приводят пузырек уровня

на  середину.  Поворачивают  алидаду  на 180° и  берут  отсчеты  по  концам  пузырька.  Если
пузырек уровня отклонился от середины, то половину величины его отклонения исправляют
юстировочными  винтами  уровня,  а  вторую  половину - подъемными  винтами.  Теодолит
горизонтируют  и  повторяют  поверку.  Для  доступа  к  юстировочным  винтам  отвинчивают
заглушку 1 (рис. 11.1).

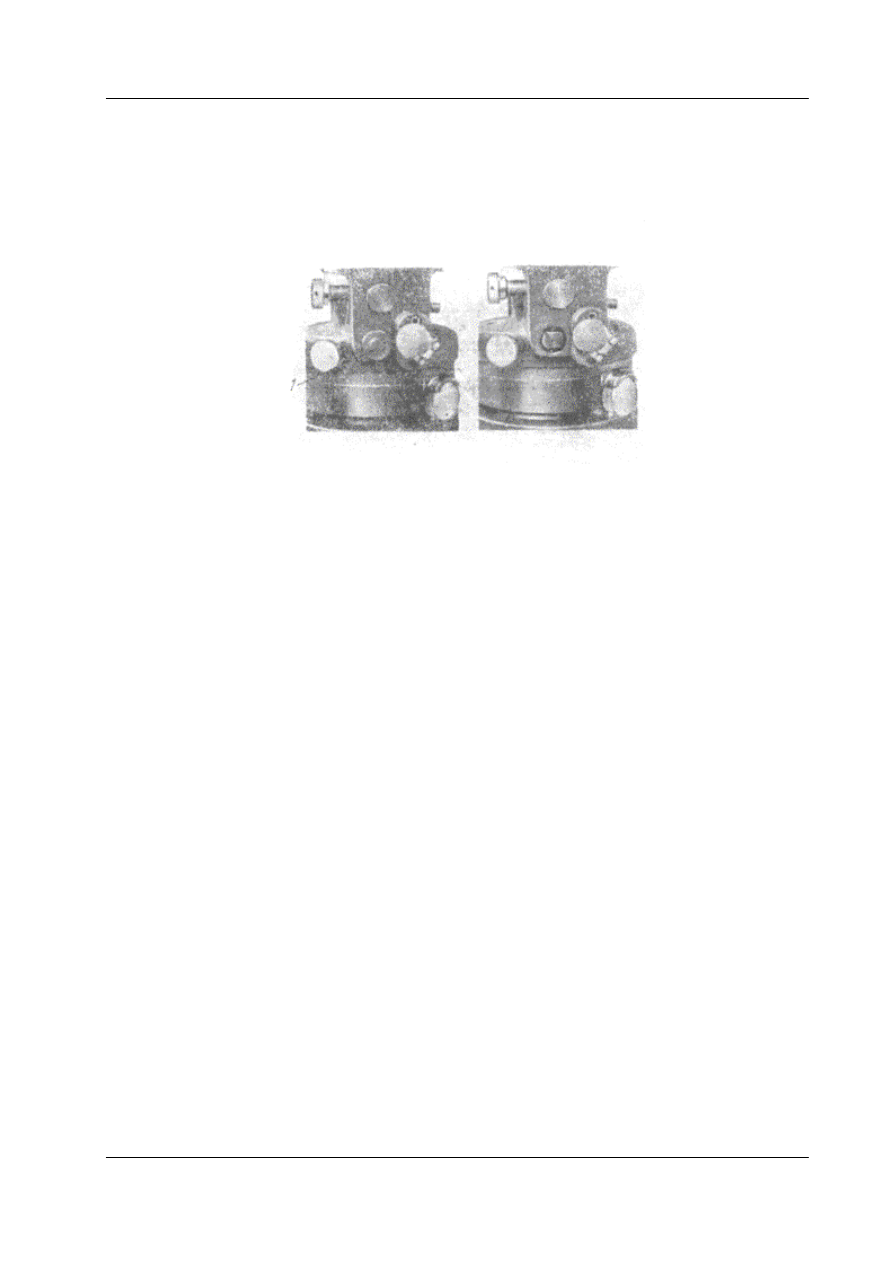

Рис. 11.1. Доступ к юстировочным винтам уровня при алидаде горизонтального круга

теодолита ДКМ3-А

Величина  отклонения  пузырька  уровня  от  середины  после  поворота  алидады  на 180° не

должна превышать одного деления.

11.3.2.2.  Поверка  перпендикулярности  оси  накладного  уровня  к  вертикальной  оси

вращения теодолита.

После  выполнения  поверки  и  юстировки,  приведенной  в  пункте 11.3.2.1, теодолит

горизонтируют по показаниям уровня при алидаде горизонтального круга с ценой деления τ
= 10". В случае выполнения перпендикулярности оси накладного уровня к вертикальной оси,
пузырек  останется  на  середине  ампулы.  При  необходимости  юстировки  ослабляют
контргайку  2  юстировочного  винта  (рис. 11.2) и  два  боковых  винта,  расположенных  на
металлической оправе уровня со стороны нуля шкалы ампулы и, действуя винтом 1, выводят
пузырек на середину.

После этого выполняют юстировку аналогично п. 11.3.2.1. Величина отклонения пузырька

уровня  от  середины  после  поворота  на 180° не  должна  превышать 1 деления.  После
окончания юстировки завинчивают до упора боковые винты и контргайку 2.

11.3.2.3. Поверка взаимного расположения пузырьков талькоттовских уровней.
Снимают  противовес,  для  чего  отвертывают  три  невыпадающих  винта  и  аналогичными

винтами  рамы  талькоттовского  уровня  закрепляют  раму  на  место  противовеса.
Горизонтируют  теодолит  и  фиксируют  алидады  горизонтального  и  вертикального  кругов  в
произвольном положении закрепительными винтами.

Ослабляют  контргайку  юстировочного  винта  и  боковой  винт  ближнего  к  трубе

талькоттовского  уровня.  Закрепительным  винтом  жестко  скрепляют  раму  талькоттовских
уровней с горизонтальной осью.

С помощью элевационного винта 32 (см. рис. 10.17) приводят пузырек дальнего от трубы

уровня на середину. Если пузырек ближнего к трубе уровня отклоняется от середины шкалы
более чем на одно деление, его приводят на середину с помощью юстировочного винта этого
уровня.  По  окончании  юстировки  завинчивают  до  упора  боковой  винт  и  контргайку
юстировочного  винта.  Поверку  повторяют.  Отсчеты  по  пузырькам  уровней  должны  быть
согласованы в пределах одного деления.

11.3.2.4. Поверка правильности ориентирования подвижной нити окулярного микрометра

в двух ортогональных положениях.

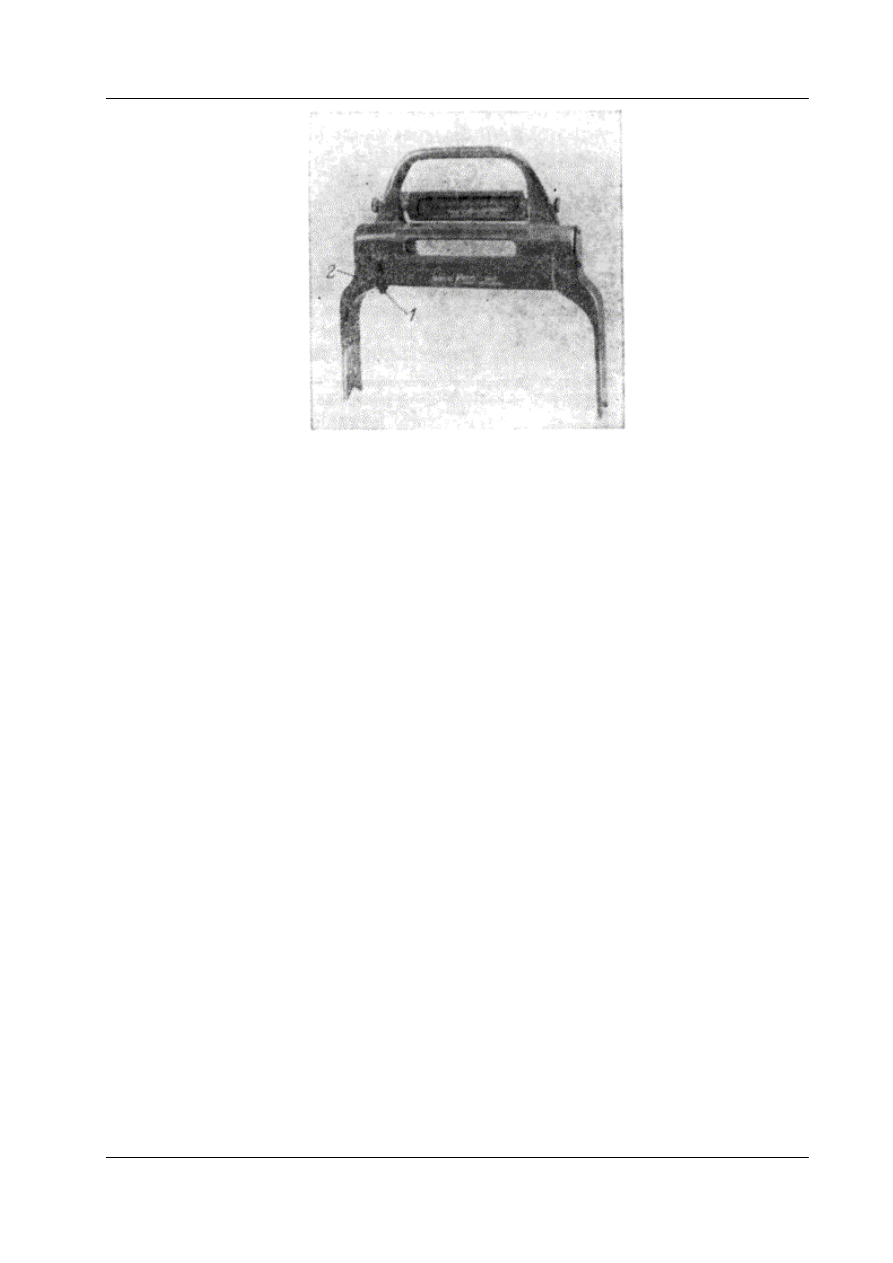

Рис. 11.2. Накладной уровень теодолита ДКМ3-А

Поверку выполняют по методике, приведенной в 11.3.1.7.
1.  При  азимутальных  методах  определений  подвижная  нить  микрометра  при  установке

трубы в горизонте должна занимать вертикальное положение.

Перед  поверкой  теодолит  тщательно  горизонтируют,  устанавливают  микрометр  в

фиксированное  положение  поворотом  по  часовой  стрелке  до  упора  и  фиксируют
закрепительным  винтом  36  (см.  рис. 10.17). Устанавливают  подвижную  нить  вблизи
неподвижной вертикальной нити.

Отклонение нити от вертикального положения вычисляется по формуле

ψ = 2,3|(a - b)|.

Если  ψ  больше  5',  то  ослабляют  винт  36  и  закрепительный  винт,  расположенный  около

головки  фокусирования  зрительной  трубы,  и,  вращая  ограничительный  винт,  добиваются,
чтобы ψ было меньше 5'. По окончании юстировки завинчивают винты и повторяют поверку.

2.  При  зенитальных  методах  определений  подвижная  нить  окулярного  микрометра

должна занимать горизонтальное положение.

Поверку, юстировку и вычисления выполняют аналогично.
11.3.2.5. Поверка коллимационной ошибки зрительной трубы теодолита.
Перед  выполнением  поверки  теодолит  тщательно  горизонтируют.  Наводят  перекрестие

центральных неподвижных нитей на выбранную в горизонте визирную цель при круге лево
(КЛ)  и  круге  право  (КП),  делая  при  этом  отсчеты  по  горизонтальному  кругу  (МЛ  и  МП).
Коллимационную ошибку вычисляют по формуле 11.1.

Конструкцией  теодолита  не  предусмотрена  юстировка  коллимации  теодолита  в  полевых

условиях. Допустимая величина коллимации |20"|.

11.3.2.6. Поверка места зенита вертикального круга.
Перед  поверкой  теодолит  горизонтируют.  Наводят  перекрестие  центральных  нитей  на

выбранную  визирную  цель  при  круге  лево  (КЛ)  и  круге  право  (КП),  каждый  раз  совмещая
концы пузырька уровня при алидаде вертикального круга и делая отсчеты по вертикальному
кругу.

Вычисляют зенитное расстояние Z и место зенита MZ в соответствии с 2.7.
Если MZ более 30", отвертывают заглушку 1 (рис. 11.3) юстировочных винтов уровня при

алидаде вертикального круга.
