7.13.8.   Особенно   тщательно   следует   отображать  государственную   границу

СССР.   При   наличии   материалов   демаркации   (редемаркации)   или   договорных   карт
положение   вычерчиваемой   линии   государственной   границы   должно   строго
соответствовать этим документам. Все пограничные знаки наносят по координатам, а в
случае их отсутствия — инструментально. Если на пограничных реках есть острова,
осередки   и   отмели,   условные   знаки   границы   изображают   так,   чтобы   не   вызывала
сомнений государственная принадлежность каждого из этих объектов.

Правильность   и  точность   показа   государственной  границы  СССР   проверяют   в

установленном порядке.

137

7.14. ДЕШИФРИРОВАНИЕ ОГРАЖДЕНИЙ

7.14.1. Большинство из подлежащих показу на топографических планах  оград,

заборов   и   ограждений  хорошо   заметны   на   аэроснимках   в   виде   узких,   резко
очерченных и обычно светлых линий, к которым вплотную примыкают темные и более
широкие   полоски   теней.   Линии   эти   характеризуются   геометрически   правильными
очертаниями и четкими углами поворотов.

7.14.2.   Условные   знаки   оград,   заборов   и   ограждений   наносят   при   их

протяженности в масштабе плана 0,5 см и более (выходящие на фасадные линии домов
— обычно с 1 см и более). Ограждения меньшей длины передают общим обозначением
— тонкими черными линиями. Выступающие детали рисунка условных знаков оград и
заборов   следует   ориентировать   на   планах   внутрь   усадеб   и   других   ограждаемых
территорий   или   в   менее   загруженную   сторону.   Принятый   порядок   начертания   не
следует менять на всем протяжении данного изображения.

Из  ворот  в   оградах   и   заборах   показывают   лишь   наиболее   значительные,

выражающиеся в масштабе, причем только на планах масштаба 1:2000. Ворота обычно
хорошо видны на аэроснимках.

7.14.3. При показе на планах металлических оград, а также деревянных заборов с

капитальными опорами или столбами, форму (круглая, квадратная) и материал (металл,
кирпич, бетон) опор передают в соответствии с натурой. Обозначения опор наносят не
по аэрофотоизображению, а через установленные интервалы, причем обязательно для
каждого поворота ограды.

Указания по передаче на планах кремлевских и монастырских стен — см. п. 7.2.29.

138

ГРАФИЧЕСКИЕ ПРИЛОЖЕНИЯ

РИСУНКИ

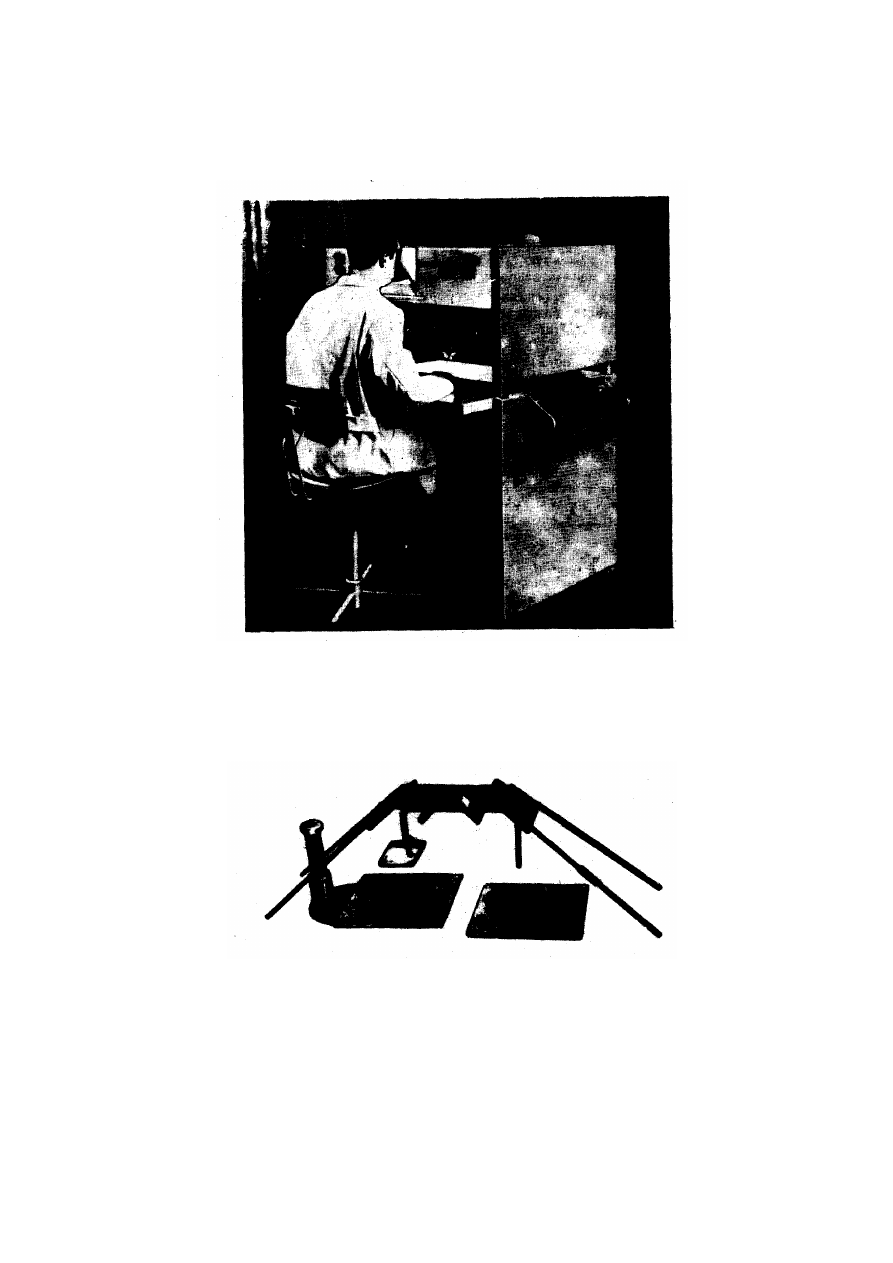

Рис.1 Интерпретоскоп— модель В (совещательный вариант)

Рис. 2 Настольный стереоскоп СП-180

139

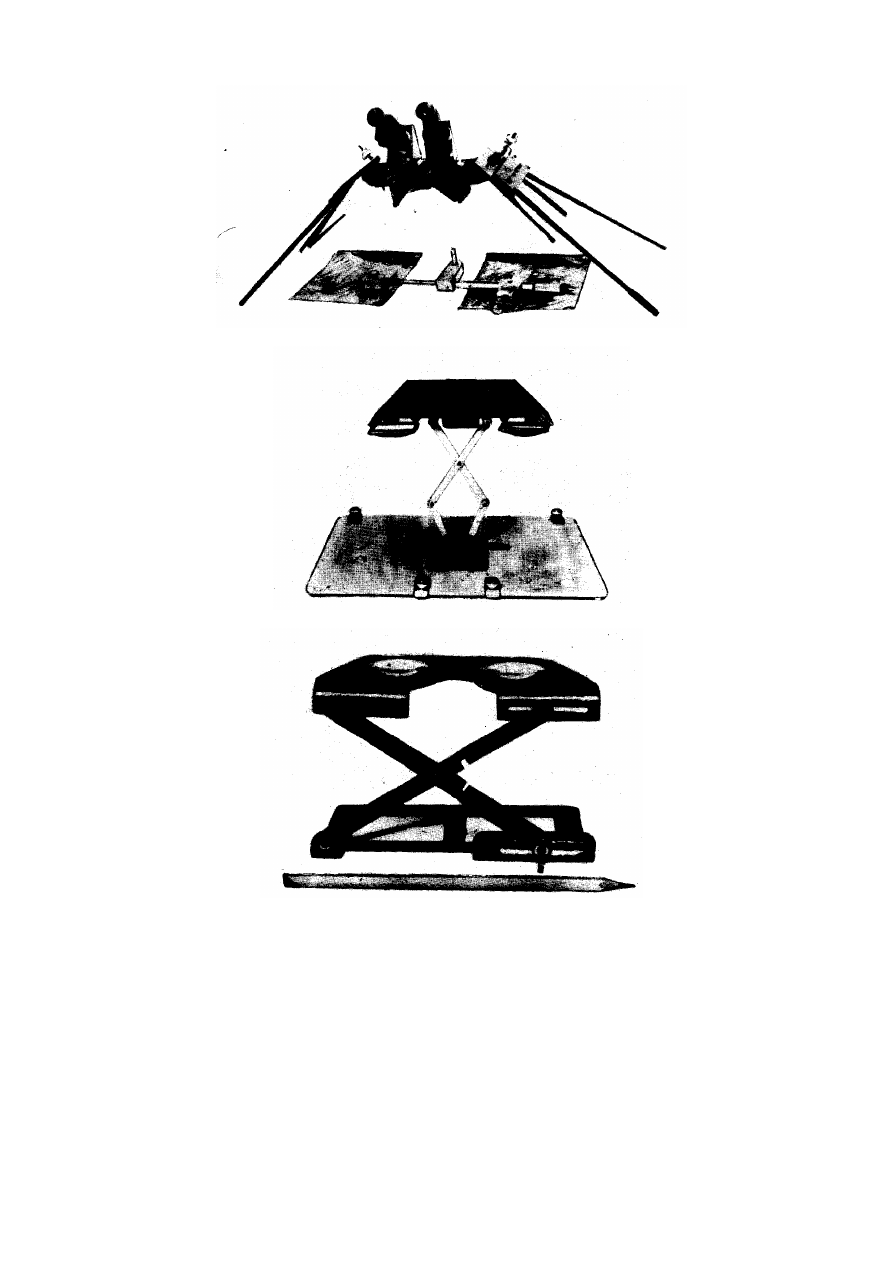

Рис. 3 Настольный стереоскоп СЗС

Рис. 4 Переносный стереоскоп СП-2

Рис. 5 Карманный стереоскоп П 5
