Способы взрывания и средства инициирования промышленных ВВ - часть 6



349

Электроогневое  взрывание  можно  производить  в  неудобных  местах,  где  затруд-

нителен своевременный отход взрывника в укрытие или при большом количестве шпуров.



5.4. Бескапсюльное взрывание



При бескапсюльном взрывании заряды ВВ инициируют при помощи детонирую-

щего шнура (ДШ), который состоит из сердцевины с инициирующим ВВ (тэн), двух-трех оп-

лёток, покрытых парафином и окрашенных в красный цвет или двумя красными нитями, что

отличает  его  по  внешнему  виду  от  огнепроводного  шнура.  Взрывание  от  детонирующего

шнура  безопаснее  электровзрывного.  Применяется  при  взрывании  скважинных  и  котловых

зарядов;  во  всех  случаях,  когда  по  условиям  безопасности  (наличие  блуждающих  токов)

нельзя использовать электровзрывание; при взрывании шпуровых зарядов по подошве усту-

па и негабарита.

Детонирующий шнур взрывают от капсюля-детонатора или электродетонатора. В

этих  целях  его  привязывают  к  шнуру  изоляционной  лентой  или  шпагатом.  Для  передачи

взрыва от одного отрезка шнура к другому их связывают морским узлом или внахлёстку так,

чтобы шнуры соприкасались на расстоянии не менее 10 см (рис. 5.18).

Детонирующий шнур можно резать острым ножом на деревянной подкладке. Ра-

бота с ним и монтаж взрывной сети просты и безопасны. Шнур имеет хорошую изоляцию,

что  обеспечивает  его  водонепроницаемость  при  нахождении  в  воде  в  течение 12 ч.  Он  не

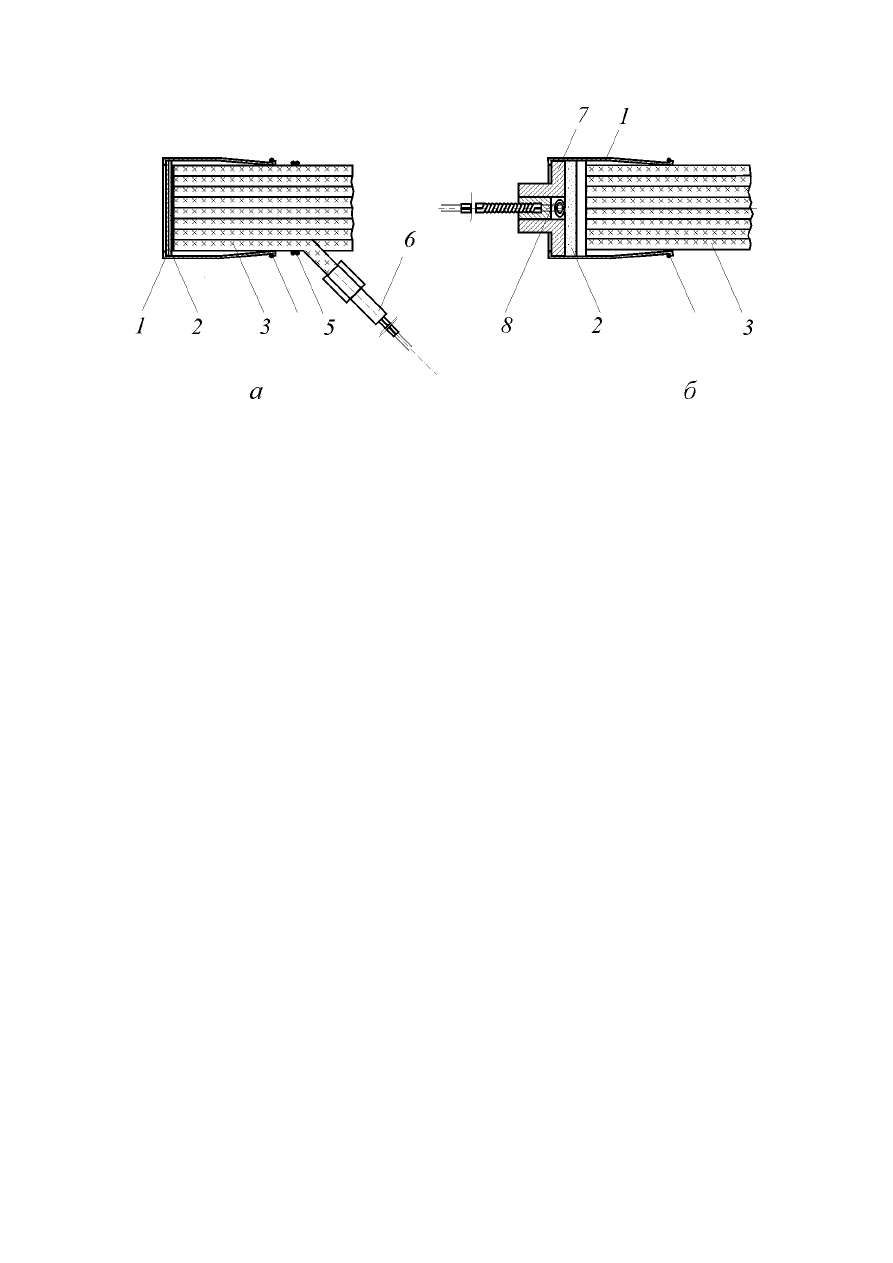

Рис. 5.17. Зажигательный (а) и электрозажигательный (б) патроны для группового взрыва-

ния:


1 – гильза; 2 – зажигательная смесь; 3 и 6 – трубки зажигательная и электрозажигательная; 4
– резиновое кольцо;  5 – шпагат; 7 – втулка; 8 – электровоспламенитель



350

выдерживает действия солнечных лучей и хранения в тёплом месте, так как при этом оплав-

ляется изоляция и обнажается ВВ.

Для взрывных работ в шахтах, опасных по газу или пыли, выпускают предохра-

нительные  детонирующие  шнуры  ДШП-1  и  ДШП-2.  Сердцевина  первого  состоит  из  смеси

ВВ  и  пламегасителя  (активной  соли  щелочного  металла),  наружная  оболочка    полихлорви-

ниловая, диаметр шнура 6 мм, сердцевина второго – из чистого ВВ, заключена в предохрани-

тельную пламегасительную оболочку, покрытую целлофаном, а затем сверху двумя нитяны-

ми оплётками и полихлорвиниловой оболочкой. Наружный диаметр шнура 8,6...9 мм.  Шну-

ры легко детонируют от ЭД и надёжно передают детонацию ВВ со скоростью 6 км/с. Водо-

устойчивость обеспечивается при давлении до 3 МПа.

Для подводных работ применяется водоустойчивый шнур ДШВ с пластикатовым

покрытием вместо третьей оплётки, снаряжённый тэном (12 г ВВ на 1 м), скорость детона-

ции шнура около 7 км/с. Шнур,  диаметром 4,8...5,8 мм выпускается отрезками по 50 м, свёр-

нутыми  в  бухты,  обёрнутые  плотной  бумагой.  Бухты  по  десять  укладывают  в  деревянные

ящики.

Для взрывных работ в нефтяной промышленности (для взрывания торпед и пер-

фораторных  зарядов  в  глубоких  скважинах  при  температуре  до 165ºС)  изготовляют  специ-

альные детонирующие шнуры: термостойкий (ДТШ-165) и усиленный (ДШУ). В них приме-

нены термостойкие ВВ и герметизирующая оболочка из полиэтилена, что обеспечивает нор-

мальную работоспособность при высоких давлениях (до 80 МПа) и температурах.

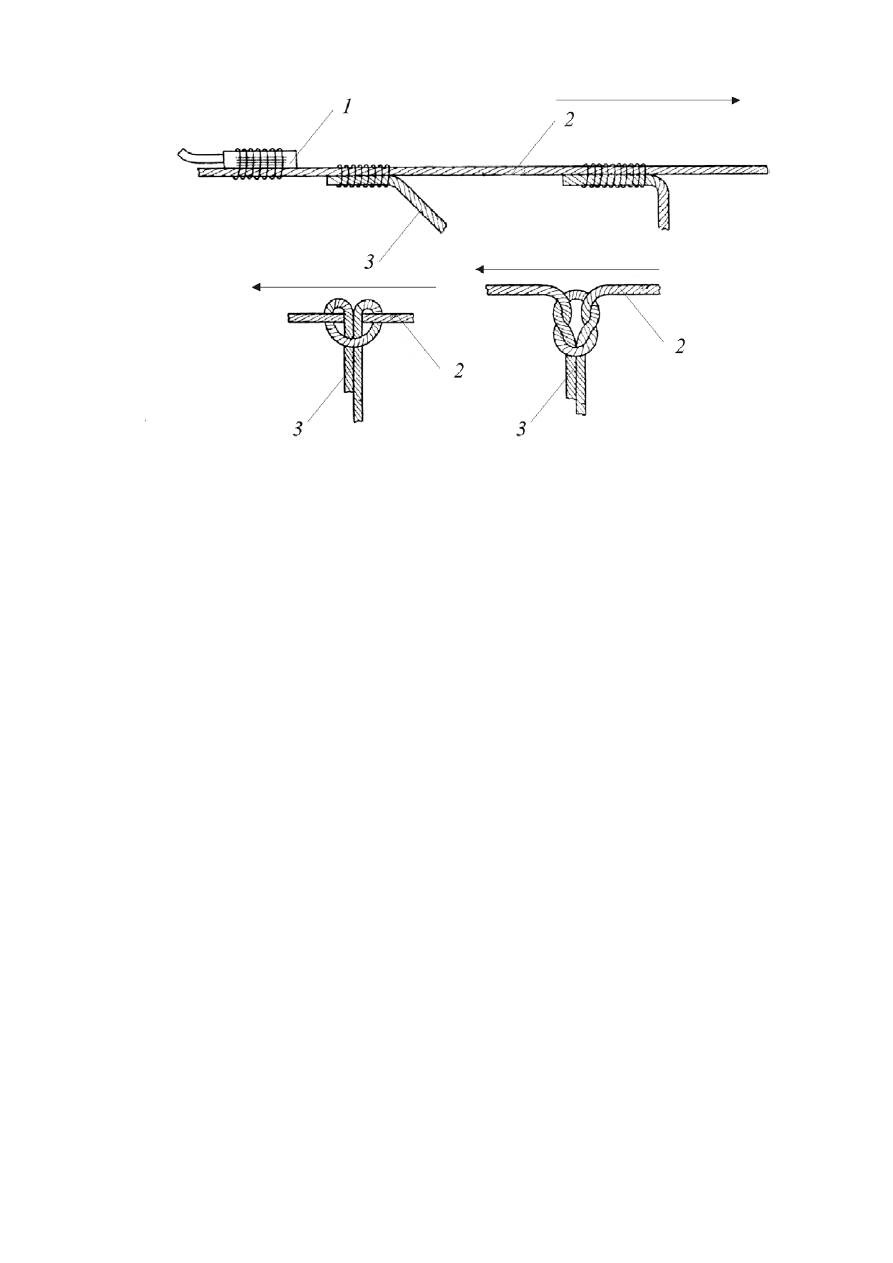

Рис. 5.18. Способы соединения отрезков ДШ:

1 – детонатор взрывной трубки; 2 – магистральная линия ДШ;  3 – ответвления ДШ к зарядам;
стрелка показывает ход детонационной волны



351

При  скважинном  методе  взрывных  работ  детонирующий  шнур  пропускают  в

скважину  (для  надёжности  взрывную  сеть  дублируют),  потом  засыпают  порошкообразное

ВВ в скважину, а её устье засыпают забойкой. На поверхности вдоль устьев скважин прокла-

дывают  магистральную  линию  ДШ  и  к  ней  подсоединяют  концы  ДШ,  идущие  из  скважин

(см.  рис. 5.18). Магистральную  линию  ДШ  взрывают  электродетонатором  или  капсюлем-

детонатором. Детонирующий шнур вызывает взрыв зарядов ВВ в скважинах. При заряжании

скважин патронами один из них делают боевым, пропуская детонирующий шнур сквозь па-

трон  или  обматывая  им  патрон.  Заряды  всех скважин, а также все рассредоточенные части

заряда взрываются практически одновременно.

В  последнее  время  широкое  применение  получило  короткозамедленное  взрыва-

ние зарядов, при котором заряды смежных скважин взрываются с интервалами в 20...60 мс.

При  взрывании  детонирующим  шнуром  замедление  достигается  с  помощью  пиротехниче-

ского реле замедления. Пиротехническое реле предназначено для создания замедлений на ма-

гистральных  линиях  ДШ  между  соседними  скважинами  (или  сериями  скважин),  благодаря

чему заряды взрываются в заданной последовательности и через определённые интервалы.

Пиротехнический  замедлитель  КЗДШ-62-2 (рис. 5.19) состоит  из  металлической

трубки, середина которой в двух местах обжата. В трубку до упора с обоих концов досланы

диафрагма  и  замедлитель,  состоящий  из  оксида  меди  и  алюминиевой  пудры.  Замедлитель

обжат по дульцу колпачка в трубке, после чего в неё введены капсюли-детонаторы и обжи-

мом закреплены отрезки ДШ длиной 265 мм. КЗДШ-62-2 имеет двухстороннее действие, пе-

редаёт детонацию в сеть ДШ независимо от того, каким концом оно включено в сеть, поэто-

му  во  взрывную  сеть  детонирующего  шнура  их  можно  монтировать  в  любом  положении.

Выпускается трёх ступеней замедления, различающихся цветом средней части трубки:



Замедление, мс …………………….

10

20

35

Разброс времени срабатывания, мс..

± 4

± 5

± 7

Цвет средней части трубки ………..

Красный

Черный

Зелёный

Рис. 5.19. Пиротехнический замедлитель детонирующего шнура КЗДШ-62-2:

1 – металлическая трубка; 2 – отрезок детонирующего шнура; 3 – капсюль-детонатор; 4 – за-
медлитель; 5 – промежуточный колпачок





352



Замедлитель КЗДШ-62-2 рассчитан для работы при температуре от +50 до

−30ºС.

Пиротехнический  замедлитель  КЗДШ-69  состоит  из  картонной  трубки,  обжатой

по торцам и в средней части алюминиевыми втулками. В трубку введены капсюль-детонатор

и замедляющий состав;  закреплены отрезки  шнура. Замедлитель может передавать детона-

цию  только  в  одном  направлении,  указанном  на  гильзе  стрелкой,  что  надо  учитывать  при

монтаже взрывной сети. Выпускаются  десять серий со следующими замедлениями:



Номера КЗДШ-69……….

1 2 3 4 5 6 7 8 9 10

Интервал  замедления  и
разброс  времени  сраба-
тывания…………….…….

10

±4 20±6 35±7 50±7

75 100 125 150 175 200



В 90-х  годах XX ст.  в  Украине  начали  изготовляться  замедлители  ДШ  двухсто-

роннего действия РП-92. Они имеют два детонатора с замедлителями, развернутыми на 180º

с отрезками ДШ. Интервал замедления между отдельными сериями 50 мс, максимальное за-

медление 400 мс.

Бескапсюльный способ производства взрывных работ широко применяется на от-

крытых разработках при методе скважин и минных камер, а также на подземных горных ра-

ботах за исключением шахт, опасных по газу и пыли.



5.5. Неэлектрическая схема инициирования Нонель



Зарубежные фирмы (США, Швеция, Китай) разработали и широко применяют не-

электрические схемы инициирования, основанные на передаче ударной волны по трубчатому

пластикатному высокопрочному волноводу со скоростью до 2 км/с. Это достигается за счет

покрытия (напыления) внутренней его поверхности тончайшим слоем ВВ (типа тэна или ок-

тогена) с добавками тонкодисперсного алюминия. Масса навески ВВ составляет на 1 м вол-

новода около 50 мг. Один конец волновода запаян, а на другом смонтирован герметический

детонатор. Инициирование ударной волны в волноводе производится с помощью специаль-

ных  пистолетов-стартеров,  снаряжаемых  капсюлями  типа  «Жевело» (Швеция),  электриче-

ским импульсом от взрывной машинки (Китай). Перед взрывом запаянный конец волновода

обрезается.  Инициирование  возможно  обычным  КД  и  ЭД  или  петлей  ДШ.  Обрезка  конца

волновода не требуется, производится инициирование одновременно 20 и более волноводов,

так как инициирование аналогично принципу применяемому для ДШ (рис. 5.20).
