Правила устройства электроустановок - часть 69



265

устанавливать  вентильные  разрядники.  В  нейтрали  трансформаторов,  изоляция  которой  не  допускает  разземления,
установка разъединителей не допускается.

4.2.155.  Шунтирующие  реакторы 500 кВ  должны  быть  защищены  от  грозовых  и  внутренних  перенапряжений

грозовыми или комбинированными разрядниками, устанавливаемыми на присоединениях реакторов.

4.2.156. Распределительные устройства 3-20 кВ, к которым присоединены ВЛ, должны быть защищены вентильными

разрядниками, установленными на шинах или у трансформатора.

В  РУ 3-10 кВ  при  выполнении  связи  трансформаторов  с  шинами  при  помощи  кабелей  расстояния  от  вентильных

разрядников до трансформаторов и аппаратов не ограничиваются (за исключением случаев, указанных в 4.2.137).

При применении воздушной связи трансформаторов с шинами РУ 3-10 кВ расстояния от вентильных разрядников до

трансформаторов  и  аппаратов  не  должны  превышать 60 м  при  ВЛ  на  деревянных  опорах  и 90 м  при  ВЛ  на
металлических и железобетонных опорах.

Защита подходов ВЛ 3-20 кВ к подстанциям тросовыми молниеотводами не требуется.
На подходах к подстанциям ВЛ 3-20 кВ с деревянными опорами на расстоянии 200-300 м от подстанции должен быть

установлен комплект трубчатых разрядников (PT1).

На  ВЛ 3-20 кВ,  которые в  грозовой сезон  могут быть  длительно отключены  с одной  стороны, как  правило,  следует

устанавливать комплект трубчатых разрядников (РТ2) на конструкции подстанции или на концевой опоре того конца ВЛ,
который  может  быть  длительно  отключен.  При  наличии  на  отключенном  конце  ВЛ  трансформаторов  напряжения
вместо РТ2 должны быть установлены вентильные разрядники. Расстояние от разрядников до отключенного аппарата
должно быть не более 15 м.

Сопротивление  заземления  PТ1  и  РТ2  не  должны  превышать 10 Ом  при  удельном  сопротивлении  земли  до 1000

Ом·м и 15 Ом при более высоком удельном сопротивлении.

На  подходах  к  подстанциям  ВЛ 3-20 кВ  с  металлическими  и  железобетонными  опорами  установка  трубчатых

разрядников (комплектов РТ1 и РТ2) не требуется. Металлические и железобетонные опоры на протяжении 200-300 м
подхода к подстанции должны быть заземлены с сопротивлением не более приведенных в табл. 2.5.22.

Защита  подстанций 3-20 кВ,  с  низшим  напряжением  до 1 кВ,  присоединенных  в  ВЛ 3-20 кВ,  должна  выполняться

вентильными разрядниками, устанавливаемыми с высокой и низкой сторон подстанции.

При мощности трансформатора до 0,63 MB·А допускается не устанавливать трубчатые разрядники на подходе ВЛ 3-

20 кВ с деревянными опорами.

При  установке  вентильного  разрядника  в  одной  ячейке  с  трансформатором  напряжения  разрядник  рекомендуется

присоединять до предохранителя.

4.2.157. Кабельные вставки 35-220 кВ при их длине менее 1,5 км должны быть защищены с обеих сторон трубчатыми

или  вентильными  разрядниками.  Кабели 35-110 кВ  защищаются  вентильными  разрядниками  типа  РВС (III группа  по
ГОСТ 16357-83*) или трубчатыми разрядниками, а кабели 220 кВ - вентильными разрядниками типа РВМГ (II группа по
ГОСТ 16357-83*). При длине кабеля 1,5 км и более установка разрядников по концам кабеля  не требуется.

В  случае  присоединения  ВЛ 3-20 кВ  к  подстанции  при  помощи  кабельной  вставки  длиной  до 50 м  в  месте

присоединения  кабеля  к  ВЛ  должен  быть  установлен  комплект  трубчатых  разрядников.  Если  ВЛ  выполнена  на
деревянных  опорах,  на  расстоянии 200-300 м  от  конца  кабеля  следует  устанавливать  второй  комплект  трубчатых
разрядников.

При применении кабельной вставки длиной более 50 м в месте присоединения кабеля к ВЛ следует устанавливать

комплект вентильных разрядников.

Разрядники  должны  быть  соединены  кратчайшим  путем  с  металлическими  оболочками  кабеля  и  присоединены  к

заземлителю. Сопротивление заземлителя должно быть не более приведенных в 4.2.156.

4.2.158.  Защиту  подстанций 35-110 кВ  с  трансформаторами  мощностью  до 40 MB. А,  присоединяемых  к

ответвлениям протяженностью менее требуемой длины защищаемого подхода (см. табл. 4.2.6 и 4.2.8) от действующих
ВЛ с деревянными, металлическими или железобетонными опорами без троса, допускается выполнять по упрощенной
схеме (рис. 4.2.16), включающей:

вентильные разрядники, устанавливаемые на подстанции на расстоянии не более 10 м от силового трансформатора;
тросовые  молниеотводы  подхода  к  подстанции  на  всей  длине  ответвления;  при  длине  ответвления  менее 150 м

следует дополнительно защищать тросовыми или стержневыми молниеотводами по одному пролету действующей ВЛ в
обе стороны от ответвления;

комплекты  РТ1  и  РТ2  с  сопротивлением  заземления  каждого  комплекта  не  более 10 Ом,  устанавливаемые  на

деревянных опорах: РТ2 - на первой опоре с тросом со стороны ВЛ или на границе участка, защищаемого стержневыми
молниеотводами; РТ1 - на незащищенном участке ВЛ на расстоянии 150-200 м от РТ2.





266

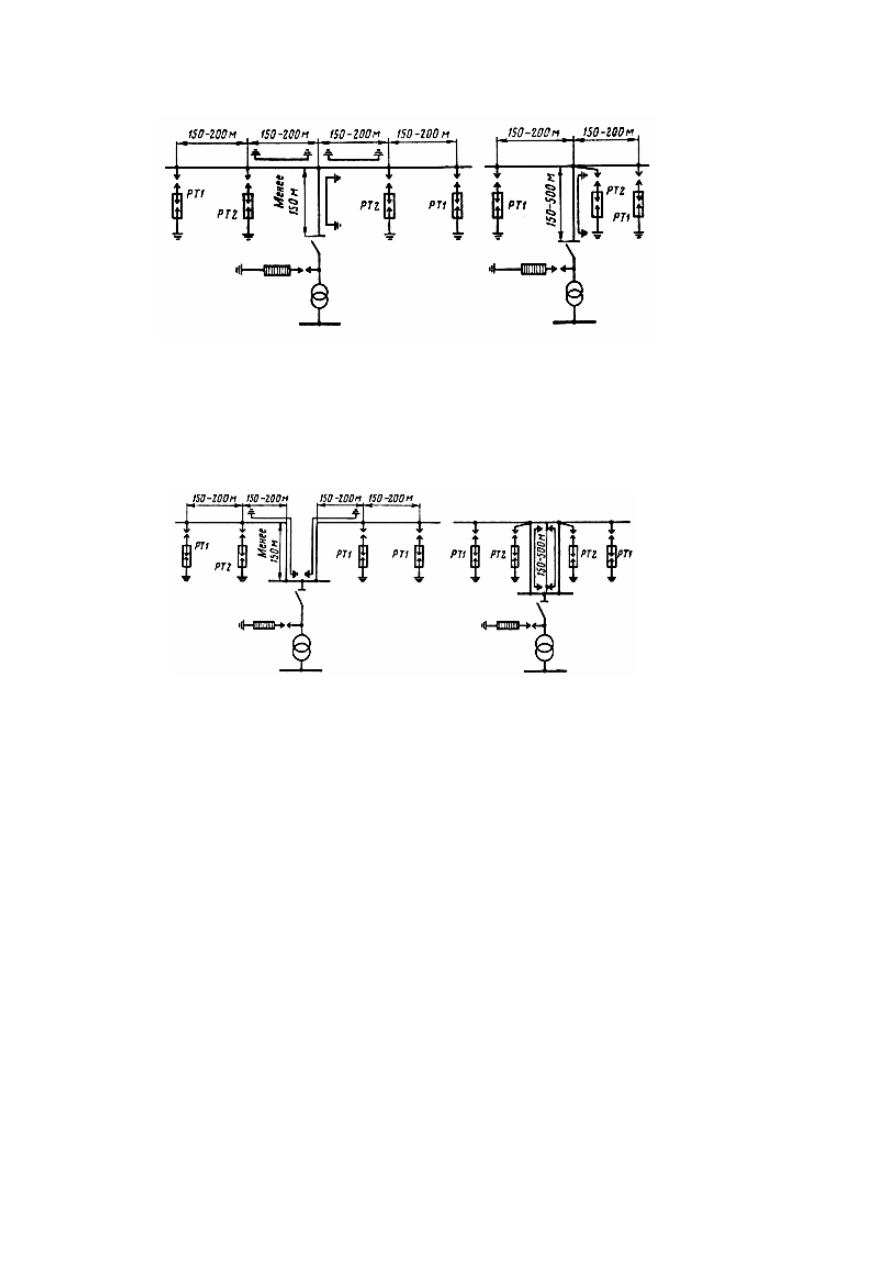

Рис. 4.2.16. Схемы защиты от грозовых перенапряжений подстанций, присоединенных к ВЛ

ответвлениями длиной до 150 и более 150 м

При длине захода более 500 м установка РТ1 не требуется.
Защита подстанций, на которых расстояния между вентильными разрядниками и трансформаторами превышают 10

м, выполняется в соответствии с требованиями, приведенными в 4.2.144, 4.2.150.

Упрощенную  защиту  подстанций  в  соответствии  с  указанными  выше  требованиями  допускается  выполнять  и  в

случае  присоединения  подстанций  к  действующим  ВЛ  с  помощью  коротких  заходов  (рис. 4.2.17). При  этом
трансформаторы должны быть защищены вентильными разрядниками типа РВМГ (II группа по ГОСТ 16357-83).

Выполнение  грозозащиты  подстанций,  присоединяемых  к  вновь  сооружаемым  ВЛ,  по  упрощенным  схемам  не

допускается.



Рис. 4.2.17. Схемы защиты от грозовых перенапряжений подстанций, присоединенных к ВЛ

с помощью заходов длиной до 150 и более 150 м



4.2.159. В районах с удельным сопротивлением земли 1000 Ом·м и более сопротивление заземления РТ1 и РТ2 35-

110  кВ,  устанавливаемых  для  защиты  тех  подстанций,  которые  присоединяются  к  действующим  ВЛ  на  ответвлениях
или с помощью коротких заходов, может быть более 10, но не более 30 Ом. При этом заземляющий контур РТ2 должен
быть соединен с заземляющим контуром подстанции протяженным заземлителем.

4.2.160. Разъединители, устанавливаемые на опорах ВЛ до 110 кВ, имеющих защиту тросом не по всей длине, как

правило,  должны  быть  защищены  трубчатыми  разрядниками,  устанавливаемыми  на  тех  же  опорах  со  стороны
потребителя.  Если  разъединитель  может  иметь  длительно  отключенное  положение,  трубчатые  разрядники  должны
быть установлены на той же опоре с каждой стороны, находящейся под напряжением.

При установке разъединителей на расстоянии до 25 м по длине ВЛ от места подключения линии к подстанции или

распределительному пункту установка разрядников на опоре, как правило, не требуется. Если эти разъединители могут
иметь длительно отключенное положение, со стороны ВЛ на опоре должны быть установлены разрядники (как правило,
трубчатые).

На  ВЛ  до 20 кВ  с  железобетонными  и  металлическими  опорами  допускается  не  устанавливать  разрядники  для

защиты разъединителей, имеющих изоляцию того же класса напряжения, что и ВЛ.

Установка разъединителей в тех пределах защищаемых тросом подходов ВЛ, которые указаны в 4.2.158, 4.2.166 и в

табл. 4.2.8, допускается  на  первой  опоре,  считая  со  стороны  линии,  а  также  как  исключение  на  остальных  опорах
подхода при условии применения разъединителей, имеющих изоляцию не ниже изоляции на той же опоре.

4.2.161.  Сопротивление  заземления  трубчатых  разрядников,  указанных  в 4.2.160, должно  удовлетворять

требованиям, приведенным в 2.5.74 и 2.5.75.

4.2.162.  Ответвление  от  ВЛ,  выполняемое  на  металлических  или  железобетонных  опорах,  должно  быть  защищено

тросом  по  всей  длине,  если  оно  присоединено  к  ВЛ,  защищенной  тросом  по  всей  длине  и  питающей  ответвленные
электроустановки (например, тяговые подстанции).

При  выполнении  ответвления  на  деревянных  опорах  в  месте  его  присоединения  к  линии  должен  быть  установлен

комплект трубчатых разрядников.

4.2.163.  Для  защиты  переключательных  пунктов 3-10 кВ  должны  быть  установлены  трубчатые  разрядники - по

одному  комплекту  на  концевой  опоре  каждой  питающей  ВЛ  с  деревянными  опорами.  При  этом  разрядники  следует
присоединять к заземляющему устройству переключательного пункта.



267



ЗАЩИТА ВРАЩАЮЩИХСЯ ЭЛЕКТРИЧЕСКИХ МАШИН ОТ ГРОЗОВЫХ ПЕРЕНАПРЯЖЕНИЙ



4.2.164. Воздушные линии с металлическими и железобетонными опорами допускается присоединять к генераторам

(синхронным компенсаторам) мощностью до 50 МВт (до 50 MB·A).

Воздушные  линии  с  деревянными  опорами  допускается  присоединять  к  генераторам  (синхронным  компенсаторам)

мощностью до 25 МВт (до 25 MB·A).

Присоединение  ВЛ  к  генераторам  (синхронным  компенсаторам)  мощностью  более 50 МВт  (более 50 MB·А)

допускается только при помощи разделительного трансформатора.

4.2.165. Для защиты генераторов и синхронных компенсаторов, а также электродвигателей мощностью более 3 МВт,

присоединяемых к ВЛ, должны быть применены вентильные разрядники I группы по ГОСТ 16357-83 и емкости не менее
0,5  мкФ  на  фазу.  Кроме  того,  должна  быть  выполнена  защита  подхода  ВЛ  к  электростанции  (подстанции)  с  уровнем
грозоупорности не менее 50 кА. Вентильные разрядники следует устанавливать для защиты: генераторов (синхронных
компенсаторов)  мощностью  более 15 МВт  (более 15 MB·A) - на  присоединении  каждого  генератора  (синхронного
компенсатора); 15 МВт  и  менее (15 MB·А  и  менее) - на  шинах  (секция  шин)  генераторного  напряжения;
электродвигателей мощностью более 3 МВт - на шинах РУ.

При  защите  генераторов  (синхронных  компенсаторов)  с  выведенной  нейтралью,  не  имеющих  витковой  изоляции

(машины  со  стержневой  обмоткой)  мощностью 20 МВт  и  более (20 MB·А  и  более),  вместо  емкостей 0,5 мкФ  на  фазу
может  быть  применен  вентильный  разрядник  в  нейтрали  генератора  (синхронного  компенсатора)  на  номинальное
напряжение  машины.  Установка  защитных  емкостей  не  требуется,  если  суммарная  емкость  присоединенных  к
генераторам (синхронным компенсаторам) участков кабелей длиной до 100 м составляет 0,5 мкФ и более на фазу.

4.2.166.  Если  вращающиеся  машины  и  ВЛ  присоединены  к  общим  шинам  электростанции  или  подстанции,  то

подходы этих ВЛ должны быть защищены от грозовых воздействий с соблюдением следующих требований:

1. Подход ВЛ с железобетонными опорами должен быть защищен тросом на протяжении не менее 300 м; в начале

подхода  должен  быть  установлен  комплект  трубчатых  разрядников  (рис. 4.2.18, а).  Опоры  защищенного  тросом
подхода ВЛ должны иметь деревянные траверсы с расстоянием не менее 1 м по дереву от точки крепления гирлянды
изоляторов  до  стойки  опоры.  Провода  ВЛ  следует  подвешивать  на  гирляндах  изоляторов  (на  изоляторах),
соответствующих классу напряжения 35 кВ. Сопротивление заземления трубчатых разрядников не должно превышать 5
Ом, а сопротивление заземления тросовых опор - 10 Ом.

Вместо  трубчатых  разрядников  в  начале  подхода  могут  быть  установлены  вентильные  разрядники IV группы  по

ГОСТ 16357-83 *. При этом сопротивление заземления разрядников должно быть не более 3 Ом.

На  подходах  ВЛ  с  деревянными  опорами  дополнительно  к  средствам  защиты,  применяемым  на  ВЛ  с

железобетонными  опорами,  следует  устанавливать  комплект  трубчатых  разрядников  на  расстоянии 150 м  от  начала
тросового подхода в сторону линии. Сопротивление заземления разрядников должно быть не более 5 Ом.

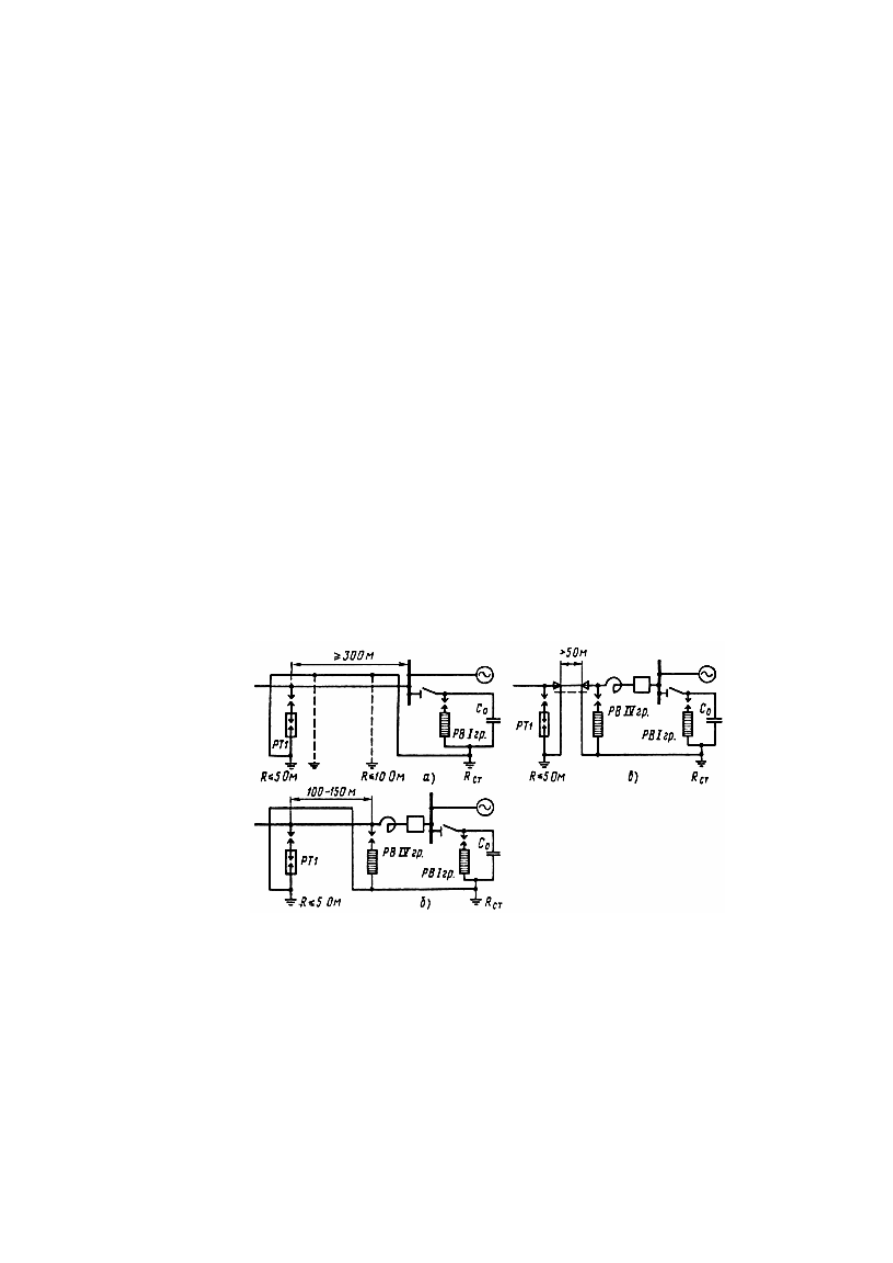

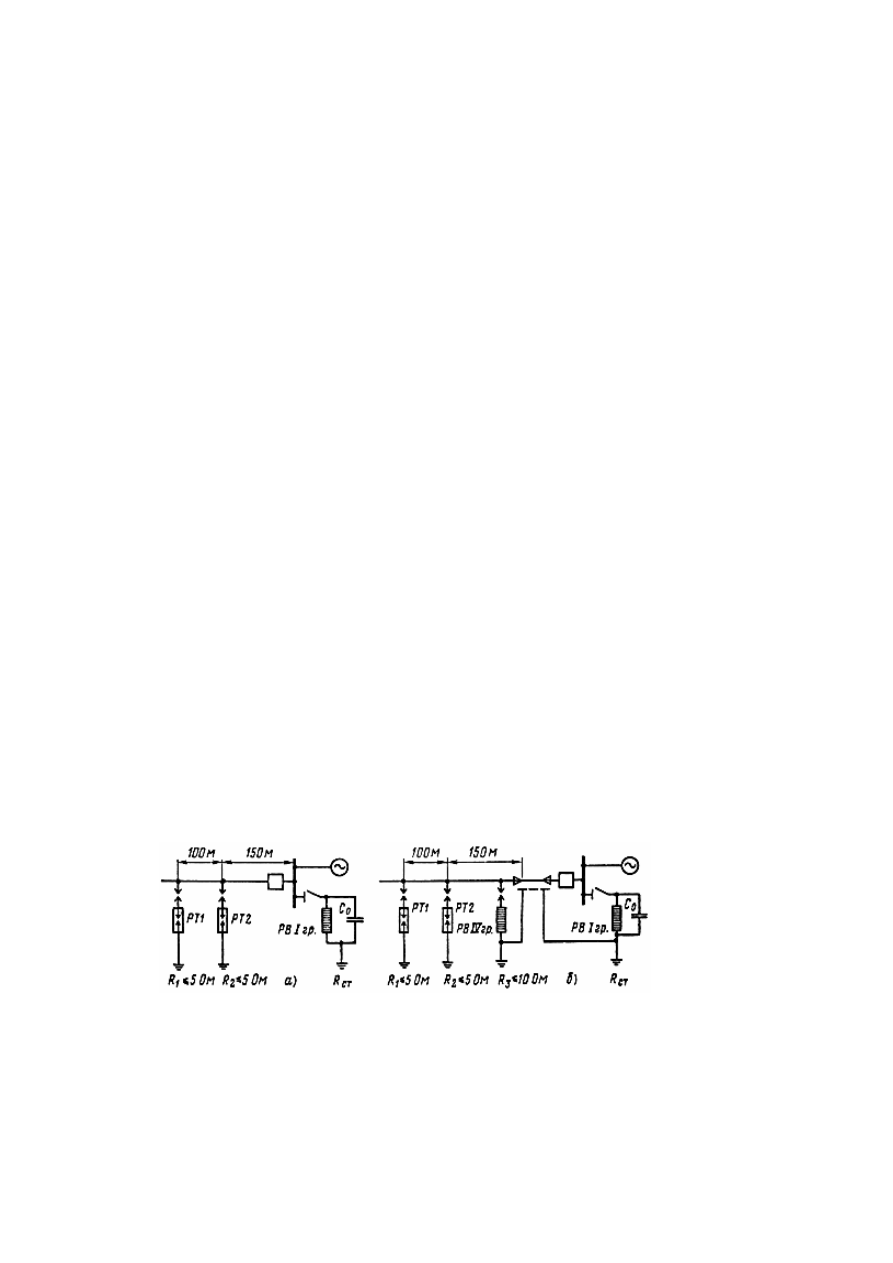

Рис. 4.2.18. Схемы защиты вращающихся машин от грозовых перенапряжений



2.  На  ВЛ,  присоединенных  к  электростанциям  и  подстанциям  кабельными  вставками  длиной  до 0,5 км,  защита

подхода  должна  быть  выполнена  так  же,  как  на  ВЛ  без  кабельных  вставок  (см.  п. 1), и  дополнительно  должен  быть
установлен  комплект  вентильных  разрядников IV группы  по  ГОСТ 16357-83 в  месте  присоединения  ВЛ  к  кабелю.
Разрядник  кратчайшим  путем  следует  присоединять  к  броне,  металлической  оболочке  кабеля  и  к  заземлителю.
Сопротивление заземления разрядников не должно превышать 5 Ом.

3. Если подход ВЛ на длине не менее 300 м защищен от прямых ударов молнии зданиями, деревьями или другими

высокими  предметами,  подвеска  троса  на  подходе  ВЛ  не  требуется.  При  этом  в  начале  защищенного  участка  ВЛ  (со
стороны  линии)  должен  быть  установлен  комплект  вентильных  разрядников IV группы  по  ГОСТ 16357-83 *.
Сопротивление заземления разрядника не должно превышать 3 Ом.

4.  При  наличии  реактора  на  присоединении  ВЛ  подход  ВЛ  на  длине 100-150 м  должен  быть  защищен  от  прямых

ударов  молнии  тросовым  молниеотводом  (см.  рис. 4.2.18, б).  В  начале  подхода,  защищенного  тросовым
молниеотводом,  должен  быть  установлен  комплект  трубчатых  разрядников,  а  у  реактора - комплект  вентильных



268

разрядников IV группы по ГОСТ 16357-83. Сопротивление заземления трубчатого разрядника должно быть не более 10
Ом.

5. При присоединении ВЛ к шинам РУ с вращающимися машинами через реактор и кабельную вставку длиной более

50  м  защита  подхода  ВЛ  от  прямых  ударов  молнии  не  требуется.  В  месте  присоединения  ВЛ  к  кабелю  должен  быть
установлен  комплект  трубчатых  разрядников  с  сопротивлением  заземления  не  более 5 Ом,  а  перед  реактором -
комплект вентильных разрядников IV группы по ГОСТ 16357-83* (см. рис. 4.2.18, в).

6.  На ВЛ,  присоединенных к  шинам электростанций  (подстанций) с вращающимися машинами мощностью менее 3

МВт  (менее 3 MB·A), подходы  которых  на  длине  не  менее 0,5 км  выполнены  на  железобетонных  или  металлических
опорах с сопротивлением заземления не более 50 Ом, должен быть установлен комплект вентильных разрядников IV
группы  по  ГОСТ 16357-83 на  расстоянии 150 м  от  электростанции  (подстанции).  Сопротивление  заземления
разрядников должно быть не более 3 Ом. При этом защита подхода ВЛ тросом не требуется.

4.2.167.  При  применении  открытых  токопроводов  (открытых  шинных  мостов  и  подвесных  гибких  токопроводов)  для

соединения  генераторов  (синхронных  компенсаторов)  с  трансформаторами  токопроводы  должны  входить  в  зоны
защиты  молниеотводов  и  сооружений  электростанций  (подстанций).  Место  присоединения  молниеотводов  к
заземляющему  устройству  электростанции  (подстанции)  должно  быть  удалено  от  места  присоединения  к  нему
заземляемых элементов токопровода, считая по полосам заземления, не менее чем на 20 м.

Если  открытые  токопроводы  не  входят  в  зоны  защиты  молниеотводов  ОРУ,  то  они  должны  быть  защищены  от

прямых  ударов  молнии  отдельно  стоящими  молниеотводами  или  тросами,  подвешенными  на  отдельных  опорах  с
защитным  углом  не  более 20°. Заземление  отдельно  стоящих  молниеотводов  и  тросовых  опор  должно  выполняться
обособленными  заземлителями,  не  имеющими  соединения  с  заземляющими  устройствами  опор  токопровода,  или
путем присоединения к заземляющему устройству РУ в точках, удаленных от места присоединения к нему заземляемых
элементов токопровода на расстояние не менее 20 м.

Расстояние  от  отдельно  стоящих  молниеотводов  (тросовых  опор)  до  токоведущих  или  заземленных  элементов

токопровода  по  воздуху  должно  быть  не  менее 5 м.  Расстояние  в  земле  от  обособленного  заземлителя  и  подземной
части молниеотвода до заземлителя и подземной части токопровода должно быть не менее 5 м.

4.2.168. Если подстанция промышленного предприятия присоединена открытыми токопроводами к РУ генераторного

напряжения  ТЭЦ,  имеющей  генераторы  мощностью  до 120 МВт,  то  защита  токопроводов  от  прямых  ударов  молнии
должна быть выполнена так, как указано в 4.2.167 для токопроводов, не входящих в зоны защиты молниеотводов РУ.


При присоединении открытого токопровода к РУ генераторного напряжения через реактор перед реактором должен

быть установлен комплект вентильных разрядников IV группы.

Для  защиты  генераторов  от  волн  грозовых  перенапряжений,  набегающих  по  токопроводу,  и  от  индуктированных

перенапряжений  должны  быть  установлены  вентильные  разрядники I группы  по  ГОСТ 16357-83 и  защитные
конденсаторы, емкость которых на три фазы при номинальном напряжении генераторов должна составлять не менее:
при напряжении 6 кВ - 0,8 мкФ, при 10 кВ - 0,5 мкФ и при 13,8-20 кВ - 0,4 мкФ.

Защитные  конденсаторы  не  требуется  устанавливать,  если  суммарная  емкость  генераторов  и  кабельной  сети  на

шинах генераторного напряжения имеет требуемое значение. При определении емкости кабельной сети в этом случае
учитываются участки кабелей на длине до 750 м.

4.2.169.  Присоединение  ВЛ  к  электродвигателям  мощностью  до 3 МВт,  имеющим  надежное  резервирование,

допускается при отсутствии защиты подходов от прямых ударов молнии. При этом требуется установка на подходе ВЛ
двух комплектов трубчатых разрядников на расстояниях 150 и 250 м от шин подстанции (рис. 4.2.19, а). Сопротивление
заземления разрядников должно быть не более 5 Ом.

На  подходе  ВЛ  с  железобетонными  или  металлическими  опорами  трубчатые  разрядники  не  требуется

устанавливать, если сопротивление заземления опор подхода ВЛ на длине не менее 250 м составляет не более 10 Ом.

При наличии кабельной вставки любой длины непосредственно перед кабелем должен быть установлен вентильный

разрядник IV группы по ГОСТ 16357-83. Заземляющий зажим разрядника должен быть кратчайшим путем присоединен
к  металлическим  оболочкам  кабеля  и  к  заземлителю  (рис. 4.2.19, б).  У  электродвигателя  должны  быть  установлены
вентильные разрядники I группы и защитные емкости по 0,5 мкФ на фазу.





Рис. 4.2.19. Схемы защиты электродвигателей мощностью до 3 МВт при подходе ВЛ на деревянных опорах



ЗАЩИТА ОТ ВНУТРЕННИХ ПЕРЕНАПРЯЖЕНИЙ



4.2.170. В электрических сетях 6-35 кВ, в которых требуется компенсация емкости токов однофазных замыканий на

землю,  следует  выравнивать  емкости  фаз  сети  относительно  земли  размещением  фаз  линий  и  конденсаторов
высокочастотной  связи  на  разных  фазах  линий.  Степень  несимметрии  емкостей  по  фазам  относительно  земли  не
должна превышать 0,75%.
