2.5.48. На проводах расщепленной фазы в пролетах и петлях анкерных опор должны быть установлены
дистанционные распорки. Расстояния между распорками или группами распорок, устанавливаемыми в пролете, не
должны превышать 75 м.
РАСПОЛОЖЕНИЕ ПРОВОДОВ И ТРОСОВ
И РАССТОЯНИЯ МЕЖДУ НИМИ
2.5.49. На ВЛ может применяться любое расположение проводов на опоре. На ВЛ 35 кВ и выше с расположением
проводов в несколько ярусов, как правило, должно быть предусмотрено смещение проводов соседних ярусов по
горизонтали (см. также 2.5.52).
В районах с толщиной стенки гололеда 15 и 20 мм, а также в районах с частой пляской проводов при прочих равных
условиях рекомендуется применять горизонтальное расположение проводов.
При толщине стенки гололеда более 20 мм на ВЛ 35 кВ и выше следует применять только горизонтальное
расположение проводов. На ВЛ 20 кВ и ниже в районах с толщиной стенки гололеда более 20 мм допускается
смешанное расположение проводов (треугольник с креплением верхнего провода на стойке).
На ВЛ 500 кВ рекомендуется применять горизонтальное расположение проводов независимо от толщины стенки
гололеда.
2.5.50. Расстояния между проводами ВЛ должны выбираться по условиям работы проводов, а также по допустимым
изоляционным расстояниям между проводами и элементами опоры, принимаемым в соответствии с 2.5.37 и 2.5.71.
Выбор расстояний между проводами, а также между проводами и тросами из условий работы в пролете и защиты от
грозовых перенапряжений производится по стрелам провеса, соответствующим габаритному пролету, согласно
указаниям 2.5.51-2.5.54, 2.5.65 и 2.5.66; при этом стрела провеса троса должна быть не более стрелы провеса провода.
В отдельных пролетах, выбранных при расстановке опор и превышающих габаритные пролеты не более чем на 25%,
увеличения расстояний, вычисленных для габаритного пролета, не требуется.
Для пролетов, превышающих габаритные более чем на 25%, следует производить проверку расстояний между
проводами согласно указаниям 2.5.51-2.5.53, а между проводами и тросами - по указаниям 2.5.54, 2.5.65 и 2.5.66. При
этом допускается определять расстояния между проводами по формулам, приведенным в 2.5.51-2.5.53, без учета
требований табл. 2.5.10-2.5.12.
2.5.51. На ВЛ 35 кВ и выше с подвесными изоляторами при горизонтальном расположении проводов минимальное
расстояние между проводами
d
, м, по условиям их сближения в пролете определяется в зависимости от номинального
напряжения линии и габаритной стрелы провеса по формуле
f
U
d
6
,
0
110
/
0
,
1
+
+
=
,
где
U
- напряжение ВЛ, кВ;
f
- наибольшая стрела провеса, соответствующая габаритному пролету, м.
При определении расстояний между проводами ВЛ с пролетами более 500 м расстояния между проводами
определяются по наибольшей стреле провеса переходного пролета. Расстояния между проводами при стрелах провеса
до 16 м, вычисленные по приведенной выше формуле с допускаемым округлением до значений, кратных 0,25 м,
приводятся в табл. 2.5.9.
Таблица 2.5.9. Наименьшее допустимое расстояние между проводами ВЛ с подвесными
изоляторами при горизонтальном расположении проводов
Напря-
жение ВЛ,
кВ
Наименьшее расстояние между проводами, м,
при стрелах провеса, м
3
4
5
6
8
12
16
35
2,5
2,5
2,75
2,75
3,0
3,25
3,75
110
3,0
3,25
3,5
3,5
3,75
4,0
4,5
150
3,5
3,5
3,75
3,75
4,0
4,5
4,75
220
-
-
4,25
4,5
4,75
5,0
5,5
330
-
-
-
5,5
5,75
6,0
6,5
500
-
-
-
7,0
7,25
7,5
8,0
При расстояниях
d
>8 м допускается округление до значений, кратных 0,5 м, а при
d
>12 м - до значений, кратных
1 м.
2.5.52. На ВЛ 35-330 кВ с подвесными изоляторами при негоризонтальном (смешанном или вертикальном)
расположении проводов расстояния между проводами по условиям их работы в пролете определяются следующим
образом:
1. На промежуточных опорах при стрелах провеса до 16 м:

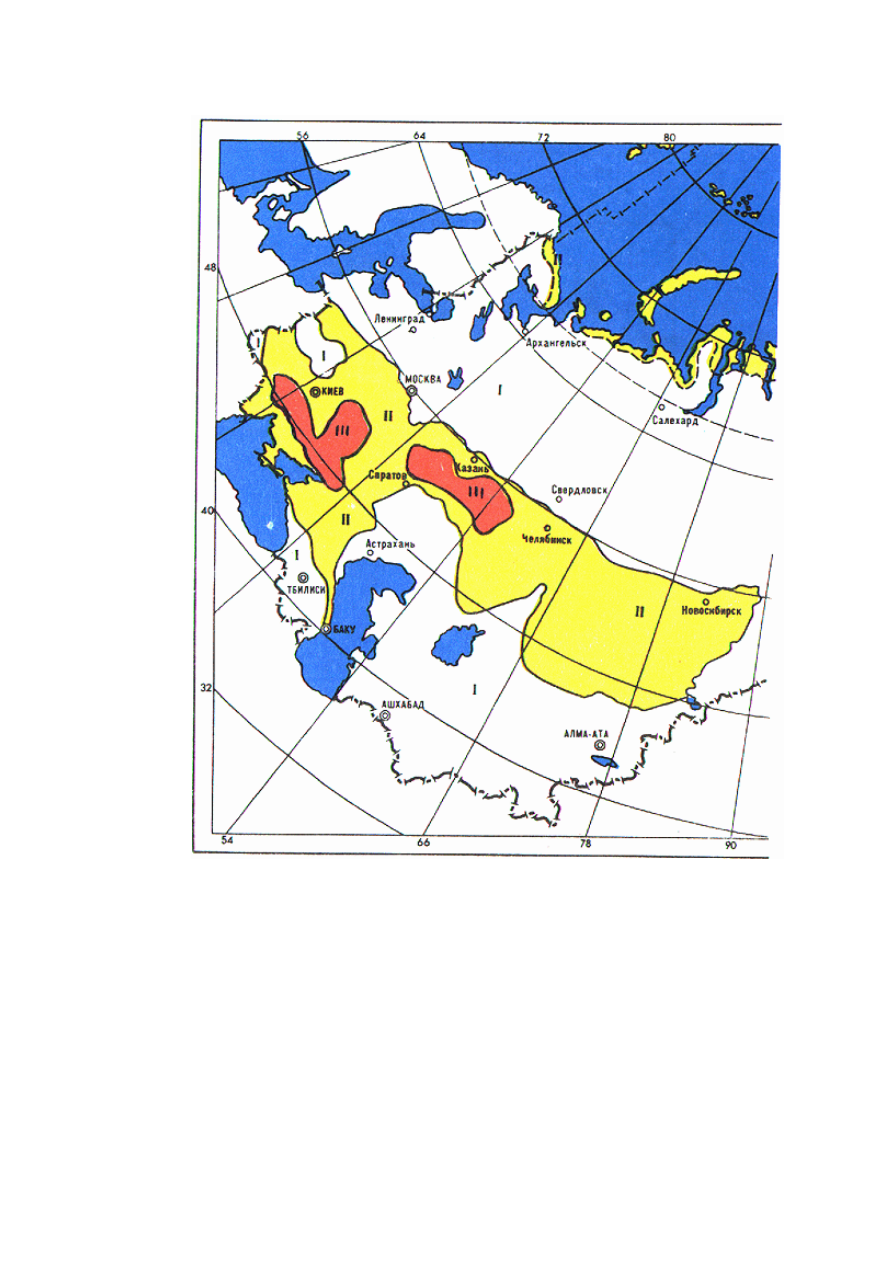

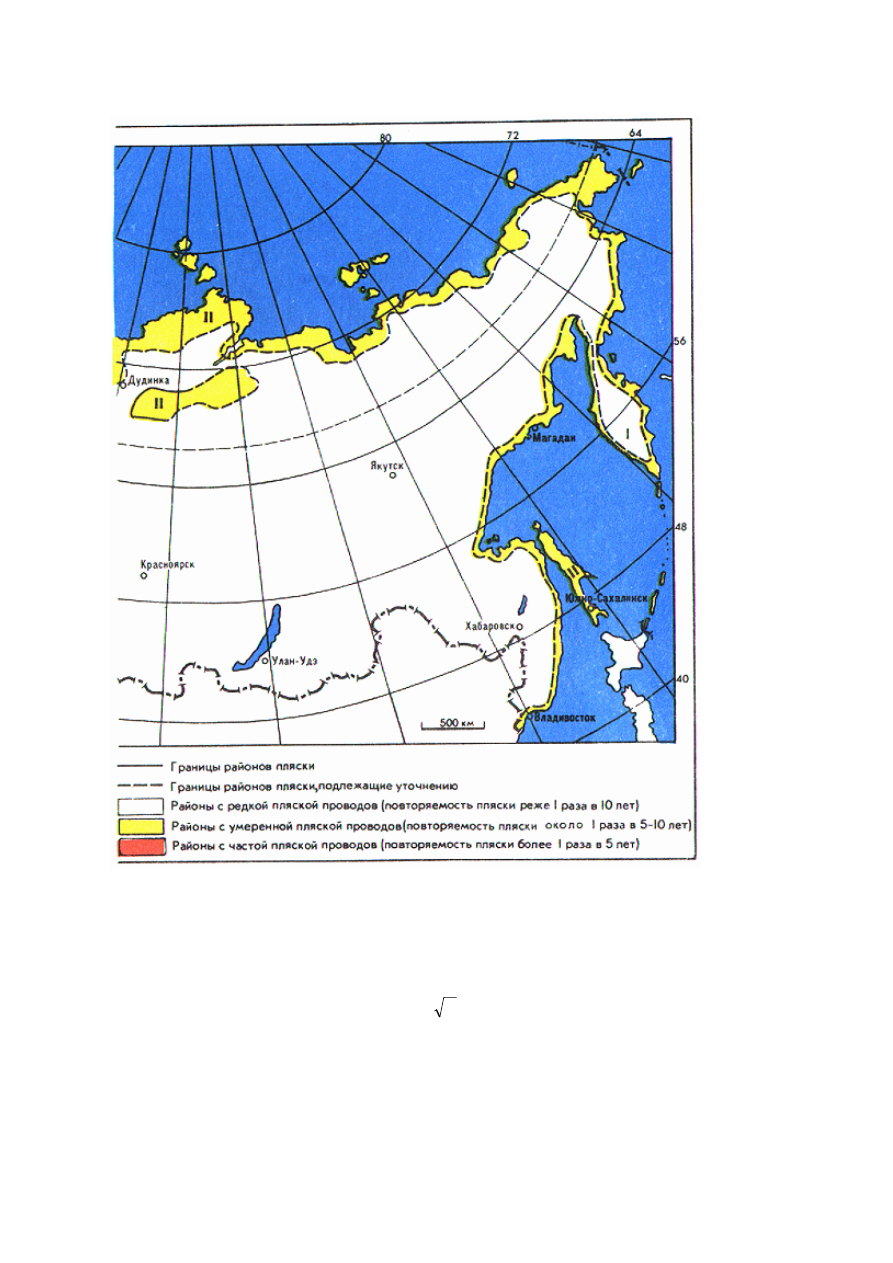

а) в районе I (с редкой пляской проводов, рис. 2.5.11 и 2.5.12) - по табл. 2.5.10, а в районе II (с умеренной пляской
проводов, рис. 2.5.11 и 2.5.12) - по табл. 2.5.11. При этом в районах с толщиной стенки гололеда 5-10 мм
дополнительной проверки по условиям гололеда не требуется.
