Рис. 1.7.6. Зона досягаемости в электроустановках до 1 кВ:

S - поверхность, на которой может находиться человек;
В - основание поверхности S;

 - граница зоны досягаемости токоведущих частей рукой человека, находящегося на поверхности S;

0,75; 1,25; 2,50 м - расстояния от края поверхности S до границы зоны досягаемости


Меры защиты от прямого и косвенного прикосновений


1.7.73.  Сверхнизкое  (малое)  напряжение  (СНН)  в  электроустановках  напряжением  до 1 кВ  может  быть

применено  для  защиты  от  поражения  электрическим  током  при  прямом  и/или  косвенном  прикосновениях  в
сочетании  с  защитным  электрическим  разделением  цепей  или  в  сочетании  с  автоматическим  отключением
питания.

В  качестве  источника  питания  цепей  СНН  в  обоих  случаях  следует  применять  безопасный  разделительный

трансформатор  в  соответствии  с  ГОСТ 30030 «Трансформаторы  разделительные  и  безопасные  разделительные
трансформаторы» или другой источник СНН, обеспечивающий равноценную степень безопасности.

Токоведущие  части  цепей  СНН  должны  быть  электрически  отделены  от  других  цепей  так,  чтобы

обеспечивалось  электрическое  разделение,  равноценное  разделению  между  первичной  и  вторичной  обмотками
разделительного трансформатора.

Проводники  цепей  СНН,  как  правило,  должны  быть  проложены  отдельно  от  проводников  более  высоких

напряжений и защитных проводников, либо отделены от них заземленным металлическим экраном (оболочкой),
либо заключены в неметаллическую оболочку дополнительно к основной изоляции.

Вилки  и  розетки  штепсельных  соединителей  в  цепях  СНН  не  должны  допускать  подключение  к  розеткам  и

вилкам других напряжений.

Штепсельные розетки должны быть без защитного контакта.
При значениях СНН выше 25 В переменного или 60 В постоянного тока должна быть также выполнена защита

от  прямого  прикосновения  при  помощи  ограждений  или  оболочек  или  изоляции,  соответствующей
испытательному напряжению 500 В переменного тока в течение 1 мин.

1.7.74. При применении СНН в сочетании с электрическим разделением цепей открытые проводящие части не

должны быть преднамеренно присоединены к заземлителю, защитным проводникам или открытым проводящим
частям других цепей и к сторонним проводящим частям, кроме случая, когда соединение сторонних проводящих
частей с электрооборудованием необходимо, а напряжение на этих частях не может превысить значение СНН.

СНН в сочетании с электрическим разделением цепей следует применять, когда при помощи СНН необходимо

обеспечить защиту от поражения электрическим током при повреждении изоляции не только в цепи СНН, но и
при повреждении изоляции в других цепях, например, в цепи, питающей источник.

При применении СНН в сочетании с автоматическим отключением питания один из выводов источника СНН и

его корпус должны быть присоединены к защитному проводнику цепи, питающей источник.

1.7.75.  В  случаях,  когда  в  электроустановке  применено  электрооборудование  с  наибольшим  рабочим

(функциональным)  напряжением,  не  превышающим 50 В  переменного  или 120 В  постоянного  тока,  такое
напряжение может быть использовано в качестве меры защиты от прямого и косвенного прикосновения, если при
этом соблюдены требования 1.7.73-1.7.74.



Меры защиты при косвенном прикосновении


1.7.76. Требования защиты при косвенном прикосновении распространяются на:
1) корпуса электрических машин, трансформаторов, аппаратов, светильников и т. п.;
2) приводы электрических аппаратов;
3)  каркасы  распределительных  щитов,  щитов  управления,  щитков  и  шкафов,  а  также  съемных  или

открывающихся  частей,  если  на  последних  установлено  электрооборудование  напряжением  выше 50 В
переменного или 120 В постоянного тока (в случаях, предусмотренных соответствующими главами ПУЭ - выше
25 В переменного или 60 В постоянного тока);



50

4)  металлические  конструкции  распределительных  устройств,  кабельные  конструкции,  кабельные  муфты,

оболочки  и  броню  контрольных  и  силовых  кабелей,  оболочки  проводов,  рукава  и  трубы  электропроводки,
оболочки  и  опорные  конструкции  шинопроводов  (токопроводов),  лотки,  короба,  струны,  тросы  и  полосы,  на
которых укреплены кабели и провода (кроме струн, тросов и полос, по которым проложены кабели с зануленной
или заземленной металлической оболочкой или броней), а также другие металлические конструкции, на которых
устанавливается электрооборудование;

5)  металлические  оболочки  и  броню  контрольных  и  силовых  кабелей  и  проводов  на  напряжения,  не

превышающие  указанные  в 1.7.53, проложенные  на  общих  металлических  конструкциях,  в  том  числе  в  общих
трубах, коробах, лотках и т. п., с кабелями и проводами на более высокие напряжения;

6) металлические корпуса передвижных и переносных электроприемников;
7) электрооборудование, установленное на движущихся частях станков, машин и механизмов.
При  применении  в  качестве  защитной  меры  автоматического  отключения  питания  указанные  открытые

проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания в системе TN и
заземлены в системах IT и ТТ.

1.7.77. Не требуется преднамеренно присоединять к нейтрали источника в системе TN и заземлять в системах

IT и ТТ:

1)  корпуса  электрооборудования  и  аппаратов,  установленных  на  металлических  основаниях:  конструкциях,

распределительных  устройствах,  щитах,  шкафах,  станинах  станков,  машин  и  механизмов,  присоединенных  к
нейтрали  источника  питания  или  заземленных,  при  обеспечении  надежного  электрического  контакта  этих
корпусов с основаниями;

2)  конструкции,  перечисленные  в 1.7.76, при  обеспечении  надежного  электрического  контакта  между  этими

конструкциями и установленным на них электрооборудованием, присоединенным к защитному проводнику;

3) съемные или открывающиеся части металлических каркасов камер распределительных устройств, шкафов,

ограждений  и  т.  п.,  если  на  съемных  (открывающихся)  частях  не  установлено  электрооборудование  или  если
напряжение установленного электрооборудования не превышает значений, указанных в 1.7.53;

4) арматуру изоляторов воздушных линий электропередачи и присоединяемые к ней крепежные детали;
5) открытые проводящие части электрооборудования с двойной изоляцией;
6)  металлические  скобы,  закрепы,  отрезки  труб  механической  защиты  кабелей  в  местах  их  прохода  через

стены и перекрытия и другие подобные детали электропроводок площадью до 100 см

2

, в том числе протяжные и

ответвительные коробки скрытых электропроводок.

1.7.78. При выполнении автоматического отключения питания в электроустановках напряжением до 1 кВ все

открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания, если
применена  система  TN,  и  заземлены,  если  применены  системы  IT  или  ТТ.  При  этом  характеристики  защитных
аппаратов и параметры защитных проводников должны быть согласованы, чтобы обеспечивалось нормированное
время  отключения  поврежденной  цепи  защитно-коммутационным  аппаратом  в  соответствии  с  номинальным
фазным напряжением питающей сети.

В  электроустановках,  в  которых в качестве защитной меры применено автоматическое отключение питания,

должно быть выполнено уравнивание потенциалов.

Для  автоматического  отключения  питания  могут  быть  применены  защитно-коммутационные  аппараты,

реагирующие на сверхтоки или на дифференциальный ток.

1.7.79. В системе TN время автоматического отключения питания не должно превышать значений, указанных в

табл. 1.7.1.



Таблица 1.7.1



Наибольшее допустимое время защитного автоматического

отключения для системы TN



Номинальное фазное напряжение U

0

,



В

Время отключения, с

127

0,8

220

0,4

380

0,2

Более 380

0,1


Приведенные значения времени отключения считаются достаточными для обеспечения электробезопасности, в

том  числе  в  групповых  цепях,  питающих  передвижные  и  переносные  электроприемники  и  ручной
электроинструмент класса 1.

В  цепях,  питающих  распределительные,  групповые,  этажные  и  др.  щиты  и  щитки,  время  отключения  не

должно превышать 5 с.

Допускаются значения времени отключения более указанных в табл. 1.7.1, но не более 5 с в цепях, питающих

только  стационарные  электроприемники  от  распределительных  щитов  или  щитков  при  выполнении  одного  из
следующих условий:

1)  полное  сопротивление,  защитного  проводника  между  главной  заземляющей  шиной  и  распределительным

щитом или щитком не превышает значения, Ом:



51



50

⋅

 Z

ц

/U

0

,


где Z

ц

 - полное сопротивление цепи «фаза-нуль», Ом;

U

0

 - номинальное фазное напряжение цепи, В;

50 - падение  напряжения  на  участке  защитного  проводника  между  главной  заземляющей  шиной  и

распределительным щитом или щитком, В;

2)  к  шине  РЕ  распределительного  щита  или  щитка  присоединена  дополнительная  система  уравнивания

потенциалов,  охватывающая  те  же  сторонние  проводящие  части,  что  и  основная  система  уравнивания
потенциалов.

Допускается применение УЗО, реагирующих на дифференциальный ток.
1.7.80.  Не  допускается  применять  УЗО,  реагирующие  на  дифференциальный  ток,  в  четырехпроводных

трехфазных  цепях  (система  TN-C).  В  случае  необходимости  применения  УЗО  для  защиты  отдельных
электроприемников, получающих питание от системы TN-C, защитный РЕ-проводник электроприемника должен
быть подключен к PEN-проводнику цепи, питающей электроприемник, до защитно-коммутационного аппарата.

1.7.81.  В  системе  IT  время  автоматического  отключения  питания  при  двойном  замыкании  на  открытые

проводящие части должно соответствовать табл. 1.7.2.

Таблица 1.7.2

Наибольшее допустимое время защитного автоматического

отключения для системы IT

Номинальное линейное напряжение U

0

, В

Время отключения, с

220

0,8

380

0,4

660

0,2

Более 660

0,1

1.7.82.  Основная  система  уравнивания  потенциалов  в  электроустановках  до 1 кВ  должна  соединять  между

собой следующие проводящие части (рис. 1.7.7):

1) нулевой защитный РЕ- или РЕN-проводник питающей линии в системе TN;
2) заземляющий проводник, присоединенный к заземляющему устройству электроустановки, в системах IT и

ТТ;

3)  заземляющий  проводник,  присоединенный  к  заземлителю  повторного  заземления  на  вводе  в  здание  (если

есть заземлитель);

4)  металлические  трубы  коммуникаций,  входящих  в  здание:  горячего  и  холодного  водоснабжения,

канализации, отопления, газоснабжения и т.п.

Если  трубопровод  газоснабжения  имеет  изолирующую  вставку  на  вводе  в  здание,  к  основной  системе

уравнивания  потенциалов  присоединяется  только  та  часть  трубопровода,  которая  находится  относительно
изолирующей вставки со стороны здания;

5) металлические части каркаса здания;
6)  металлические  части  централизованных  систем  вентиляции  и  кондиционирования.  При  наличии

децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять
к шине РЕ щитов питания вентиляторов и кондиционеров;





52

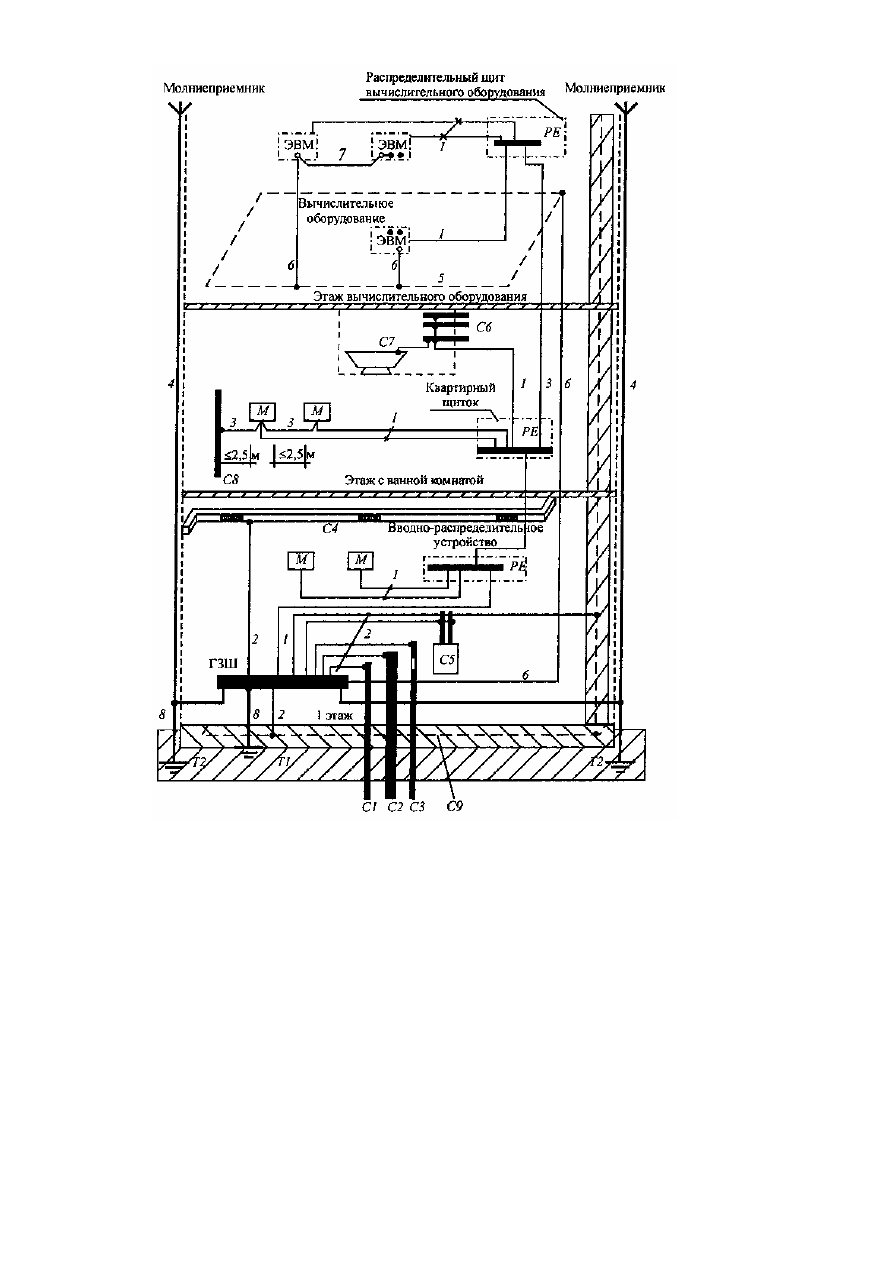

Рис. 1.7.7. Система уравнивания потенциалов в здании:

М - открытая  проводящая  часть;  С1 - металлические  трубы  водопровода,  входящие  в  здание;  С2 —

металлические  трубы  канализации,  входящие  в  здание;  С3 — металлические  трубы  газоснабжения  с
изолирующей  вставкой  на  вводе,  входящие  в  здание; С4 - воздуховоды вентиляции и кондиционирования; С5 -
система отопления; С6 - металлические водопроводные трубы в ванной комнате; С7 - металлическая ванна; С8 —
сторонняя  проводящая  часть  в  пределах  досягаемости  от  открытых  проводящих  частей;  С9 — арматура
железобетонных  конструкций;  ГЗШ - главная  заземляющая  шина;  Т1 - естественный  заземлитель;  Т2 -
заземлитель  молниезащиты  (если  имеется);  1 - нулевой  защитный  проводник;  2 - проводник  основной  системы
уравнивания  потенциалов;  3 - проводник  дополнительной  системы  уравнивания  потенциалов;  4 — токоотвод
системы  молниезащиты;  5 — контур  (магистраль)  рабочего  заземления  в  помещении  информационного
вычислительного  оборудования;  6 — проводник  рабочего  (функционального)  заземления;  7 - проводник
уравнивания потенциалов в системе рабочего (функционального) заземления; 8 - заземляющий проводник


7) заземляющее устройство системы молниезащиты 2-й и 3-й категорий;
8)  заземляющий  проводник  функционального  (рабочего)  заземления,  если  такое  имеется  и  отсутствуют

ограничения на присоединение сети рабочего заземления к заземляющему устройству защитного заземления;

9) металлические оболочки телекоммуникационных кабелей.
Проводящие  части,  входящие  в  здание  извне,  должны  быть  соединены  как  можно  ближе к точке их ввода в

здание.
