ЗИЛ-5301. Снятие и разборка карданной передачи

Для снятия карданной передачи с автомобиля надо отвернуть гайки крепления задней вилки-фланца карданного вала, снять шайбы и вынуть болты из отверстий фланцев, поддерживая при этом карданный вал. После этого опустить конец вала вниз на площадку или деревянную подкладку. Отвернуть болты крепления опоры промежуточного вала к раме, отвернуть гайки болтов крепления передней вилки-фланца, снять карданную передачу с автомобиля. При снятии карданного вала или при установке вала на автобус нельзя пользоваться монтажной лопаткой или другими предметами, вставленными в шарнир для прокручивания карданного вала, так как это приводит к повреждению торцового уплотнения и преждевременному выходу из строя карданных шарниров.

Перед разборкой карданную передачу надо очистить от грязи и промыть в обезжиривающем растворе или в горячей воде.

Для разборки карданную передачу можно установить на слесарный верстак.

рис. 1

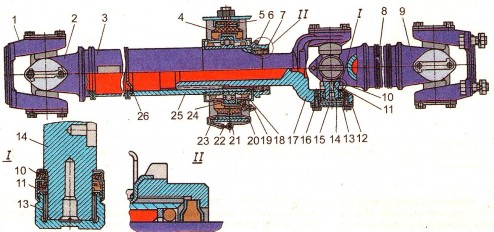

1. Снять ленту хомута 20, стопорную скобу 5 подушки и кронштейн 23 опоры

рис. 2

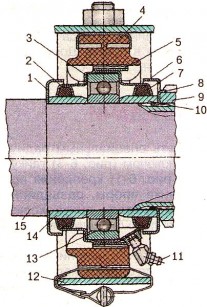

2. отогнуть стопор 8

рис. 3

3. и отвернуть специальным радиусным ключом гайку 6 (см. рис.1) крепления подшипника опоры, разъединить карданные валы, вынув скользящую вилку 17 из шлицевой втулки 25.

рис. 4

4. Снять с подшипника опоры промежуточного карданного вала резиновую подушку 4, задний отражатель 6 (см. рис.2)

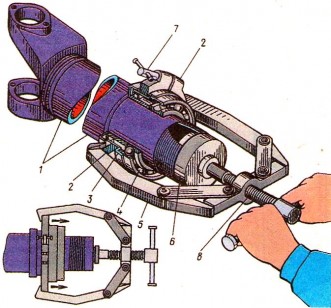

5. спрессовать съемником модели И 803.25.00 или 20П-7968 шарикоподшипник 13 (см. рис. 2) опоры в сборе с крышкой 3, манжетами 2 и 7 и распорной втулкой 10.

Разбирать карданный шарнир рекомендуется только в случае выхода из строя его деталей.

Разбирать карданный шарнир рекомендуется только в случае выхода из строя его деталей.

Перед разборкой шарниров карданной передачи, находившейся длительное время в эксплуатации, рекомендуется с помощью кисти обильно смочить керосином места установки подшипников.

При разборке карданных шарниров следует пометить взаимное положение деталей, отогнуть ушки замочных пластин, отвернуть болты крепления этих пластин и снять замочные и опорные пластины. Затем произвести разборку шарнира.

Категорически запрещается применять при разборке и сборке карданного шарнира молоток, так как при этом нарушается соосность отверстий в вилках под подшипники, из-за чего резко снижается долговечность карданного шарнира.

рис. 5

Разборку шарниров карданного вала надо производить с помощью универсального съемника модели И 803.26.000 (рис. 5), который исключает деформацию вилок, поломку подшипников и позволяет легко разбирать шарнир.

Основание 1 съемника имеет проушины для закрепления съемника на слесарном верстаке. Опоры 2, имеющие базовую поверхность для вилок, фланцев и крестовин карданных шарниров, снабжены овальными отверстиями, которые в известных пределах позволяют перемещать опоры на основании в зависимости от размерности разбираемого шарнира.

Съемный стакан 3 представляет собой отрезок трубы, имеющий с двух концов отверстия различных диаметров. С помощью наружной резьбы стакан закрепляется на наконечнике упорного винта либо одним, либо другим концом в зависимости от размера снимаемого подшипника.

Опорные колонки 8, ввернутые в отверстие основания, несут на себе траверсу 5 с упорным винтом 6 и прижимной гайкой 7.

Съемник позволяет при вращении упорного винта 6 упираться съемным стаканом 3 в проушину одной из вилок, в то время как вторая вилка шарнира лежит на опорах 2. Дальнейшим вращением винта стакан 3 сближается с опорами, и подшипник крестовины входит в полость стакана. Вращение упорного винта продолжается до такого положения, при котором подшипник легко выходит из отверстия проушины.

Разборка шарнира производится в два приема:

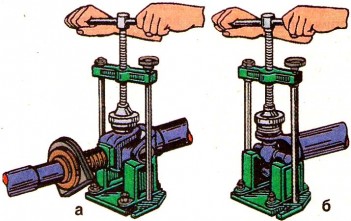

1. Сначала на опоры (рис. 6,(а)) устанавливается одна из вилок и подшипники выпрессовываются из сопряженной с ней вилки (которую условно назовем первой вилкой).

рис. 6

2. При втором приеме на специальные скосы опоры устанавливаются шипы крестовины первой вилки (с которой уже выпрессованы подшипники) и выпрессовываются подшипники из второй вилки (рис. 6,(б)). Для выравнивания и удерживания труб карданов при работе съемников можно применять подставки.

Универсальный съемник используется и для сборки карданных шарниров. При этом съемный стакан 3 (см. рис. 5) не применяется.

рис. 7

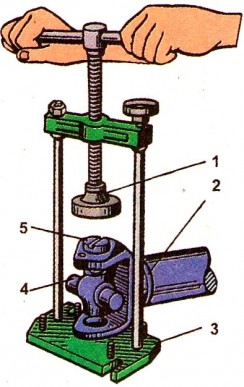

Запрессовка подшипников производится плоской частью  4 головки 1 (рис. 7) упорного винта при снятых опорах 2 (см. рис.5). Спрессовывать торцовые уплотнения следует с двух смежных шипов осторожно, чтобы не повредить оставшиеся на двух других шипах вилки торцовые уплотнения. Повторная установка торцовых уплотнений в шарнир недопустима, так как при этом нельзя обеспечить требуемого натяга торцового уплотнения на посадочном пояске шипа.
