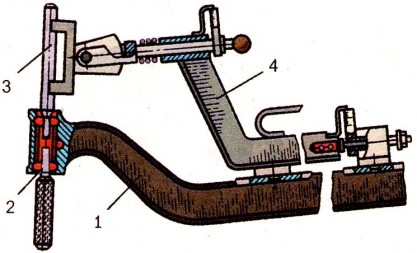

ЗИЛ-5301. Ремонт балкиПри ремонте балка передней оси должна быть проверена на изгиб и скручивание на приспособлении (рис.1), которое устанавливают на площадке для рессор. Призму приспособления направляют по фиксатору, установленному в отверстия под шкворень и закрепленному при помощи разжимной цанги. Определение изгиба и скручивания, а также величины угла наклона отверстия под шкворень производят по шкалам. для проверки противоположной стороны балки приспособление переустанавливают.
Правку балки производят в холодном состоянии под гидравлическим прессом. После правки угол наклона оси отверстия под шкворень к вертикальной оси должен быть в пределах 7°45' - 8° 15'. Неперпендикулярность отверстия под шкворень относительно рессорных площадок не должна превышать 0,5 мм. Неперпендикулярность торцов бобышек балки относительно отверстий под шкворень допускается не более 0,2 мм. При изгибе балки, неподдающийся правке, ее следует заменить. При износе деталей передней оси сверх допустимых размеров изношенные детали следует заменить. Трещины на поверхности деталей передней оси не допускаются. При износе проушины поворотного кулака под балку передней оси сверх допустимого размера 68,06 мм рекомендуется обработать изношенные поверхности и при сборке поставить компенсирующие шайбы. При износе проушины более 68,5 мм поворотный кулак следует заменить. Повреждение резьбы поворотных кулаков более двух ниток не допускается. Изношенные втулки поворотного кулака рекомендуется выпрессовать и заменить новыми, Усилие выпрессовки втулок должно быть не менее 10000 Н. Поворотные кулаки с изношенными шейками цапфы под подшипники следует заменить.
Основные размеры деталей передней оси приведены в таблице.
