ЗИЛ-5301. Головка блока цилиндров дизеля Д-245



Головка цилиндров представляет собой чугунную отливку, во внутренних полостях которой имеются впускные и выпускные каналы, закрываемые клапанами. Впускные каналы - с винтовым профилем.  Для обеспечения отвода тепла головка цилиндров имеет внутренние полости, в которых циркулирует охлаждающая жидкость.

Головка цилиндров имеет вставные седла клапанов, изготовленные из жаропрочного и износостойкого сплава. На головке цилиндров сверху устанавливаются стойки, ось коромысел с коромыслами, крышка головки, впускной коллектор и колпак крышки,  закрывающий клапанный механизм. С левой стороны (со стороны топливного насоса)  в головке установлены четыре форсунки, а с правой стороны к головке крепится выпускной коллектор. Для уплотнения разъема между головкой и блоком цилиндров установлена прокладка из безасбестового полотна, армированного перфорированным стальным листом. Отверстия в прокладке для гильз цилиндров окантованы листовой сталью. При сборке дизеля на заводе цилиндровые отверстия прокладки дополнительно окантовываются фторопластовыми разрезными кольцами.

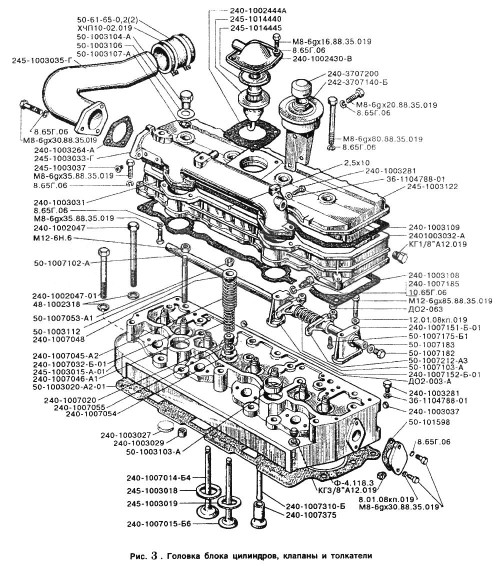

рГоловка Д-245ис. 1

Коромысла клапанов - стальные, качаются на оси, установленной на четырех стойках.  Крайние стойки - повышенной жесткости. Ось коромысел полая, имеет восемь радиальных отверстий для подвода масла к коромыслам. Перемещение коромысел вдоль оси ограничивается распорными пружинами.

Впускные и выпускные клапаны изготовлены из жаропрочной стали. Они перемещаются в направляющих втулках,  запрессованных в головку цилиндров. Каждый клапан закрывается под действием двух пружин: наружной и внутренней, которые воздействуют на клапан через тарелку и сухарики.









-    10.65Г.06    Шайба

-    12.01.08кп.019    Шайба

-    2,5х10    Штифт
-    240-1002047    Болт
-    240-1002047-01    Болт
-    240-1002430-В    Корпус сапуна
-    240-1002444-А    Прокладка
-    240-1003027    Заглушка
-    240-1003029    Втулка
-    240-1003031    Прокладка
-    240-1003032-А    Крышка головки цилиндров
-    240-1003037    Заглушка
-    240-1003108    Прокладка
-    240-1003109    Прокладка

-    240-1003264-А    Прокладка
-    240-1003281    Пробка
-    240-1007014-Б4    Клапан впускной
-    240-1007015-Б6    Клапан выпускной
-    240-1007020    Манжета уплотнительная
-    240-1007032-Б-01    Втулка
-    240-1007045-А2    Пружина клапана наружная
-    240-1007046-А1    Пружина клапана внутренняя
-    240-1007048    Тарелка пружин клапана
-    240-1007054    Шайба пружины клапана нижняя
-    240-1007055    Шайба пружины клапана верхняя
-    240-1007151-Б-01    Стойка оси коромысел крайняя
-    240-1007152-Б-01    Стойка оси коромысел средняя
-    240-1007185    Фиксатор
-    240-1007310-Б    Штанга

-    240-1007375    Толкатель
-    240-3707200    Пробка
-    242-3707140-Б    Бачок
-    245-1003011-01    Головка цилиндров в сборе
-    245-1003015-А-01    Головка цилиндров
-    245-1003018    Седло клапана впускного
-    245-1003019    Седло клапана выпускного
-    245-1003030-Г    Крышка головки цилиндров в сборе
-    245-1003033-Г    Коллектор
-    245-1003035-Г    Патрубок
-    245-1003037    Футорка
-    245-1003122    Колпак

-    КГ3/8"А12.019    Пробка
-    М12-6gх85.88.35.019    Болт
-    М12-6Н.6    Гайка
-    М8-6gх16.88.35.019    Болт
-    М8-6gх20.88.35.019    Болт
-    М8-6gх30.88.35.019    Болт
-    М8-6gх35.88.35.019    Болт
-    М8-6gх80.88.35.019    Болт
-    Ф-4.118.3    Кольцо
-    ХЧП10-02.019    Хомут

-    245-1014440    Стакан
-    245-1014445    Маслоотражатель
-    245-3707220-А-01    Бачок с пробкой в сборе
-    36-1104788-01    Прокладка
-    48-1002318    Шайба
-    50-1003020-А2-01    Прокладка головки
-    50-1003103-А    Стакан
-    50-1003104-А    Гайка колпака
-    50-1003106    Шайба
-    50-1003107-А    Кольцо
-    50-1003112    Шпилька стойки
-    50-1007053-А1    Сухарь клапана
-    50-1007102-А    Ось
-    50-1007103-А    Пружина оси коромысел

-    50-1007170-Б    Винт регулировочный с гайкой в сборе
-    50-1007175-Б1    Винт регулировочный
-    50-1007182    Пробка оси коромысел
-    50-1007183    Шайба пробки
-    50-1007212-А3    Коромысло
-    50-1015598    Прокладка
-    50-61-65-0,2(2)    Рукав-деталь
-    8.01.08кп.019    Шайба
-    8.65Г.06    Шайба
-    ДО2-003-А    Заглушка
-    ДО2-063    Гайка
-    КГ1/8"А12.019    Пробка
