Запчасти: Карданные валы для ЗИЛ-433110

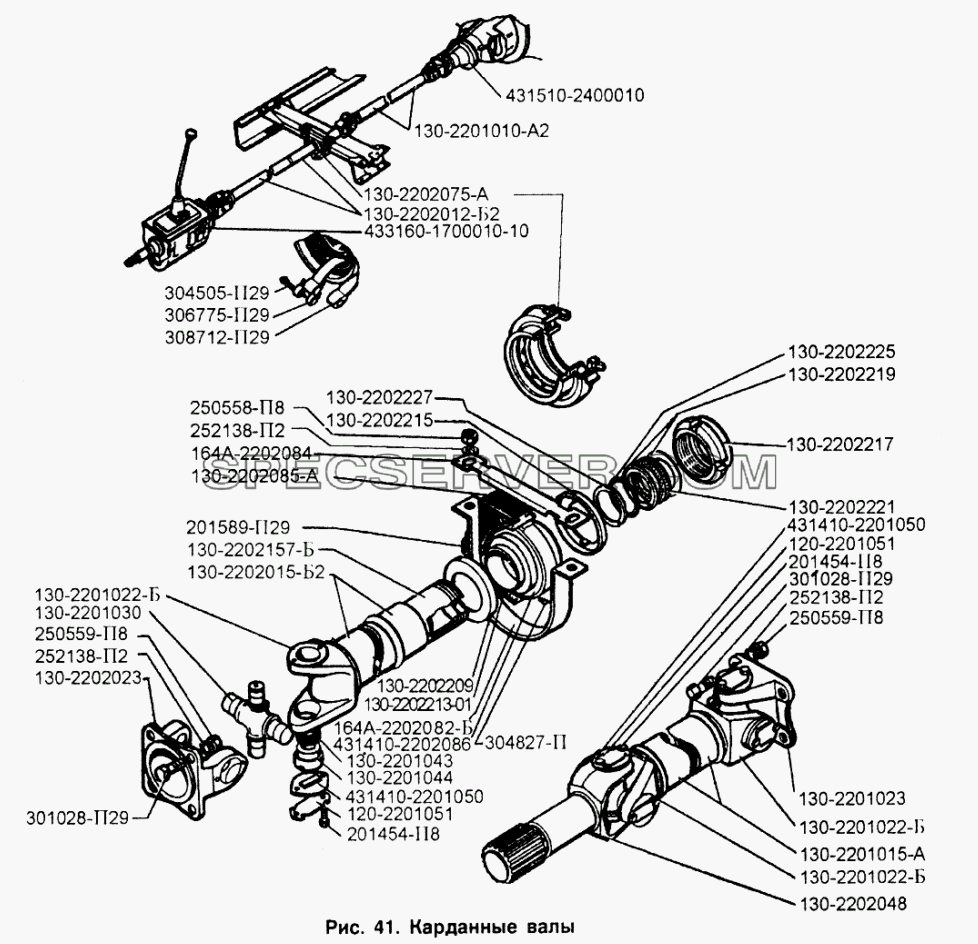

Карданные валы для ЗИЛ-433110 (список запасных частей)
Таблица запасных частей
Запчасти: Картер, полуоси и дифференциал заднего моста автомобиля с двойной главной передачей для ЗИЛ-433110

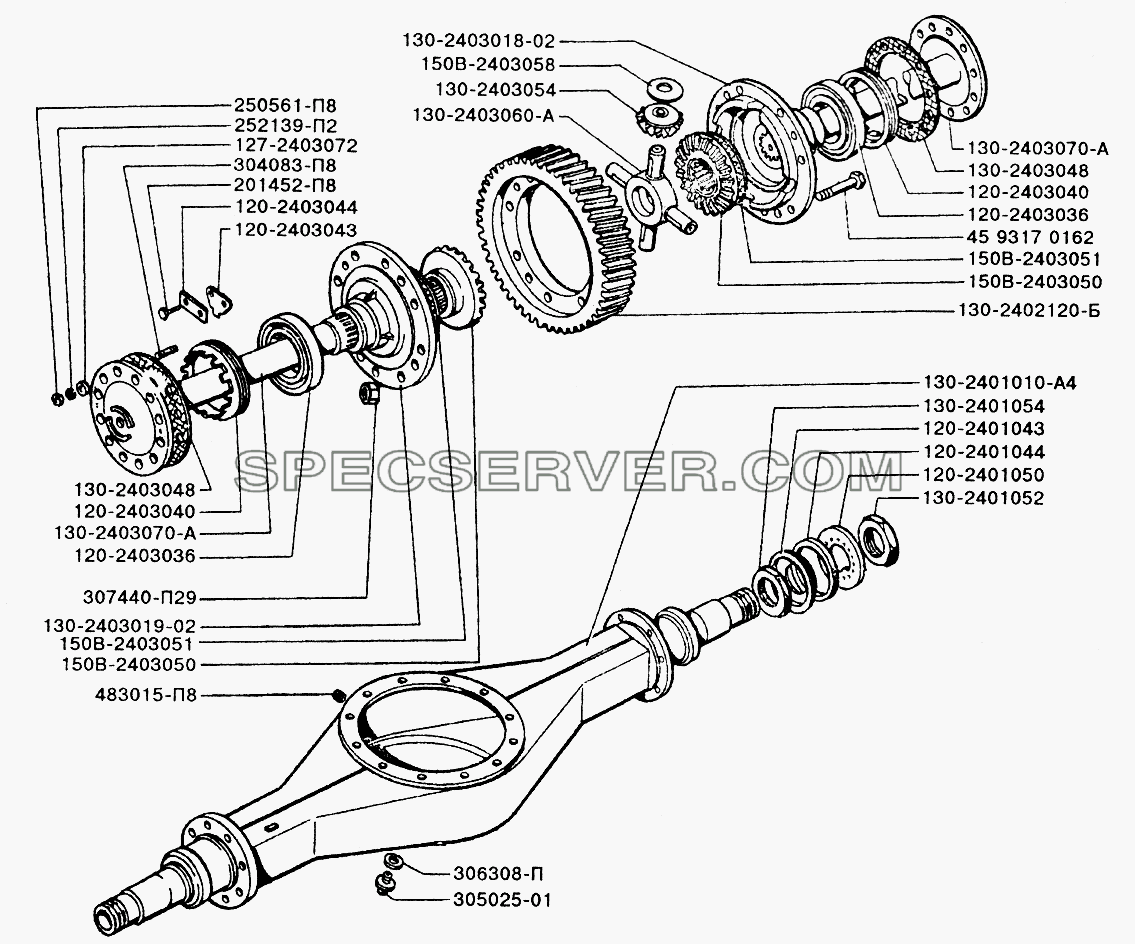

Картер, полуоси и дифференциал заднего моста автомобиля с двойной главной передачей для ЗИЛ-433110 (список запасных частей)
Таблица запасных частей
Главная передача заднего моста двойная для ЗИЛ-433110 (список запасных частей)

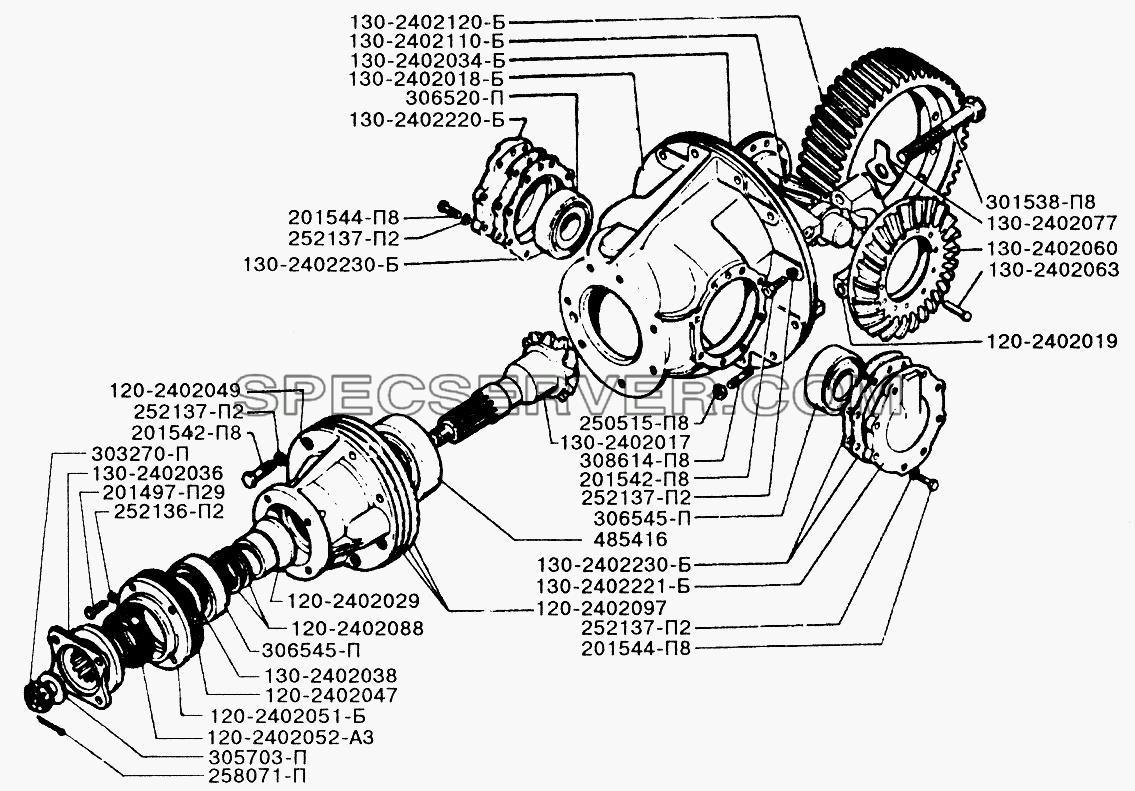

Главная передача заднего моста двойная для ЗИЛ-433110 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
120-2402019 |
Крышка |
- |
|
120-2402029 |
Втулка распорная |
- |
|
120-2402047 |
Прокладка |
- |
|
120-2402049 |
Стакан подшипников ведущей шестерни |
- |
|
120-2402051-Б |
Крышка переднего подшипника ведущей конической шестерни |
- |
|
120-2402052-А3 |
Манжета вторичного вала в сборе |
- |
|
120-2402088 |
Шайба подшипников ведущей конической шестерни регулировочная толщиной 2,0 - 2,02 мм |
- |
|
120-2402089 |
Шайба регулировочная 2,05...2,07 мм |
- |
|
120-2402090 |
Шайба регулировочная 2,15...2,17 мм |
- |
|
120-2402091 |
Шайба регулировочная 2,25...2,27 мм |
- |
|
120-2402092 |
Шайба 2,35...2,37 мм |
- |
|
120-2402093 |
Шайба регулировочная 2,45...2,47 мм |
- |
|
120-2402094 |
Шайба 2,55...2,57 мм |
- |
|
120-2402095 |
Шайба регулировочная 2,60...2,62 мм |
- |
|
120-2402097 |
Прокладка стакана ведущей шестерни толщиной 0,5 мм |
- |
|
120-2402098 |
Прокладка 0,20 мм |
- |
|
120-2402099 |
Прокладка 0,10 мм |
- |
|
120-2402100 |
Прокладка 0,05 мм |
- |
|
130-2402006 |
Картер редуктора заднего моста со стопорными пластинами в сборе |
- |
|
130-2402009 |
Картер редуктора |
- |
|
130-2402010-А2 |
Редуктор заднего моста в сборе |
- |
|
130-2402012 |
Шестерня ведущая в сборе |
- |
|
130-2402015-Б |
Картер редуктора в сборе |
- |
|
130-2402017 |
Шестерня ведущая |
- |
|
130-2402018-Б |
Картер редуктора |
- |
|
130-2402020 |
Шестерни ведущая и ведомая конические (комплект) |
- |
|
130-2402034-Б |
Картер редуктора |
- |
|
130-2402036 |
Фланец ведущей конической шестерни с маслоотражателем в сборе |
- |
|
130-2402038 |
Шайба ведущей конической шестерни |
- |
|
130-2402060 |
Шестерня ведомая |
- |
|
130-2402063 |
Заклепка крепления ведомой конической шестерни и ведущей цилиндрической шестерни |
- |
|
130-2402064-Б |
Шестерня ведущая с ведомой в сборе |
- |
|
130-2402077 |
Пластина стопорная болта крышки подшипника дифференциала |
- |
|
130-2402102 |
Шестерни цилиндрические ведущая и ведомая (комплект) |
- |
|
130-2402110-Б |
Шестерня ведущая цилиндрическая |
- |
|
130-2402120-Б |
Шестерня ведомая цилиндрическая |
- |
|
130-2402220-Б |
Гнездо правое в сборе |
- |
|
130-2402221-Б |
Гнездо левое в сборе |
- |
|
130-2402230-Б |
Прокладка 1,00 мм |
- |
|
130-2402231-Б |
Прокладка 0,50 мм |
- |
|
130-2402232-Б |
Прокладка 0,20 мм |
- |
|
130-2402233-Б |
Прокладка 0,10 мм |
- |
|
130-2402234-Б |
Прокладка картера толщиной 0,05 мм |
- |
|
201270-П |
Гайка |
- |
|
201497-П29 |
Болт |
- |
|
201542-П8 |
Болт |
- |
|
201544-П29 |
Болт |
- |
|
250515-П8 |
Гайка |
- |
|
252136-П2 |
Шайба пружинная |
- |
|
252137-П2 |
Шайба пружинная |
- |
|
258071-П |
Шплинт |
- |
|
301538-П8 |
Болт |
- |
|
303270-П |
Гайка вала ведущей конической шестерни |
- |
|
305703-П |
Шайба |
- |
|
306520-П |
Подшипник |
- |
|
306545-П |
Подшипник |
- |
|
308614-П8 |
Шпилька |
- |
|
485416 |
Подшипник |
Картер заднего моста и полуоси с гипоидной главной передачей для ЗИЛ-433110 (список запасных частей)

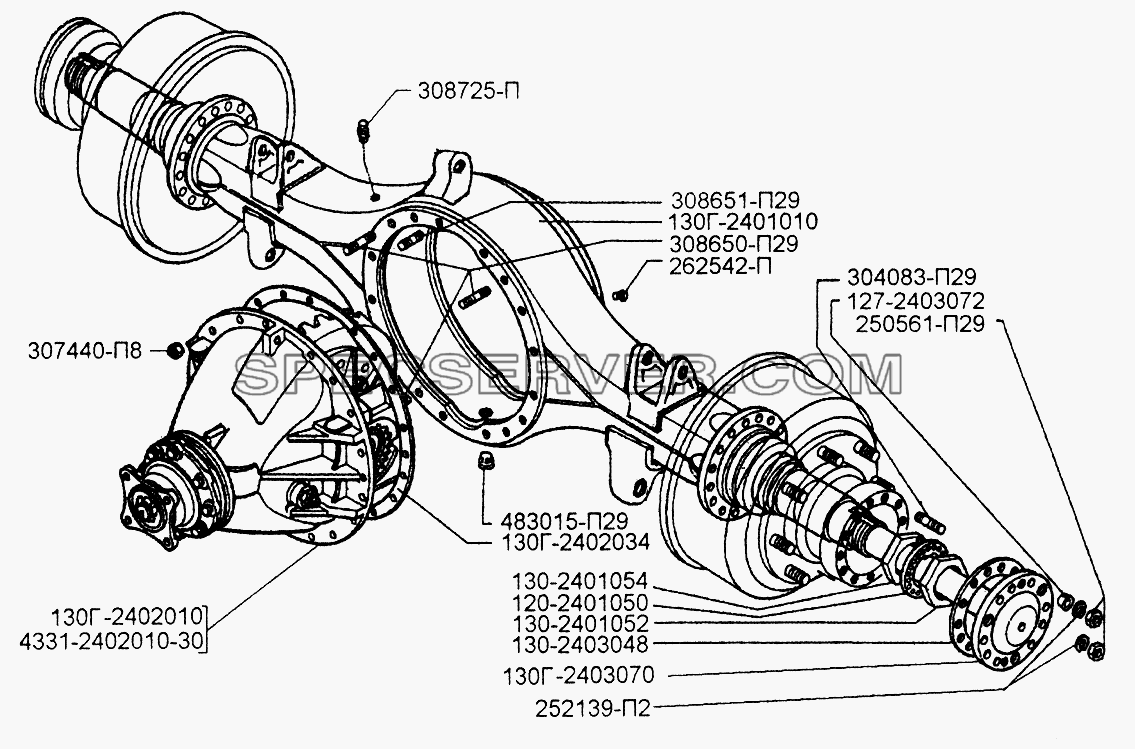

Картер заднего моста и полуоси с гипоидной главной передачей для ЗИЛ-433110 (список запасных частей)
Таблица запасных частей
Гипоидная главная передача заднего моста без блокировки дифференциала для ЗИЛ-433110 (список запасных частей)

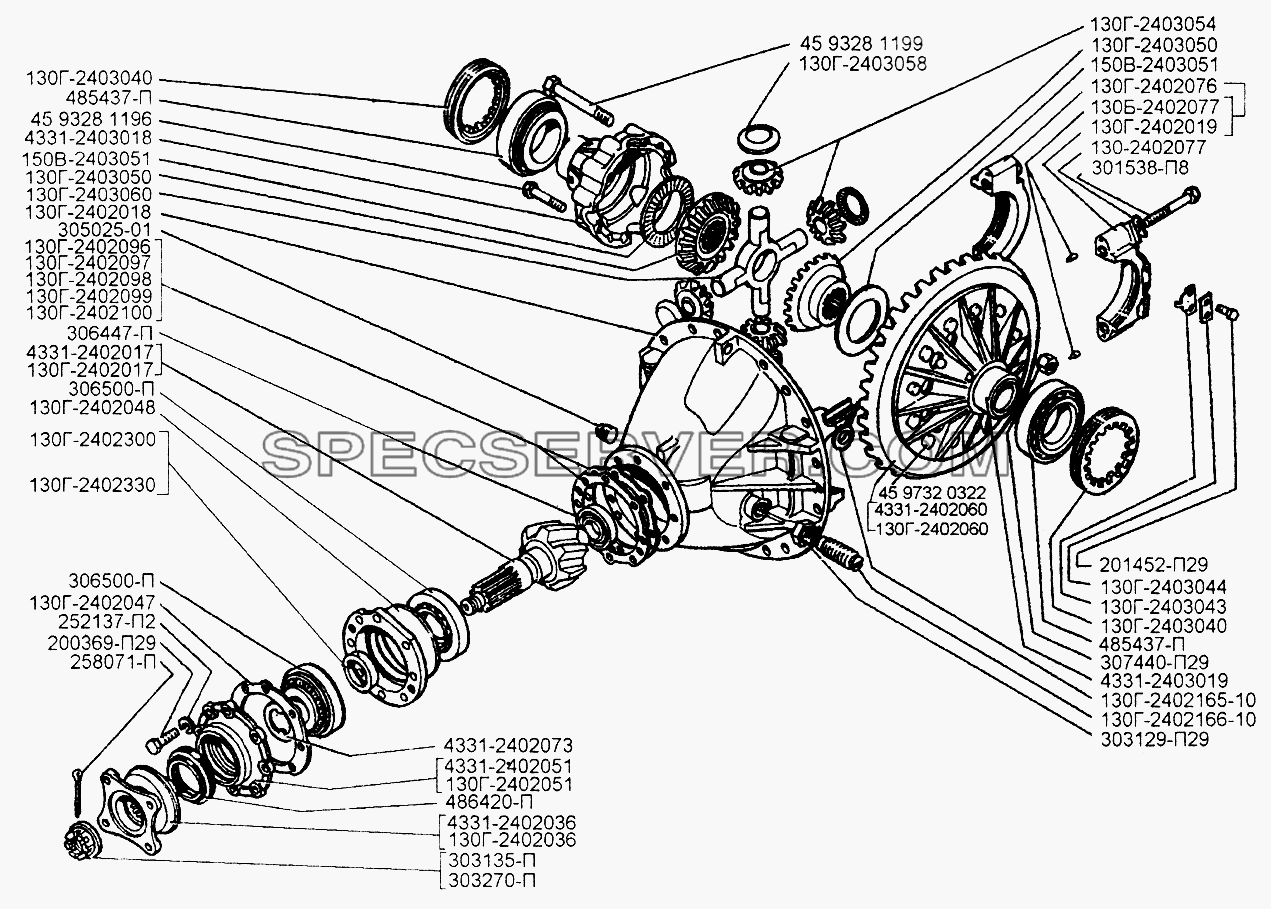

Гипоидная главная передача заднего моста без блокировки дифференциала для ЗИЛ-433110 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
130-2402077 |
Пластина стопорная болта крышки подшипника дифференциала |
- |
|
130Б-2402077 |
Штифт |
- |
|
130Г-2402010 |
Передача заднего моста главная в сборе |
- |
|
130Г-2402012 |
Шестерня главной передачи заднего моста ведущая в сборе |
- |
|
130Г-2402015 |
Картер главной передачи заднего моста с крышками подшипников в сборе |
- |
|
130Г-2402017 |
Шестерня главной передачи заднего моста ведущая |
- |
|
130Г-2402018 |
Картер главной передачи |
- |
|
130Г-2402019 |
Крышка подшипника дифференциала |
- |
|
130Г-2402020 |
Шестерня ведущая и ведомая главной передачи (комплект) |
- |
|
130Г-2402036 |
Фланец ведущей шестерни с отражателем в сборе |
- |
|
130Г-2402047 |
Прокладка крышки стакана уплотнительная |
- |
|
130Г-2402048 |
Стакан подшипников ведущей конической шестерни с кольцами подшипников в сборе |
- |
|
130Г-2402049 |
Стакан подшипников ведущей шестерни |
- |
|
130Г-2402050 |
Крышка стакана подшипников с манжетой в сборе |
- |
|
130Г-2402051 |
Крышка стакана подшипников ведущей шестерни |
- |
|
130Г-2402060 |
Шестерня главной передачи ведомая |
- |
|
130Г-2402076 |
Крышка подшипника дифференциала со штифтом в сборе |
- |
|
130Г-2402096 |
Прокладка стакана регулировочная толщиной 1,0 мм |
- |
|
130Г-2402097 |
Прокладка регулировочная 0,50 мм |
- |
|
130Г-2402098 |
Прокладка регулировочная 0,20 мм |
- |
|
130Г-2402099 |
Прокладка регулировочная 0,10 мм |
- |
|
130Г-2402100 |
Прокладка регулировочная 0,05 мм |
- |
|
130Г-2402165-10 |
Маслоуловитель |
- |
|
130Г-2402166-10 |
Болт опорный ведомой шестерни |
- |
|
130Г-2402300 |
Втулка распорная 19,110 мм |
- |
|
130Г-2402301 |
Втулка распорная 19,135 мм |
- |
|
130Г-2402302 |
Втулка распорная 19,160 мм |
- |
|
130Г-2402303 |
Втулка распорная 19,185 мм |
- |
|
130Г-2402304 |
Втулка распорная 19,210 мм |
- |
|
130Г-2402305 |
Втулка распорная 19,235 мм |
- |
|
130Г-2402306 |
Втулка распорная 19,260 мм |
- |
|
130Г-2402307 |
Втулка распорная 19,285 мм |
- |
|
130Г-2402308 |
Втулка распорная 19,310 мм |
- |
|
130Г-2402309 |
Втулка распорная 19,335 мм |
- |
|
130Г-2402310 |
Втулка распорная 19,360 мм |
- |
|
130Г-2402311 |
Втулка распорная подшипников ведущей шестерни 19,385 мм |
- |
|
130Г-2402312 |
Втулка распорная 19,410 мм |
- |
|
130Г-2402313 |
Втулка распорная 19,435 мм |
- |
|
130Г-2402314 |
Втулка распорная 19,460 мм |
- |
|
130Г-2402315 |
Втулка распорная 19,485 мм |
- |
|
130Г-2402316 |
Втулка распорная 19,510 мм |
- |
|
130Г-2402317 |
Втулка распорная 19,535 мм |
- |
|
130Г-2402318 |
Втулка распорная 19,560 мм |
- |
|
130Г-2402319 |
Втулка распорная подшипников ведущей шестерни 19,585 мм |
- |
|
130Г-2402320 |
Втулка распорная 19,610 мм |
- |
|
130Г-2402321 |
Втулка распорная 19,635 мм |
- |
|
130Г-2402322 |
Втулка распорная 19,660 |
- |
|
130Г-2402323 |
Втулка распорная 19,685 |
- |
|
130Г-2402324 |
Втулка распорная 19,710 |
- |
|
130Г-2402325 |
Втулка распорная 19,735 |
- |
|
130Г-2402326 |
Втулка распорная 19,760 |
- |
|
130Г-2402327 |
Втулка распорная 19,785 |
- |
|
130Г-2402328 |
Втулка распорная 19,810 |
- |
|
130Г-2402329 |
Втулка распорная 19,835 |
- |
|
130Г-2402330 |
Втулка распорная 19,860 |
- |
|
130Г-2403010 |
Дифференциал заднего моста в сборе |
- |
|
130Г-2403040 |
Гайка подшипника дифференциала |
- |
|
130Г-2403043 |
Стопор гайки подшипника дифференциала |
- |
|
130Г-2403044 |
Пластина замочная |
- |
|
130Г-2403050 |
Колесо зубчатое полуоси |
- |
|
130Г-2403054 |
Сателлит дифференциала с втулкой в сборе |
- |
|
130Г-2403058 |
Шайба сателлита дифференциала |
- |
|
130Г-2403060 |
Крестовина дифференциала |
- |
|
130Г-2403063 |
Втулка сателлита дифференциала |
- |
|
133Г4-2402012 |
Шестерня ведущая заднего моста в сборе |
- |
|
150В-2403051 |
Шайба шестерни полуоси опорная |
- |
|
200369-П29 |
Болт |
- |
|
201452-П29 |
Болт |
- |
|
252137-П2 |
Шайба пружинная |
- |
|
258071-П |
Шплинт |
- |
|
301538-П8 |
Болт |
- |
|
303129-П29 |
Гайка |
- |
|
303135-П |
Гайка |
- |
|
303270-П |
Гайка вала ведущей конической шестерни |
- |
|
305025-01 |
Пробка |
- |
|
306447-П |
Подшипник роликовый |
- |
|
306500-П |
Подшипник |
- |
|
307440-П29 |
Гайка самостопорящаяся |
- |
|
4331-2402010 |
Главная передача с i =5,29 |
- |
|
4331-2402010-30 |
Главная передача заднего моста в сборе |
- |
|
4331-2402012 |
Шестерня ведущая заднего моста в сборе |
- |
|
4331-2402012-30 |
Шестерня ведущая заднего моста в сборе |
- |
|
4331-2402017 |
Шестерня ведущая |
- |
|
4331-2402020 |
Шестерни конические с i = 5,29 (комплект) |
- |
|
4331-2402036 |
Фланец ведущей шестерни |
- |
|
4331-2402050 |
Крышка стакана подшипников с манжетой в сборе |
- |
|
4331-2402051 |
Крышка стакана подшипников |
- |
|
4331-2402060 |
Шестерня ведомая |
- |
|
4331-2402073 |
Шайба подшипников |
- |
|
4331-2403010 |
Дифференциал заднего моста в сборе |
- |
|
4331-2403010-30 |
Дифференциал заднего моста в сборе |
- |
|
4331-2403018 |
Чашка дифференциала правая |
- |
|
4331-2403019 |
Чашка дифференциала левая |
- |
|
4331-2403020 |
Чашки дифференциала (комплект) |
- |
|
45 9328 1196 |
Болт |
- |
|
45 9328 1199 |
Болт |
- |
|
Гипоидная главная передача заднего моста с блокировкой дифференциала для ЗИЛ-433110 (список запасных частей)

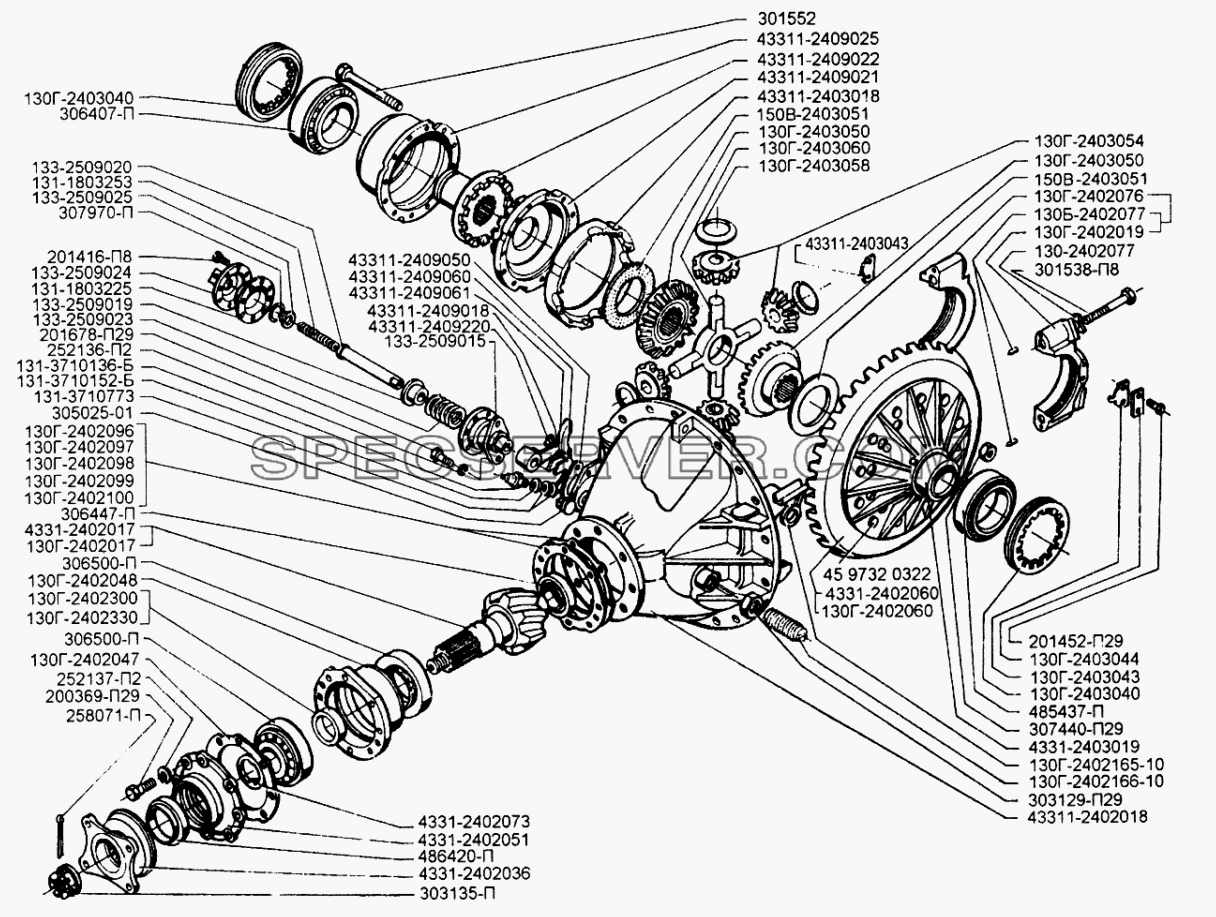

Гипоидная главная передача заднего моста с блокировкой дифференциала для ЗИЛ-433110 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
130-2402077 |
Пластина стопорная болта крышки подшипника дифференциала |
- |
|
130Б-2402077 |
Штифт |
- |
|
130Г-2402017 |
Шестерня главной передачи заднего моста ведущая |
- |
|
130Г-2402019 |
Крышка подшипника дифференциала |
- |
|
130Г-2402020 |
Шестерня ведущая и ведомая главной передачи (комплект) |
- |
|
130Г-2402047 |
Прокладка крышки стакана уплотнительная |
- |
|
130Г-2402048 |
Стакан подшипников ведущей конической шестерни с кольцами подшипников в сборе |
- |
|
130Г-2402049 |
Стакан подшипников ведущей шестерни |
- |
|
130Г-2402060 |
Шестерня главной передачи ведомая |
- |
|
130Г-2402076 |
Крышка подшипника дифференциала со штифтом в сборе |
- |
|
130Г-2402096 |
Прокладка стакана регулировочная толщиной 1,0 мм |
- |
|
130Г-2402097 |
Прокладка регулировочная 0,50 мм |
- |
|
130Г-2402098 |
Прокладка регулировочная 0,20 мм |
- |
|
130Г-2402099 |
Прокладка регулировочная 0,10 мм |
- |
|
130Г-2402100 |
Прокладка регулировочная 0,05 мм |
- |
|
130Г-2402165-10 |
Маслоуловитель |
- |
|
130Г-2402166-10 |
Болт опорный ведомой шестерни |
- |
|
130Г-2402300 |
Втулка распорная 19,110 мм |
- |
|
130Г-2402301 |
Втулка распорная 19,135 мм |
- |
|
130Г-2402302 |
Втулка распорная 19,160 мм |
- |
|
130Г-2402303 |
Втулка распорная 19,185 мм |
- |
|
130Г-2402304 |
Втулка распорная 19,210 мм |
- |
|
130Г-2402305 |
Втулка распорная 19,235 мм |
- |
|
130Г-2402306 |
Втулка распорная 19,260 мм |
- |
|
130Г-2402307 |
Втулка распорная 19,285 мм |
- |
|
130Г-2402308 |
Втулка распорная 19,310 мм |
- |
|
130Г-2402309 |
Втулка распорная 19,335 мм |
- |
|
130Г-2402310 |
Втулка распорная 19,360 мм |
- |
|
130Г-2402311 |
Втулка распорная подшипников ведущей шестерни 19,385 мм |
- |
|
130Г-2402312 |
Втулка распорная 19,410 мм |
- |
|
130Г-2402313 |
Втулка распорная 19,435 мм |
- |
|
130Г-2402314 |
Втулка распорная 19,460 мм |
- |
|
130Г-2402315 |
Втулка распорная 19,485 мм |
- |
|
130Г-2402316 |
Втулка распорная 19,510 мм |
- |
|
130Г-2402317 |
Втулка распорная 19,535 мм |
- |
|
130Г-2402318 |
Втулка распорная 19,560 мм |
- |
|
130Г-2402319 |
Втулка распорная подшипников ведущей шестерни 19,585 мм |
- |
|
130Г-2402320 |
Втулка распорная 19,610 мм |
- |
|
130Г-2402321 |
Втулка распорная 19,635 мм |
- |
|
130Г-2402322 |
Втулка распорная 19,660 |
- |
|
130Г-2402323 |
Втулка распорная 19,685 |
- |
|
130Г-2402324 |
Втулка распорная 19,710 |
- |
|
130Г-2402325 |
Втулка распорная 19,735 |
- |
|
130Г-2402326 |
Втулка распорная 19,760 |
- |
|
130Г-2402327 |
Втулка распорная 19,785 |
- |
|
130Г-2402328 |
Втулка распорная 19,810 |
- |
|
130Г-2402329 |
Втулка распорная 19,835 |
- |
|
130Г-2402330 |
Втулка распорная 19,860 |
- |
|
130Г-2403040 |
Гайка подшипника дифференциала |
- |
|
130Г-2403043 |
Стопор гайки подшипника дифференциала |
- |
|
130Г-2403044 |
Пластина замочная |
- |
|
130Г-2403050 |
Колесо зубчатое полуоси |
- |
|
130Г-2403054 |
Сателлит дифференциала с втулкой в сборе |
- |
|
130Г-2403058 |
Шайба сателлита дифференциала |
- |
|
130Г-2403060 |
Крестовина дифференциала |
- |
|
130Г-2403063 |
Втулка сателлита дифференциала |
- |
|
131-1803225 |
Диафрагма механизма блокировки |
- |
|
131-1803253 |
Пружина камеры нажимная |
- |
|
131-3710136-Б |
Выключатель типа ВК-403 в сборе |
- |
|
131-3710152-Б |
Прокладка уплотнительная |
- |
|
131-3710773 |
Шайба регулировочная |
- |
|
133-2509010 |
Механизм блокировки дифференциала среднего моста в сборе |
- |
|
133-2509015 |
Корпус механизма блокировки дифференцила |
- |
|
133-2509019 |
Стакан стержня механизма блокировки |
- |
|
133-2509020 |
Стержень механизма блокировки |
- |
|
133-2509023 |
Пружина возвратная |
- |
|
133-2509024 |
Крышка корпуса с бобышкой в сборе |
- |
|
133-2509025 |
Крышка стакана |
- |
|
150В-2403051 |
Шайба шестерни полуоси опорная |
- |
|
200369-П29 |
Болт |
- |
|
201416-П8 |
Болт |
- |
|
201452-П29 |
Болт |
- |
|
201678-П29 |
Болт |
- |
|
252136-П2 |
Шайба пружинная |
- |
|
252137-П2 |
Шайба пружинная |
- |
|
258071-П |
Шплинт |
- |
|
301538-П8 |
Болт |
- |
|
301552 |
Болт |
- |
|
303129-П29 |
Гайка |
- |
|
303135-П |
Гайка |
- |
|
305025-01 |
Пробка |
- |
|
306407-П |
Подшипник |
- |
|
306447-П |
Подшипник роликовый |
- |
|
306500-П |
Подшипник |
- |
|
307440-П29 |
Гайка самостопорящаяся |
- |
|
307970-П |
Кольцо стопорное |
- |
|
4331-2402012 |
Шестерня ведущая заднего моста в сборе |
- |
|
4331-2402012-30 |
Шестерня ведущая заднего моста в сборе |
- |
|
4331-2402017 |
Шестерня ведущая |
- |
|
4331-2402020 |
Шестерни конические с i = 5,29 (комплект) |
- |
|
4331-2402036 |
Фланец ведущей шестерни |
- |
|
4331-2402050 |
Крышка стакана подшипников с манжетой в сборе |
- |
|
4331-2402051 |
Крышка стакана подшипников |
- |
|
4331-2402060 |
Шестерня ведомая |
- |
|
4331-2402073 |
Шайба подшипников |
- |
|
4331-2403019 |
Чашка дифференциала левая |
- |
|
43311-2402010 |
|
|
| |
