Управление двигателя

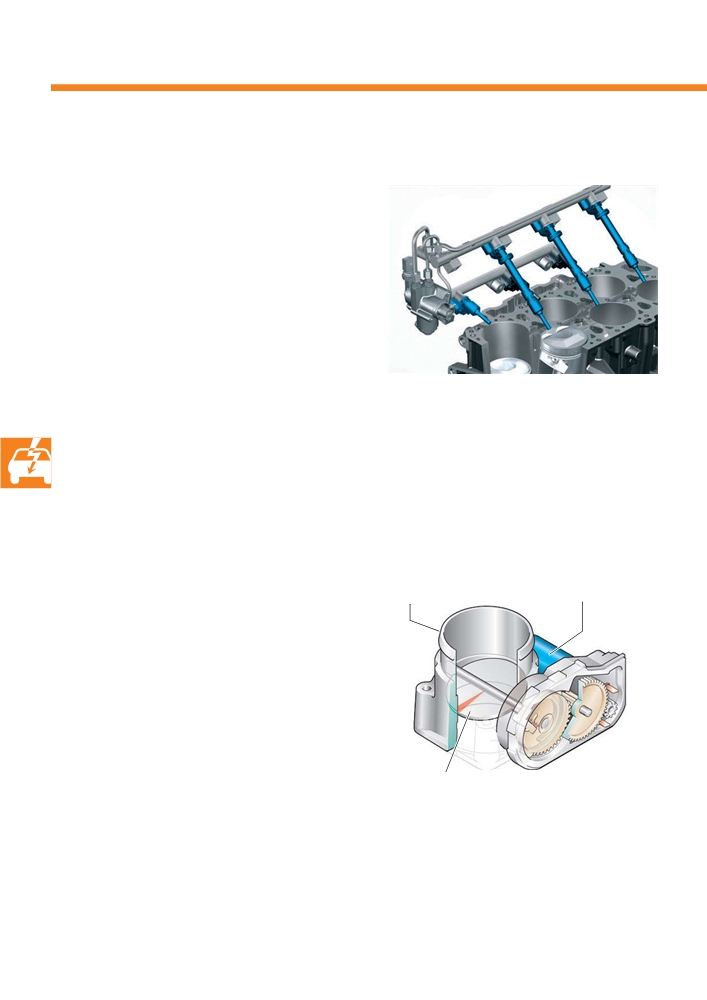

Форсунки цилиндров 1-6 N30, N31, N32, N33, N83 и N84

Форсунки высокого давления установлены в

ГБЦ. Они управляются блоком управления дви-

гателя в соответствии с последовательностью

работы цилиндров. После получения сигнала

они впрыскивают топливо непосредственно в

цилиндр.

В соответствии с конструкцией двигателя

впрыск осуществляется с одной стороны. В

связи с этим форсунки ряда цилиндров 1, 3 и 5

длиннее форсунок ряда цилиндров 2, 4 и 6.

S360_137

Последствия при выходе из строя

Неисправная форсунка регистрируется по

пропускам сгорания, после чего на неё прекра-

щается подача управляющих сигналов.

Электропривод дроссельной заслонки G186

представляет собой электродвигатель, который

приводит дроссельную заслонку через редук-

тор.

Корпус дроссельной заслонки

G186

Диапазон регулировки бесступенчатый - от по-

ложения холостого хода до положения полной

нагрузки.

Последствия при выходе из строя

При выходе из строя привода дроссельной

заслонки происходит автоматический пере-

ход заслонки в аварийный режим работы. В

память неисправностей заносится сообщение

S360_195

об ошибке и загорается контрольная лампа

Дроссельная заслонка

электрической педали акселератора.

Водитель может использовать только функции

аварийного режима поездки. Все функции

систем комфорта отключены.

54

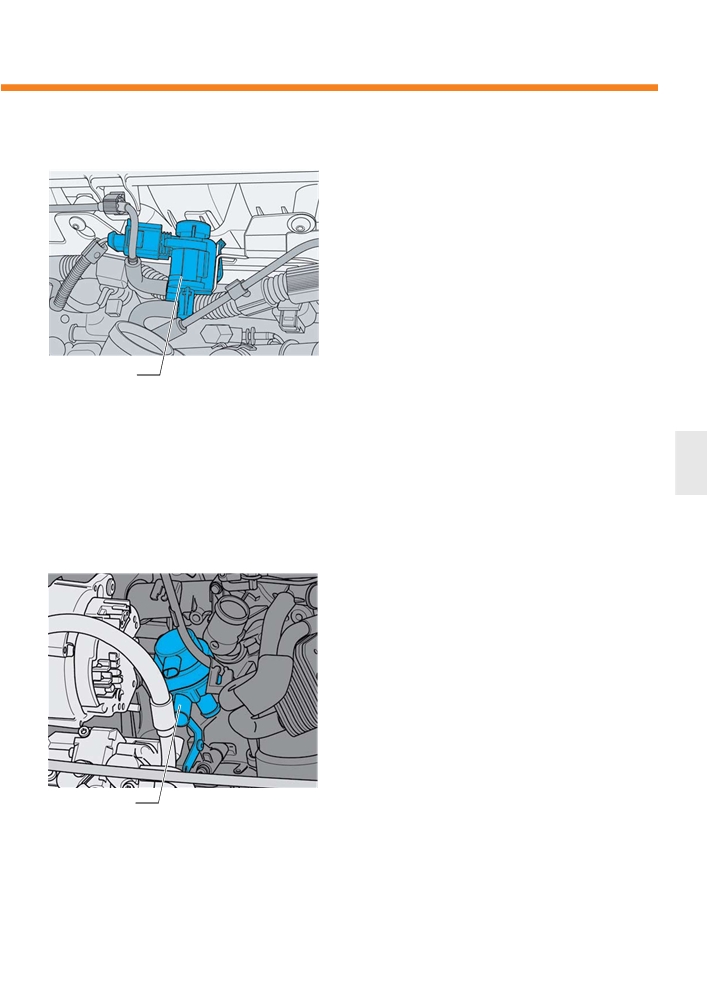

Клапан заслонки впускного коллек-

тора N316

Двигатель FSI V6 3,2 л, а также двигатель FSI

V6 R36 3,6 л имеют впускной коллектор с из-

меняемой геометрией и электрический клапан,

который служит для управления вакуумного

исполнительного элемента, осуществляющего

переключение заслонок.

Последствия при выходе из строя

При выходе из строя клапана механическая

пружина переводит заслонки впускного кол-

S360_374

N316

лектора в аварийный режим работы. Аварий-

ный режим работы соответствует положению

максимальной мощности.

Циркуляционный насос V55

управляется блоком управления двигателя.

Он поддерживает работу механического насо-

са охлаждающей жидкости при работающем

двигателе. После выключения зажигания и при

отсутствии встречного потока воздуха насос

включается в зависимости от температуры ох-

лаждающей жидкости и тем самым защищает

двигатель от перегрева.

Последствия при выходе из строя

Выход из строя циркуляционного насоса может

привести к перегреву двигателя.

S360_194

V55

55

Управление двигателя

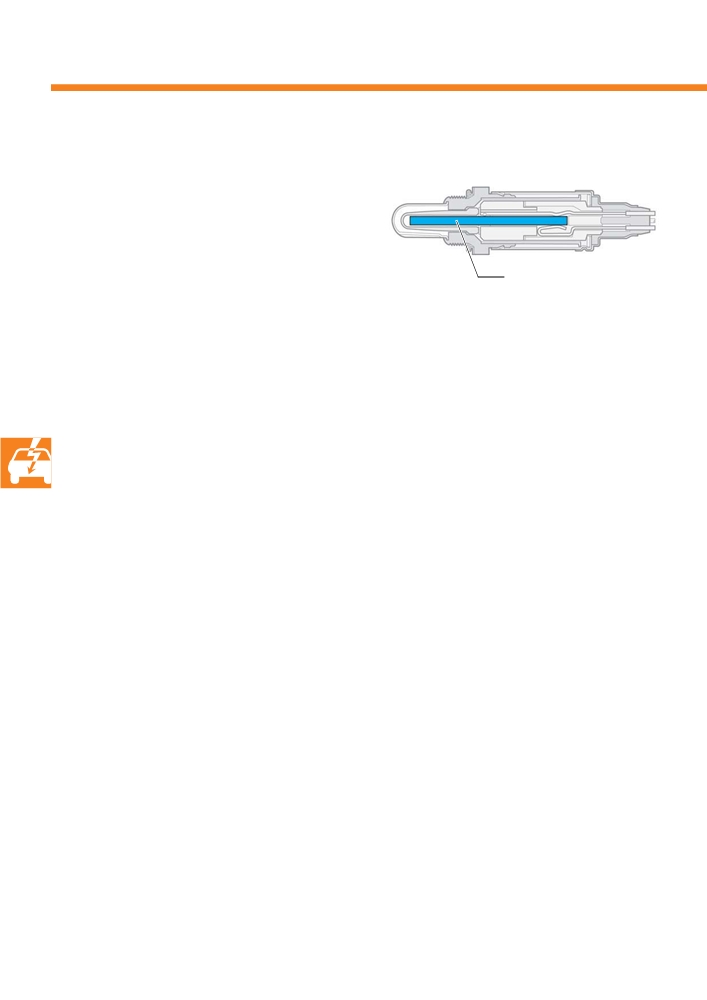

Нагревательные элементы лямбда-

зондов Z19, Z28, Z29 и Z30

Задача нагревательного элемента лямбда-зон-

да состоит в том, чтобы быстро нагреть керами-

ку зонда при запуске двигателя и при низкой

температуре до рабочей температуры прибл.

S360_193

900°C. Нагревательный элемент лямбда-зонда

регулируется блоком управления двигателя.

Нагревательный элемент

лямбда-зонда

Последствия при выходе из строя

Состав ОГ более не влияет на регулировку

работы двигателя.

56

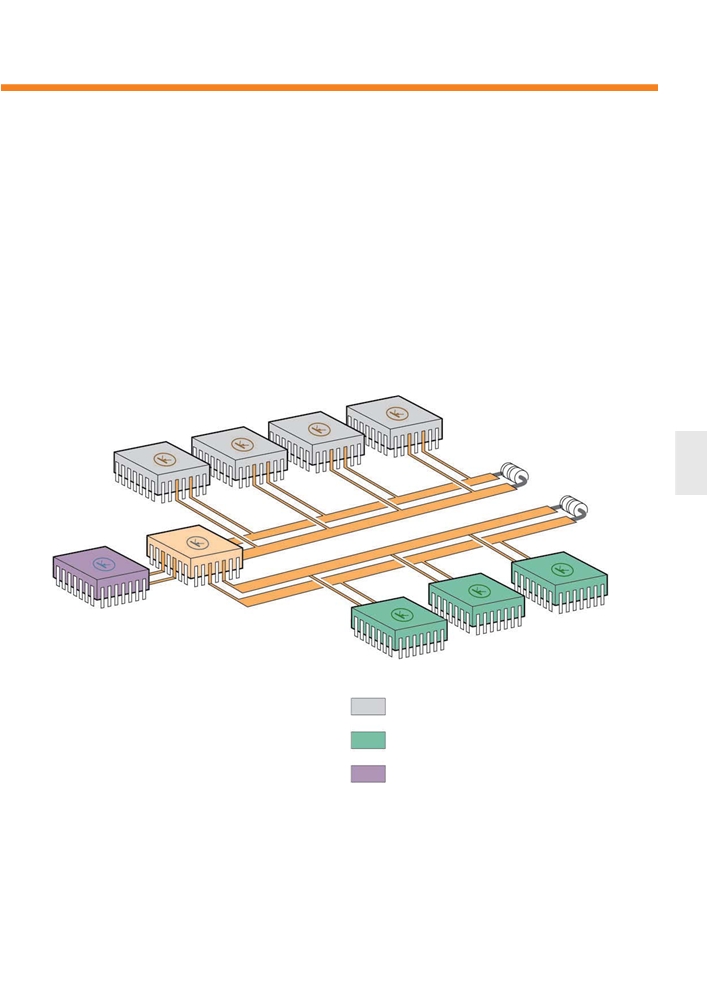

Блоки управления в шине CAN

На приведённой ниже схеме представлено

подсоединение блока управления двигателя

J623 к структуре шины CAN автомобиля. По

шине CAN происходит обмен данными между

блоками управления.

J743

J217

J104

J623

S360_175

J533

J285

J527

J519

J234

Легенда

Цветная кодировка

J623 блок управления двигателя

J104 блок управления ABS

Шина CAN-Привод

J217 блок управления автоматической коробки

передач

Шина данных CAN-Комфорт

J234 блок управления подушек безопасности

J285 блок управления комбинации приборов

J519 блок управления бортовой сети

Шина CAN-Infotainment

J527 блок управления рулевой колонки

J533 диагностический интерфейс шин данных

J743 Mechatronik коробки передач со сдвоенным

сцеплением

57

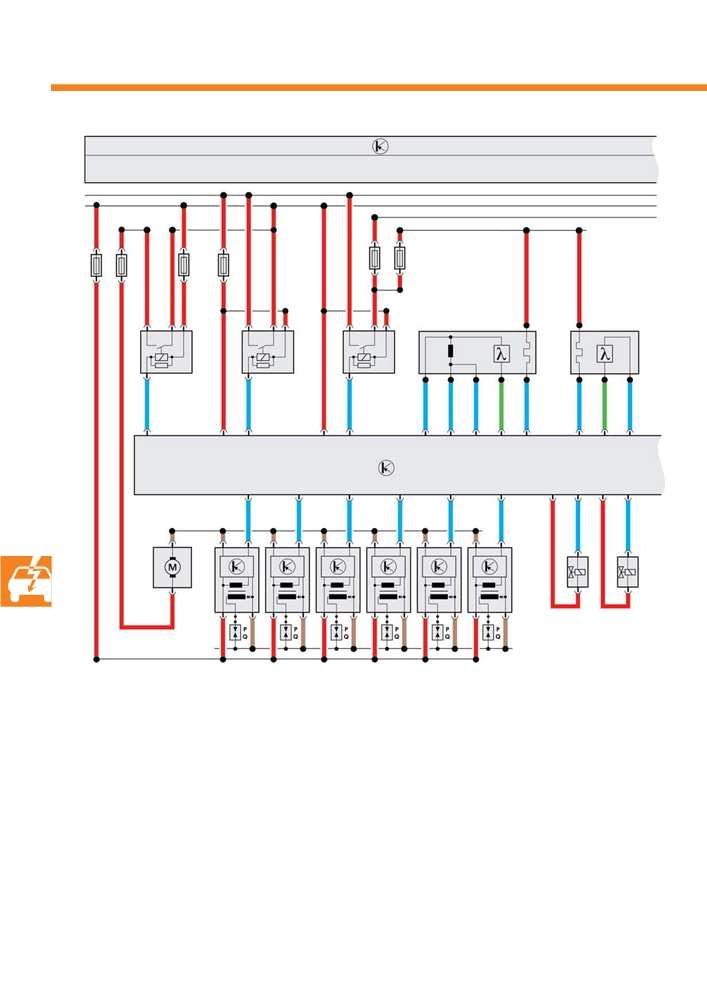

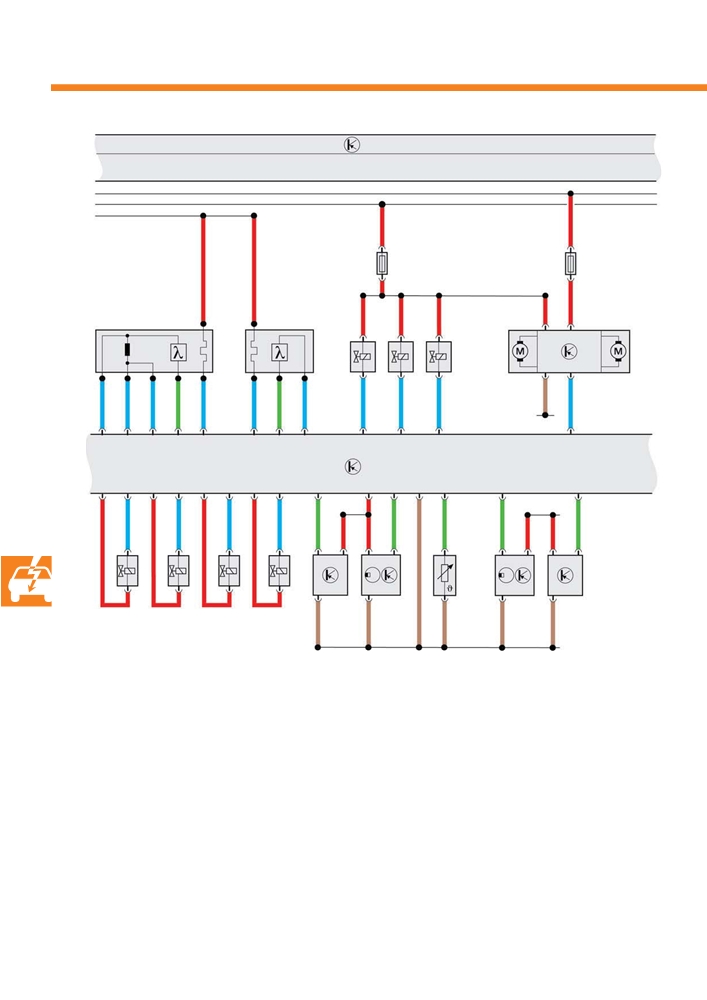

Функциональная схема

J519

K30

K15

S360_165

G39

G130

J160

J271

J670

Z19

Z29

J623

N70

N127

N291

N292

N323

N324

V55

N30

N31

G39 лямбда-зонд

N127 катушка зажигания 2

G130 лямбда-зонд после

с оконечным каскадом

катализатора

N291 катушка зажигания 3

с оконечным каскадом

J160 реле циркуляционного насоса

N292 катушка зажигания 4

J271 реле электропитания Motronic

с оконечным каскадом

J519 блок управления бортовой сети

N323 катушка зажигания 5

J623 блок управления двигателя

с оконечным каскадом

J670 реле электропитания 2

N324 катушка зажигания 6

Motronic

с оконечным каскадом

N30 форсунка цилиндра 1

Z19 нагревательный элемент

N31 форсунка цилиндра 2

лямбда-зонда

N70 катушка зажигания 1

Z29 нагревательный элемент лямб-

с оконечным каскадом

да-зонда 1 после катализатора

58

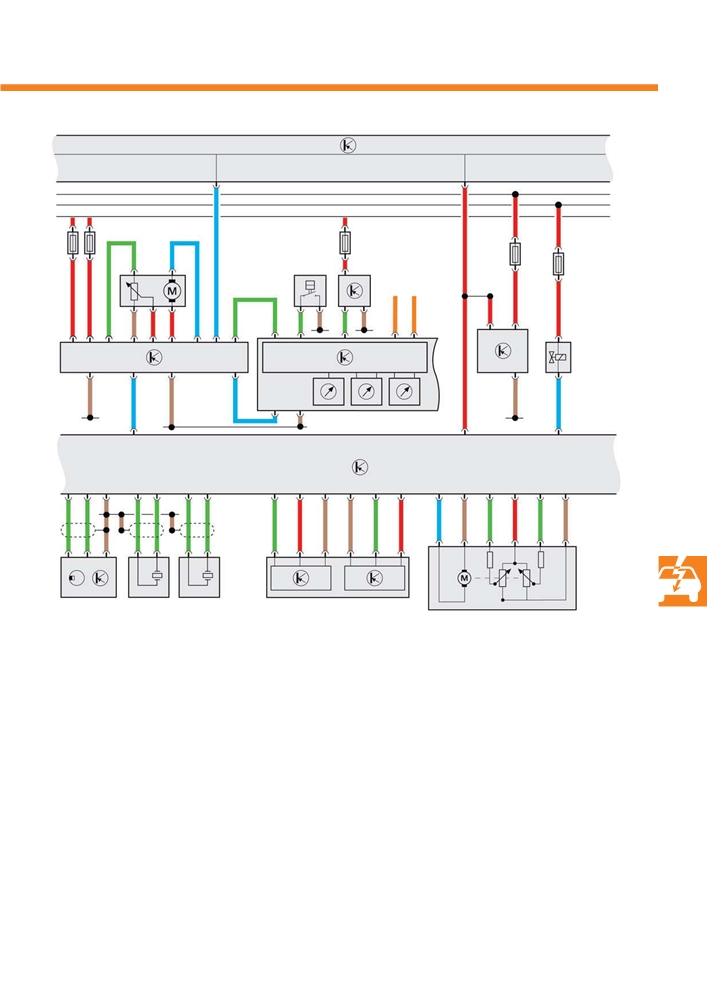

J519

S360_166

G

G6

F1

G266

CAN

J285

J538

F

N276

G1

G5

G21

J623

G28

G61

G66

G79

G185

J338

G186

G187

G188

F

выключатель стоп-сигналов

G187 датчик угла поворота 1 элект-

F1

датчик давления масла

ропривода дроссельной за-

слонки

G датчик уровня топлива

G188 датчик угла поворота 2 элект-

G1 указатель уровня топлива

ропривода дроссельной за-

G5 тахометр

слонки

G6 подкачивающий топливный

G266 датчик уровня и температуры

насос

масла

G21 спидометр

G28 датчик частоты вращения дви-

J285 блок управления комбинации

гателя

приборов

G61 датчик детонации 1

J338 блок управления дроссельной

G66 датчик детонации 2

заслонки

G79 датчик положения педали аксе-

J538 блок управления топливного

лератора

насоса

G185 датчик положения педали аксе-

J623 блок управления двигателя

лератора 2

N276 клапан регулировки давления

G186 электропривод дроссельной

топлива

заслонки

59

Функциональная схема

J519

G108

G131

Z28

Z30

N205

N80

N318

V7

J293

V177

J623

S360_167

G410

G163

G83

G40

G247

N32

N33

N83

N84

G40 датчик Холла

N33 форсунка цилиндра 4

G83 датчик температуры охлаждаю­

N80 электромагнитный клапан

щей жидкости на выходе из

абсорбера с активированным

радиатора

углём

G108 лямбда-зонд 2

N83 форсунка цилиндра 5

G131 лямбда-зонд 2 после катализа-

N84 форсунка цилиндра 6

тора

N205 клапан 1 регулировки фаз

G163 датчик Холла 2

газораспределения

G247 датчик давления топлива

N316 клапан заслонки впускного

G410 датчик давления топлива для

коллектора

контура низкого давления

N318 клапан 1 регулировки фаз

газораспределения на выпуске

J293 блок управления вентилятора

V7 вентилятор радиатора

радиатора

V177 вентилятор радиатора 2

J519 блок управления бортовой сети

J623 блок управления двигателя

N32 форсунка цилиндра 3

60

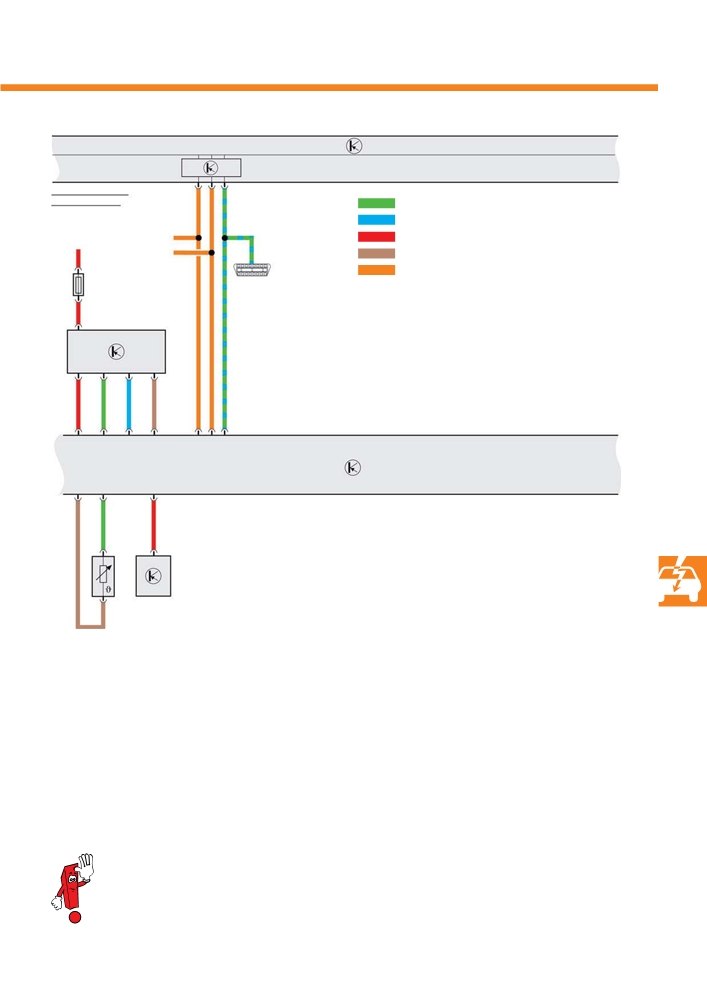

J519

J533

K30

K15

Входящий сигнал

Выходящий сигнал

Плюс

CAN

Масса

Шина CAN

G42

G70

J623

S360_168

G62

J527

G62 датчик температуры ОЖ

Z28 нагревательный элемент лямб-

G42 датчик температуры воздуха

да-зонда 2

на впуске

Z30 нагревательный элемент лямб-

G70 расходомер воздуха

да-зонда 2 после катализатора

J519 блок управления бортовой сети

J527 блок управления рулевой ко-

лонки

J533 диагностический интерфейс

шин данных

J623 блок управления двигателя

На функциональной схеме приведён в качестве примера двигатель FSI 3,6 л в автомобиле

Passat.

61

Техническое обслуживание

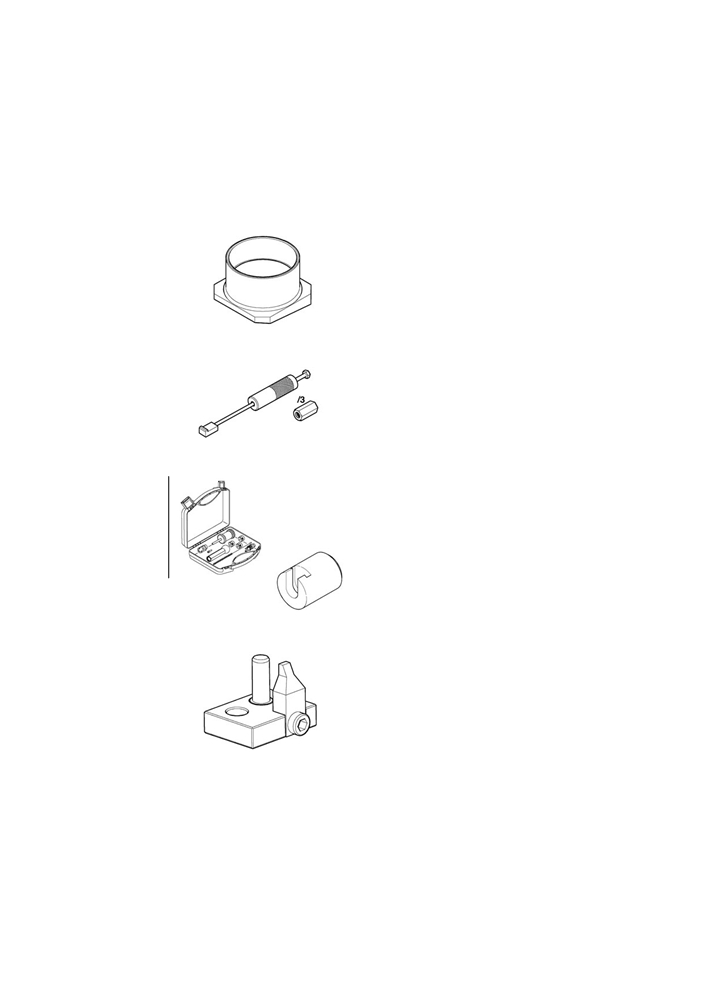

Специальные инструменты

Обозначение

Инструмент

Применение

Т 10333

Конус T 10333 служит для установки поршня.

Конус

S360_189

Т 10055

Съёмник T10055 с адаптером T 10055/3 используется для

Съёмник

снятия масляного насоса.

Т 10055/3

Адаптер

S360_184

Т 10133

Комплект инструментов T 10133 со съёмником T 10133/10

Комплект

используется для снятия форсунок.

S360_186

инструментов

Т 10133/10

Съёмник

S360_187

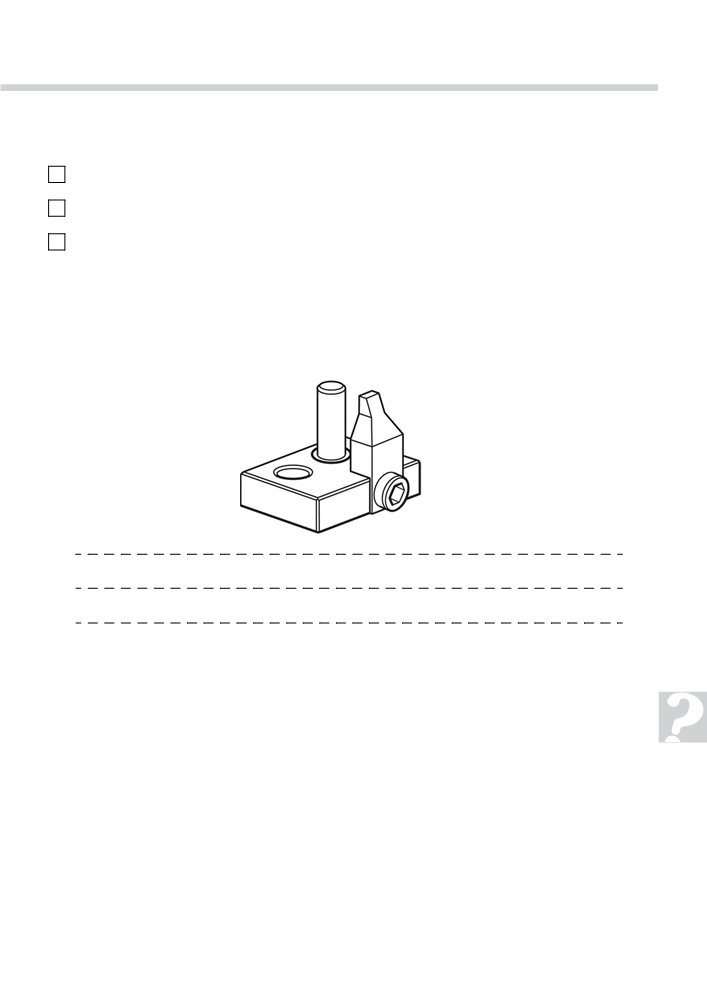

Т 10332

Регулировочный инструмент T 10332 следует применять для

Регулировоч-

фиксации зубчатой шестерни привода ТНВД.

ный инструмент

S360_188

62

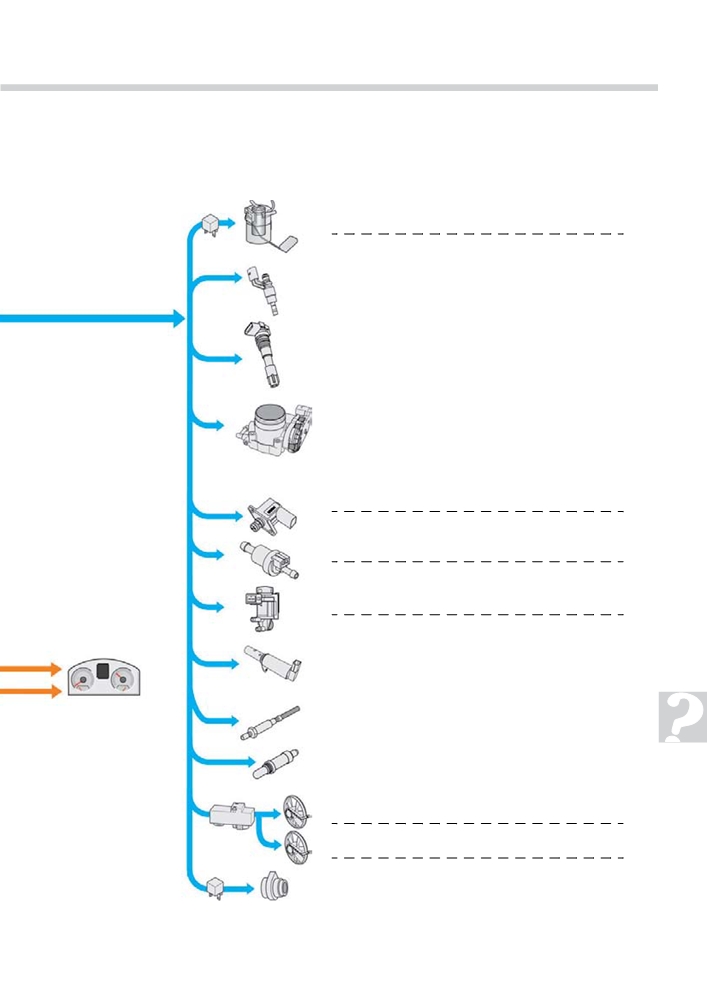

Проверка знаний

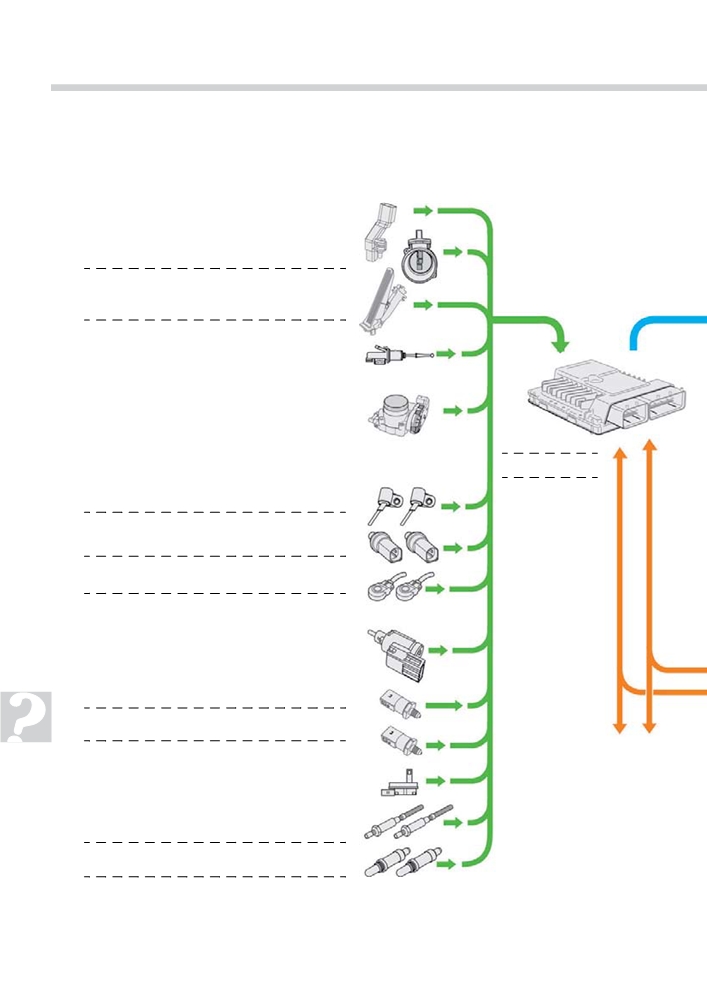

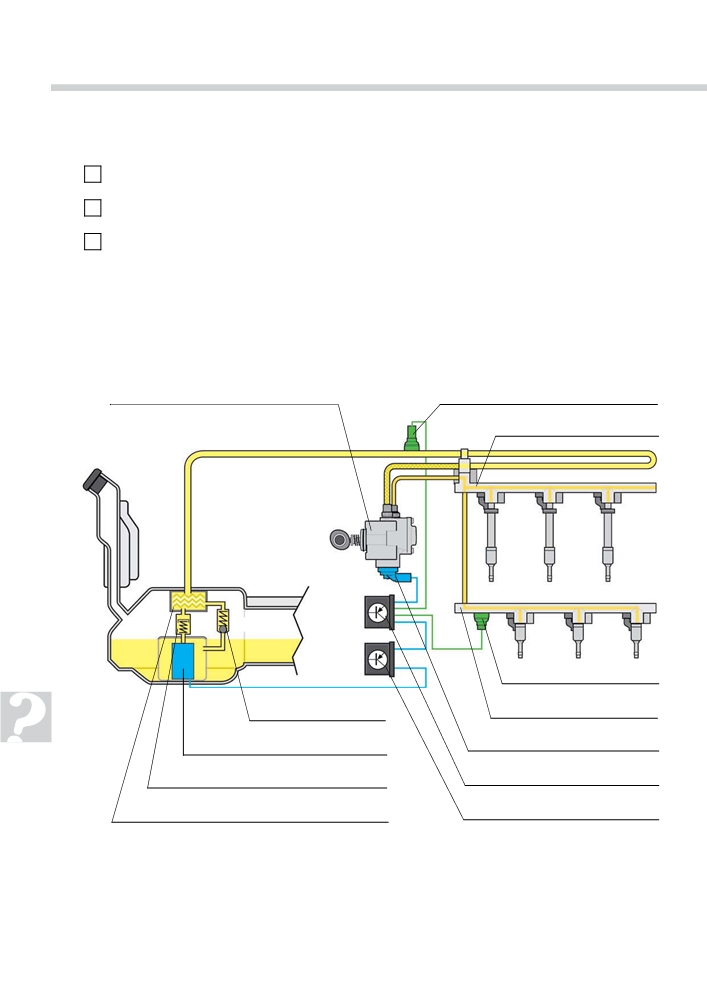

5. Вставьте пропущенные обозначения.
