Note:

Before removing ribbed belt, mark
direction of rotation. When installing
the belt ensure it is correctly seated
in the pulley.

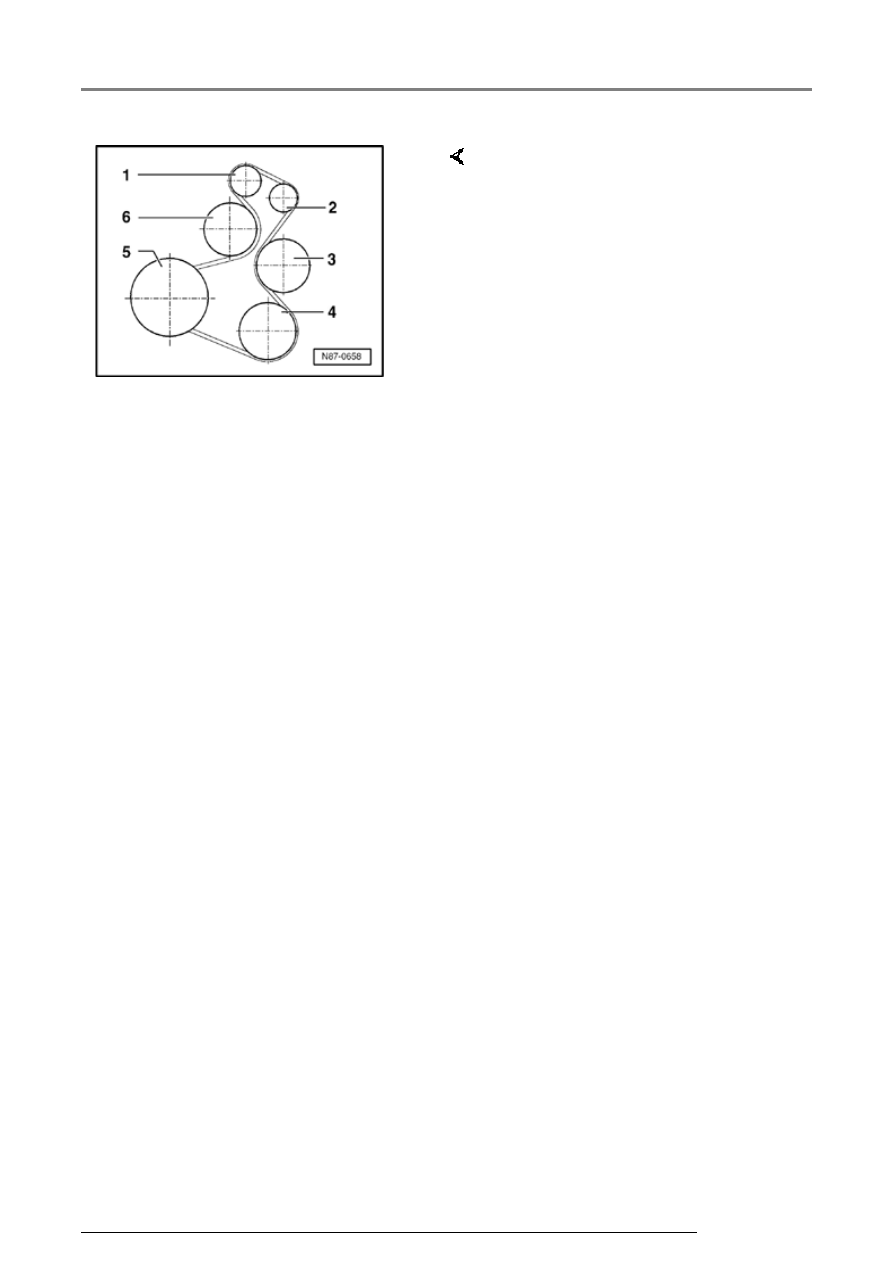

Fig. 1

Ribbed belt routing

1 - Ribbed belt tensioner

2 - Generator pulley

3 - Compressor pulley

4 - Power steering pump pulley

5 - Crankshaft pulley/vibration
dampener

6 - Water pump pulley

Compressor bracket, removing and installing

13/2/2005

87-153





4-cylinder
TDI engine



Special tools
and
equipment
required

Notes:



Repair

Manual,

 Torque

wrench (5 -
50 Nm)

 The

compressor
bracket and
related
components
can be
removed
and
installed
without
discharging
the
refrigerant
circuit.

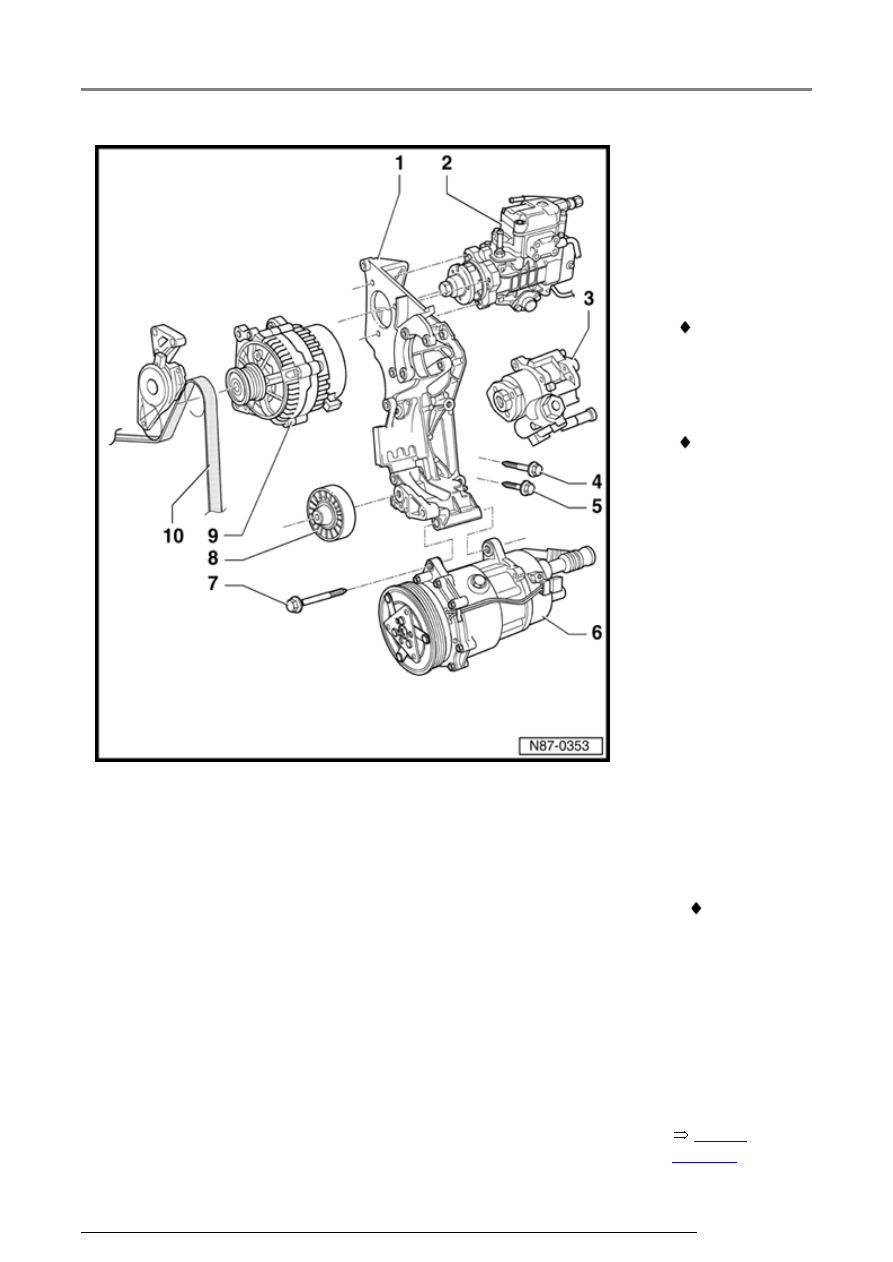

1

-

Bracket for
injection
pump,
generator,
compressor
and power
steering
pump

 Removing:



- First

remove
injection
pump,
generator
and
power
steering
pump

Compressor bracket, removing and installing

13/2/2005

Electrical
Equipment,
Repair Group
27





Repair

Manual,
Suspension,
Wheels,
Steering,
Repair Group
48



 Repair

Manual, 1.9
Liter TDI 4-Cyl.
Diesel OBD II
Direct Fuel
Injection &
Glow Plug,
Repair Group
23



- Remove

bolts -7-
(qty. 2)



- Remove

compressor
from
bracket
and
suspend
with wire
on body.



- Remove

bolts -4-
and -5-.



- Remove

bracket
from
engine
block.

Compressor bracket, removing and installing

13/2/2005

87-154





 Repair

Manual, 1.9 Liter
TDI 4-Cyl. Diesel
OBD II Direct
Fuel Injection &
Glow Plug,
Repair Group 23



Repair

Manual,
Suspension,
Wheels,
Steering, Repair
Group 48



2 - Injection

pump

 Removing:

3 - Power

steering
pump

 Removing:

4 - Bolt

 M10X65

 45 Nm

(33 ft lb)

 Qty.: 4

5 - Bolt

 M10X45

 45 Nm

(33 ft lb)

 Qty.: 2

6 - Compressor

 Manufacturer:

Sanden,
designation:
SD7V16

 Manufacturer:

Zexel,
designation:
DCW-17D

Compressor bracket, removing and installing
