Volkswagen Golf / Golf GTI / Jetta. Manual - part 971

87-96





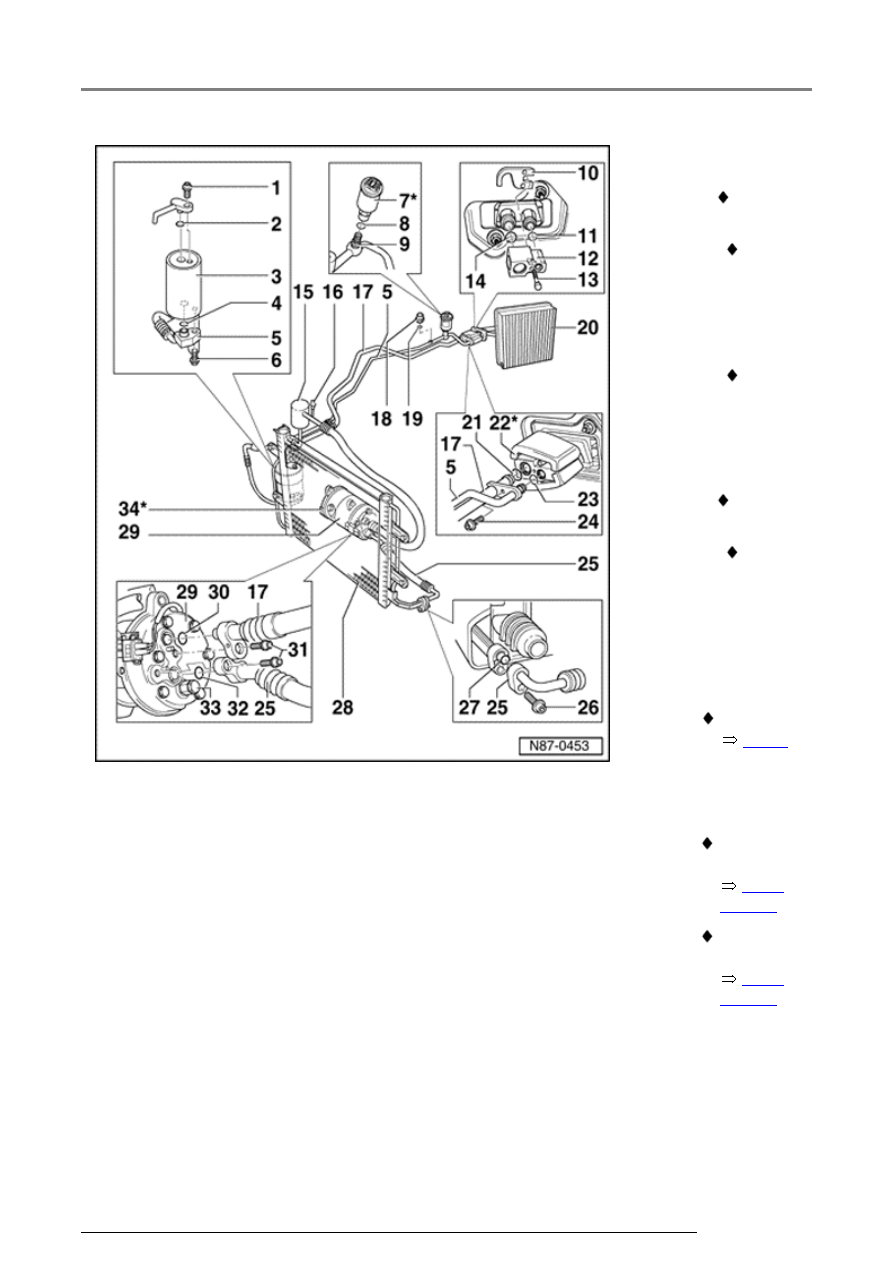

30 - O-ring

 Always

replace

 14.3

mm;
2.4
mm

31 - Bolt

 20

Nm
(15 ft
lb)

32 - O-ring

 Always

replace

 10.8

mm;
1.8
mm

33

-

Pressure
relief
valve

 Checking



Fig. 3



34 - A/C

clutch -
N25-*

 Sanden,

servicing:



Page

87-158

 .

 Zexel,

servicing:



Page

87-166

 .

A/C refrigerant system, servicing

13/2/2005

87-97





Note:

Protect all opened components
against contamination of dirt and
moisture with suitable plastic caps.

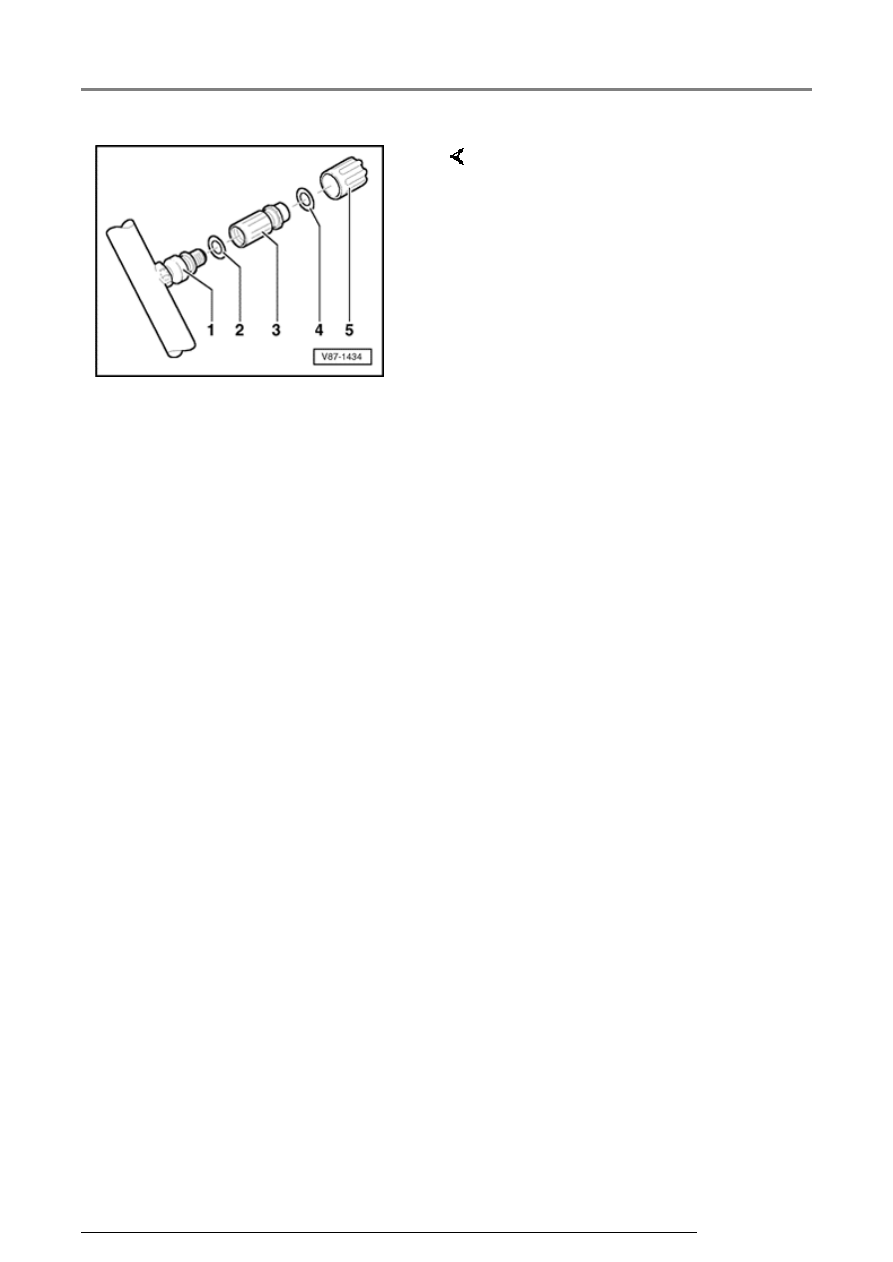

Fig. 1

Low pressure service
valve, removing

  -  Discharge refrigerant system

before replacing valve -3-. Only
use Kent Moore ACR4 or
equivalent .

1 - Base with outside thread and
groove for -O-ring

2 - O-ring

  Always replace

  7,6 mm; 1,8 mm

3 - Service valve

4 - O-ring

  Always replace

  7,6 mm; 1,8 mm

5 - Cap

A/C refrigerant system, servicing

13/2/2005

87-98





Note:

Protect all opened components
against contamination of dirt and
moisture with suitable plastic caps.

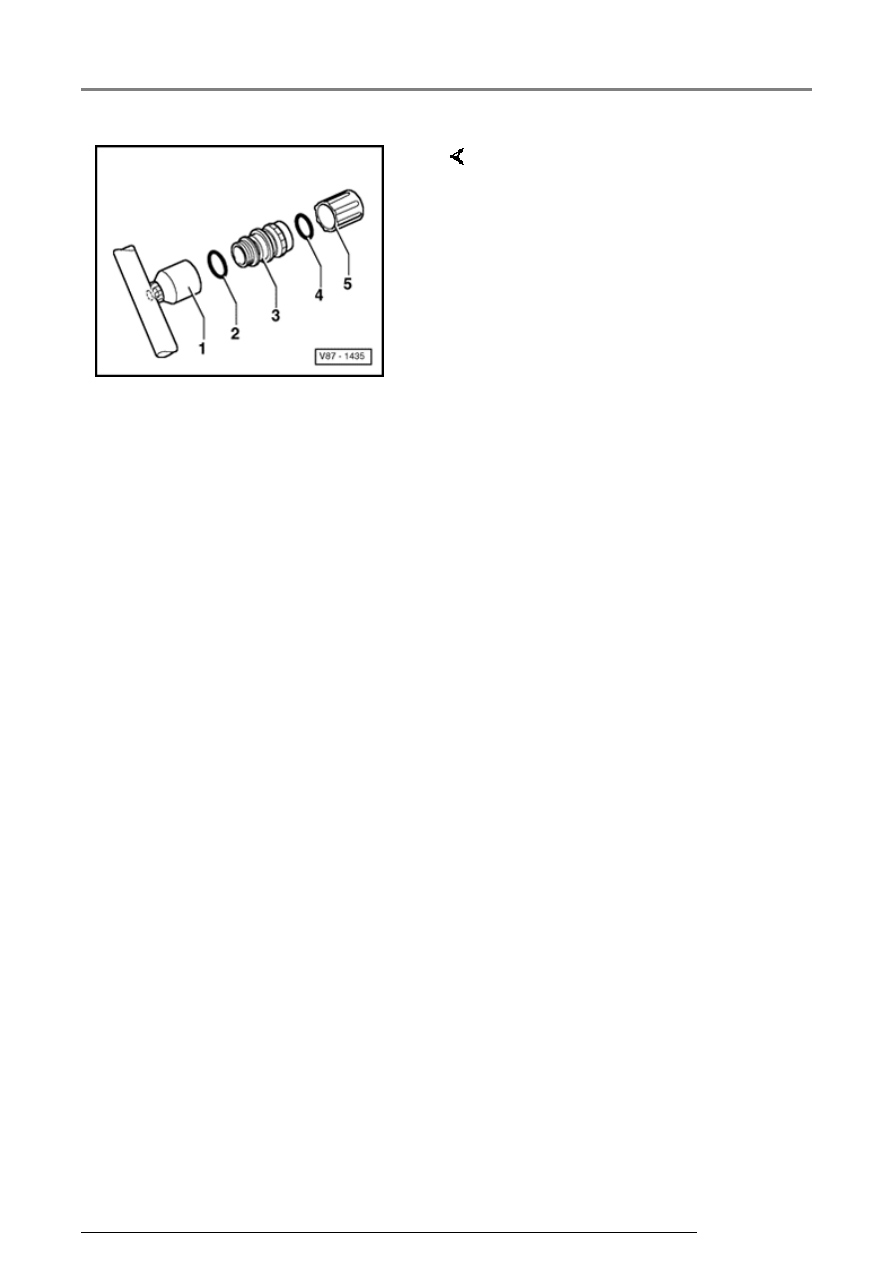

Fig. 2

High pressure service
valve, removing

  -  Discharge refrigerant system

before replacing valve -3-. Only
use Kent Moore ACR4 or
equivalent.

1 - Base with inside thread

2 - O-ring

  Always replace

  10,8 mm; 1,8 mm

3 - Service valve with groove and
inside thread for cap.

4 - O-ring

  Always replace

  10,8 mm; 1,8 mm

5 - Cap

A/C refrigerant system, servicing

13/2/2005

87-99





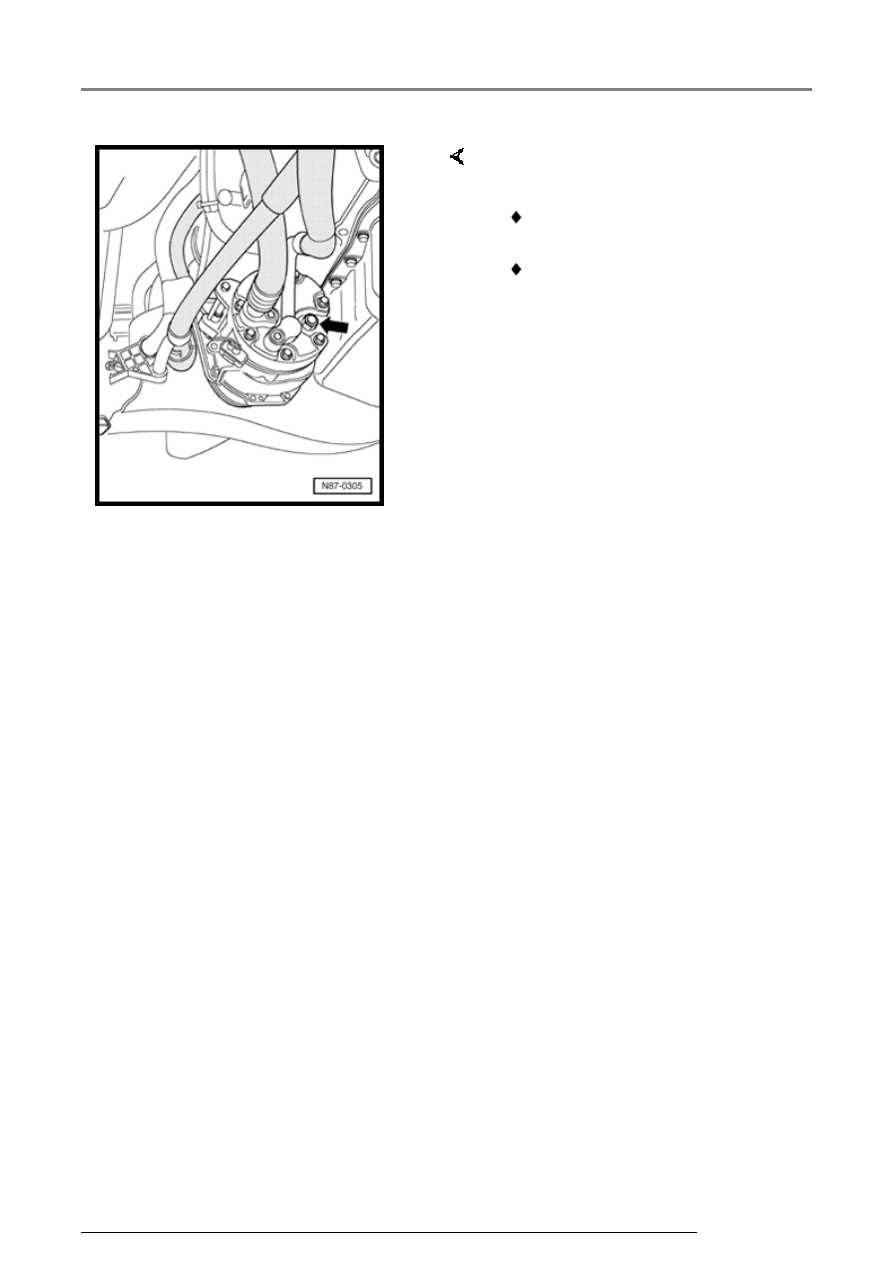

Fig. 3

Pressure relief valve,
checking

 Function: Protects refrigerant

circuit from excessive pressure.

 The pressure relief valve shows

whether valve has opened. An
adhesive sticker is pushed out.

A/C refrigerant system, servicing

13/2/2005
