01-33



Output Diagnostic Test Mode

Self test

     Indicated on display:

The following tests are performed:

After approx. 30 seconds, the
checks are completed.

 A/C control head -E87- display



Page 01-34



 Functional test of the 4 flap

motors

 Electrical circuit to fresh air

blower -V2- is tested.

 Climatronic control module

switching sequence for A/C
clutch -N25- is tested.

 All sensors are checked.

Function is not recognized or cannot

be performed at the moment!

     Indicated on display:

Note:

After completing output DTM, always
check DTC memory



Page 01-12

 .

-  If "Function is not recognized or

cannot be performed at the
moment" appears in display,
output DTM has been concluded.

-  Press

 button.

Climatronic On Board Diagnostic (OBD) through m.y. 2001

13/2/2005

01-34







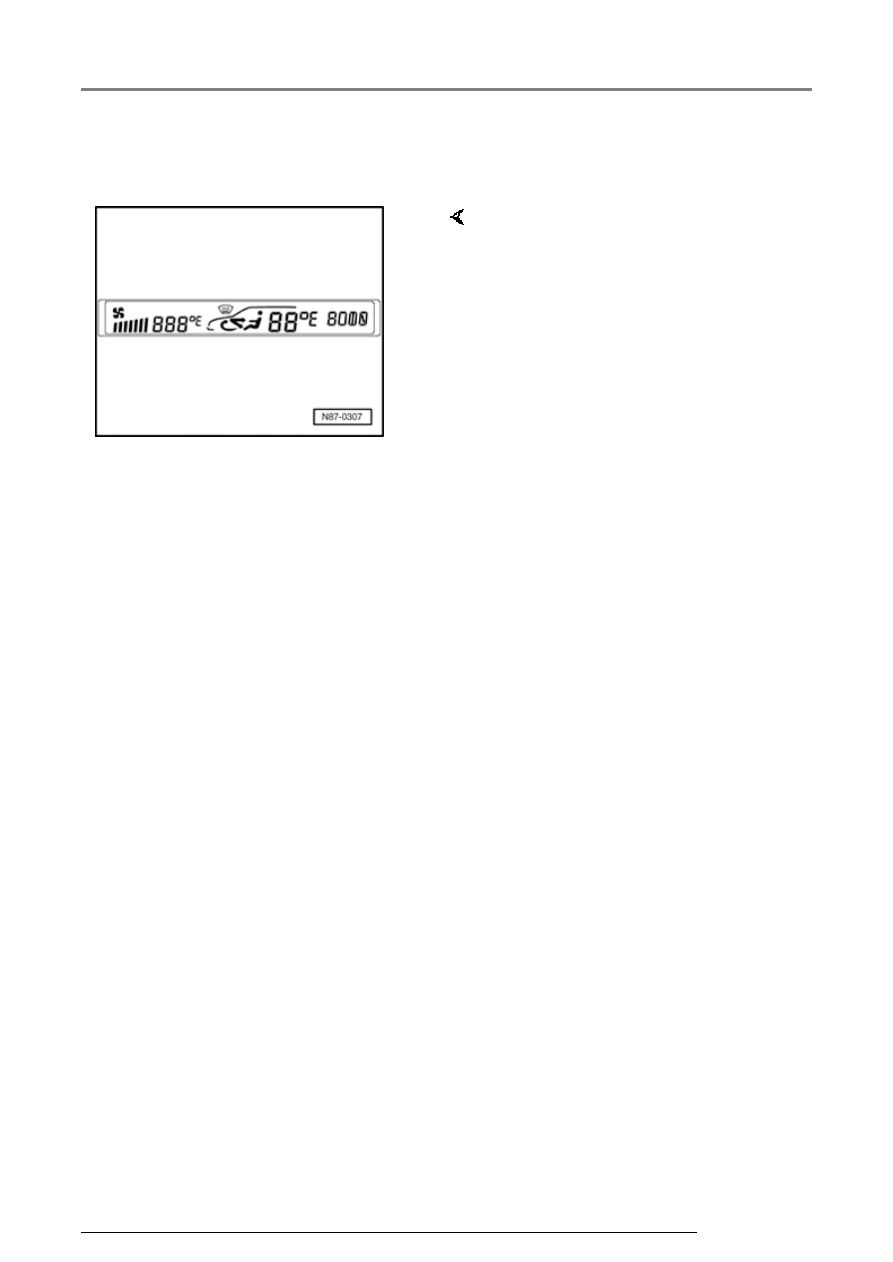

A/C control head -E87- display,
checking

     All display segments must show.

Note:

All display segments must appear
during output DTM, otherwise
replace Climatronic control module -
J255-.

Climatronic On Board Diagnostic (OBD) through m.y. 2001

13/2/2005

01-35







Basic setting (function 04)





   Note:



   If the display flashes after switching ignition on,

even though no Diagnostic Trouble Codes (DTC)
are in DTC memory, perform function 07 Code
Control Module followed by function 04 Basic
setting.





-  Connect VAG 1551 Scan Tool (ST), enter

address word 08 "AC./Heating electronics" and
press

until "Select function XX" appears in

display



Page 01-8

 .





-  Switch printer on by pressing PRINT button

(warning lamp in button lights up).





-  Check DTC memory



Page 01-12

 and correct

all malfunctions shown.





-  Erase DTC memory



Page 01-39







-  Check code



Page 01-41

 and correct if

necessary.

Climatronic On Board Diagnostic (OBD) through m.y. 2001

13/2/2005

01-36



Rapid data transfer

HELP

Select function XX

     Indicated on display (function

selection):

-  Press buttons -0- and -4- to select

function 04 Basic setting.

Rapid data transfer

Q

04 - Basic setting

     Indicated on display:

-  Press -Q- button to confirm entry.

Basic setting

HELP

Enter display group number XXX

     Indicated on display:

-  Enter display group number 000

Basic setting

Q

Enter display group number 000

     Indicated on display:

Note:

The Climatronic control module -
J255- stores all flap motor position
sensor (potentiometer) values when
moving to their final positions and
therefore takes on the basic setting
of all flap motors.

-  Press -Q- button to confirm entry.

Climatronic On Board Diagnostic (OBD) through m.y. 2001

13/2/2005
