Volkswagen Golf / Golf GTI / Jetta. Manual - part 901

01-380



Channel 8 Adaptation 0

Q

Unlock Flashing off <-1 3->

     Indicated on display:

-  Confirm entry with the -Q- button.

Channel 8 Adaptation 0

Q

Store amended value?

     Indicated on display:

-  Confirm entry with the -Q- button.

Channel 8 Adaptation 0

Amended value is stored

     Indicated on display:

-  Press

button.

Rapid data transfer

HELP

Select function XX

     Indicated on display:

-  Press buttons -0- and -6- to end

the output.

Rapid data transfer

Q

06 End output

     Indicated on display:

-  Confirm entry with the -Q- button.

Rapid data transfer

HELP

Enter address word XX

     Indicated on display:

-  Switch off ignition.

-  Disconnect connector to V.A.G

1551 scan tool.

Central locking system (vehicles without power windows), On Board Diagnostic ...

13/2/2005

01-381

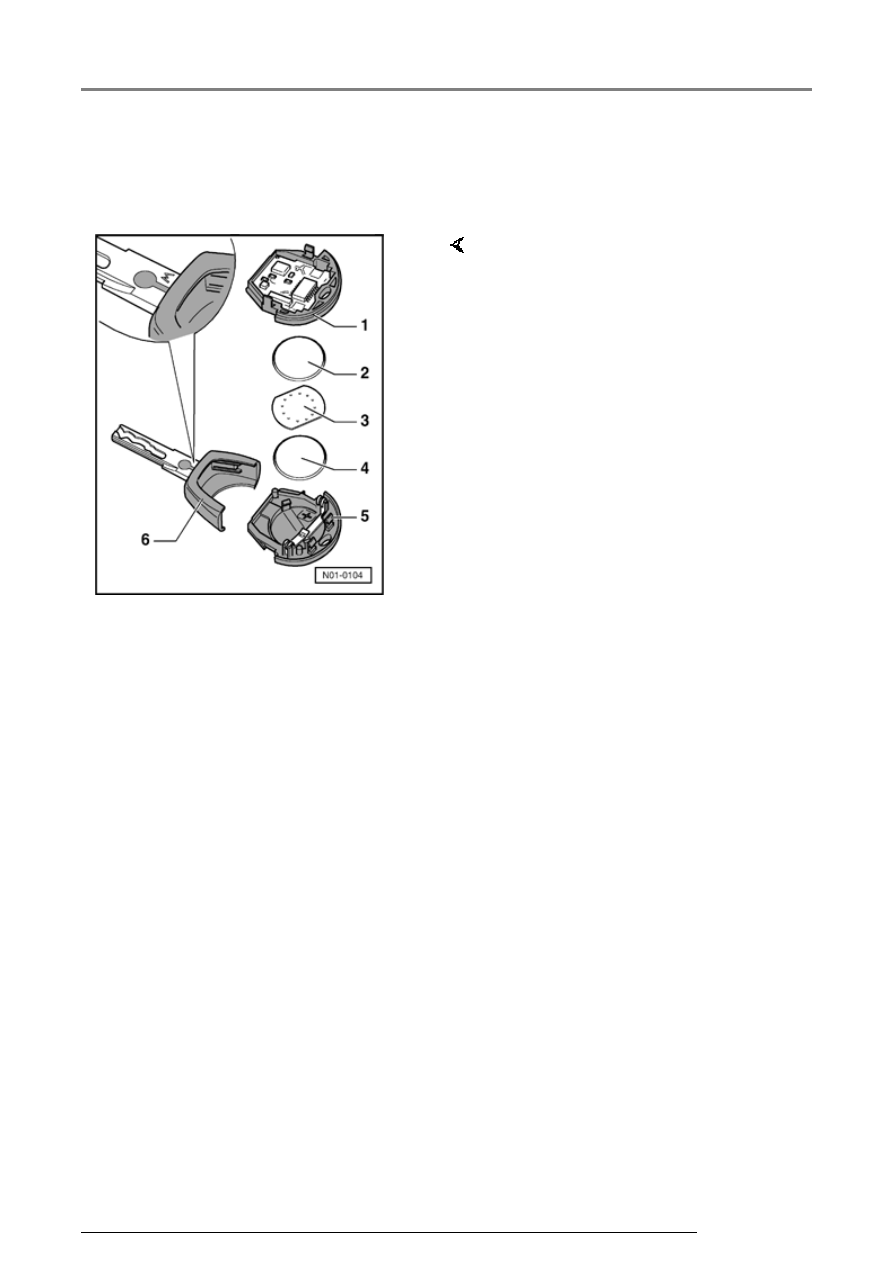

Batteries for the main key with
radio wave remote control,
removing and installing





1 - Transmitter unit - upper part

(turned-over)

2 - Key battery

3 - Contact plate

4 - Key battery

5 - Transmitter unit - lower part

6 - Main key with variable code

transponder

  To be able to differentiate

between a key with
transponder and a key with
variable code transponder the
main key has a "w" stamped
on it.

Central locking system (vehicles without power windows), On Board Diagnostic ...

13/2/2005

01-382

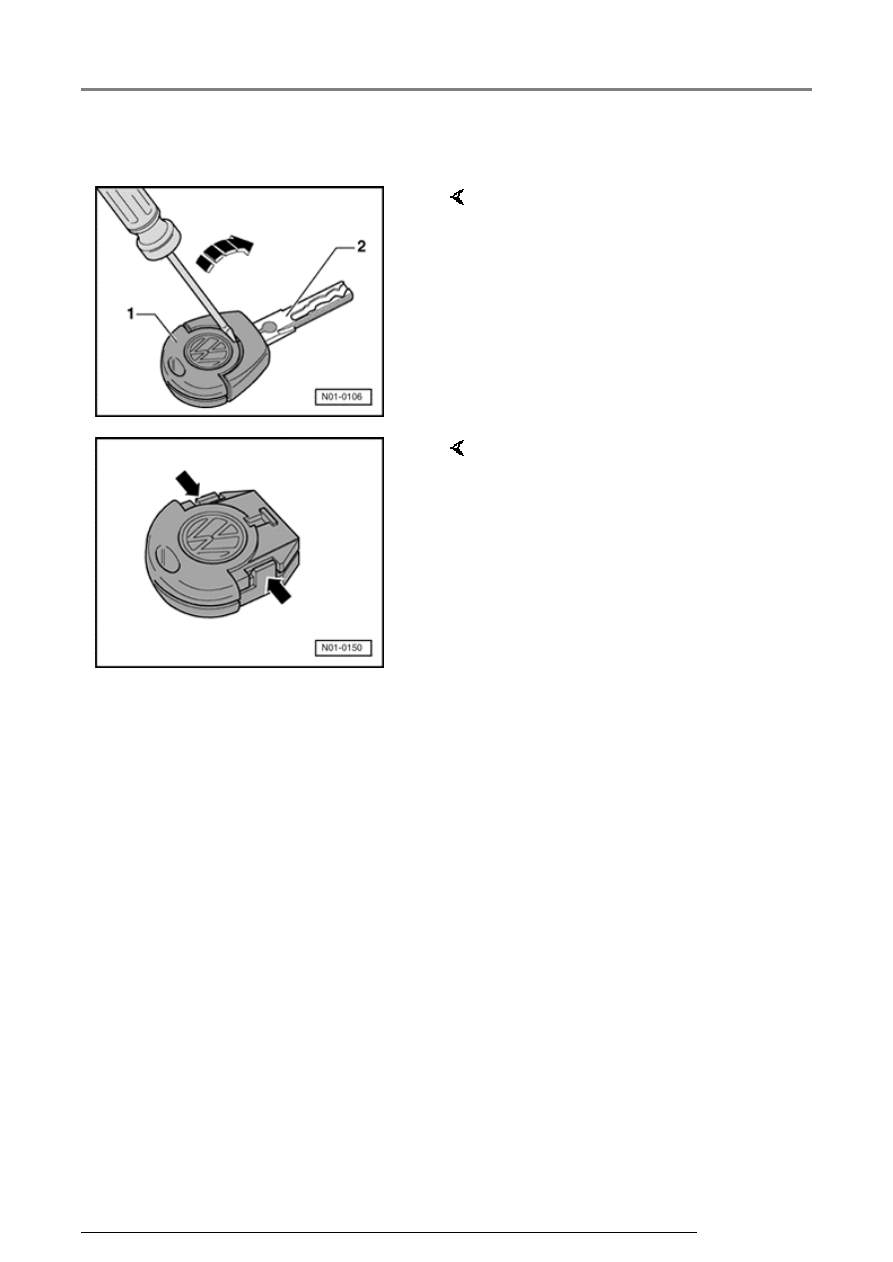

Removing



-  Insert a screwdriver in the slot

between the transmitter unit -1-
and the main key -2-.

-  Move the screwdriver in direction

of arrow and unclip the transmitter
unit from the main key.



-  Lever the transmitter unit apart on

the two locating lugs (arrows).

Central locking system (vehicles without power windows), On Board Diagnostic ...

13/2/2005

01-383

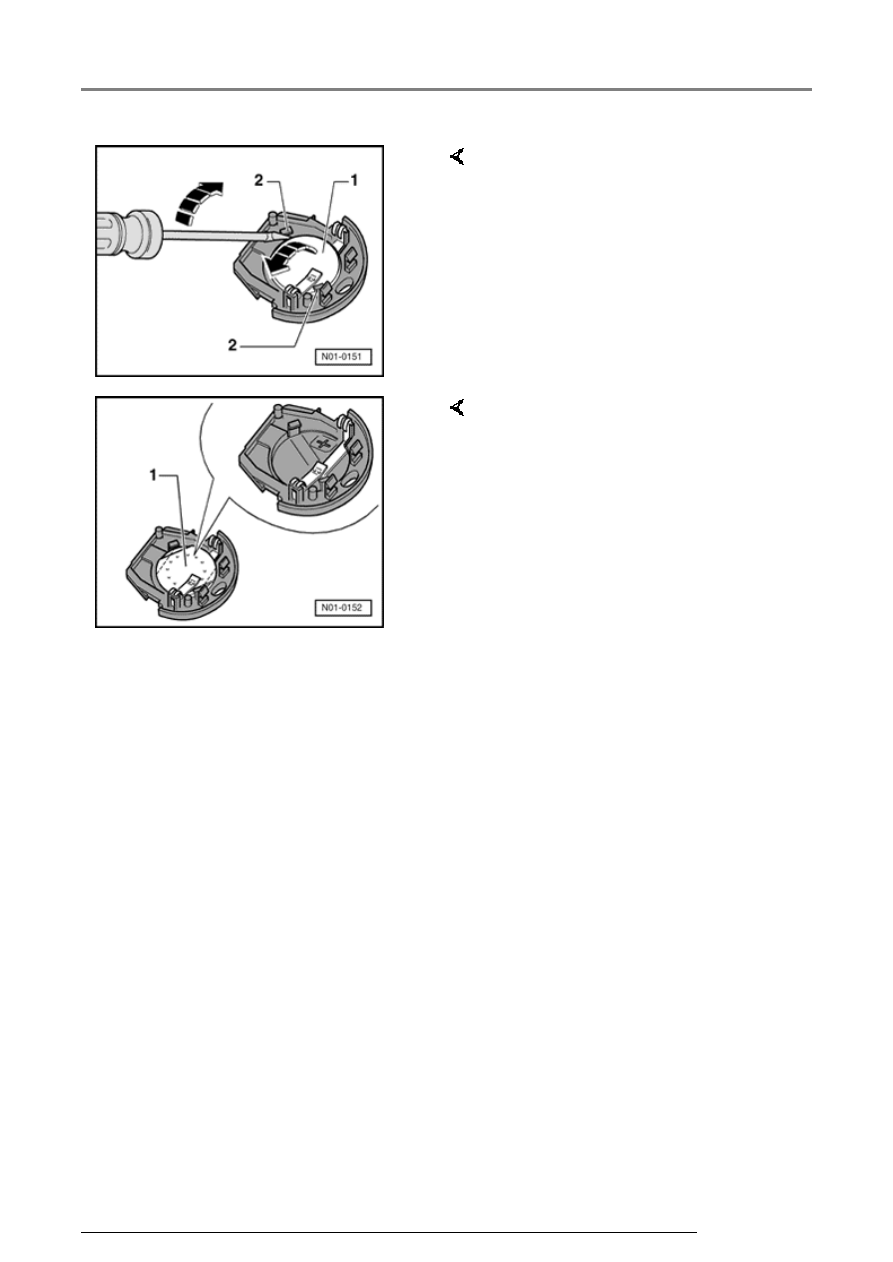

-  Unclip upper battery -1- from the

retainers -2- with a screwdriver in
direction of arrow.



-  The contact plate -1- has two

straight edges. When these
edges are turned towards the
retainers the contact plate can be
removed.

-  The contact plate can also be

unclipped with a screwdriver.

-  Now unclip the lower battery from

the retainers with a screwdriver.

Central locking system (vehicles without power windows), On Board Diagnostic ...

13/2/2005
