Volkswagen Golf / Golf GTI / Jetta. Manual - part 881

01-300

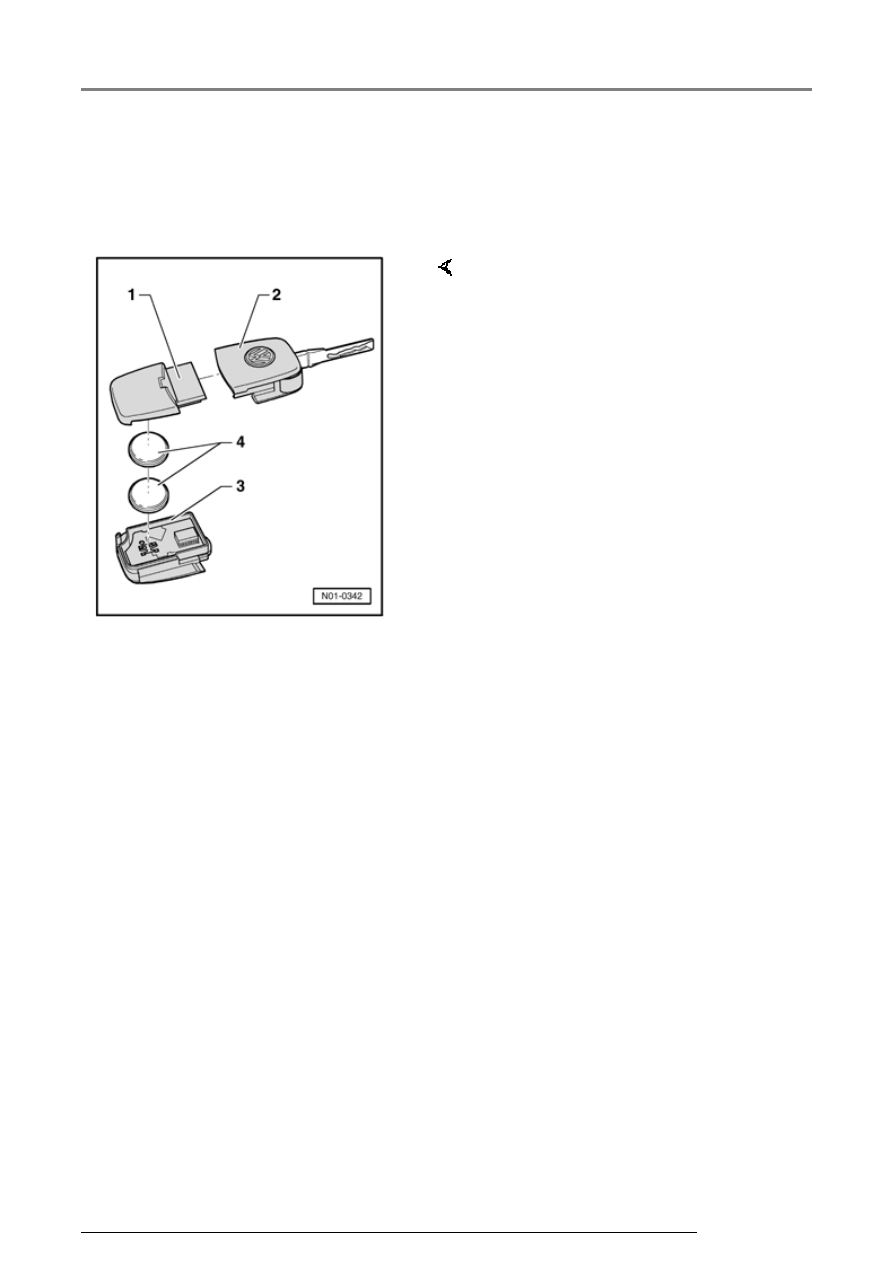

Batteries for the main key
(folding) with radio wave
remote control, removing and
installing





1 - Transmitter unit - upper part

(turned-over)

2 - Main key with variable code

transponder

3 - Transmitter unit - lower part

4 - Key battery

Convenience system (vehicles with power windows), On Board Diagnostic (O...

13/2/2005

01-301

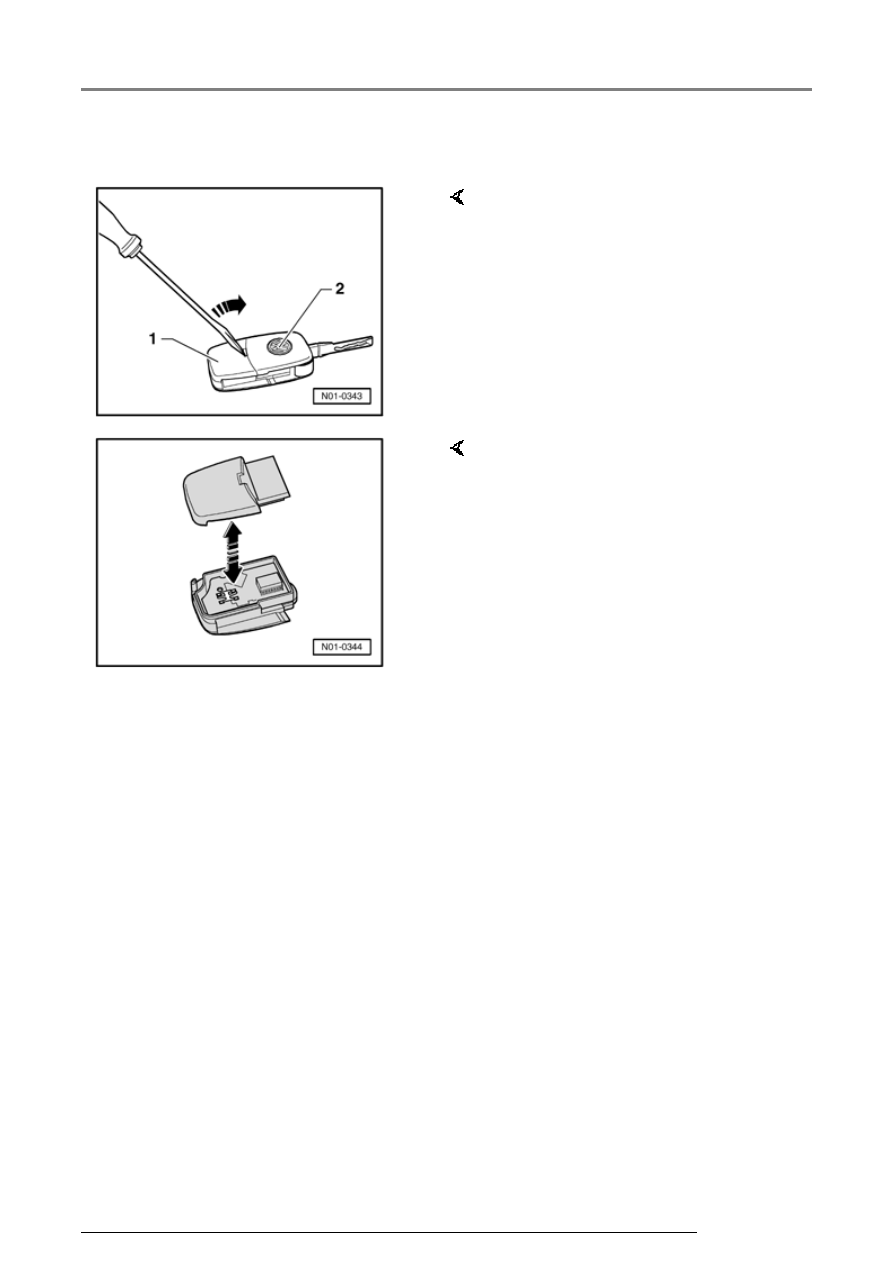

Removing



-  Insert a screwdriver in the slot

between the transmitter unit -1-
and the main key -2-.

-  Move the screwdriver in direction

of arrow and unclip the transmitter
unit from the main key.



-  Press the transmitter unit apart in

direction of arrow.

Convenience system (vehicles with power windows), On Board Diagnostic (O...

13/2/2005

01-302

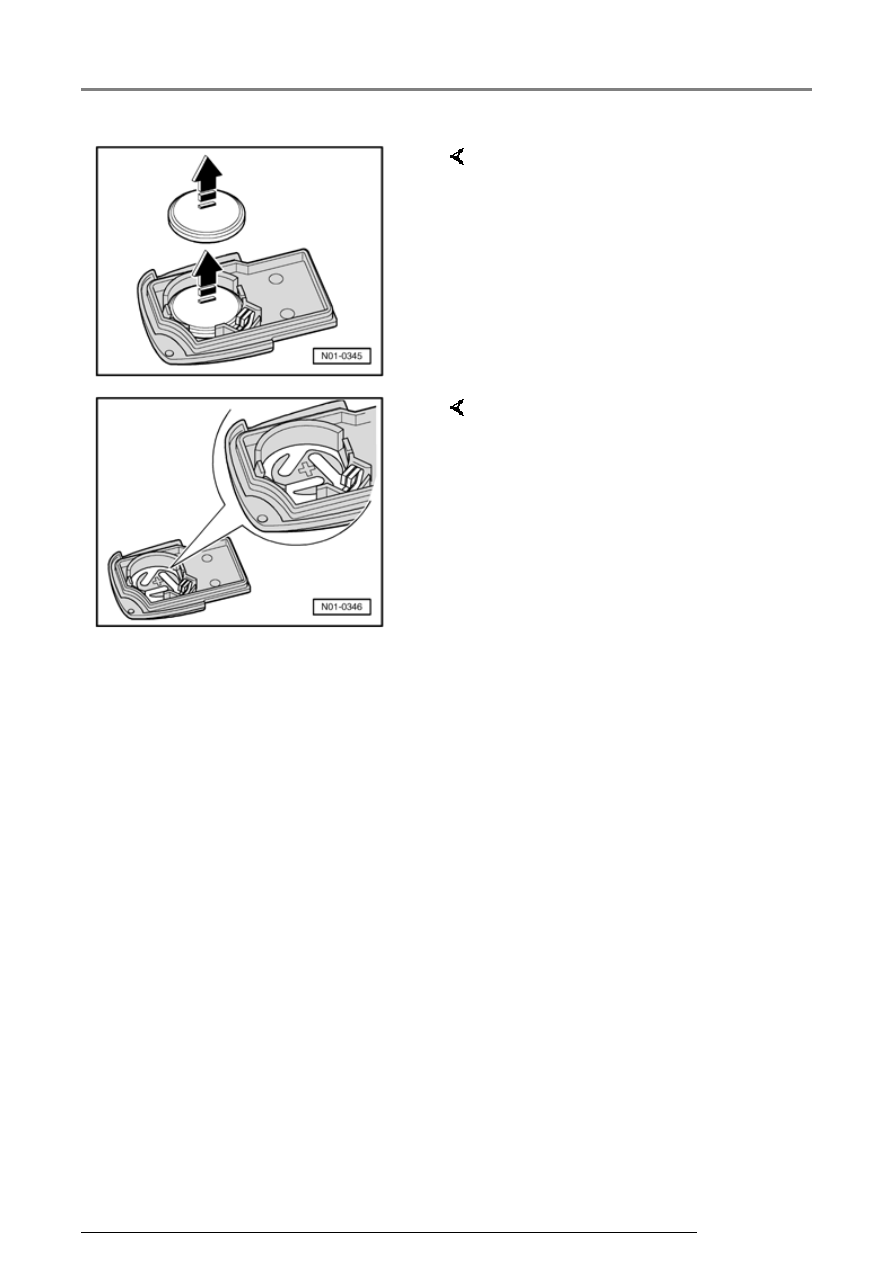

Installing

Note the polarity and correct position
when installing the batteries.

-  Unclip batteries from the retainers

in direction of arrow using a
screwdriver.



-  Place the battery with the positive

terminal downwards into the
sensor unit (positive terminal is
marked on housing).

-  Engage battery in transmitter

body by pressing down lightly.

-  Install cover on transmitter body

(do not damage seal).

-  Then engage the transmitter unit

with the main key.

Convenience system (vehicles with power windows), On Board Diagnostic (O...

13/2/2005

01-303







Central locking system
(vehicles without power
windows), On Board
Diagnostic (OBD)





Functional description





   The locking units located in the doors (door

lock) have an electric motor.



   The motor locks the door and also takes

care of the "Safe" condition, i.e. after locking
at an external lock (door lock, tailgate, radio
remote control) the vehicle is protected
against theft and can no longer be unlocked
from the interior. The feedback on the
respective condition in control module
occurs via the contact switch in the locking
unit.



   All the known convenience functions can be

performed with the electric convenience
system, interior lights control, ATA with
interior monitoring and the radio remote
control.



   If the Airbag Control Module is triggered, a

signal is sent to the convenience control
module to unlock the doors.

Central locking system (vehicles without power windows), On Board Diagnostic (O...

13/2/2005
