6. Upper trim

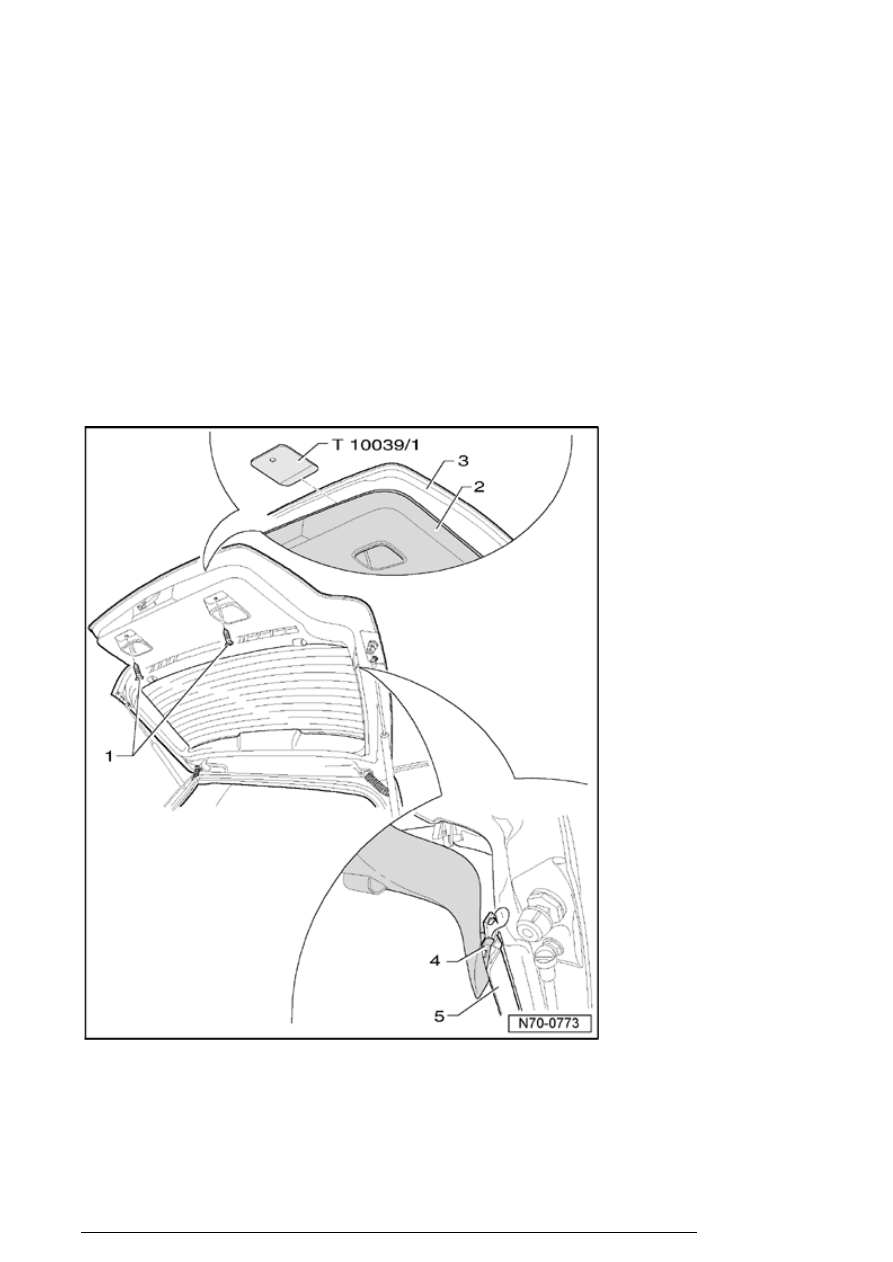

Lower rear lid trim, removing and installing
(Golf)



Removing



- Remove screws - 1 - in grip depressions.

- Slide Wedge T10039/1 between trim - 2
- and lid - 3 - .

- Remove trim out of mounts in lid. Start at
lower edge of lid.

- Remove side straps - 4 - from upper trim
- 5 - .

Installing



Rear lid trim

13/2/2005



- Installation is reverse of removal.

Note:

n

Before installation, securing clips must be checked for
damage and replaced if necessary.

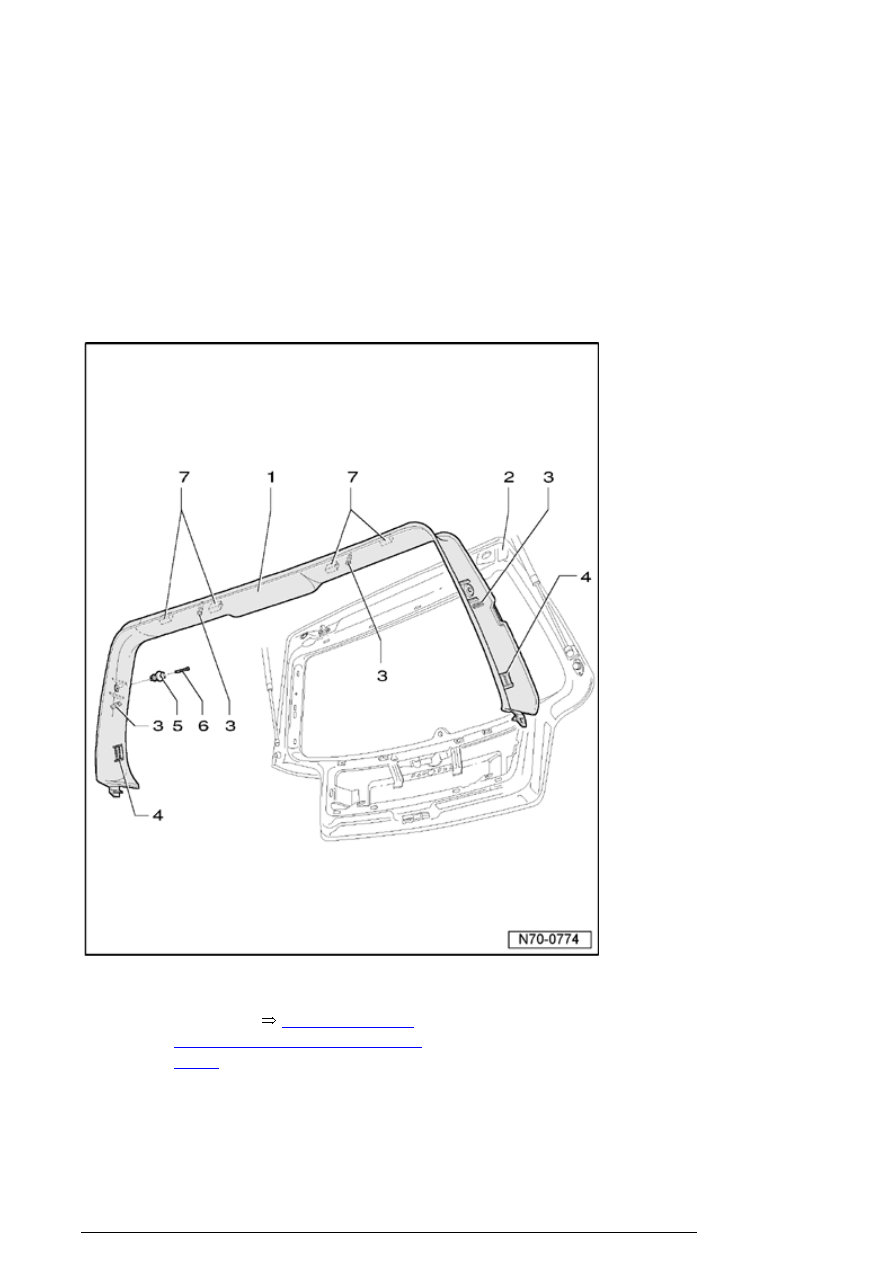

Upper rear lid trim, assembly overview
(Golf)



1. Upper trim panel

¡

Removing



70-5, Upper rear

lid trim, removing and installing
(Golf)





2. Rear lid

3. Guide pins

Rear lid trim

13/2/2005

¡

Qty. 4



4. Securing clips

¡

Qty. 2



5. Bracket for rear shelf

¡

Qty. 2

¡

left and right



6. Spreader pins for bracket

¡

Qty. 2

¡

left and right



7. Clips

¡

Qty. 4

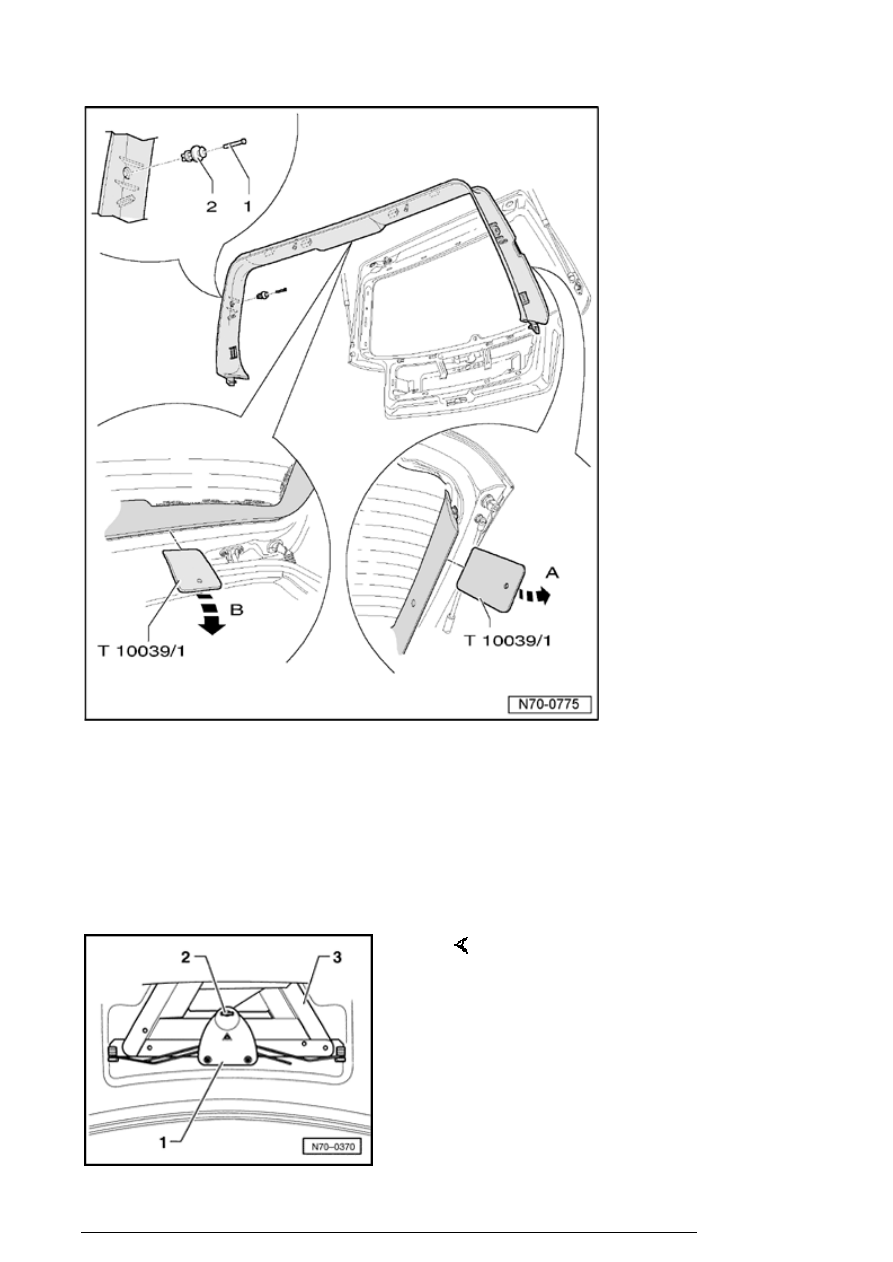

Upper rear lid trim, removing and installing
(Golf)



Removing



- Remove lower rear lid trim



70-5, Lower rear lid trim,

removing and installing (Golf)

 .

- At right and left sides, remove spreader
pin - 1 - from rear shelf bracket - 2 - .

- Using Wedge T10039/1 , lift trim at sides
out of mounts in lid - arrow A - .

- Using Lever T10039 , lift trim at upper
edge out of mounts - arrow B - .

Note:

n

Before installation, securing clips
must be checked for damage and
replaced if necessary.



Rear lid trim

13/2/2005







Installing



- Installation is reverse of removal.

Rear lid trim, removing and installing (Jetta)



Removing



Rear lid trim
