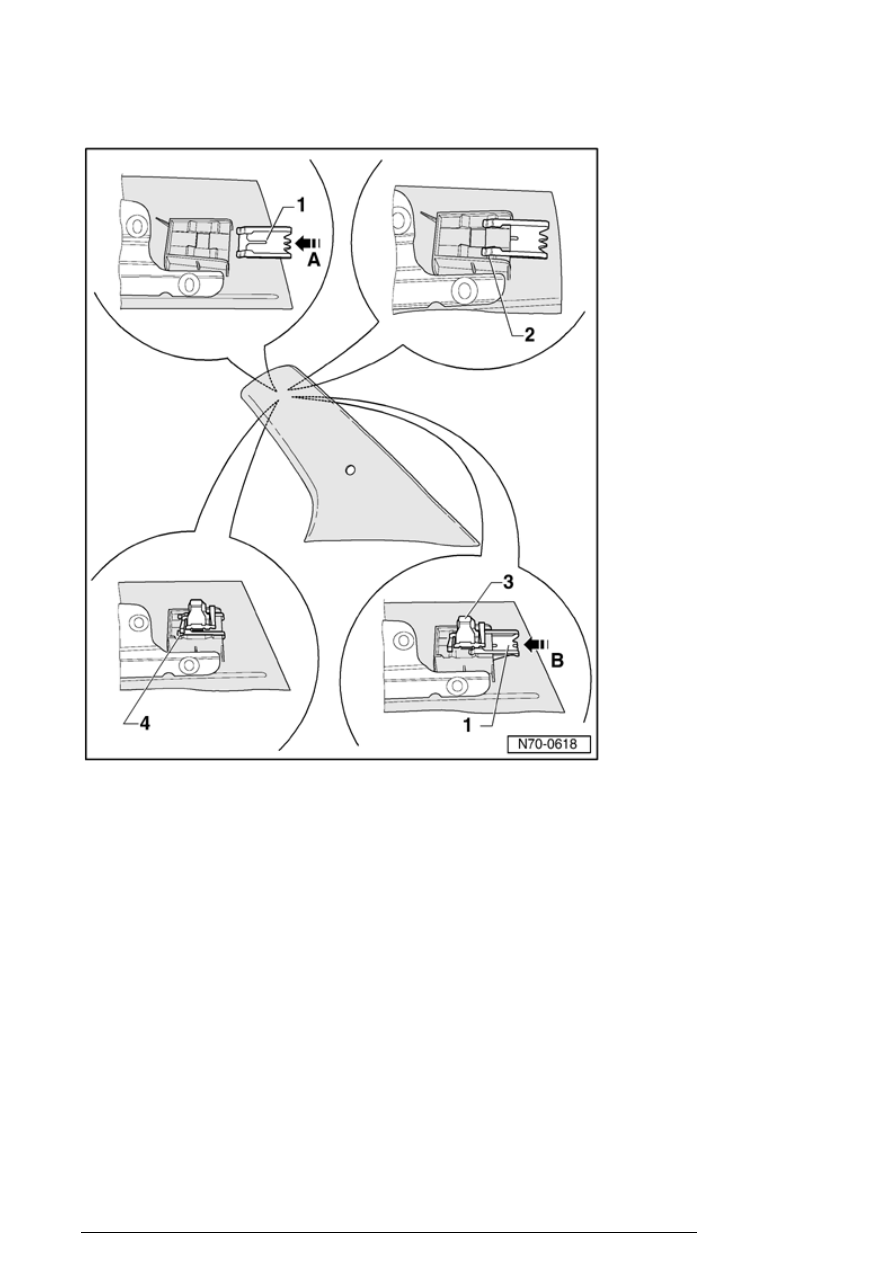

- Slide steel clip - 1 - up to second detent -
4 - - arrowB - .

Note:

n

upper section of trim panel must be
fixed with steel clip - 4 - , until it
engages audibly.



n

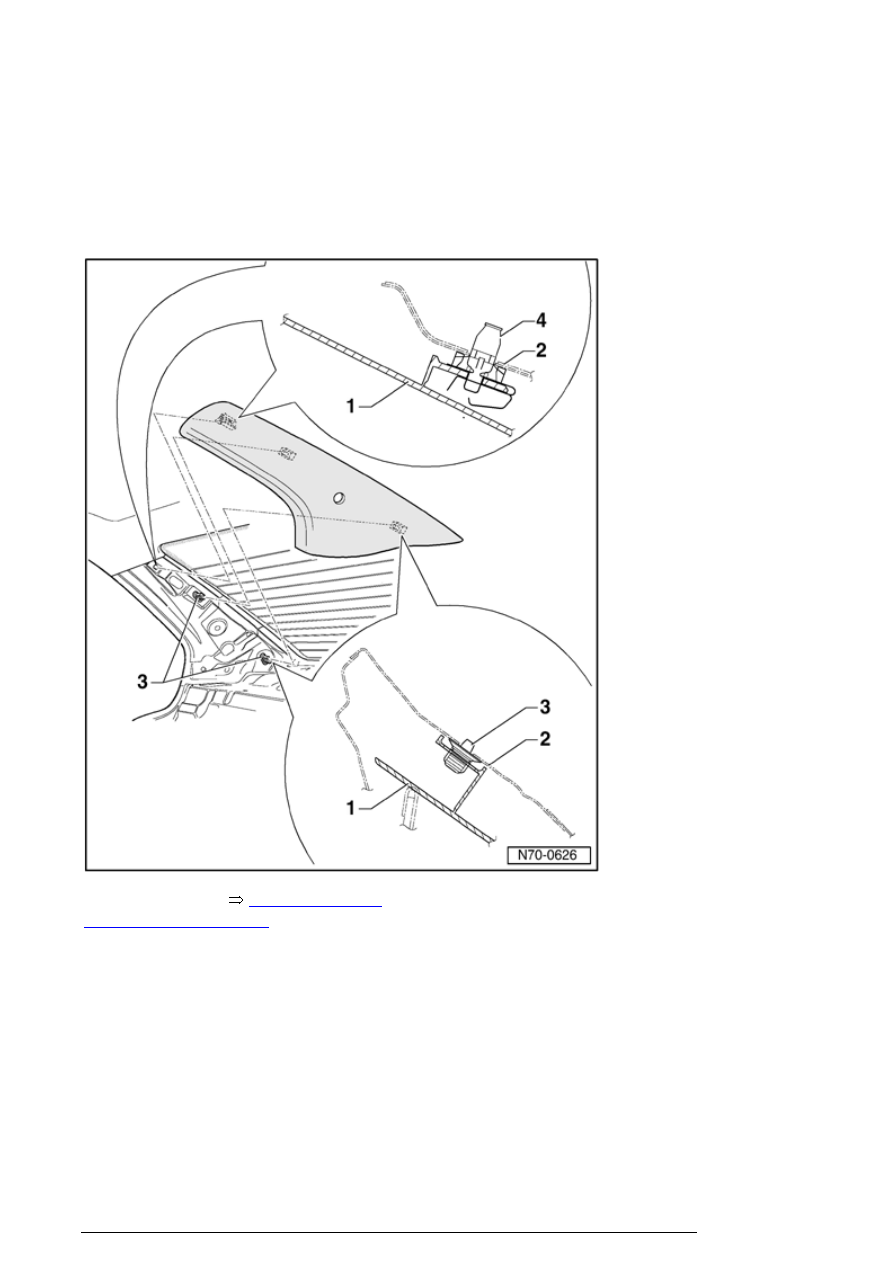

Before installing trim, check both
clips - 3 - for damage and replace if
necessary.



- Clip trim - 1 - to C-pillar - 2 - .

- Insert door seal.

Pillar and side trim

13/2/2005



- Install rear shelf



70-3, Rear shelf,

removing and installing

 .

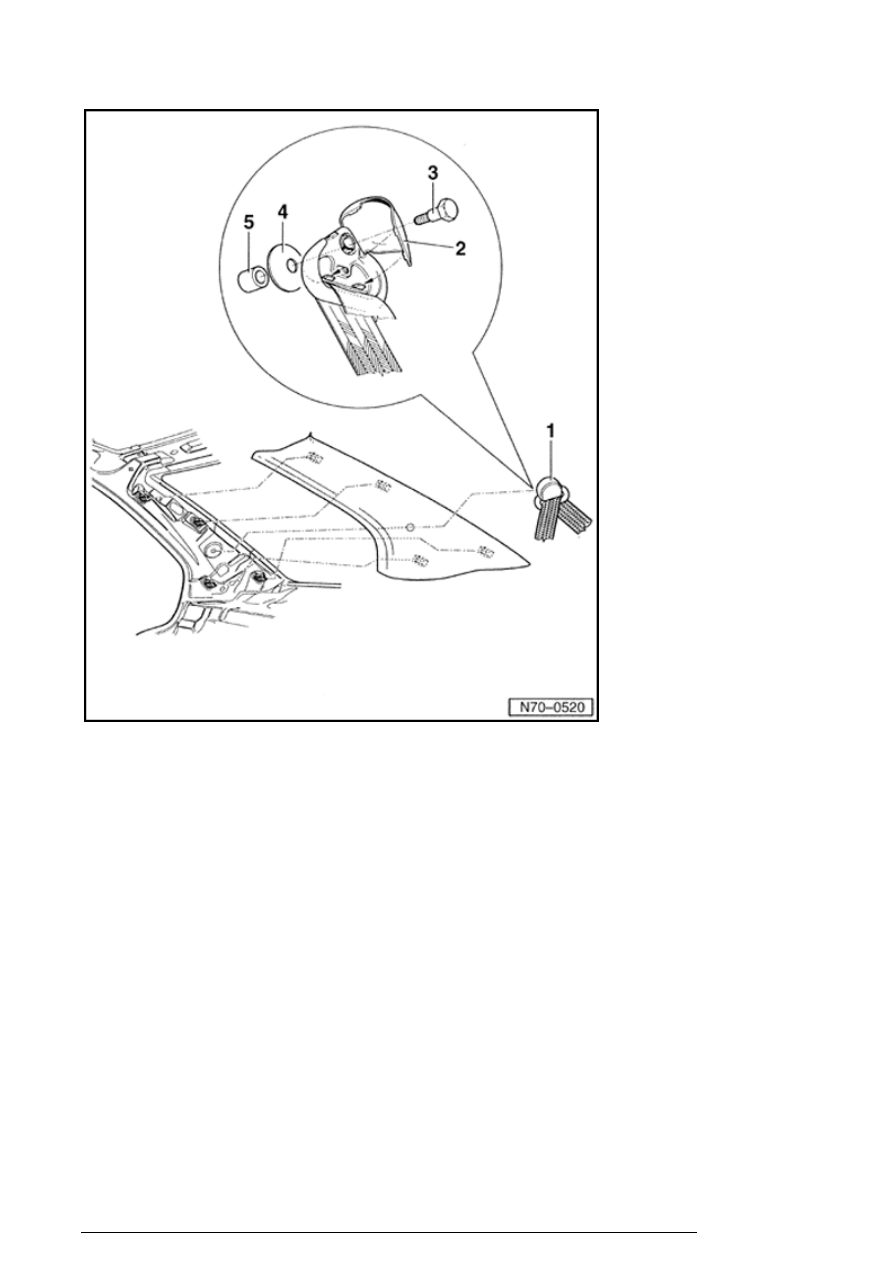

Upper C-pillar trim, assembly overview
(Jetta without side curtain protection)



Pillar and side trim

13/2/2005



1. Belt relay

2. Belt relay cover cap

3. Bolt

¡

40 Nm



4. Washer

5. Spacer

Upper C-pillar trim, removing and installing
(Jetta without side curtain protection)



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.

Pillar and side trim

13/2/2005

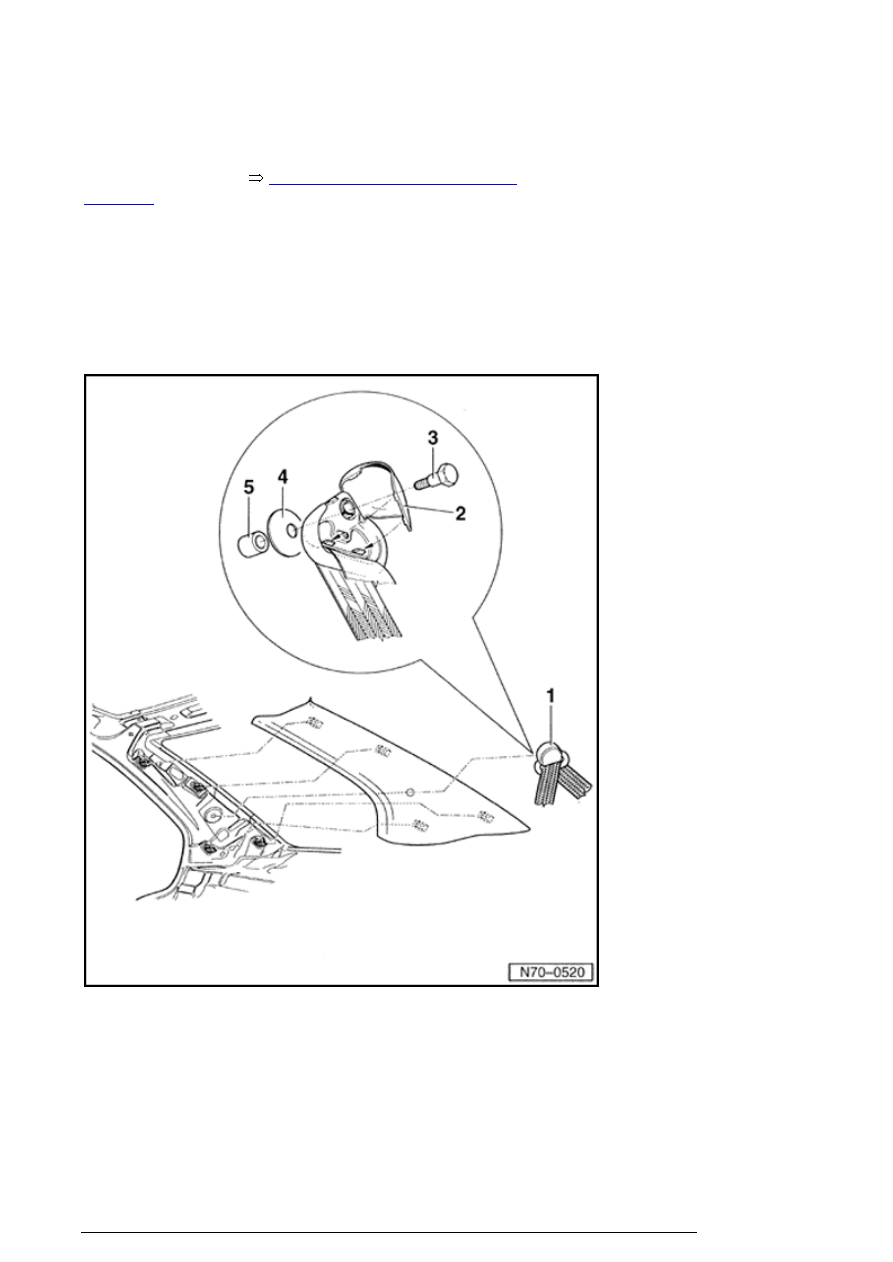

Removing



- Remove rear shelf



70-3, Rear shelf, removing and

installing

 .

- Remove seal in area of trim.

- Remove cover cap - 2 - and remove bolt
- 3 - (40 Nm).

- Remove belt relay - 1 - , washer - 4 -
and spacer - 5 - .

- Remove trim from C-pillar.

Installing



- Installation is reverse of removal.

Upper C-pillar trim, assembly overview (Golf

Pillar and side trim

13/2/2005
