Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



Removing

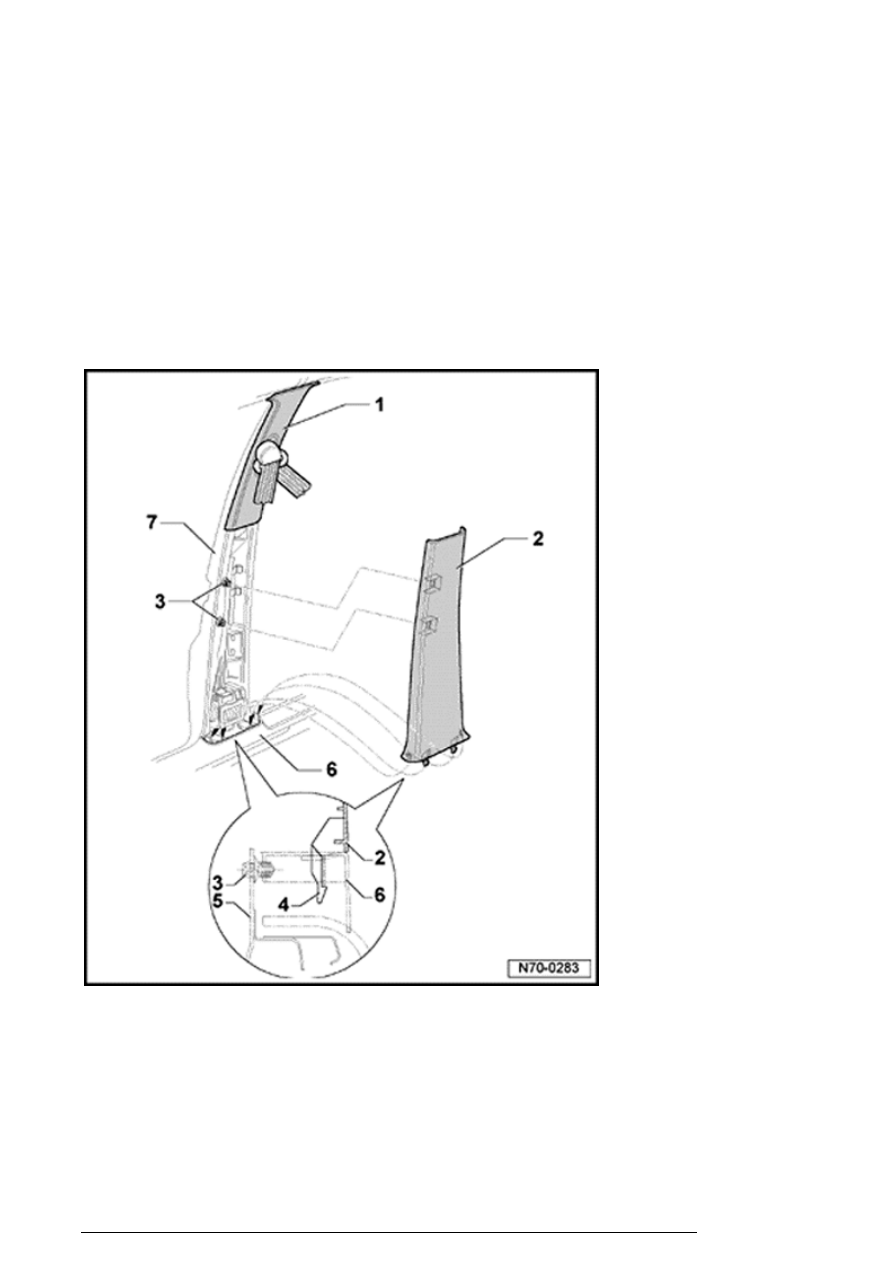

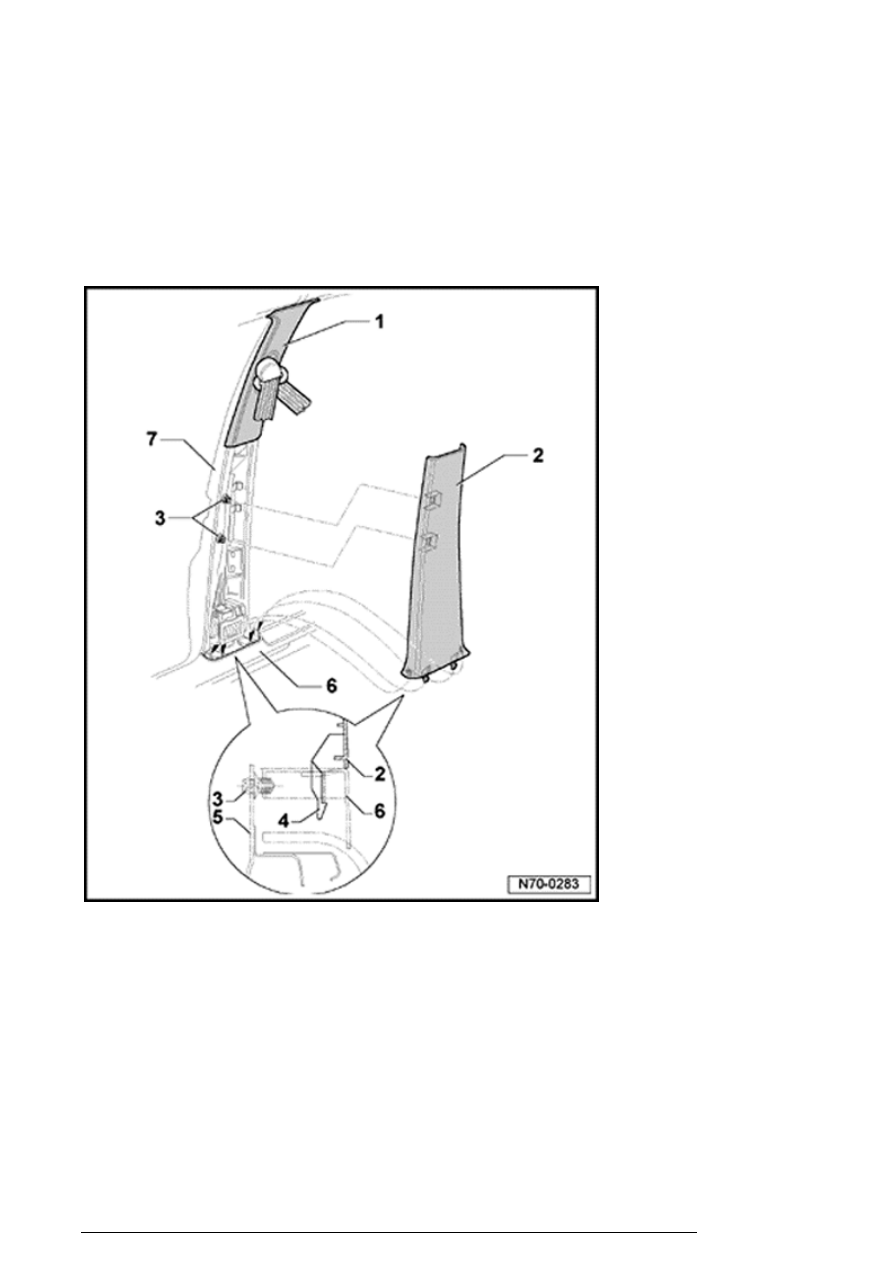

- Loosen lower B-pillar trim - 2 - first at
sides, n in center of B-pillar - 7 - .

- Remove lower B-pillar trim - 2 - upward
out of sill panel trim - 6 - with hooks - 4 - .

Installing



- Installation is reverse of removal.

Note:

n

For safety, steel clips - 3 - and upper
C-pillar trim must be replaced every
time trim panel of C-pillar is

Pillar and side trim

13/2/2005



removed on a vehicle with side
curtain airbags.



n

Steel clips and upper C-pillar trim
parts can no longer be ordered
separately for vehicles with side
curtain protection

⇒ parts catalog.

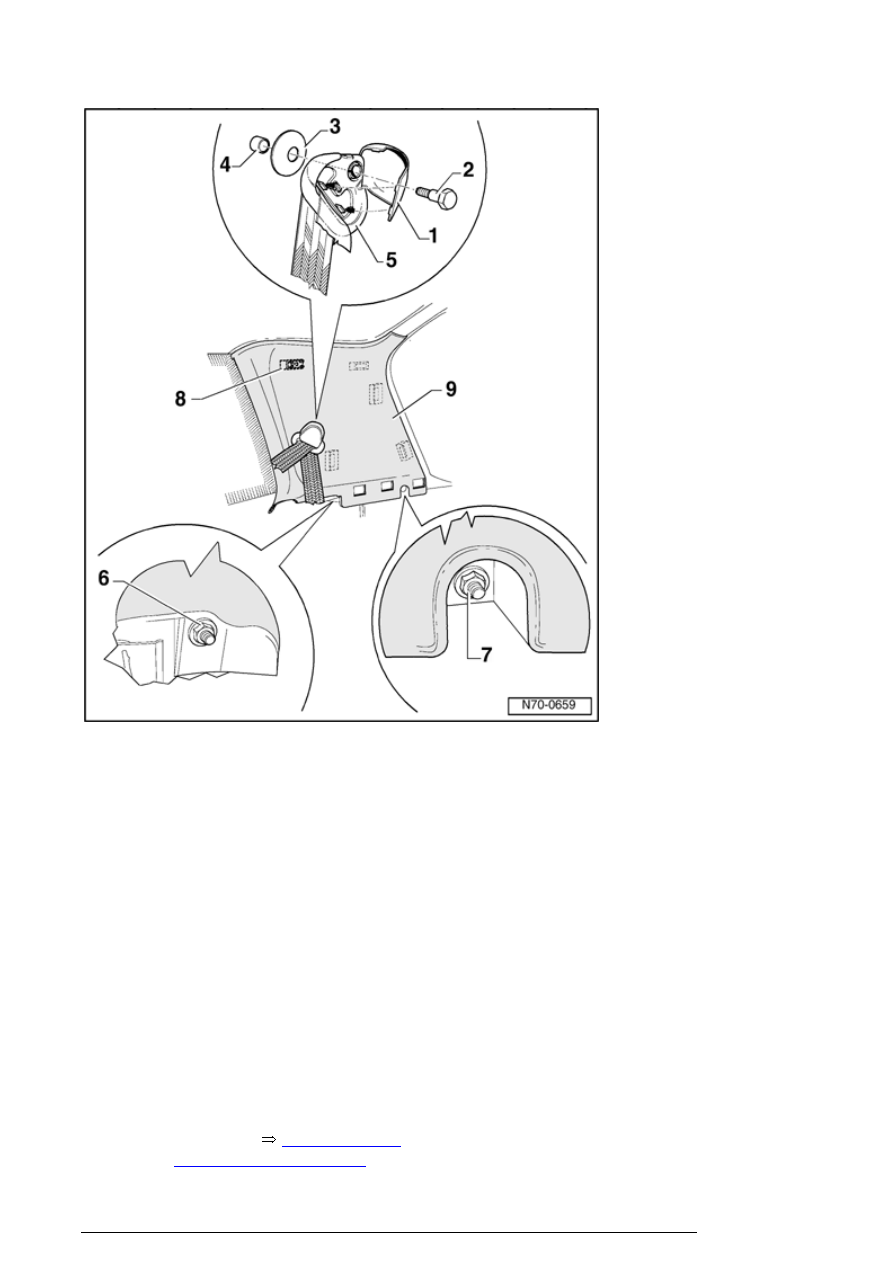

Upper C-pillar trim, assembly overview (Golf
with side curtain protection)



Pillar and side trim

13/2/2005



1. Cover cap for belt relay

2. Hex bolt

¡

40 Nm



3. Tension disc

4. Spacer sleeve

5. Belt relay

6. Spring nut

7. Spring nut

8. Steel clip

9. Upper C-pillar trim

¡

Removing



70-3, Upper C-

pillar trim, removing and

Pillar and side trim

13/2/2005

installing (Golf with side
curtain protection)





Upper C-pillar trim, removing and installing
(Golf with side curtain protection)



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



Removing



- Remove support, luggage compartment cover



70-4,

Luggage compartment cover support, removing and
installing (Golf)

 .

- Remove roof end strip



70-6, Roof end strip, removing

and installing (Golf)

 .

- Unclip cover cap - 1 - and unscrew hex
bolt - 2 - (40 Nm).

- Remove belt relay - 5 - , tension disc - 3
- and spacer sleeve - 4 - .

- Remove spring nuts - 6 - and - 7 - .
