First insert cap into round clip and
then press into double clip



5. Base plate

6. Cover cap

¡

Center

¡

Press cap onto roof railing base



7. Angle bracket

¡

Installing



66-4, Angle bracket,

installing



¡

with securing pins, taper washer,
sealing ring and securing cap
(securing cap is component of
replacement part kit)



8. Bolt

¡

Qty. 12

¡

20 Nm



9. Weld nut

Angle bracket, installing

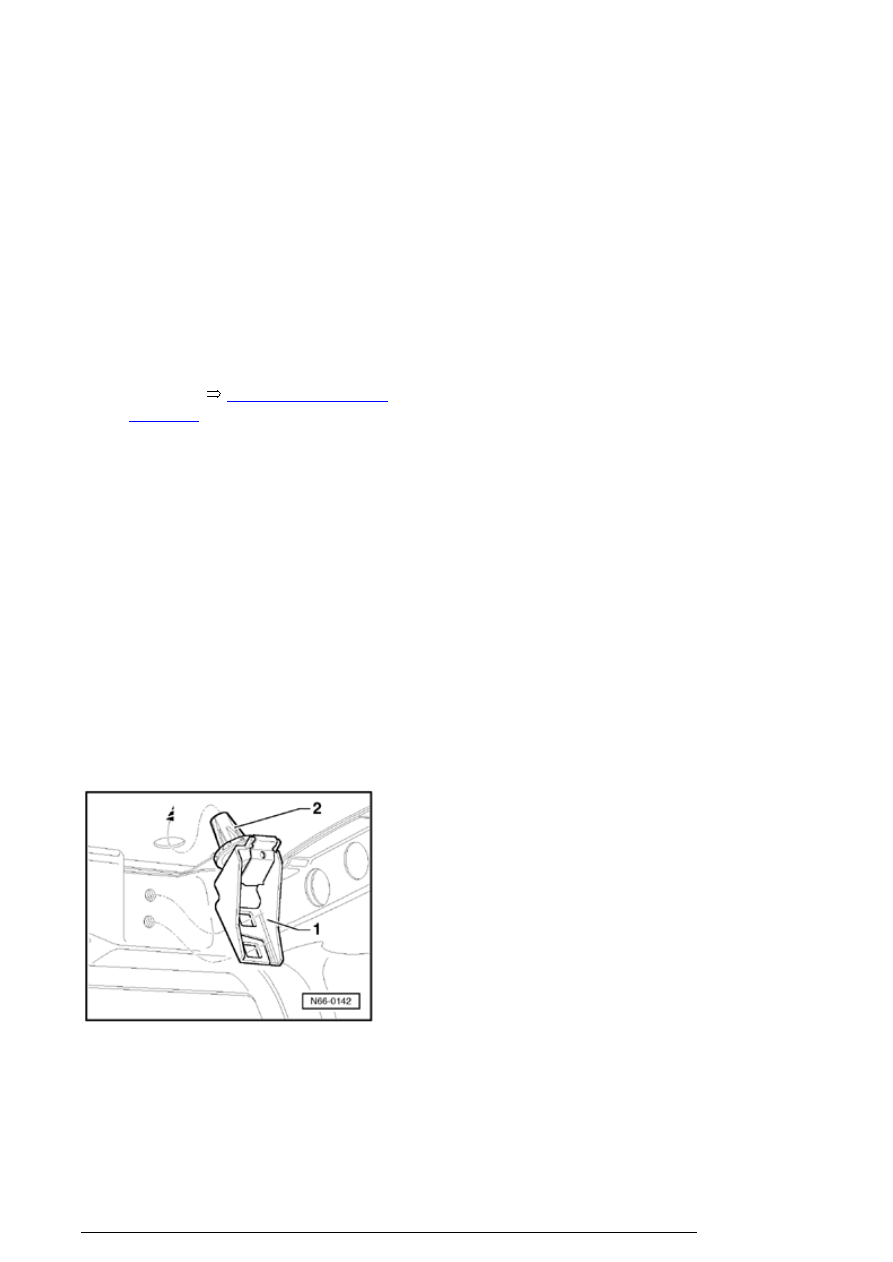

- Guide angle bracket - 1 - into roof hole and press into roof
hole until securing cap - 2 - engages. All catches must
engage.

Note:

Securing cap must not be turned on angle bracket before it

Roof rail

13/2/2005



locks in.


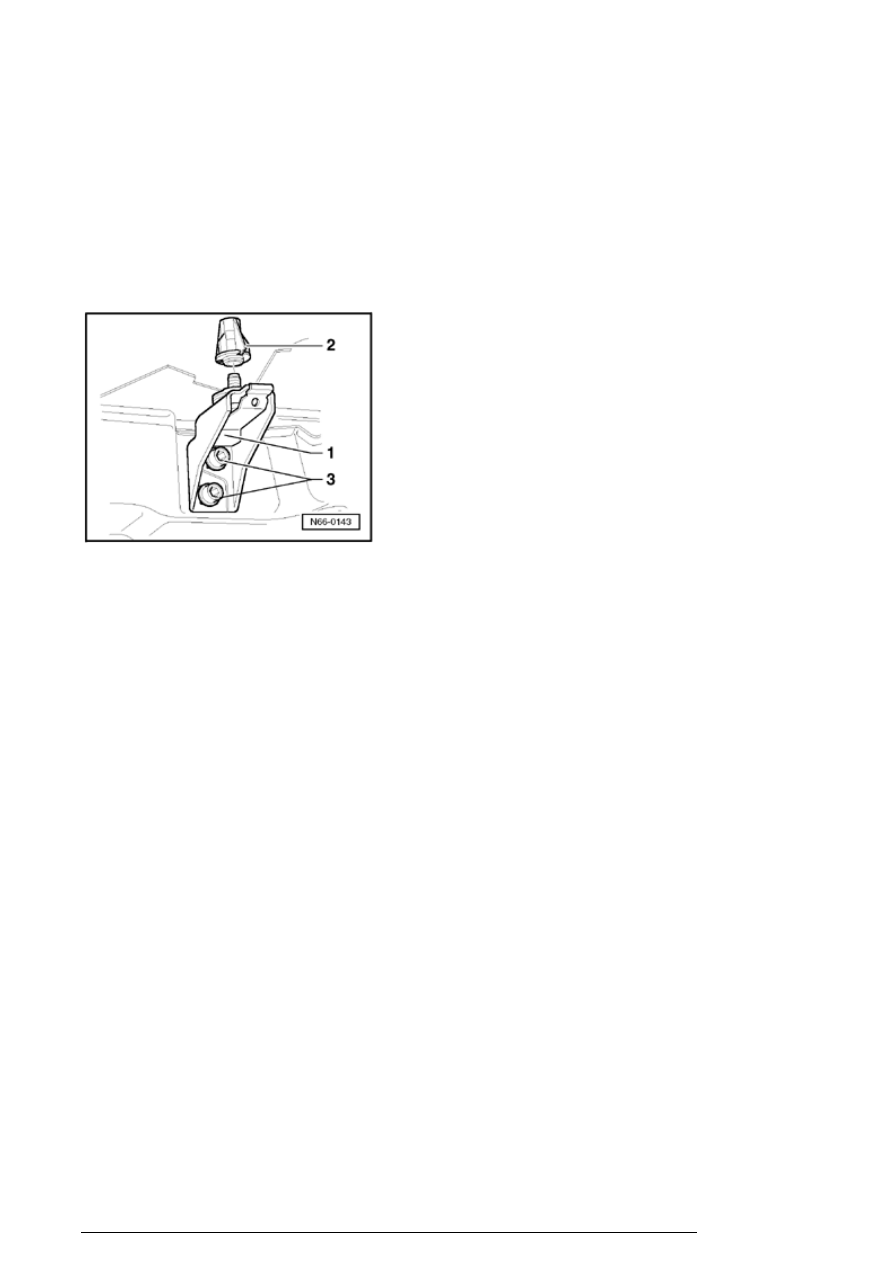

- Press angle bracket - 1 - on inner side panel, secure with
bolts - 3 - (20 Nm).

Note:

At center angle bracket, bolt points are situated next to one
another.


- Unscrew securing cap - 2 - from outside, use a tool if
necessary.

Roof rail

13/2/2005

66 - 5



Trim



Radiator grill, removing and installing





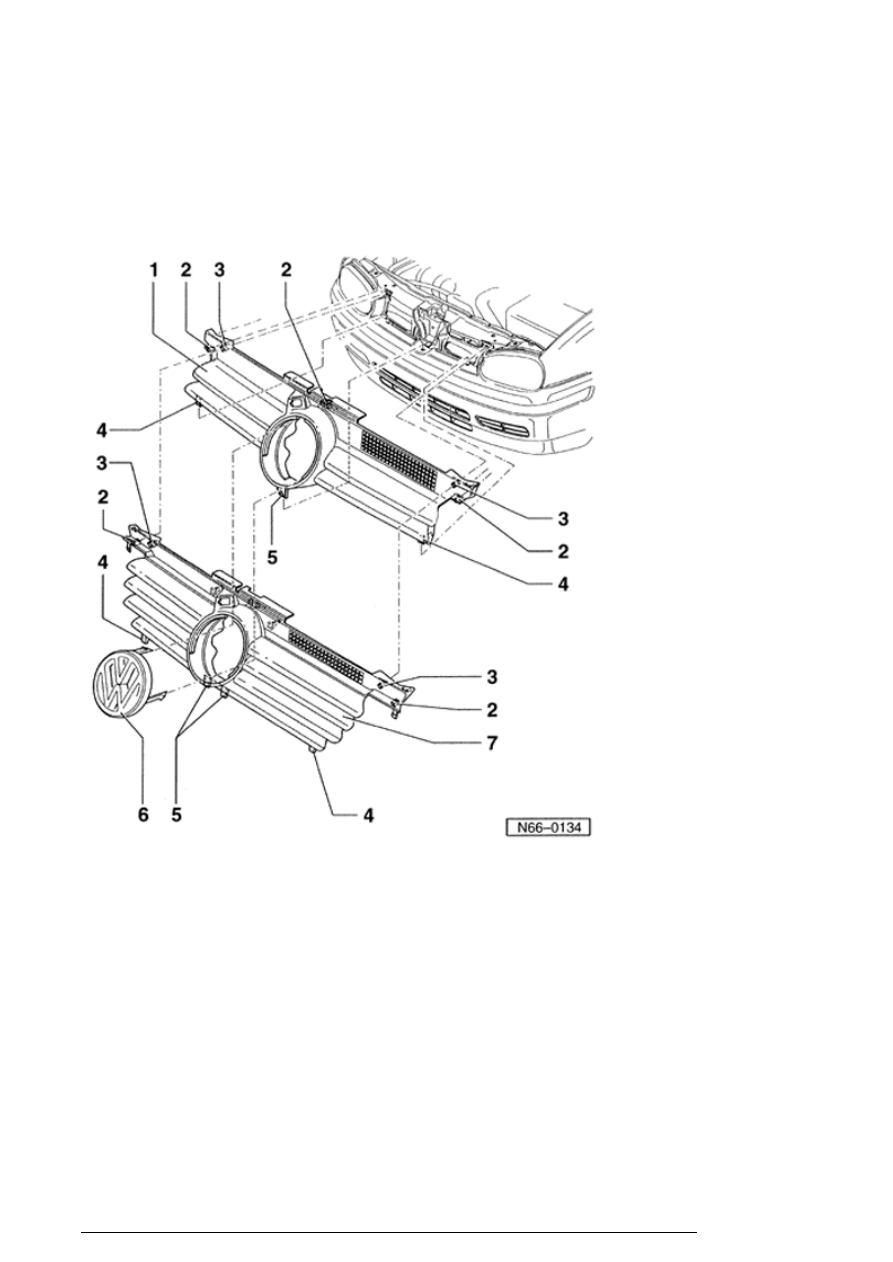

Assembly overview

1. Radiator grille

¡

Golf

¡

Material-ASA



2. Catches

3. Cross pins

4. Retaining pins

5. Center locating point

Trim

13/2/2005



6. VW emblem

¡

Clipped in to radiator grille



7. Radiator grille

¡

Jetta

¡

Material-ASA





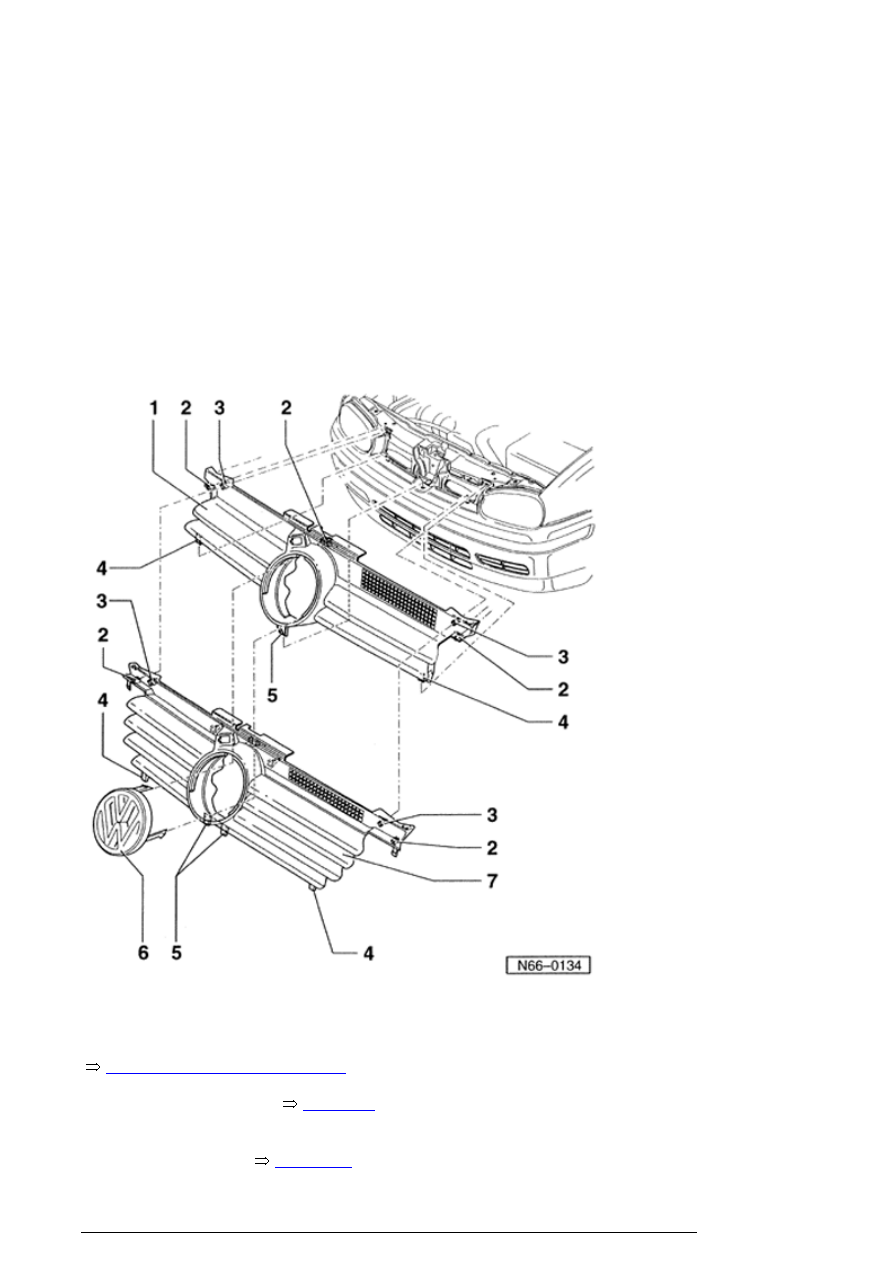

Removing

- Disconnect release lever from hood lock



63-1, Release lever, removing

 .

- Release retaining clips



Item - 2 -

using a screwdriver.

- Remove cross pins



Item - 3 -

from
